راه اندازی -نصب-مراقبت-تنظیم-پکیج

ملزومات نصب
• مطمئن شوید که دیوار و رولپلاک تحمل وزن پکیج را دارد در صورتی که دیوار مقاوم نباشد یا استفاده از تخته چند لا یا روش دیگر محل نصب را تقویت نمایید.
• اگر سختی آب بین ۲۵۰-۱۵۰باشد سختی گیری پیشنهاد می شود ولی برای سختی بالای ۲۵۰استفاده از سختی گیر الزامی است .
• لوله کشی مدار شوفاژ و آب گرم مصرفی مطابق موازین مهندسی تاسیسات انجام گیرد.

• موارد ذکر شده در مبحث دودکش کاملا” رعایت شود .
• از پریز برق مناسب و سیم اتصال زمین استفاده نمایید.
• حصول اطمینان از باز بودن مجاری دودکش انجام گیرد .
• چون احتمال وجود خاک و ذرات دیگر در سیستم لوله کشی شوفاژ زیاد است ، توصیه می شود قبل از نصب دستگاه درون لوله های فوق شستشو گردد

۲- نصب پکیج
• جهت نصب دستگاه از اتصالات ،لوله ها و شیلنگ های استاندارداستفاده نمایید.(شیلنکهای فلکس استیل ) راه اندازی -نصب-مراقبت-تنظیم-پکیج
• تمام مقررات و ضوابط ایمنی نصب دستگاه های گاز سوز رعایت گردد.
• هر دستگاه پکیج باید مجهز به شیر گاز از نوع توپی ربع گرد باشد ، توصیه می شود برای لوله های رفت وبرگشت شوفاژ و آب سرد ورودی از شیر قطع و وصل مناسب استفاده شود .
• برای نصب دستگاه از شابلون نصب ارائه شده توسط شرکت سازنده استفاده نمایید.
• بست نگهدارنده یا آویز را طبق شابلون روی دیوار نصب نمایید.
• لوله کشی را مطابق شابلون انجام دهید
• لوله های آب و گاز را با نشت بندهای مناسب وصل نموده و در مسیر برگشت شوفاژ از یک صافی استفاده نمایید. راه اندازی -نصب-مراقبت-تنظیم-پکیج
• دودکش را به صورت ثابت و محکم به دستگاه وصل نمایید تا در مقابل عوامل مکانیکی مقاوم باشد .

اتصالات الکتریکی
کابل برق اصلی به صورت سه رشته که دارای سیم های فاز و نول و اتصال زمین می باشد و همراه دستگاهاست و به دو شاخه ارت دار وصل می باشد این دو شاخه را به پریز مناسب وصل نمایید .

پر کردن مدار آب گرم مصرفی
آب سرد ورودی به دستگاه را باز نمایید .
سیستم آب مصرفی را با باز کردن شیر آب گرم مصرفی هواگیری نمایید. راه اندازی -نصب-مراقبت-تنظیم-پکیج

پر کردن مدار شوفاژ
شیر پرکن دستگاه را باز نمایید و اگر عقربه مانومتر از ۵/۱ بار بیشتر شد ، ببندید . بعد از هواگیری و تمامی رادیاتورها و باز کردن شیر اتوماتیک هواگیری اگر فشار از ۵/۱ بار کمتر شد ۀ مجددا” با باز کردن شیر پرکن ، فشار را به میزان تعیین شده برسانید.

سیستم گاز رسانی
شیر دستی گاز را باز کنید .
از عدم نشت گاز در تمام طول مسیر اطمینان حاصل نمایید.

۳- راه اندازی
۱- شیر دستی اصلی گاز را باز نموده و کلید اصلی برق را وصل نمایید.
۲- بررسی نمایید که فشار کافی آب در مدار گرمایش وجود دارد (۷/۰ تا ۵/۱ بار).

راه اندازی مدار آب گرم
• کلید خاموش و روشن دستگاه را به حالت روشن قرارد دهید . راه اندازی -نصب-مراقبت-تنظیم-پکیج
• ترموستات آب گرم را روی درجه دلخواه تنظیم نمایید. در این حالت دستگاه آماده بهره برداری از آب گرم مصرفی استراه اندازی -نصب-مراقبت-تنظیم-پکیج. راه اندازی -نصب-مراقبت-تنظیم-پکیج

راه اندازی مدار شوفاژ
• در صورتی که شیرهای رفت و برگشت مدار گرمایش باز باشد و رادیاتورها هواگیری شده و مانومتر فشار مطلوب (۷/. تا ۵/۱) بار را نشان می دهد با چرخاندن ترموستات شوفاژ مدار گرمایش را روی درجه مطلوب قرار دهید . اگر واحد مسکونی مجهز به ترموستات اطاقی باشد آن را روی دمای دلخواه تنظیم نمایید.

خاموش کردن موقت دستگاه
اگر کلید روشن و خاموش در وضعیت روشن و ترموستات های شوفاژ و آب گرم مصرفی در وضعیت خاموش قرار گیرد ، در این حالت جریان برق به دستگاه وصل بوده و مسیر آب و گاز به سیستم نیز باز است و پکیج در حالت خاموشی موقت بوده ولی سیستم های زیر فعال می باشند .

الف: سیستم ضد یخ زدگی
با رسیدن درجه حرارت آب داخل مدار گرمایش به کمتر از ۷ درجه سانتی گراد پمپ فعال می شود و اگر درجه حرارت آب به ۴ درجه سانتی گراد و کمتر کاهش یابد ، آنگاه مشعل هم روشن می گردد و درجه حرارت آب را به سطح ایمن یعنی ۲۵ درجه سانتی گراد می رساند تا از یخ زدن آب داخل مدار گرمایش جلوگیری نماید .

ب: سیستم ضد گیر پاژ پمپ
در صورت عدم درخواست گرمایش و یا آب گرم مصرفی به مدت ۲۴ ساعت پمپ به طور خودکار به مدت چند ثانیه روشن می شود تا از گیرپاژ پمپ جلوگیری گرددراه اندازی -نصب-مراقبت-تنظیم-پکیج. راه اندازی -نصب-مراقبت-تنظیم-پکیج

قطع کامل دستگاه پکیج
کلیدروشن – خاموش را درحالت خاموش قرار دهید وشیر دستی گاز را ببندید. راه اندازی -نصب-مراقبت-تنظیم-پکیج

راه اندازی -نصب-مراقبت-تنظیم-پکیج

- نکات ایمنی

• اگر بوی گاز به مشام رسید :
• شیر دستی گاز را ببندید .
• درب و پنجره ها را باز کنید .

• از وصل هر نوع کلید یا وسیله برقی خودداری نمایید.
• تمام شعله ها را خاموش کنید
• به اداره گاز محل اطلاع دهید .

• استشمام دود :
• دستگاه را خاموش کنید .
• درب و پنجره ها را باز کنید .

• با متخصصین دستگاه تماس بگیرید.
• خطر شوک الکتریکی
• قبل از انجام هر کاری در ارتباط با تابلو برق دستگاه برق اصلی دستگاه را قطع نمایید.

۵- نکات مهم در نصب پکیج
• دستگاه پکیج باید توسط سرویس کار مجاز نصب گردد.
• دستگاه پکیج حداقل سالی یک بار باید توسط سرویس کار مجاز بررسی و مورد سرویس قرار گیرد .

• تعمیر قطعاتی که از لحاظ ایمنی مهم است ، مجاز نمی باشد . این گونه قطعات (مانند شیر کنترل گاز ) را باید تعویض نمود و از قطعات اصلی که سازنده دستگاه در اختیار می گذارد استفاده نمود .راه اندازی -نصب-مراقبت-تنظیم-پکیج

• جهت جلوگیری از صدمه به سیستم دستگاه ، هنگام رسوب گیری ، قطعاتی را که می خواهید رسوب گیری کنید ، جدا نمایید .
• هیچ گاه موادی که قابلیت اشتعال دارند نظیر (کاغذ ، تینر ،رنگ ) نزدیک دستگاه نگهداری ننمایید.

• برای جلوگیری از خورندگی دستگاه ، هوای احتراق ورودی باید عاری از موادی مانند هیدروکربن های هالوژنه که حاوی ترکیبات کلرو وفولور است ، باشد .
• اگر هوای احتراق از بیرون محیط نصب تامین می گردد و دارای مواد معلق و گرد و خاک است ، در مسیر ورود هوا به دستگاه از فیلتر استفاده نمایید.

• هوای احتراق نباید به وسیله معادن و یا تراشیدن و سایدن سنگ ها آلوده گردد.
• هوای احتراق نباید همراه تخم گیاهان باشد .
• هوای احتراق نباید از محل های نقاشی با رنگ یا سالن های آرایش که حاوی هیدروکربن های هالوژنه می باشد ، تامین گردد.

• آب ورودی به دستگاه نباید خوردنده و با سختی بالا باشد .
• در صورتی که خطر یخ زدگی وجود دارد، تا آنجا که ممکن است دستگاه را روشن نگه دارید در غیر این صورت آب داخل دستگاه را با باز کردن پایین ترین نقطه اتصال ، خالی نمایید.

توجه: تمامی موارد ذکر شده در این قسمت باید توسط سرویسکار متخصص و مجاز انجام گیرد بنابراین با نمایندگی های خدمات پس از فروش مجاز تماس حاصل نمایید.

برای عملکرد پیوسته و مناسب دستگاه توصیه می شود دستگاه حداقل سالی یک بار توسط فرد متخصص و مجاز ، سرویس و بررسی گردد . راه اندازی -نصب-مراقبت-تنظیم-پکیج

رعایت نکات قبل از هرگونه سرویس
۱- کلید اصلی برق دستگاه را قطع نمایید و دوشاخه دستگاه را از پریز خارج نمایید. راه اندازی -نصب-مراقبت-تنظیم-پکیج
۲- شیر دستی گاز ورودی به دستگاه را ببندید لازم به توضیح است که اگر دسته شیر در امتداد لوله گاز باشد شیر باز و در صورتی که عمود بر لوله گاز باشد شیر قطع است .راه اندازی -نصب-مراقبت-تنظیم-پکیج

۳- شیر پرکن دستی آب دستگاه را ببندید .
۴- مدار آب گرم مصرفی را با بستن آب سرد ورودی

راه اندازی -نصب-مراقبت-تنظیم-پکیج

عملیات سرویس
الف: تمیز کردن مبدل اولیه

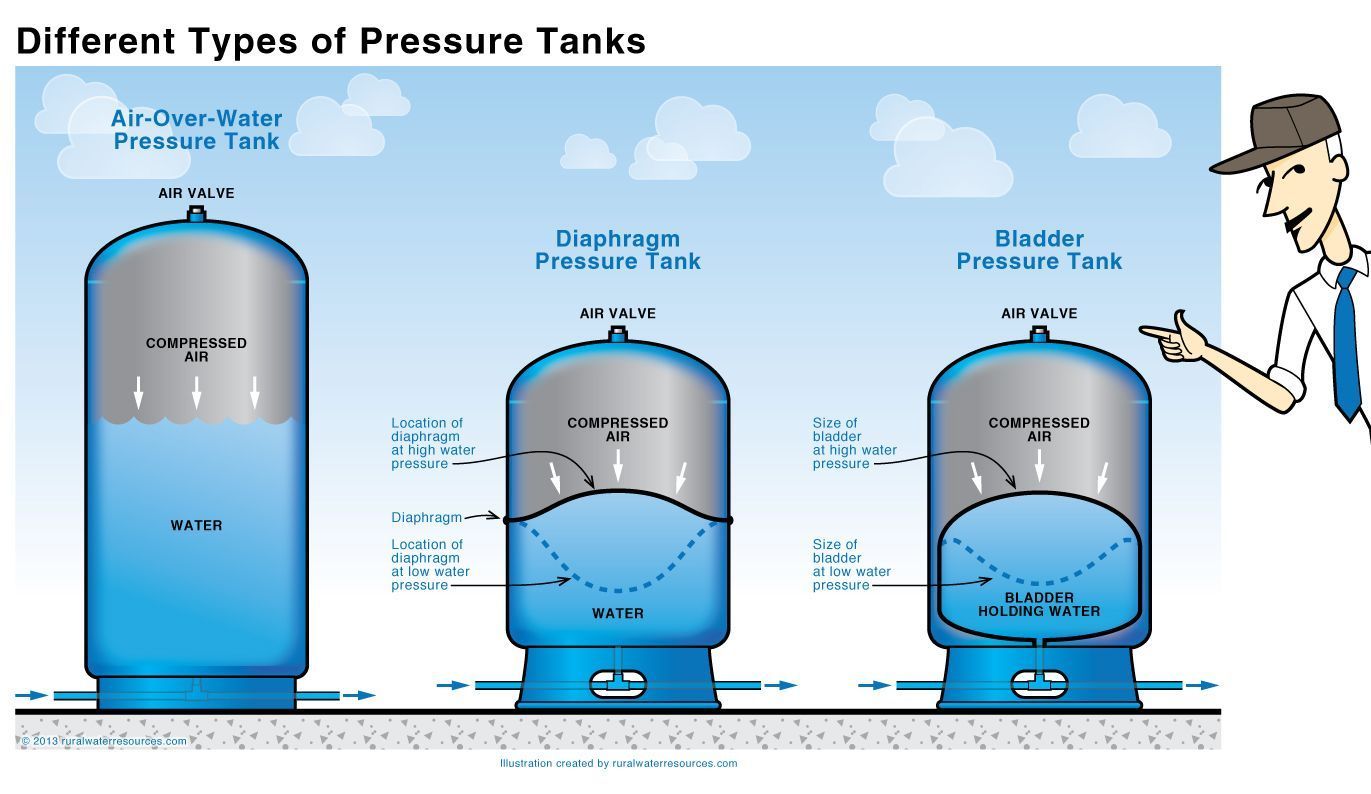

ب: بررسی منبع انبساط
ج: بررسی مشعل
د: بررسی الکترود جرقه و یون
ه: بررسی فن (پروانه )
و: بررسی ونتوری داخل فن (پروانه )
ز: بررسی پرشر سوئیچ دود
ح: بازدید دودکش ولوله رابط
ط: بازدید پمپ

دوباره تاکید میشود که تمامی موارد ذکر شده ( سرویس ونگهداری ) باید توسط سرویس کار متخصص و مجاز انجام گیرد .

شستشو و رسوب گیری دستگاه نیز باعث افزایش عمر کاری دستگاه پکیج ( شوفاژ دیواری ) می شود .

سوالات متداول
عیب یابی پکیج ها

جدول عیب یابی
جواب و علت سوال
·برق به پمپ نمی رسد·
·پمپ خراب است.
·پمپ گیرپاژ است.
·برد الکترونیک خراب است.
۱-پمپ کار نمی کند.
·الکترود جرقه ایراد دارد.
·الکترود جرقه به بدنه اتصال دارد·
·فاصله الکترود جرقه به بدنه تنظیم نمی باشد.
·کابل جرقه قطع است.
·ترانس جرقه واقع در برد کنترل خراب است.
·برد کنترل خراب است.
۲-جرقه زده نمی شود .
·وجود هوا در لوله اتصال گاز به مشعل·
·برق به شیر کنترل گاز وارد نمی شود·
·شیر کنترل گاز ایراد دارد.
·کابل جرقه قطع است.
·الکترود جرقه ایراد دارد.

۳-شعله تشکیل نمی شود .
· میله یون درون شعله قراد ندارد·
·تنظیم گاز در وضعیت استارت صحیح نمی باشد.
·میله یون اشکال دارد.
·کابل میله یون به برد کنترل قطع است
·اتصال زمین قطع است .
·میله یون اتصال بدنه دارد.
·برد کنترل ایراد دارد.

۴-شعله تشکیل می شود و بعد از زمان ایمنی (حدودا” ۷ ثانیه )دستگاه ریست می کند .
·نشت آب در مدار گرمایش·
·اشکال در شیر پرکن دستی·
·اشکال در مبدل ثانویه.
·اشکال در منبع انبساط.

۵- افزایش یا کاهش فشار مدار اولیه
·وجود هوا در مبدل ثانویه·
·اشکال در فلوسوئیچ اب مصرفی.

۶-با باز کردن شیر آب گرم مشعل خاموش می شود .
·سنسور شوفاژ یا آب گرم مصرفی را بررسی کنید·
·شیر سه راهه به طور کامل مدار شوفاژ را نمی بندد·
·مسیر بای پاس باز است.
·پمپ کار نمی کند یا سرعت لازم را ندارد.
·اشکال در لوله کشی یا شیرهای مخلوط(مخلوط شدن اب سرد و گرم ).

۷- آب گرم کافی نمی باشد یا دمای لازم را ندارد.
·اشکال در مبدل اولیه یا ایجاد رسوب در آن·
·فشار مدار اولیه (مدار شوفاژ)کم است.
·فشار گاز مناسب نمی باشد.
·سنسور شوفاژ و آب گرم مصرفی را بررسی نمایید.

۸-مصرف آب گرم همراه با صدا
·الکترود یون اشکال دارد.
·مدار تشخیص شعله در برد الکترونیک ایراد دارد.
·ترموستات دودکش به علت عدم تخلیه گازهای احتراق خروجی قطع می شود (دودکش ایراد دارد.) راه اندازی -نصب-مراقبت-تنظیم-پکیج

۹- قطع متوالی دستگاه پکیچ
·سنسور مدار شوفاژ ایراد دارد.
·پمپ را بررسی نمایید.
·مسیر هوا گرفته است.
·لوله کشی اشتباه است.
·لوله های مدار گرمایش مسدود است.

۱۰-رادیاتورها گرم نمی شوند .
