Monday, 21 August 2017 01:33

تعمیر و سرویس پمپ اب

راهنمای نحوه صحیح نگهداری از پمپ آب



فاکتورهای مهم و ضروری در عملکرد پمپ آب

بررسی پمپ آب

پمپ آب نباید مداوم کار کند. چون داغ می شود و انرژی را هدر می دهد. پمپ آب نیاز دارد که بر اساس فشار، سرعت جریان و ارتفاع بررسی شود. انتخاب پمپ آب اشتباه، هزینه های اضافی در انرژی و تعمیر و نگهداری روی دست شما خواهد گذاشت.

نکات مهم در نصب پمپ آب

پایه ها، صفحه ها، فندانسیون ها
تراز شفت
لوله کشی
تاثیرات محیط بر دستگاه

حتی انتخاب درست یک پمپ آب هم می تواند منجر به شکست شود اگر به خوبی نصب نشود.تعمیر و سرویس پمپ اب

کاویتاسیون در پمپ آب

کاویتاسیون معمولا هنگام مکش پمپ آب اتفاق می افتد. وقتی فشار مکش خیلی پایین باشد، با وارد شدن مایع به پمپ آب، حباب های بخار تشکیل می شود.

کاویتاسیون یک عامل آسیب رسان به سیستم های آبی است. انرژی متحرک به یاتاقان ها و سیل های پمپ آب آسیب وارد می کند. فرسایش نیز به پروانه ها و محفظه ی پمپ آب آسیب وارد می کند.تعمیر و سرویس پمپ اب





تعمیر و سرویس پمپ اب



دو نوع کاویتاسیون وجود دارد:

کاویتاسیون مکش: در چشم پروانه اتفاق می افتد.
کاویتاسیون تخلیه: در نوک پروانه اتفاق می افتد.

نگهداری پمپ آب و موارد پیشگیری

اهداف اصلی مورد نظر در نگهداری از پمپ آب

پیشگیری از خرابی پمپ آب
حفظ ظرفیت مناسب پمپاژ



استفاده هدفمند از پمپ آب



برنامه ای برای نگهداری و پیشگیری تنظیم کنید. راهکارهای سازنده را دنبال کنید.

همیشه به خوبی دستگاه را بررسی کنید و از اطلاعات مربوط به دستگاه نگهداری نمایید.
با سیستم پمپ آب آشنا شوید.

دفترچه راهنمای نصب و راه اندازی که شامل نمودارها و منحنی ها می شود را مطالعه نمایید.

پیشنهاد می شود این موارد را چک کنید، کارهایی که باید به صورت هفتگی انجام شود:



تعمیر و سرویس پمپ اب



ثبت میزان مکش و تخلیه
ثبت مدت زمان اندازه گیری

کارهایی که باید به صورت ماهانه انجام شود:

چک کردن شیر فلکه

کارهایی که باید به صورت شش ماه یکبار انجام شود:

در صورت نیاز منافذ پروانه را چک کنید.
میزان روغن را در سیل و محفظه ی موتور چک کنید.

کارهایی که باید به صورت سالانه انجام شود:

در صورت نیاز روغن سیل و محفظه ی موتور را تعویض کنید.
آلارم ها را تست کنید که درست کار می کنند یا خیر.
تست های الکتریکی اولیه را انجام دهید.

نگهداری سایر لوازم و تجهیزات پمپ آب

کنترل ها
شیرهای ایزوله
شیرهای چک
شیرهای کنترل فشار
درجه ها
کمپرسورها

فهرست قطعات پمپ آب

قطعات اصلی پمپ آب را مشخص کنید و یدکی آنها را نیز خریداری نمایید. (مخصوصا اگر سفارش دادن قطعه ای زمان زیادی می برد)
یاتاقان ها
سیل ها
رینگها و واشرها
سیم های برق
پروانه ها

فهرست پمپ آب یدکی

پیشنهاد می شود از پمپ های آب یدکی برای کاربری های مهم بهره ببرید.
پمپ آب یدکی باعث افزایش عمر مفید پمپ آب اصلی می شود.
پمپ آب یدکی باعث می شود هزینه های کمتری برای تعمیر متحمل شوید. تعمیر و نگهداری از پمپ آب اصلی، با هزینه کمتری امکان پذیر می باشد.

عیب یابی پمپ آب

ایجاد سرو صدای زیاد هنگام کارکردن پمپ آب می تواند به علت یکی از عوامل زیر باشد:

مسائل سروصدای مکانیکی

خرابی یاتاقان ها
جرم گرفتن پروانه ها
فرسودگی و بالانس نبودن پروانه ها
فرسودگی رینگ ها
کفی سیل
تراز نبودن کوپلینگ
کمربندها و چرخ قرقره



تعمیر و سرویس پمپ اب



مسائل سروصدای هیدرولیکی

کاویتاسیون
پیچ و تاب
سروصدای آب در لوله
سرعت بالا در شیرها
جریان پایین
عوامل احتمالی در فشار پایین آب در پمپ آب:

چرخش برعکس آب

جرم گرفتن پروانه
بسته شدن شیر تخلیه
باز ماندن شیر بایپس (bypass)
مسدود شدن مکش
پروانه فرسوده، رینگ فرسوده، صفحه ی فرسوده
منافذ زیاد
پیچ و تاب

عوامل احتمالی فشار پایین آب

میزان سرعت اشتباه
مسدود شدن مکش
نفوذ هوا در مسیر مکش
پروانه فرسوده، رینگ فرسوده، صفحه فرسوده
مشکلات برقی
عوامل احتمالی در مشکلات برقی پمپ آب

خرابی سیل
نفوذ رطوبت در موتور پمپ آب
گرم شدن موتور پمپ آب
زیاد کار کردن موتور پمپ آب
مشکل در تامین برق موتور پمپ آب
قطع و وصل شدن فاز برق
افزایش و افت ولتاژ برق
ایمنی الکتریکی در پمپ آب

تست الکتریکی پمپ آب فقط باید توسط پرسنل آموزش دیده و ماهر انجام شود.
تجهیزات تست شده باید کاملا از منبع برق جدا شوند.
فرایند قفل کردن را دنبال کنید.
خازن را تخلیه کنید.

تست الکتریکی پمپ آب

تست مقاومت عایق سیم پیچی موتور
تستر عایق یک میلیون اهمی مورد نیاز است
چک کردن چکه کردن کف بر اساس خرابی عایق، رسوب یا رطوبت









تعمیر و سرویس پمپ اب
تعمیر و سرویس پمپ اب

تست دوام عایق سیم پیچی موتور پمپ آب

متر اهمی مورد نیاز است.
باید مقاومت متعادلی بین تمام پایه های یک الکترو موتور سه فاز وجود داشته باشد. فرایند تست موتور تک فاز با توجه به شروع جداسازی و راه اندازی سیم پیچی متفاوت است. هر عایقی نیاز دارد که با هر خازن بیرون از گردش، جداگانه تست و ایزوله شود.




عموما مشکلاتی که در پمپهای خانگی ایجاد می شود از تنظیم خارج شدن فشار پمپ، یکسره کار کردن پمپ و قطع نشدن آن، قطع و وصل شدن متوالی پمپ، کم شدن باد داخل منبع تحت فشار و آب دادن پمپ می باشد که برای رفع هر کدام از موارد ذکر شده راه حل خاص خود وجود دارد.تعمیر و سرویس پمپ اب



یکی از وسایلی که به پمپ متصل می شود کلید اتوماتیک پمپ می باشد که مغز متفکر و فرمانده پمپ می باشد و دستور قطع یا وصل پمپ را می دهد. که این وسیله برقی در مقایسه با دیگر وسایل پمپ، بیشتر دچار مشکل یا خرابی می شود.
در داخل کلید پمپ ۲پیچ یا مهره می باشد که یکی برای تنظیم فشار استارت پمپ و دیگری برای تنظیم فشار قطع پمپ می باشد. که توسط این دو مهره می توان فشار آب پمپ (به اصطلاح فنی بار پمپ) را کم یا زیاد کرد. با این کلید می توان تنظیم کرد که پمپ در چه فشار آبی(بار) شروع به کار کرده یا در چه فشاری قطع شود.

در مواقعی که بخواهیم فشار پمپ را تنظیم کنیم باید تمامی شیر های آب بسته باشد و با باز و بسته کردن یک شیر پمپ را تنظیم کنیم. این تنظیم باید متناسب با واحدهای ساختمان متناسب باشد که دورترین نقطه به پمپ فشار خوبی را داشته باشد.
منبع فشار آب

در داخل منبع فشار آب یک تویوپ لاستیکی پر از هوا قرارا دارد که انتخاب منبع تحت فشار متناسب با پمپ انتخاب می شود که مقدار هوای آن نیز در منبع ها متفاوت است که در روی هر منبع مشخصات آن نیز وجو دارد که با کم شدن هوای داخل منبع پمپ به خوبی کار نمی کند و دچار مشکل می باشد.

در صورتی که یک پمپ بیش از ۵بار در دقیقه خاموش یا روشن می شود به احتمال فراوان منبع تحت فشار یا تویوپ آن دچار مشکل شده است.تعمیر و سرویس پمپ اب





دسته بندی پمپ آب



نحوه چرخش آب در موتورخانه

لزوم حفظ دمای آبگرم مصرفی

الف -برای جلوگیری از اتلاف آب، لوله کشی توزیع آب گرم مصرفی باید لوله برگشت داشته باشد تا آب گرم مصرفی همواره گردش داشته باشد و دمای آب گرم خروجی به هنگام باز کردن شیرهای برداشت آب، از ارقام مقرر شده کمتر نباشد.

ممکن است به جای لوله برگشت، دمای آب لوله کشی توزیع آب گرم مصرفی را، با روش های دیگر ( از جمله نصب نوارهای گرم کننده روی خطوط لوله )، در حد مورد نیاز به طور خودکار، کنترل کرد.

در صورتی که طول خط لوله توزیع آب گرم مصرفی، از آب گرم کن تا دورترین مصرف کننده، بیش از 30 متر باشد، باید با کمک لوله برگشت، یا روش های دیگر، دمای آب گرم مصرفی داخل لوله را در حدود آنچه در فاصله 30متر است، نگاه داشت.

ب- گر مسیر لوله کشی مناسب باشد و از نظر اقتصادی مقرون به صرفه باشد، ترجیح دارد گردش آب گرم از طریق لوله برگشت تا آب گرمکن بدون نصب پمپ و با استفاده از کاهش وزن مخصوص آب در دمای بالاتر که آب گرم را به سمت بالا می راند، صورت گیرد.





نحوه چرخش آب در موتورخانه
نحوه چرخش آب در موتورخانه



در صورت لزوم باید برای گردش آب در لوله برگشت روی این لوله پمپ نصب شود.
در صورت نصب پمپ روی لوله برگشت آب گرم مصرفی باید برای پمپ کلید خودکار یا دستی پیش بینی شود تا در مواقعی که گردش آب گرم مصرفی لازم نباشد، بتوان پمپ را خاموش کرد.

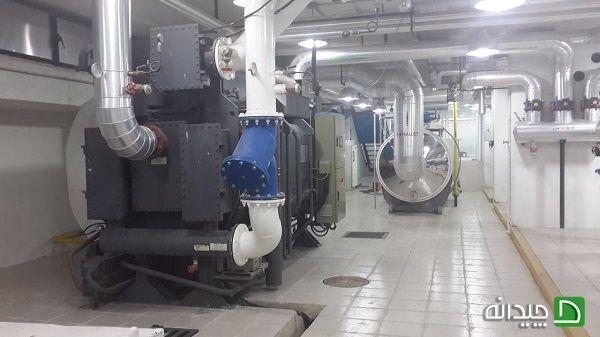

سال‌های زیادی است که سامانه‌های آب گرم خانگی، در ساختمان‌ها طراحی شده‌اند و قدمت باستانی دارند. اما سامانه‌های گردش آب گرم خانگی به آن اندازه قدیمی ‌نیستند. من مطمئن نیستم که اولین سامانه‌ گردش آب گرم خانگی در کجا نصب شده است. می‌دانم که در سال‌های اولیه در شهرهای صنعتی ایالات متحده، یکسری سامانه‌های گردش آب خانگی داشتند که از گردش جاذبه در لوله‌کشی استفاده می‌کرد. چگالی آب گرم، کمتر از آب سرد است، بنابراین به طور طبیعی آب گرم به سمت بالا می‌رود و آب سرد به عقب به سمت آبگرمکن (از داخل یک پایه بازگشتی از بالاترین بخش سامانه‌ به طرف آب سرد ورودی آبگرمکن) برمی‌گردد. اگر لوله‌کشی بدون شیرهای یک‌طرفه، به طور صحیح نصب شود و گرمکن در زیرزمین یا در طبقه پایین تر قرار داده شود، گردش جاذبه به طور طبیعی رخ خواهد داد. بسیاری از ساختمان‌های قدیمی‌ در ساحل شرقی ایالات متحده، قبل از ظهور پمپ گردشی، سامانه‌های گرمایشی هیدرونیک و سامانه‌های آب گرم خانگی داشتند که توسط سامانه‌‌ گردش جاذبه به‌کار گرفته می‌شدند. به‌طور‌کلی این سامانه‌ها به 3 طبقه یا لوله‌کشی آب گرم به زیرزمین محدود می‌شدند. سامانه‌های بزرگ‌تر به خوبی توسط گرانش به گردش در نمی‌آمدند، زیرا با نبود عایق کاری کافی، آب داخل لوله سرد می‌شود و از آنجایی‌که آب گرم نیروی شناوری خود را از دست می‌دهد نتیجه آن توقف جریان آب است. سامانه‌های لوله‌کشی بزرگ وقتی بدون پمپ گردش آب گرم خانگی نصب می‌شوند، به ایجاد تأخیر زمانی بدنام هستند. این سامانه در‌حالی‌که به آب سرد در لوله‌کشی آب گرم خانگی اجازه می‌دهد که در خط تخلیه جاری شوند در همان زمان منتظر آب گرم است که از آبگرم‌کن به دورترین تجهیزات برسد. آبی که تخلیه می‌شود، قبلاً گرم شده است و در نتیجه باعث اتلاف انرژی شده و برای مالک هزینه‌های اتلاف سوخت، آب و فاضلاب خواهد داشت.


موتورخانه از تجهیزاتی همچون، دیگ آبگرم (بویلر) با مشعل گازوئیلی یا گازی، مخزن ذخیره گازوئیل، مخزن ذخیره آبگرم مصرفی (مخزن دو جداره)، مخزن انبساط باز و الکتروپمپ خطی آبگرم حرارت مرکزی و برگشت آب گرم مرکزی تشکیل شده است.

لوله رفت آب گرم ازقسمت بالای دیگ آب گرم (بویلر) به کلکتور رفت آب گرم متصل می گردد.
آب گرم ورودی به جداره ی خارجی مخزن دو جداره، پس از تبادل حرارت با آب داخل استوانه ی میانی، ازطریق لوله برگشت آب گرم به کلکتور برگشت متصل می شود. لوله برگشت آب گرم رادیاتورها هم از طریق لوله دیگری به کلکتور برگشت متصل می شوند.

لوله برگشت آب گرم رادیاتورها نیز از طریق لوله دیگری به کلکتور برگشت متصل می شود. بین کلکتور برگشت آب گرم و دیگ، یک عدد دستگاه پمپ خطی نصب می شود که آب گرم را بین دستگاه های تبادل کننده حرارت ( رادیاتور، مخزن و …) به جریان درآورد.

لوله ای که به موازات پمپ رسم شده است، لوله بای پاس است که در صورت خرابی پمپ، شیر فلکه های دو طرف پمپ را بسته، ازطرفی شیرفلکه لوله بای پاس را باز کرده وآب گرم با جریان طبیعی بین دستگاه هایی که بالاتر از دیگ هستند به گردش در می آید.

از مخزن گازوئیل از طریق یک لوله رفت دارای یک شیر فلکه کشویی سوخت به مشعل می رسد. در بالای مخزن گازوئیل لوله، هواکش، لوله پرکن گازوئیل و ارتفاع سنج سوخت نصب شده است.

برروی دیگ، فشارسنج و دماسنج نیز نصب شده است که از طریق آنها درجه حرارت آب درون دیگ و ارتفاع ستون آبی که بر دیگ سوار است نشاد داده شود. اکوستات مستغرق یا همان ترموستاتیک دیگ نیز باید بر روی دیگ آب گرم نصب شود تا فرمان خاموش و روشن شدن را به مشعل دهد.

لوله ی آب سرد (آب شهری) از قسمت پایین استوانه میانی به مخزن دو جداره وارد می شود و پس ازتبادل حرارت از قسمت بالای مخزن و از جهت مخالف ورودی، خارج و به سمت وسایل بهداشتی جریان پیدا می کند. لوله برگشت آب گرم مصرفی نیز از طرف ساختمان به موتورخانه وارد شده و از طریق یک الکتروپمپ خطی به قسمت وسط استوانه میانی مخزن وصل می شود. وظیفه ای پمپ در اصل این است که آب گرم مصرفی را بین مخزن و وسایل بهداشتی به جریان در آورد تا با باز کردن شیرهای آب گرم مصرفی بلافاصله آب گرم از شیر خارج شود.

در بالای استوانه میانی مخزن، شیر اطمینان نصب شده است که درصورت افزایش فشار و دمای آب گرم مصرفی درون مخزن دوجداره، شیر باز شده و آب گرم تخلیه می گردد تا از خطرات احتمالی جلوگیری کند.



 نحوه چرخش آب در موتورخانه



ازلوله رفت آب گرم حرارت مرکزی مخزن دوجداره، به سمت پایین لوله ای کشیده می شود که به شیر فلکه ای می رسد که شیر هواگیری (دستی) است و خروجی آن به طور مشترک با لوله تخلیه استوانه میانی تا کف موتورخانه امتداد می یابد.

مخزن انبساط دارای دو لوله رفت وبرگشت آب گرم است. لوله رفت این مخزن از قبل از شیرفلکه زیر کلکتور رفت گرفته شده و در مسیر آن هیچ شیری نصب نشده است. لوله برگشت مخزن انبساط نیز به کلکتور برگشت متصل گردیده است.

لوله آب سرد پس از عبور از یک شیر فلکه از بالاترین محل اتصال به شیر شناور روی مخزن انبساط می رسد. در صورتی که دستگاه با کمبود آب روبرو شود با پایین آمدن سطح آب درون مخزن انبساط، شیر شناور باز شده و آب به درون مخزن انبساط جریان می یابد. لوله ای که پایین تر از لوله ی آب شهر به مخزن انبساط اتصال یافته، لوله ی سرریز است. هرگاه سطح آب درون مخزن انبساط، به هرعلتی افزایش یابد، آب از طریق این لوله سر ریز می شود و این لوله تا موتورخانه امتداد دارد.

لوله تخلیه مخزن انبساط نیز با یک شیر فلکه کشویی به لوله سرریز متصل شده است.

باید دقت شود که لوله تخلیه با شیر فلکه کشویی رسم شده درقسمت پایین دیگ، محل تخلیه آب درون دیگ است.

جهت آشنایی با چیدمان مناسب دستگاه ها و تجهیزات یک موتورخانه می توانید عکس های مربوط به پروژه های انجام شده توسط شرکت ارکان ارزش را مشاهده نمایید.

سیستم های کنترل هوشمند موتورخانه

سیستم ­های موجود سیستم ­های بسیار قدیمی با راندمان پایین و مصرف بالای انرژی هستند که دمای آبگرم در آنها به صورت دستی کنترل می ­شود و این دمای تنظیم شده در فصول مختلف سال معمولا تغییر نمی­ کند. در پست قبلی به معایب موتورخانه های مرکزی سنتی و دلایل لزوم هوشمند سازی آنها به تفصیل پرداخته شد.

هوشمند سازی موتورخانه فرآیندیست که با کنترل تجهیزات مختلف از جمله مشعل ها و پمپ ها، موجب مصرف بهینه انرژی می گردد .امروزه سیستم موتورخانه های هوشمندی در بازار وجود دارد به تعداد طبقات و واحدها ارتباطی نداشته و همچنین برای نصب آن نیازی به تخریب ساختمان و یا ایجاد تغییر در موتورخانه نمی باشد، لذا کمترین هزینه را در کاهش مصرف انرژی خواهد داشت. در پروژه های تاسیساتی انجام شده توسط شرکت تاسیساتی ارکان ارزش نیزکاهش قابل ملاحظه ای در کاهش مصرف گاز (بین ۱۵% تا ۴۰%) مشاهده شده است که با توجه به افزایش پلکانی قیمت گاز، با در نظر گرفتن حداقل ۱۵% کاهش مصرف، کاهش %۳۰ در گاز بهای مصرفی هر دوره مشاهده خواهد شد و در صورت نصب در ساختمان های اداری که کاهش ۴۰% در مصرف گاز را به همراه دارد، کاهش ۷۰% در گاز بهای آن ساختمان حاصل می گردد که مطمئنن عدد قابل توجهی خواهد بود و درعین حال این امر موجب کاهش استهلاک تجهیزات تاسیساتی و در نتیجه عمر بیشتر آنها نیزمی­ گردد.



نحوه چرخش آب در موتورخانه
نحوه چرخش آب در موتورخانه



انتخاب مکان مناسب برای ساخت موتورخانه

در انتخاب محل موتورخانه باید موارد زیر تا حد امکان رعایت شود.

محل موتورخانه را درقسمت های پائین ساختمان و به گونه ای انتخاب شود که بتوان از امکانات سیرکولاسیون طبیعی استفاده نمود و لوله ها را نیز با شیب استاندارد از زیر سقف بر روی کلکتورها مونتاژ شوند.

همه دیگ های پره ای چدنی را می توان بوسیله ۲ الی ۴ نفر از راه پله ها حمل و در هرنوع موتورخانه زیرزمینی، مونتاژ- سرویس- تعویض وتعمیرات مربوطه را انجام داد.

موتورخانه می بایست دارای پنجره و روزنه کافی به فضای بیرون جهت تهویه و تامین هوای احتراق باشد . وجود چنین پنجره هایی ایمینی سیستم را نیز افزایش می دهد که در صورت خرابی شیرهای گاز یا شیلنگ و غیره نشتی گاز اتفاق بیفتد امکان تراکم گاز وخطرات تخریبی به حداقل برسد.

توجه کنید که،در کف موتورخانه ها کفشور فاضلاب جهت تخلیه سرریز حتمآ منظور گردد.



شوفاژ یا حرارت مرکزی سیستمی است برای تولید گرما در منازل و ساختمان‌ها. در این سیستم گرما در شوفاژ خانه تولید شده و توسط لوله‌های رفت و برگشت به رادیاتور‌ها در دیگر نقاط ساختمان منتقل می‌شودمنبع.



نحوه چرخش آب در موتورخانه



شوفاژ خانه
محلی است عموماًدر پایینترین طبقه ساختمان که در آن یک مشعل گازی یا گازوییلی و یک دیگ حرارت مرکزی و سایر تجهیزات جانبی آن برای تأمین آب گرم مدار گرمایش ساختمان و آب گرم مصرفی از طریق منبع دو جداره تعبیه و نصب گردیده است.

طرز کار
آب گرم تولید شده در موتورخانه یا شوفاژ خانهاز طریق مدار آب گرم به کلکتور رفت و از آنجا توسط لوله رایزر ساختمان به هر یک از واحدهای موجود منتقل می‌گردد و پس از عبور از رادیاتور با توجه به سطح تماس زیادی که با محیط پیدا می‌کند گرمای خود را به محیط داده و از طریق مسیر برگشت به رایزر برگشت و سپس دوباره به دیگ برای باز گرم شدن منتقل می‌شود.

اجزاء سیستم حرارت مرکزی[ویرایش]
دیگ و مشعل
برای گرم کردن آب مدار راردیاتور

پمپ
برای چرخش آب در مدار رادیاتور

رادیاتورها
برای انتقال حرارت آب به محیط ساختمان

منبع دوجداره
وسیله تأمین آب گرم مصرفی توسط آب رادیاتورها

منبع انبساط
وسیله‌ای که حجم اضافه آب دیگ در اثر گرم شدن را در خود جای می‌دهد.

سیستمهای کنترل و نشان دهنده‌ها
شامل ترمومتر، مانومتر، سطح نمای مخزن گازوئیل، آب نمای منبع انبساط، ترموستات دیگ، ترموستات جداری، ترموستات اتاقی، شیر اطمینان و رله مشعل

درباره پمپ سیرکولاتور :
پمپ های سیرکولاتور به پمپ هایی گفته میشوند که جهت گردش یک سیال درون یک سیکل بسته مورد استفاده قرار می گیرند. پمپ های سیرکولاتور جهت تامین آب داغ در سیستم های گرمایشی مرکزی و منطقه ای و گردش آب در سیستم های آب گرم خانگی مانند مدار آب گرم شوفاژ قابل استفاده است. قدرت موتور و میزان آبدهی پمپ، همچنین قطر دهانه ورودی و خروجی پمپ سیرکوله، از مهمترین پارامتر ها در انتخاب آن هستند.
کلیه پمپ های سیرکولاتور در وب سایت تخصصی تاسیسات، تنها با گارانتی و خدمات پس از فروش نمایندگان رسمی (طبق دستورالعمل شرکت اصلی) عرضه می شوند.  نحوه چرخش آب در موتورخانه
ویژگی ها :
جهت گردش آبگرم در موتورخانه
گردش آبگرم در سیستم های گرمایشی پکیج

شوفاژ-موتورخانه-نقطه کنترل

وقتی سیستم گرمایش “گرم نمیکند”، رفع عیب آن هم هنر است و هم علم.فرض کنیم شما در خصوص هواگیری سیستم هر کاری از دستتان برمی آمده انجام داده اید.همچنین منبع انبساط را هم برای اطمینان ار عدم گرفتگی بررسی کرده اید،ولی مشکل هنوز باقی است.

“گرم نکردن” یک سیستم گرمایش آبی اغلب نتیجه انسداد جریان در سیستم لوله کشی است.در چنین موردی سوال کلیدی که باید از مشتری پرسید این است:”آیا سرد شدن سیستم ناگهان اتفاق افتاده یا به تدریج؟”پاسخ این سوال این سوال در رفع مشکل بسیار مهم است.

اگر”گرم کردن”ناگهان متوقف شده است،بهترین کار این است که در میان دستگاهها و اجزاء مکانیکی سیستم دنبال عیب بگردید؛مثل خرابی پمپ ،بسته بودن شیر وغیره.برای بررسی اجزاء سیستم راههای زیادی وجود دارد،ولی فعلا بیایید فرض کنیم همه بررسی شده وبدون عیبند.

نشانه دیگر این است که اتاق به تدریج از یک طرف سرد وسردتر شده باشد؛یعنی طبق اظهار مشتری سراسر رادیاتور گرم بوده اما به تدریج از یک طرف شروع به سرد شدن کرده وحالا فقط بخش کوچکی از طرف رادیاتور گرم باشد.در چنین موردی قبل از هرچیز رادیاتور را هواگیری کنید.

سایت نقطه کنترل جهت چگونگی طریق هواگیری از رادیاتور نظر شما را به تماشای ویدیو در همین ظمینه دعوت مینماید.



نحوه چرخش آب در موتورخانه



۱. هرگاه سیستم تأسیسات ساختمان به‌‌خوبی کار کند ولی رادیاتورها گرم نباشند، نشان دهندهٔ هوا گرفتن رادیاتورها می‌باشد.
۲. با استفاده از پیچ‌گوشتی مخصوص پیچ انتهای رادیاتور را کمی باز کرده به‌طوری که خارج شدن آب به‌صورت فشرده که باعث خیس شدن اطراف گردد جلوگیری می‌کنیم و صبر می‌کنیم تا کاملاً هوای داخل رادیاتور به‌طور آهسته خارج گردد.
۳. با مشاهدهٔ اولین مرحله خروج آب از رادیاتور نبایستی به این اشتباه بیفتیم که هوای داخل آن کاملاً تخلیه شده است بلکه بایستی چندین مرحله آب از رادیاتور خارج گردد تا کاملاً هوای مابین رادیاتور تخلیه گردد.نحوه چرخش آب در موتورخانه
۴. برای جلوگیری از ریزش آب به کف ساختمان یا احیاناً فرش منزل تشتی را زیر پیچ مخصوص قرار داده تا آب‌های تخلیه شده درون آن بریزد.
۵. بعد از اطمینان از خارج شدن تمامی هوای داخل رادیاتور پیچ آن را محکم ببندید.

اگر مشکل برطرف نشدحتما چیزی موجب کندی جریان آب گرم در رادیاتور شده است؛جرم وکثافت اعم از شن وقطعات آهن زنگ زده می توانند عامل این گرفتگی باشند.چون شیرها و زانوهای کوچک اجرام وکثافت را در خود نگه می دارند،معمولا با بررسی وتمییز کردن آنها می توان مشکل را رفع نمود.

صافیY شکل نیز جزو اولین جاهایی است که باید مورد بازبینی قرارگیرد.اگر شما عادت ندارید که در سیستم لوله کشی صافیY شکل نصب کنید،خودتان راعادت دهید!این صافی ارزان قیمت،قابل اطمینان،و ساده ترین راه برای به دام انداختن جرمها وکثافات وخارج کردن آنها از سیستم است.دومین جایی که باید از نظر گرفتگی مورد بررسی قرار گیرد پره پمپ است.

رسوبات وگاهی کثافات مانع چرخیدن پره پمپ می شوند.البته بعید است که در چنین صورتی متوجه موضوع نشویم چون نچرخیدن پره سبب شکستن کوپلینگ پمپ می شود که صدای تلق تلق آن مارا از وجود اشکال با خبر می کند.دلمه (Crud) لغتی است که به عامل گرفتگی سیستم اطلاق می شود.البته تکنیسینهای تاسیسات برای این عامل لغات واصطلاحات خاص خود را دارند،ولی ما به آن دلمه می گوییم.دلمه در سیستمهای آبی ممکن است ناشی از دو عامل باشد؛آب واجزاء سیستم.

مهمترین عامل ورود دلمه به سیستم؛خودآب است.آبی که سیستم از آن پر میشود اغلب حاوی مواد نامحلول معدنی است،وحتی بدتر از آن ممکن است گل آلوده باشد.این مواد معلق هرجا که سرعت جریان آب نسبتا کم شود رسوب می کنند؛

معمولا درون دیگ آبگرم شوفاژ اگر گردش آب در سیستم متناوب باشد،موادمعلق در نقاط سطح پایین سیستم لوله کشی می نشینند.از سوی دیگر موادمعدنی موجود در آب در شرایطی که سرعت جریات آب کم ودمای آن بالا باشداز حالت معلول خارج می شوند.وباز،دیگ شوفاژ اولین جایی است که این مواد در آن رسوب میکنند و به رغم آنچه ادعا می شود این امر در داخل دیگهای با کویل مسی یا فولادی نیز اتفاق می افتد؛هنگامی که سرعت جریان آب از درون مبدل حرارتی دیگ کمتر از طرح باشد.

هردو نوع دلمه باید هرچه زودتر از سیستم خارج شوند تا به دیگ صدمه ای نرسد.خوشبختانه،وقتی دلمه در مبدل حرارتی دیگ رسوب می کند،معمولا با ایجاد سروصدا وتکان و لرزش در دیگ و کف موتورخانه،حضور خود را اعلام می دارد.روش تمییز کردن دیگ از دلمه به مبدل و نوع آن بستگی دارد.نوع دیگر دلمه توسط خود اجزاء سیستم ایجاد می شود.معنی اش این است که سیستم به تدیج خودش را می خورد ونابود می کند. نحوه چرخش آب در موتورخانه

این فرآیندخوردگی سیستم زمانی تسریع وتشدید می شود که سطحph آب از حدود مجاز آن خارج گردد،یا اجزاء سیستم تاب متفاوت در برابر مواد شیمیایی اضافه شده به آب را نداشته باشند.اما در بسیاری از موارد،دلمه نتیجه سالها خوردگی آرام وپنهان سیستم است.باید به خاطر داشت که در صورت آب بندی خوب و کامل سیستم حلقوی بسته(closed Loop)،خوردگی احتمالا بروز نخواهد کرد.

در یک سیستم حلقوی بسته که بدون نشت باشد،خوردگی (اکسیداسیون)پس از رسیدن سیستم به تعادل متوقف می شود.این نوع دلمه مسبب اکثر گرفتگی های سیستم و”گرم نکردن”آن است.ممکن است به تدریج آب در رادیاتوره کم وکم تر شده ونتیجتا گرمادهی آنها نیز به همان نسبت کاهش یابد تا وقتی که سروصدای ساکنین ساختمان بلند شود؛این اغلب در شروع فصل سرد یا بلافاصله بعد از تنظیم مجدد کنترل کننده دمای آب اتفاق می افتد.معمولا این مشکل در طبقه پایین ساختمان وانتهای حلقه گرمایش پیش می آید.

نحوه چرخش آب در موتورخانه
نحوه چرخش آب در موتورخانه



اگر شما به وجود دلمه در سیستم مشکوکید،اختلاف دمای لوله های رفت وبرگشت را در ناحیه ای که مشکل”گرم نکردن”در آن بروز کرده،مورد بررسی قراردهید.در بیشتر سیستمای جدید گرمایش آبی در آمریکای شمالی،بیشترین اختلاف دمای مورد انتظار بین لوله های رفت و برگشت۳۰F۰(۱۶/۷C۰) است.

اما خیلی از طراحان هنوز اختلاف دمای۲۰۰F(11/1۰C) را معقول می دانند.اگر اختلاف دما بیشتر از طرح بوده وشما خاطر جمع شدید که هیچ یک از اجزاء سیستم عیبی که موجب کندی جریان شود ندارند؛باید دنبال گرفتگی ناشی از دلمه در جریان آب بگردید.

گاهی برای خارج کردن دلمه،تخلیه کامل سیستم بهترین راه نیست.می توان دلمه را با افزایش جریان در قسمت گرفته سیستم،به سمت یکی از نقاط پایینی سیستم هدایت و از آنجا تخلیه کرد.بعد با سایر حلقه های سیستم را بست و حلقه گرفته را مورد بررسی قرارداد.اگر بازهم گرفته بود، باید از مواد باز کننده شیمیایی استفاده کرد.

در این صورت باید با شرکتها یا افراد آگاه از تاثیرات اینگونه مواد مشورت کرد با استفاده از وسایل جلوگیری از جریان معکوس باید دقت نمود که این مواد شیمیایی سمی وارد لوله های آب آشامیدنی نشوند.نحوه چرخش آب در موتورخانه

همچنین باید قبلا اطمینان حاصل کرد که ریختن محلول شیمیایی سمی به داخل سیستم فاضلاب (شهری) منع قانونی نداشته باشد.البته این اقدامات احتیاطی در مورد همه سیستمهای آبی حاوی مواد شیمیایی باید اعمال شوند.آب سیستم پس از چندهفته خنثی می شود و چنانچه آب تازه ای به سیستم وارد نشود(یعنی سیستم نشتی نداشته باشد و از طریق شیر اطمینان هم آبی خارج نشود)،ندرتا به اضافه کردن مواد شیمیایی تازه نیاز خواهد بود.

عملیات تمییزکاری سیستم بطور خلاصه بدین صورت است که؛ ابتدا ماده شیمیایی تمییزکننده به سیستم اضافه شده و دلمه با آب پرفشار از سیستم شسته می شود وبعد آب تازه به سیستم وارد می گردد.

این آب قبلا آزمایش شده و ماده شیمیایی ضد خوردگی به میزان صحیح به آن اضافه می شود.بعضی از این مواد شیمیایی طوری ساخته شده اند که جدار داخلی لوله را پوشش می دهند.شخص یا شرکتی را که در مورد استفاده از ماده شیمیایی طرف مشاوره قرار می دهید ؛در مورد چگونگی آزمایش آب واضافه کردن میزان صحیح ماده شیمیایی شما را راهنمایی خواهد کرد.

برای جلوگیری از تشکیل دلمه در سیستم باید آن را از آب تمییز وغیر خورنده یا محلولهای ناقل حرارت مورد تایید برای سیستمهای آبی(از قبیل گلایکول)پر کنید.باید اطمینان حاصل کنید که سیستم هیچگونه نشتی که مستلزم ورود آب تازه به سیستم باشد،تغذیه کننده های آب سیستم را بررسی کنید یک صافیYشکل که به راحتی قابل تمیز شدن باشد در بالا دست دیگ شوفاژ و پمپ سیرکولاتور نصب کنید.

همچنین نصب یک فیلتر میکرونی نوع کارتریج را جهت صاف کردن هر چه بهتر آب مورد ملاحظه قرار دهید.برنامه ای را برای برسی و مراقبت منظم سیستم از نظر میزان ماده شیمیایی محلول در آب؛منظور کنید.همچنین فیلترها وصافیها را نیز در زمانهای مشخص مورد بازبینی قرار دهید.

در لوله کشی به روش سنتی با استفاده از شبکه موازی لوله سرد و گرم در طول مسیر مورد نیاز حرکت نموده و در نقاط مصرف از شبکه انشعاب گرفته می شودنحوه چرخش آب در موتورخانه





نحوه چرخش آب در موتورخانه
نحوه چرخش آب در موتورخانه


در سیستم سنتی
سعی می گردد با بالا بردن قطر لوله ها مشکل شماره ۱ کاهش پیدا نماید .نحوه چرخش آب در موتورخانه
بدلیل خروجی های زیاد میزان استفاده از اتصالات زیاد می شود .
بدلیل استفاده زیاد از اتصالات ضریب اطمینان آب بندی در طول زمان کاهش و پرت لوله افزایش می یابد
در صورت بروز مشکل و یا نشتی در شبکه عیب یابی و مشخص نمودن مکان نشتی به آســـــــــانی امکان پذیر نبوده و مستلزم ایجاد خسارتهای زیاد می باشد…نحوه چرخش آب در موتورخانه

 نحوه چرخش آب در موتورخانه

دسته بندی تنظیم موتورخانه
Friday, 14 July 2017 01:33

تصفیه اب استخرخانگی



تصفیه اب استخرخانگی



تصفیه آب استخر نوعی از دستگاه تصفیه آب صنعتی بوده و بر اساس روش های متفاوتی انجام میگردد . به طور کل استخرها را میتوان به دونوع تقسیم نمود که عبارتند از :

استخرخصوصی و شخصی
استخر عمومی و مجتمع ها


معمولا حجم استخرهای خصوصی تا ۴۰۰m3 شناخته میشوند و استخرهای عمومی معمولا از ۴۰۰m3 به بالا . تصفیه اب استخرخانگی



تصفیه آب استخر



در گذشته برای تصفیه آب استخر از کلر استفاده میشد که در زمان حال نیز برای برخی استخر ها از این روش استفاده میشود. روش استفاده از کلر نیز برای تصفیه استخر به این صورت بود که ابتدا مقداری کلر با آب داخل یک سطلی مخلوط میشد و این سطل های اماده شده از چند جهت وارد استخر میگردید . البته استخر از افراد تخلیه میشد و پس از زمان معین که استخر تخلیه بود دوباره مورد استفاده قرار میگرفت . حل شدن کلر در آب باعث بوجود آمدن گاز کلر میشد که بسیار میتوانست به سیستم تنفسی آسیب بزند و متاسفانه در زمان گذشته به علت سهل انگاری برخی افراد مسئول استخر ، صدمات جانی نیز بوجود آمد.

کلر به منزله ی تصفیه آب استخر استفاده نمیشود بلکه برای گندزدایی آب از میکروب ها و ویروس ها و میکروارگانیسم ها استفاده میشود . کلر برای از بین بردن میکروب ها و میکروارگانیسم ها نیاز دارد که دیواره سلول را خراب کرده و به هسته ی آن آسیب برساند . اما امروزه سیستم استفاده از ازن به جای کلر برای گندزدایی پیشنهاد میشود . ازن مزایای بسیار زیادی نسبت به کلر در دستگاه تصفیه آب استخر دارد . یکی از مهمترین مزیت های ازن در تصفیه آب استخر نسبت به کلر ، قدرت بسیار زیاد آن در از بین بردن میکروارگانیسم ها میباشد .


 تصفیه اب استخرخانگی



تصفیه اب استخرخانگی

تصفیه آب استخر

تصفیه اب استخرخانگی

قدرت ازن در از بین بردن میکروارگانیسم ها در تصفیه آب استخر نسبت به کلر ، سه هزار مرتبه بیشتر است و علت این قدرت نیز این است که ازن یا اکسیژن فعال به محض ارتباط با دیواره میکروارگانیسم آن را از بین میبرد اما کلر همانطور که گفته شده نیاز به خراب کردن دیواره ونفوذ به هسته دارد .

یکی از معایب کلر در تصفیه آب استخر ها این است که با املاح موجود در آب تشکیل رسوب میدهد این رسوب که از نمک تشکیل میشود باعث کدر شدن آب و همچنین دیواره های استخر میگردد . به طور کلی با استفاده از کلر در تصفیه آب استخر ، لایه روبی بدنه ی استخر باید در فاصله زمانی کوتاه تری انجام شود . اما استفاده از ازن در تصفیه آب استخر به این صورت است که بار ذره های معلق موجود در آب استخر را گرفته و باعث متصل شدن انها به یکدیگر میشود . این اتفاق دو مزیت دارد:

الف : باعث تمیز شدن و زلال شدن آب استخر میشود


تصفیه اب استخرخانگی



ب: با پیوستن ذرات معلق در آب ، حذف آنها توسط فیلتر های تصفیه آب استخر ساده تر میشود .

شکل ظاهری ازن مانند کلر نیست تا بتوان آنرا در جایی نگهداری کرد و در زمان تصفیه آب استخر به مرور از آن استفاده شود بلکه بعلت ناپایداری بسیار زیاد اکسیژن فعال یا همان ازن ، در محل باید تولید و همانجا استفاده شود به این صورت که توسط ژنراتور آن ایجاد و عمل استریل آب را بخوبی انجام دهد .

ازن با استفاده آن به مرور از حالت o3 به o2 تبدیل میشود و باعث افزایش اکسیژن داخل آب استخر و در نتیجه ی آن زنده بودن بیشتر آب نیز میشود .



ازن مزایای زیاد دیگری نیز به کلر در تصفیه آب استخر دارد که به طور مختصر میتوان ؛ عدم مقاومت باکتریها و میکروارگانیسم نسبت به ازن در طول زمان ، عدم رسوب در استفاده از ازن ، عدم تولید ماده سمی درتصفیه آب استخر با ازن ، از بین بردن صد در صدی میکروب ها و میکروارگانسیم ها با ازن ، عدم مشاهده ی سوزش در چشم و بسیاری از انواع اگزما و ناراحتی پوستی در تصفیه آب استخر با ازن ، ازن بوی بد آب و نتیجتا محیط استخر را از بین میبرد ، هزینه تعمیر نگهداری و استفاده ی آن پایین است ، عدم رشد جلبک ها در استخر به دلیل استریل قوی و اکسید بالای ازن ، عدم نیاز به تعویض آب استخر در زمان های کوتاه و نتیجه ی آن مصرف کم آب حتی با وجود استخرهای بزرگ و بسیاری دیگر از خاصیت های استفاده ازن در تصفیه آب استخر را نام برد .



 تصفیه اب استخرخانگی





تصفیه اب استخرخانگی

اما به غیر از سیستم گندزدایی آب استخر که عنوان شد با استفاده از اکسیژن فعال انجام میشود نیاز به یک سیستم تصفیه املاح آب استخر نیز وجود دارد تا کیفیت آب استخر کاملا بالا برود و آن استفاده از فیلتر هاست . فیلترهایی که در دستگاه تصفیه آب استخر که نوعی از تصفیه آب صنعتی به شمار میآید مورد استفاده قرار میگیرد عبارتند از : فیلترهای شنی ، فیلتر دیاتومه ، فیلتر کارتریجی .

فیلتر های شنی در تصفیه آب استخر ، متشکل از شن بوده و قیمت تمام شده ی پایین تری نیز دارد . نوعی از این شن ها ، شیشه ها بازیافتی هستند که توان حذف خوبی در املاح و لجن ها دارند . تصفیه اب استخرخانگی

فیلترهای دیاتومه نیز از بقایای یکسری از موجودات دریایی و اسکلتی است که قدرت زیادی نیز در حذف املاح دارد .

فیلترهای کارتریجی نیز از فیلتر ها و کارتریجهای مصنوعی تشکیل شده است که در تصفیه آب استخر های کوچک استفاده میشود.

با توجه به مفصل بودن تشریحات انواع فیلتر ها فقط معرفی آنها انجام شد و در مقاله های دیگر به تشریح کامل آنها میپردازیم .

به طور کلی توضیحاتی که داده شد مختصری بود از تصفیه آب استخر ها ؛ که تمامی استخر ها نیاز به بررسی و کارشناسی برای طراحی و استفاده از تصفیه آب استخر دارد .

کلیه ی کسانی که دارای استخر قدیمی و یا جدید هستند و یا تصمیم به احداث استخر داشته و تمایل به استفاده از تصفیه آب استخر دارند ؛ میتوانند طی تماس تلفنی با کارشناسان خبره ی ما در این زمینه ، بهترین مشاوره را دریافت و دستگاه تصفیه آب استخر خود را سفارش دهند .

دسته بندی تصفیه خانه استخر
تعمیرکاران
