استانداردهای لوله کشی ساختمان نکات مهم درمورد دودکشها
1-از بخاری استاندارد و سلامت استفاده ببرید. هرگز خودتان سیستم بخاری را دستکاری یا تعمیر نکنید و آن را به شرکت دارای صلاحیت بسپارید.
2-هرگز، هرگز و هرگز اجاق گاز را به عنوان وسیله گرمایشی بکار نگیرید.
3-پیش از نصب بخاری شیلنگ گاز و لوله های بخاری را کاملا بررسی کنید. چنانچه آسیب یا فرسودگی در آن دیدید، با لوازم نو و استاندارد جایگزین کنید.
4-ایمنی و حفظ جان شما از زیبایی خانه مهمتر است. هرگز لوله های آکاردئونی را به عنوان لوله بخاری بکار نبرید.
5-پیش از نصب توجه داشته باشید که مسیر دودکش ساختمان تا بالا کاملا باز باشد. ممکن است پرنده ای در آنجا لانه کرده باشد یا اینکه چیزی راه خروجی دودکش را بسته باشد.
6-توصیه اکید میشود که هرگز از پنجره دودکش بخاری را بیرون ندهید. اگر ناچار به انجام این کار هستید حتما از کارشناسان مشاوره بگیرید. جهت وزش باد، موقعیت ساختمان و ارتفاع لوله بخاری در انجام صحیح این کار تعیین کننده هستند. اصولا به ازای هر یک متر که لوله بخاری در عرض نصب میشود باید 3 متر به خروجی آن ارتفاع داد. طول زیاد لوله افقی باعث کاهش فشار دود میگردد بنابراین باید از افزایش طول لوله های افقی کاسته گردد و یا به صورت شیب رو به بالا (فشار مثبت) اجرا گردد.
7-در انتهای دودکش پشت بام حتما، حتما و حتما باید کلاهک H شکل نصب باشد. پیش از راه انداختن بخاری آن را کنترل کنید.
8-برای هر بخاری و مصرف کننده گازی باید یک دودکش جداگانه طراحی و ساخته شده باشد.
9-فراموش نکنید بخاری برای گرم کردن محیط و سوزاندن گاز شهری نیاز به اکسیژن دارد. مسیر تامین این اکسیژن از دودکش نیست بلکه باید حتما راهی برای ورود اکسیژن برای آن پیش بینی شود. توجه داشته باشید که دودکش تنها و تنها راه خروجی محصولات احتراق از بخاری به هوای بیرون است. بنابراین از درزگیری زیر درها و لای پنجره ها خودداری کنید. مسیر کانال کولر را هم بهتر است مسدود نکنید. اجازه دهید هوای تازه برای ورود به خانه شما راهی داشته باشد.



استانداردهای لوله کشی ساختمان
استانداردهای لوله کشی ساختمان



استانداردهای لوله کشی ساختمان

10-پس از روشن کردن بخاری توجه داشته باشید که لوله بخاری باید پس از چند دقیقه کاملا داغ شود. اگر لوله بخاری سرد باشد نشانگر آنست که بخاری درست کار نمیکند و محصولات احتراق و گاز منوکسید کربن در حال پخش در خانه شما هستند.
11-پیشنهاد اکید میشود سنسور ODS خریداری و در خانه نصب کنید.
12-هرگز، هرگز و هرگز از بخاری بودن دودکش در محلهای بسته مانند خانه استفاده نکنید. این بخاری ها تنها برای جاهایی که رفت و آمد زیاد است و در بطور پیوسته باز و بسته میشود میتواند مناسب باشد.
13-در نصب دودكش از اجراي پيچ و خم هاي زياد و استفاده از زانويي زياد می بایست پرهيز شود زیرا هر زانویی یا تبدیل، باعث افت فشار دود می شود.
14-از تغییر سایز لوله های دودکش بخاری و کاهش قطر آن خودداری کنید.





استانداردهای لوله کشی ساختمان
استانداردهای لوله کشی ساختمان


مباحث کلی كنتور استانداردهای لوله کشی ساختمان

داخل ساختمان و يا خارج ساختمان مجاز است - داخل محدوده ملك مشترك ، حتي الامكان نزديك رگولاتور و در معرض جريان هوا - اگر در محفظه مخصوص داخل ديوار باشد ، به وسيله هواكش طبيعي به فضاي آزاد مرتبط گردد .

كنتوردر دسترس كليه طبقات باشد- در صورتي كه در پاركينگ نصب شود ، درب پاركينگ مشبك باشد -( در صورت نصب در راهرو و يا پاگرد ، بين آنها و فضاي مسكوني حتما درب جدا كننده باشد) و فضاي نصب كنتور به هواي آزاد راه داشته باشد - كنتور با ظرفيت 40 متر مكعب و بالاتر ( G40 به بالا ) بايستي تكيه گاه داشته باشد - به راحتي قابل خواندن و تعمير و نگهداري باشد - ارتفاع لوله جانشین کنتور تا كف زمين 1۸0سانتي متر و در مواقع اضطراري تا 220 سانتي متر هم قابل قبول است ( فاصله لوله تا سقف براي كنتور فلنچي 40 سانتي متر و براي كنتور مهره ماسوره اي 15 سانتي متر مي باشد ) - در كليه كنتورها ورود از سمت چپ وخروج از سمت راست است- حداقل قطر ورودی و خروجی به کنتور یک اینچ می باشد . مشخصات مابقی قطرهای ورودی و خروجی به کنتور در مبحث جدول مشخصات فني كنتورها و ابعاد جا كنتوري آورده شده است . استانداردهای لوله کشی ساختمان

توجه ۱ : تمامي كنتورها در صورتی که لوله رابط انشعاب ، بیش از یک متقاضی را تغذیه کند ، به يك شير قفلي قبل از كنتور جهت كنتوربند و يك شير قطع كن(ev ) بلافاصله بعدازكنتور نيازدارند . همچنين تمامي واحدها در داخل واحد نيز به يك شير قطع كن مجزا ( ev ) نياز دارند . ( ظاهرا ماكزيمم قطر شير قفلي موجود در بازار يك اينچ مي باشد و به جهت قيمت بالاي آن مجريان محترم قصد عدم استفاده از آن را دارند و همچنين استفاده ازآن براي كنتورهاي بزرگ به جهت تغيير قطر و شايد تصور ايجاد اغتشاش جريان گاز در لوله ، سوال برانگيز باشد ولي استفاده از آن براي بيش از يك كنتور در ساختمان الزاميست .

اگر چند كنتور بزرگ داشته باشيم مي توان هر كنتور را جداگانه به سر رگولاتورنيز متصل نمود ( قطر قسمتي از لوله كاهش مي يابد ) اما اين موضوع باعث حذف شير قفلي نمي گردد .

مناطق غير مجاز نصب كنتور : توالت - حمام و رختكن - اتاق خواب-آشپزخانه-زيرزمين - موتورخانه - پستو يا انباري - نزديك مناطق اشتعال زا ( كنتور برق- منبع گازوئيل )- پاركينگهائي كه در دسترس همه نباشند و يا تهويه مناسب نداشته باشند - ( كنتور مي بايستي در دسترس همه واحدها باشد )



فاصله كنتورگاز از كنتور برق حداقل 50 سانتي متراست - استانداردهای لوله کشی ساختمان

فاصله كنتور از سيم برق روكار حداقل 10 سانتي متر مي باشد -

فاصله کنتور از از منابع تولید اشتعال از قبلی کورهو آبگرمکن باید حداقل یک متر باشد .

توجه ۲ : كنتور بايد در دسترس كليه واحدها باشد ، براي مغازه هاي كنارخيابان ، هر مغازه نياز به يك كنتور دارد و نمي توان از كنتور مشترك استفاده نمود .

توجه ۳ : اگر دو ملك تجاري داراي يك سندمالكيت ( يك مالك ) باشد ، مي توان از يك كنتور به صورت مشترك براي آنها استفاده نمود .

توجه ۴: قطر و طول لوله جانشین کنتور باید با هماهنگی شرکت گاز ناحیه که تامین کننده کنتور می باشد تعیین گردد .





استانداردهای لوله کشی ساختمان


آنچه که درمورد علمک لازم است بدانیم

1- علمک باید بتن شود. 2- علمک باید تعادل داشته و هیچگونه انحرافی به سمت چپ و راست یا جلو و عقب نداشته باشد. 3- اگر علمک خروجی داشته باشد ( رگلاتور وصل شده باشد ) جهت انشعاب جدید پیمانکار باید یک سه راهی فشار قوی سیاه فولادی جهت نصب لوله رابط پیش بینی نماید. 4- سردنده سرلوله رابط جهت نصب به خروجی رگلاتور یا سردنده دو سر رگلاتور جهت کنتور های G4، G6 ، G10 ، G16 ( سر دنده 3 ) یا "1 پیش بینی می گردد و جهت کنتور های G25، G40، G65 و G100 ( سردنده 5) یا 1-1/2" پیش بینی می گردد. 5- هنگام بازرسی لوله رابط باید نصب و کاملا با سر علمک منطبق باشد. 6- اجرای لوله رابط مشترک جهت پروژه های مسکونی و یا تجاری بلا مانع است در صورتیکه جمع مصرف کل واحد ها در سایز لوله رابط لحاظ گردد. 7- مسیر عبور لوله رابط در خارج از ملک ( خیابان ) نباید در محل نا امن و در معرض آسیب قرار گیرد و بهتر است غلافی از جنس خود لوله فلزی با 2 سایز بزرگتر برای اطمینان لحاظ گردد. به طور مثال اگر تصادفی رخ دهد و اتومبیل به دیوار محل قرار گرفتن لوله رابط بر خورد کند و یا بار اتومبیل غیر سواری به دیوار کشیده شود و یا احتمال های دیگر با وجود غلاف به دور لوله رابط، آسیب پذیری آن کاهش یافته و از خطرات احتمالی پیشگیری می کنیم. 8- ارتفاع لوله رابط بین 200 تا 220 سانتی متر بوده و آزاد در معرض دید باشد. 9- طول لوله رابط بیش از 6m بهتر است از اداره گاز استعلام گرفته شود.


“دستگاه نظارت شخص حقیقی و یا حقوقی و یا مجموعه‌ای از آنها که دارای مجوز از وزارت مسکن و شهرسازی (راه و شهرسازی) برای نظارت بر طراحی، انتخاب مصالح و اجرای سیستم لوله کشی گاز می باشند”.
نکته: سیستم لوله‌کشی گاز ساختمان مشتمل بر لوله‌کشی رابط، کنتور و لوله‌کشی داخل ساختمان که از خروجی رگلاتور آغاز و به شیرهای مصرف ختم می‌شود میباشد.

نتیجه: دستگاه نظارت مصالح را با استانداردهای تعریف شده ملی، شرکت گاز و یا بین المللی مطابقت می‌دهد و آنها را انتخاب می‌کند و بر اجرای سیستم لوله‌کشی گاز توسط مجریان ذیصلاح یا مجریان تجربی دارای گواهی مهارت فنی از سازمان آموزش فنی حرفه ای کشور و مجوز سازمان نظام مهندسی ساختمان استان،بر اساس طراحی ارائه شده نظارت خواهد کرد.

*مجری: “شخص حقوقی که دارای گواهی صلاحیت اجرای لوله‌کشی گاز ساختمان از وزارت مسکن و شهرسازی (راه و شهرسازی) می‌باشد”ویا مجری تجربی دارای گواهی مهارت فنی ازسازمان آمزش فنی حرفه ای کشور و مجوز سازمان نظام مهندسی ساختمان استان .

نکته: بکارگیری مجری که دارای صلاحیت نباشد مسئولیت مطلق ناظر است که نیاز به اثبات ندارد و اگر ادارات کل راه و شهرسازی طبق آخرین آئین‌نامه اجرایی قانون نظام مهندسی و کنترل ساختمان که وظیفه دارند به شرکت‌های مجری لوله‌کشی گاز صلاحیت دهند زیر بار نروند،از دید کارشناسی مسئولیت مستقیم و مطلق با ادارات کل راه و شهرسازی میباشد و باید در زمان وقوع حادثه جوابگوی مسئولیت خود باشند. استانداردهای لوله کشی ساختمان

نتیجه: وظیفه دیگری که بر دستگاه نظارت بایستی به طور شفاف ذکر کنیم انتخاب مجری دارای صلاحیت است(مجری تجربی،مجری مهندس دارای پروانه اشتغال).بعبارت دیگر عدم انتخاب مجری دارای صلاحیت تخلف است و نیاز به اثبات ندارد.



*کلیات مبحث: استانداردهای لوله کشی ساختمان


در مبحث هفدهم مقررات ملی ساختمان در فصل کلیات آمده است «این مقررات تنها مرجع طراحی، اجرا و نظارت بر لوله‌کشی گاز ساختمان ها و محوطه‌ها در کشور است.»

نکته: آوردن این بند در مبحث هفدهم از مسئولیت ناظر در رعایت استانداردها، انتخاب مواد و مصالح و انتخاب مجری دارای صلاحیت نمی‌کاهد،اما بصراحت حجت را تمام کرده است،از منظر دیگر، اگر در سایر مباحث مطلبی مغایر و یا متناقض با مبحث 17ذکر شده باشد تنها مرجع مبحث17میباشد وملااک عمل این مبحث است .

نتیجه: وقتی که واژه “مرجع” مطرح می‌شود یعنی این که فصل الخطاب بودن موضوعاتی که به آن رجوع می‌شود، اما در جایی که ابهام وجود داشته باشد تنها نظر کارشناسی ناظر نافذ است.

*نصب و بهره‌برداری لوازم گازسوز در ساختمان‌ها و محوطه‌ها باید طبق مقررات مبحث 17اجرا شود.

نکته: این بند مفهوم نظارتی ندارد و برای نصب بایستی به این مقررات رجوع شود، در این بند آمده است، بهره‌بردار باید نصاب مجاز سازنده(تولید کننده) را برای نصب دستگاههای گاز سوز بکار گیرد و پس از راه‌اندازی دستگاههای گازسوز،بهره بردار بایستی به نگهداری، کنترل مستمر و تعمیر آنها بپردازد.

نتیجه: آیا اگر نکته یاد شده اجرا نشود ناظر مسئولیتی دارد؟ جواب منفی است. در اینجا مسئول بهره‌بردار است اگر نصاب مجاز انتخاب نکرده باشد مسوول بهره بردار است ونیاز به اثبات مسوولیت نیست و اگرانتخاب بهره بردار طبق مبحث 17 باشد و تخلفی در نصب واقع گردد،نصاب و به به تبع آن کارخانه سازنده دستگاه جوابگو میباشند.

*مسئولیت‌های ذکر شده در مبحث 17 برای هر یک از مسئولین ثابت و قطعی است و چنانچه برخی از مسئولیت‌ها توسط دیگران انجام گیرد، به هیچ وجه کار انجام شده سبب سلب مسئولیت هر یک از مسئولین ذکر شده نمی‌باشد.

نکته: بسیاری از مسئولیت‌ها نیاز به اثبات دارد که در این بند ذکر نشده است و در ضمن کار طراحی، نظارت و اجرا و بازرسی مسئولیت‌های جداگانه‌ای میباشدکه دو مسئولیت نظارت و اجرا نمی‌تواند به عهده یک نفر باشد.

نتیجه: مهندس ناظر ومجری نبایستی مسوولیت خود را در نظارت و اجرا به شخص دیگر واگذار نمایند،زیرا مسئول آن کسی است که فرم تأییدیه را مهر و امضاء می‌کند و انتخاب مجری با بهره‌ بردار است و ناظر مسئول تأیید مجوز مجرینیز میباشد.

*بند 17-1-2-2مجری ذیصلاح”مسئولیت کلیه امور طراحی، محاسبات لازم (در صورتی که طراحی با مجری باشد) استفاده از مصالح مناسب، اجرای لوله‌کشی گاز، تهیه نقشه‌های طبق اجرا، انجام آزمایشات، تزریق گاز و راه‌اندازی سیستم لوله‌کشی گاز ساختمان به عهده مجری می‌باشد.”

نکته: لطفاً به بندهای «الف»، «ب»، «ت»، «ث»، «ج»،زیر بند های بند 17-1-2-2 توجه خاصی مبذول فرمائید تا محرز کشود که اگر مجری مهندس دارای مجوز اجرا باشد می‌تواند طراحی کند و اگر مجری تجربی دارای صلاحیت باشد نمی تواند طراحی ‌کند، بلکه مجری تجربی بر اساس طراحی مهندس پیش نقشه و بعداز اجرا نقشه کار اجرا شده را به تأئید مهندس دارای پروانه اشتغال و صلاحیت (مهندس ناظر) برساند.

نتیجه: در صورت تخطّی مجری از مسئولیت‌ها و تعهدات خود در این مقررات، مهندس ناظر بایستی از ادامه کار وی جلوگیری نماید و جهت استیفای حقوق بهره‌بردار به مراجع پیش‌بینی شده در قانون منعکس نماید و در صورت تخطی مهندس ناظر از الزامات این مقررات، یا عدم تأئید کار اجرا شده بدون دلیل کافی و عدم اثبات، مجری می‌تواند موضوع را به مراجع ذیصلاح ارجاع و درخواست رسیدگی نماید.

17-1-2-4 سازندگان وسایل گازسوز:

*الف) سازندگان وسایل گازسوز موظفند همراه دستگاه دستورالعمل نصب، حاوی کلیه الزامات محل نصب دستگاه و از جمله وضعیت تهویه، حداقل حجم یا ابعاد فضای محل نصب ، قطر و حداقل ارتفاع دودکش و همچنین دستورات راه‌اندازی، بهره‌برداری و نگهداری و موارد ایمنی دستگاه را به خریدار ارائه نماید.

*ب) سازندگان (تولید کنندگان) وسایل گازسوز موظفند نصاب یا نصابان مجاز خود را برای نصب و راه‌اندازی دستگاه‌های گازسوز استاندارد به خریدار معرفی نمایند.

نکته: مهندس ناظر مسئولیتی در نصب و راه‌اندازی دستگاه‌های گازسوز ندارد و دخالت در نصب و راه‌اندازی، دخالت در مسئولیت نصاب مجاز است، بدیهی است مهندس طراح مسوولیت دارد که در نقشه ها تأکید کند که وسایل گاز سوز بایستی استاندارد باشد.

نتیجه: اگر نصاب وسیله گازسوز را در محلی غیر از محل تعیین شده در نقشه گازرسانی ساختمان که به تأئید مهندس ناظر رسیده است نصب نماید، مسئول قطعی و مستقیم است و همچنین تغییر وسیله گاز سوز از آنچه که در نقشه تأئید شده و یاتوسط “طراح” قید شده است وهمچنین افزایش تعداد وسیله گازسوز تخلف می باشد، همچنین مسئولیت نهایی نصب وسایل گازسوز، کنترل مجدد مناسب بودن دودکش‌ها و مجاری تهویه لوازم گازسوز، راه‌اندازی و آزمایش عملکرد آنها به عهده نصاب مجاز (مورد تأئید سازنده یا مراجع ذیصلاح) می‌باشد.

*نتیجه کلی: بعد از نصب وسیله گاز با شرایط اشاره شده در سطور فوق، استفاده کننده از وسیله گازسوز(بهره بردار) موظف به رعایت دستورالعمل‌های بهره‌برداری و نگهداری اعلام شده توسط سازنده بوده و مجاز به انجام هیچ‌گونه تغییر در وسیله گاز سوز، محل آن، محدود کردن تهویه آن یا دستکاری در وضعیت دودکش آن نمی‌باشد. لذا در صورت نیاز به هرگونه تغییرات، بهره بردار فقط می‌تواند از طریق نصابان یا تعمیرکاران مجاز، اقدام نماید. و مهندس ناظر هیچ گونه مسئولیت قانونی در این ارتباط ندارد که متأسفانه بعضی از کارشناسان رسمی دادگستری این مسئولیت‌ها را متوجه ناظران می‌دانندکه با توجه به متن شفاف مبحث 17که تنها مرجع است، این نوع نظر کارشناسی رسمی نبایستی نافذ باشد. در خاتمه لازم به ذکر است، این نوع مباحث کارشناسی ادامه خواهد داشت و از کسانی که این بحث را مطالعه می‌کنند تقاضای ورود به بحث را دارم و امیدوارم با ادامه این بحث‌ها بسیاری از نکات مبهم با مشارکت مفید و موثر شما روشن و شفاف گردد.





استانداردهای لوله کشی ساختمان
استانداردهای لوله کشی ساختمان




قطر لوله و شیر اصلی

در خیلی از موارد مشاهده می شود که قطر لوله اصلی و اندازه شیر اصلی ۴/۳ انتخاب می شود در این راستا لازم است به دو مورد ذیل توجه داشته باشیم :
۱- قطر لوله اصلی و اندازه شیر اصلی ، حداقل ۲۵ میلی متر ( یک اینچ ) در نظر گرفته می شود . ( منظور از لوله اصلی از خروجی کنتور تا اولین سه راهی می باشد )

۲- قطر لوله رابط بین کنتور و رگولاتور از جدول طراحی محاسبه گردیده و نباید از یک اینچ کمتر باشد ، در محل اتصال به رگولاتور قطر ابتدای لوله رابط متناسب با اندازه خروجی رگولاتور تعیین می شود .

+ نوشته شده در چهارشنبه سیزدهم آذر ۱۳۹۲ساعت 8:59 توسط saad azizi | یک نظر
ممنوعيت نصب لوازم گازسوز
با سلام و احترام
امروز بصورت خلاصه در باره ممنوعیت نصب وسایل گاز سوز صحبت می کنیم ، جهت دریافت اطلاعات بیشتر به منابع معرفی شده در مبحث دودکش مراجعه کنید :

ممنوعيت نصب لوازم گاز سوز در مکانهای مختلف :


الف ) ممنوعيت نصب دستگاهاي گاز سوز در فضاهاي باخطر ( هر فضائي كه به علت وجود گازها،گردو غبار قابل اشتعال ،الياف سوختي و ديگر مواد شديدا سوختي خطر آتش سوزي بالائي دارند ) - ممنوعيت نصب بخاريهاي گازسوز در فضاهاي خاص ( اتاق مهمان در هتلها - خوابگاهها - خانه سالمندان - آسايشگاهها و نقاهتگاهها - كانونهاي اصلاح و تربيت ، زندانها - شيرخوارگاهها، مراكز نگهداري كودكان بي سرپرست ، اتاق بازي بچه ها - مهدهاي كودك ) - ممنوعيت نصب وسايل گاز سوز گرمايشي شامل بخاري و آبگرمكن در فضاهاي داخلي ساختمانهاي عمومي ( اتاق ها- سالنها-دفاتر-كليه كلاسها در ساختمانهاي بند 17-2-5-1 الي 6 مبحث17) - ( كليه فضاهاي داخلي اصلي و وابسته در مهد كودكها-كودكستانها-خانه سالمندان -و محل نگهداري معلولين جسمي و رواني) - (فضاهاي جانبي و وابسته در محلهاي تجمع مانند دفاتر كار مسئولين - اتاق پروژكتور نمايش فيلم- بوفه در سينماهاو محلهاي مشابه) - ( دفاتر كار - بايگانيها - بوفه ها - غذاخوريها -آزمايشگاهها -اتاقهاي نگهباني -آسايشگاههاي نگهبانان - ميهمانسراهادر دانشگاهها و مدارس ) و ...

ب ) ممنوعيت نصب چراغ روشنائي : اتاق خواب ـ روبروي دريچه كولر - در فاصله كمتر از يك متر از پنجره و پرده - در صورت وجود سقف يا ديوار چوبي در ساختمان - بالاي هر نوع بخاري - در محل هائي كه ارتفاع سقف آنها كمتر از 250 سانتيمتر باشد . ( در سویئتهاي كوچك حدودا 30 مترمربع بعلت كوچك بودن حكم اتاق خواب را داشته و نصب چراغ روشنائي در آن ممنوع مي باشد )
در هر آپارتمان به خاطر عدم خروج گازهاي حاصل از احتراق و برون سوز بودن روشنائي ، نصب يك عدد چراغ روشنائي در محل ايمن كافي است .ضمن اينكه با توجه به مصرف كم آن در صورت ايجاد افت فشار در سيستم ، اولين مصرف كننده اي است كه خاموش شده و به خاطر نداشتن پيلوت خطرساز مي باشد .



ج) .... انبارهاي محل نگهداري مواد قابل اشتعال ،كارگاههاي محل كار با مواد قابل اشتعال ، كارگاههاي رنگ ، كارگاههاي نجاري ، خشك شوئي ها و ساير محلهاي مشابه ) - ( انبارهاي محل نگهداري دارو و مواد شيميائي ، رخشوئي خانه ها ، انبارهاي البسه و ملحفه در بيمارستانها ، هتل ها ، خوابگاهها و محل هاي مشابه ذکر شده در بند الف )
.... در پرده فروشي بهتر است هيچگونه انشعابي داده نشود .
.... نصب شومينه ، بخاري ديواري و روشنائي در اتاق خواب ممنوع مي باشد .  استانداردهای لوله کشی ساختمان





استانداردهای لوله کشی ساختمان
استانداردهای لوله کشی ساختمان

نکاتي در مورد استفاده از روشنايي
نكات ايمني در مورد استفاده ازروشنايي

روشنايي گازي براي مواقعي كه جريان برق در ساختمانها قطع مي گردد پيش بيني گرديده است . اين روشنايي موقتي و تا زمان وصل مجدد برق مي باشد . بنابراين نصب چراغ روشنايي در قسمتهاي مختلف منازل ( بدليل عدم خروج گازهاي حاصل از احتراق) كاري غير منطقي و خطرناك مي باشد . در هر آپارتمان نصب يك عدد چراغ روشنايي گازي در محل ايمن منطقيمي باشد .

نصب شارژر و يا چراغهاي برقي اضطراري در اين مواقع بهتر است .
نكات ايمني :
نصب روشنايي در كنار پرده و يا هر مورد قابل اشتعال ديگر بدليل امكان سرايت شعله ناايمن مي باشد .
نصب روشنايي مقابل دريچه كولر خطرناك مي باشد ، زيرا در هنگام وصل مجدد برق كولر شروع بكارو چراغ روشنايي را خاموش مي كندو در صورت عدم توجه و اطلاع مشترك ،باعث نشتي و نتيجتاً انفجار خواهد شد .
ـچراغ روشنايي به تعداد زياد ( مانند لوستر ) خطر ساز مي باشد .
نصب چراغ روشنايي در راهرو و محلهاي روباز كه در معرض كوران هوا قرار دارد نيز مطابق با ضوابط ايمني نمي باشد .
براي نصب چراغ روشنايي به شير مربوطه ، بدليل تأثير حرارت بر لوله و اتصالات ، از لوله هاي مسي و اتصالات برنجي استفاده شود .
براي نصب چراغ روشنايي از افراد متخصص و معتبر كمك بگيريد .
هر چراغ روشنايي گازي بايستي داراي يك شير قطع كننده مجزا باشد از اتصال آن به شيرهاي اجاق گاز ، بخاري و يا آبگرمكن جداً خودداري نماييد .




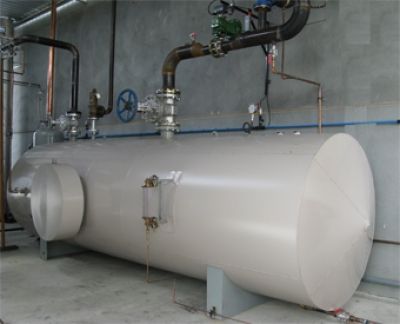

نکاتي در مورد استفاده از سيستم حرارت مرکزي

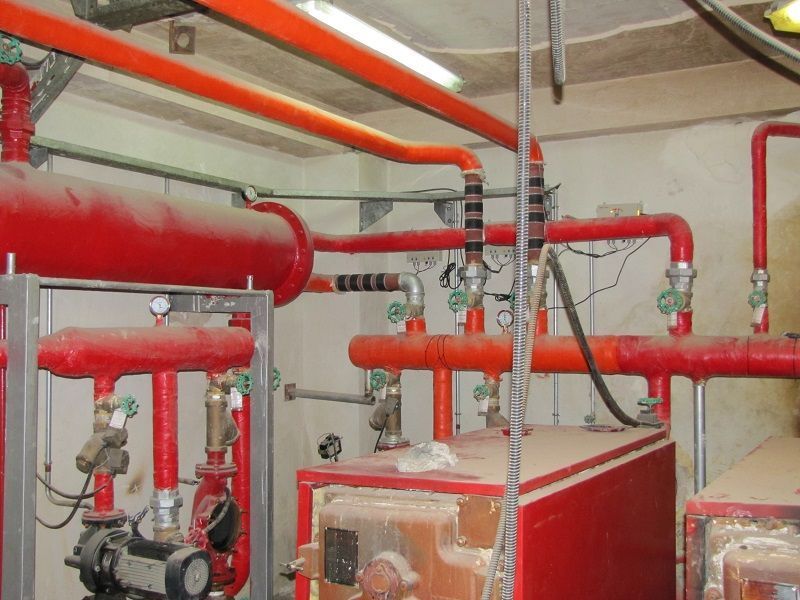

محل اتاقك موتورخانه بايستي به طريقيباشد كه هوا در آن جريان داشته باشد . به عبارت ديگرهوا از دريچه اي وارد و از دريچه يا پنجره ديگري به خارج هدايت شود.
زير درب موتورخانه جهت عبور جريان ، حداقل 5 سانتي متر با زمين فاصله داشته باشد و در قسمت پايين درب نيز يك دريچه مشبك جهت تهويه تعبيه گردد .
توصيه مي شود موتورخانه مجهز به هواكش (FAN) باشد . استانداردهای لوله کشی ساختمان
پنجره موتورخانه را هميشه نيمه باز نگه داريد .
منافذ دودكش ها بايد كاملاً آببندي شده باشد .
كنترل نماييد از اطراف ديگ و مابين پره ها گازهاي حاصل از احتراق در فضا پخش نشود تا در معرض خطر قرار نگيريد .
در هنگام ورود به موتورخانه ، درب را باز نگه داريد و چند لحظه تأمل نموده و سپس وارد موتورخانه شويد تا در صورت وجود احتمالي گازهاي سمي ، تبادل هوا با فضاي بيرون انجام گيرد .
ازتعبيه لوله هاي دودكش به صورت افقي و بيش از يك متر در موتورخانه ، خودداري فرماييد .
از نصب زانوهاي متعدد دودكش در موتورخانه جداً پرهيز نماييد . در صورتيكه سيستم فعلي منزل شما بدين صورت بوده ، در اولين فرصت نسبت به اصلاح سيستم دودكش دستگاه شوفاژ اقدام فرماييد .
اطراف لوله هاي بالارونده ( آب سرد و گرم و .. ) از موتورخانه را كاملاً و توسط مصالح مناسب ، آببندي نماييد.در غير اينصورت امكان نفوذ گاز سمي مونواكسيدكربن از اطراف لوله ها به واحد مسكوني شما وجود دارد   استانداردهای لوله کشی ساختمان.


اگر الزامات دیگر محل نصب دستگاه گاز سوز ، به خصوص تامین هوای احتراق ، رعایت شده باشد و ناگزیر دودکش در خارج از ساختمان روی نما نصب شود با رعایت نکات زیر می توان دودکش را روی نما نصب کرد :

۱- دودکش فلزی باشد و با بست به ساختمان متصل شود .

۲- ارتفاع قسمت قائم دودکش با توجه به ظرفیت دستگاه طبق جدول ۱۷-۸-۱ ( صفحه ۹۵) باشد .

۳- روی دودکش کلاهک نصب شود .

۴- در نمای ساختمان بالاتر از دهانه خروج دود ، پنجره بازشو ( از این واحد یا واحد بالاتر از آن ) وجود نداشته باشد .

۵- جهت باد غالب در سمتی نباشد که دود را از پنجره های ساختمان به فضاهای داخلی وارد کند .

۶- اگر دودکش عایق شود ( عایق گرمائی و حفاظت در برابر باران و برف و رطوبت ) بهتر است ولی الزامی نیست . عایق گرمائی به مکش دودکش کمک می کند .   ستانداردهای لوله کشی ساختمان

۷- دهانه خروج دود و فاصله آن با نمای ساختمان به گونه ای باشد که ذرات خروج دود نمای ساختمان را به تدریج سیاه نکند .

۸- اگر رعایت شرایط بالا امکان پذیر نیست می توان از دستگاههای گاز سوز بسته با دودکش دوجداره استفاده کرد . در این صورت ورود هوای احتراق و خروج دود مستقیما از خارج ساختمان است . در این حالت دودکش در خروج از نمای ساختمان بدون قسمت قائم اجرا می شود .





استانداردهای لوله کشی ساختمان
مبحث 17 مقررات ملی ساختمان استفاده از پکیج شوفاژ دیواری را برای واحدهای کوچک با رعایت تامین هوای تازه توصیه می کند. از نقطه نظر بهداشت ساختمان نیز به نظر نمیرسد بتوان موتورخانه مرکزی را در این بحث جا داد . چرا که الزامات زیست محیطی در فضای موتورخانه به ندرت رعایت میشود که از ان جمله مشاهده نشت گازوییل یا گاز و آب را می توان پس مدتی در اکثر موتورخانه ها ذکر کرد    .استانداردهای لوله کشی ساختمان


لوازم گازسوز را به دو دسته برون سوز و درون سوز تقسیم بندی می کنند . پکیج برون سوز به دستگاه گازسوزی گفته میشود که هوای لازم برای احتراق را از محیط بیرون از ساختمان تامین میکند و یک پکیج درون سوز دستگاه گازسوزی است که هوای لازم برای احتراق را از محیط داخل ساختمان تامین می کند . یک پکیج برون سوز دارای محفظه احتراقی بسته است و پس از ایجاد احتراق در محفظه ، گازهای حاصل از احتراق در آن بر خلاف یک بخاری بواسطه یک فن دمنده، با توانی معادل 35 تا 55 وات ( بسته به توان حرارتی پکیج گازسوز) به فضای بیرون منتقل میشود. در اثر این دمش و نیز اختلاف فشار هوای موجود ، هوای تازه و مورد نیاز برای احتراق می تواند با استفاده از یک دودکش دوجداره به داخل محفظه احتراق هدایت شود . این امر نیاز به در نظرگرفتن فضایی از ساختمان برای داکت و نیز استفاده از دودکش مشترک را برطرف نموده و ضمن صرفه جویی در فضای اختصاصی راهی ایمن در انتقال مستقیم گازهای حاصل از احتراق به بیرون می باشد .

امکان تهویه هوا در ساختمان با امکان انتقال گاز حاصل از احتراق به بیرون دو مورد متفاوتند . در ساختمانهای جدید امکان تامین هوا از بیرون و تهویه با توجه به رعایت مبحث 19 ساختمان به دشواری میسر است که این امر به خودی خود مشکلات عدیده ناشی از آن را پدید خواهد آورد . لیکن میتوان هوای لازم برای احتراق وسیله گاز سوزی همچون پکیج را به دو روش استفاده از دودکش دوجداره و یا دو دودکش مجزا برای آن تامین نمود .

پکیج خود یک موتورخانه هوشمند است اما در ابعادی بسیار کوچک تر و امکاناتی بسیار پیشرفته تر . امکان کنترل دمای اتاق ، امکان قرائت دمای محیط بیرون ، قابلیت برنامه ریزی روزانه دمایی و کارکرد توسط مصرف کننده بدون نیاز به کسب تخصص ، کارکرد کاملا هوشمند و تامین آب گرم بهداشتی آنی و همزمان با درخواست مصرف کننده از جمله حداقل قابلیتهای یک پکیج است       .استانداردهای لوله کشی ساختمان

علاوه بر آن پکیج حداقل دارای هشت سیستم ایمنی خودکار شامل ایمنی کنترل خروج صحیح دود ، ایمنی شناخت کمترین نشتی در مدار هیدرولیک، ایمنی حفاظت مدار الکترونیکی ، ایمنی کنترل کارکرد صحیح فن ،ایمنی ایجاد جرقه ، ایمنی تشکیل شعله ، کنترل دقیق دمای رفت و برگشت مدار گرمایشی ، کنترل ایمن در برابر افزایش ناگهانی و کاهش ناگهانی دما و... می باشد که بدون نیاز به افزودن هر گونه قطعه ایمن جانبی، در داخل پکیج و از قبل توسط کارخانه سازنده تعبیه شده است .

از نقطه نظر بهداشت ساختمان نیز به نظر نمیرسد بتوان موتورخانه مرکزی را در این بحث جا داد . چرا که الزامات زیست محیطی در فضای موتورخانه به ندرت رعایت میشود که از آن جمله مشاهده نشت گازوییل یا گاز و آب را می توان پس مدتی در اکثر موتورخانه ها ذکر کرد . با اشاره به توضیحات مختصر فنی فوق لازم است ضمن دوری جستن از مقاومت در برابر تکنولوژی های جدید که به آسایش و رفاه واقعی مردم می اندیشند تلاش کنیم تا با به روزرسانی دانش فنی و نیز مقررات ملی راه بهره گیری از تکنولوژی را برای رفاه ، آسایش و بهداشت هموار کنیم .



آزمايش نشت لوله كشي :

در لوله كشي توكار : مراحل بازديدها ،رفع اشكالات ، آزمايش و صدور تائيديه ، بايد قبل از پوشاندن لوله كشي انجام شود ، پوشاندن هيچ قسمت قبل از تائيديه مهندس ناظر مجاز نمي باشد    .استانداردهای لوله کشی ساختمان

آزمايش با هوا ( نيتروژن ) ، فشار آزمايش 0.7 بار ( 10پوند بر اينچ مربع ) ، فشار سنج مناسب 0 تا 15 پوند بر اينچ مربع و يا 0 تا 1 بار ، زمان تست : حداقل تا 24 ساعت بدون افت فشار - تمام شيرهاي مصرف نصب شده باشند - شبكه لوله كشي گاز با هوا در فشاري برابر 10psi پرگردد .

توجه ۱ : اگر شير اصلي داخل ساختمان باشد ، براي آزمايش لوله رابط بايد شير در حالت بازباشد .

براي پيدا كردن محل نشت هرگز از شعله استفاده نشود براي اين كار از مايع كف كننده (صابون ، مايع ظرفشوئي)استفاده گردد.

توجه ۲ : تست باد لوله ها می بایستی در مرحله آخر بازرسي يعني زمانيكه شيشه ها نصب شده و منزل آماده سكونت مي باشد نيز انجام پذيرد و پس از اين مرحله فرم پنج تکمیل و تحویل مالک و یا مجری گردد . چراكه در مراحل پوشاندن لوله كشي و ساخت ساختمان ، امكان آسيب رساندن به لوله كشي و .. وجود دارد .

توجه مهم : در لوله كشي توكار در صورتيكه قبل از بازديد ، لوله ها پوشانده شده باشند ، مي توان سيستم را تحت فشار 30 پوند بر اينچ مربع ( PSI) به مدت يك ساعت قرار داد ، در صورتيكه نشتي نداشته باشيم و براي لوله كشي مشكلي پيش نيايد ، مي توان به لوله كشي اطمينان نمود و آنرا تائيد كرد .

البته قبل از تائید می بایستی جنس لوله و اتصالات نیز بررسی گردد ، براي تشخيص جنس هم می توان چند جائي را بشكافيم و لوله به قطرهاي مختلف و همچنين اتصالات لازم رااز لحاظ جنس بررسي نمائيم . در قسمتی از شکافت ، لوله ای به طول حدود ۳۰ سانتی متر را جدا و آنرا از همه لحاظ ( پرایمر و نوار پیچی ، جنس لوله و .. ) مورد بررسی قرار دهیم . در هر حال بايد روي نقشه قید گردد که : با توجه به اينكه لوله ها قبل از بازرسي پوشانده شده اند ، کنترل به صورت موردی انجام پذیرفت و امكان انجام كنترل کامل از قبيل مسيرها ، نوع مصالح ، عايقكاري و كليه مباحث مطرح شده در مبحث 17 میسر نبوده است .





استانداردهای لوله کشی ساختمان


قبل از اينكه وسائل گاز سوز خود را به سيستم لوله كشي گاز طبيعي وصل نماييد لازم است به چند نكته مهم توجه داشته باشيد:
لوله‌كشي داخلي توسط شركت مجري تحت فشار هوا قرارگرفته و هيچگونه افت فشار درگيج (فشار‌سنج) مشاهده نشود. كم شدن فشارداخلي نشانه نشتي در لوله‌كشي گاز مي‌باشد.
مطمئن شويد جهت لوله‌كشي از اجناس استاندارد استفاده شده باشد.
رگولاتور و كنتور نصب شده براي ساختماني كه شما در آن زندگي مي كنيد ظرفيت معيني را دارد. چنانچه قصد توسعه لوله كشي داخل و اضافه نمودن وسائل گازسوز را داريد حتماً اين موضوع را با شركت ملي گاز ايران در ميان بگذاريد تا ضمن دريافت راهنمائي هاي لازم در صورتي كه نياز به تعويض رگولاتور و كنتور باشد اقدام گردد.
توسعه لوله كشي داخلي و اضافه نمودن وسائل گازسوز توسط افراد غير متخصص مي‌تواند عواقب وخيمي را براي مشتركين به دنبال داشته باشد.
رگولاتور و كنتور گاز زيرنظر شركت ملي گاز ايران و با رعايت تمامي نكات ايمني و فني و در محل مناسب نصب مي گردد. بنابراين فقط شركت ملي گاز ايران مجاز است در صورت لزوم محل آنها را تغيير دهد.
رگولاتور مجهز به وسائل ايمني خاصي است كه در صورت بروز نقص در سيستم لوله كشي شهر ، به طور اتوماتيك جريان گاز را قطع مي كند تا مصرف كنندگان در معرض هيچگونه مشکلي قرار نگيرند. از دستكاري كنتور و رگولاتور اكيداً خودداري نمائيد و چنانچه در اين تجهيزات اشكالي ملاحظه گرديد سريعاً با تلفن 194 (مركزپيام) و يا امداد گازرساني كه شماره آن در پشت قبض ذكر شده است تماس حاصل فرمائيد.
در هنگام قطع گاز از شبكه شهر و در مرحله نخست فوراً شير اصلي گاز را بسته و سپس شيرهاي مصرفي خانگي كليه واحدها درساختمان را ببنديد.
راه‌اندازي مجدد لوله‌كشي گاز بايستي با حضور كليه ساكنين و کنترل بسته بودن کليه شيرها و نهايتاٌ تخليه هوا ازدورترين شيرها در هر واحد و هماهنگي با شركت گاز انجام شود.    استانداردهای لوله کشی ساختمان





استانداردهای لوله کشی ساختمان

قسیم بندی لوله ها(آشنایی با لوله و اتصالات (قسمت اول) )
تقسیم بندی لوله ها

لوله ها به دو دسته کلی تقسیم می شوند.

الف: تیوب(Tube): دسته ای از لوله ها که بر اساس قطر خارجی و

ضخامت جدار آن بر حسب BWG(Birmingam Wire Size)

ساخته می شوند و در مبدلهای حرارتی ، خطوط ابزار دقیق و اتصالات کوچک

بر روی کمپرسورها ،بویلرها و یخچالها نصب می شوند.

ب: پایپ (PIPE):دسته ای از لوله ها که بر اساس اندازه اسمی و ضخامت

جداره برحسب SCH شناخته می شوند. از این دسته از لوله ها در صنایع

مختلف مانند نفت، گاز ، پتروشیمی و...استفاده می شود.









استانداردهای لوله کشی ساختمان
استانداردهای لوله کشی ساختمان


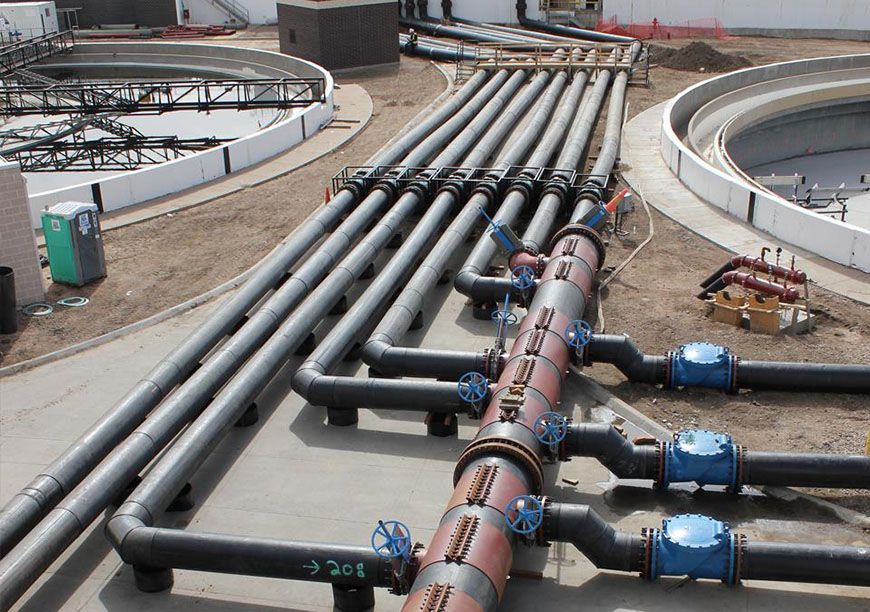

انواع لوله ها :

از منظر طرز تهیه لوله ها در 4 دسته شناسایی میشوند. استانداردهای لوله کشی ساختمان

لوله های بدون درز
لوله ها آهن گری شده
لوله های جوشکاری شده
لوله های ریخته گری شده
لوله های بدون درزSeamless به 4 روش ساخته می شوند.

الف: روش سمبه زنی دورانی گرم(Hot Rotary Piercing): در این

روش شمش فولاد را تا دمای 1200-1300 گرم نموده و د رچهار مرحله

(سوراخ زنی Piercing Mill بوسیله دوران شمش مابین دو غلطک و

سمبه) ،(تکمیل کننده سوراخ Plug rolling Mill) ،(مدور سازی داخل

Reeling Mill) و ( بخش سایز کننده Sizing Mill بوسیله دو غلطک

چرخان جهت ایجاد ضخامت مناسب) لوله شاخته می شود.

روش دوم:(Pilger Mill Process): در این روش لوله های سوراخ شده

را مابین دو غلطک فرم دار در حالت گرم جندین مرتبه حرکت می دهنددر این

فرآیند بدلیل آنکه سایز داخلی لوله بوسیله سمبه تثبیت می شود، قطر خارجی

بوسیله زائده روی غلطکها حاصل می شود.

روش سوم:Push Bench Process: در این روش ابتدا صفحات پهن

و ضخیم را بوسیله سمبه گرد و بصورت نعلبکی در آورده و سپس بوسیله نبه

روش چهارم: Extrusion

Process: در این روش شمش را تا دمای 1250 درجخ گرم نموده و با

قرار دادن آن درون یک محفظه و فشار یک سمبه لوله را سوراخ نموه و در

نهایت مجعم لوله و سنبه را از درون یک سوراخ هدایت می نمایند تا قطر خارجی

مورد نظر جهت لوله حاصل شود     استانداردهای لوله کشی ساختمان
