اموزش دریل کاری نما ساختمانی  در خیابان یوسف اباد

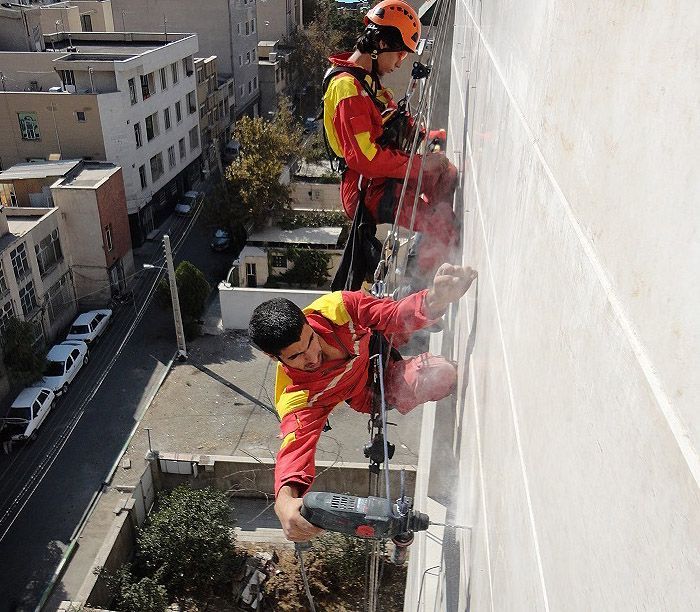

پيچ و رولپلاک سنگ نمای ساختمان با استفاده از تکنیک راپل

پیچ و رولپلاک سنگ نما : پیچ و رولپلاک نما با استفاده از پیچ های ضد زنگ و گالوانیزه 10*2.5  برتر 6 سانتی متری و رولپلاک مخصوص

مخفی کردن دهانه پیچ ها با استفاده از بتونه مخصوص ( همرنگ سنگ نما ) جهت زیبایی بصری نما

در مواقعی که مصالح (ملات سیمان ) به میزان کافی زیر سنگ نباشد و یا از رابیتس با مصالح کم استفاده شده باشد دیتایل اجرایی تغییر و بجای استفاده از پیچ و رولپلاک از انکرها و چسب های ضد زلزله  استفاده میشود .(توضیحات تکمیلی ذیل صفحه )


مواردی که میبایستی قبل از پیچ و رولپلاک سنگ نما بررسی شوند :

    تشخیص نوع سنگ ،رنگ سنگ و ضخامت سنگ نمای ساختمان









دریل کاری ساختمانی در سعادت اباد
دریل کاری ساختمانی در خیابان یوسف اباد


    بررسی کیفیت سنگ و رگه های موجود در سنگ نما


    تعیین قطر سنگ و ابعاد سنگ


    تعیین دیتایل نصب سنگ نما


    انتخاب روش اجرای کار و تعیین مصالح مصرفی مورد نیاز


    تعیین ساختار و مصالح مصرفی دیوار زیر سنگ


    برآورد ضخامت ملات (مصالح) زیر سنگ جهت انتخاب اندازه پیچ مصرفی


قبل از اجرای فرآیند پیچ و رولپلاک نما ،رعایت موارد فوق الذکر و همچنین کار با ابزار و ادوات استاندارد و کالیبره و انجام کار پیچ و رولپلاک بوسیله پیمانکار فنی ،مجرب و کارآزموده و ماهر که اشراف کامل به مقوله صخره نوردی صنعتی (دسترسی با طناب ) داشته باشد مزید علت خواهد بود .

چرا که در غیر اینصورت با وارد کردن تنش های غیر اصولی به هنگام سوراخ کاری با دریل چکشی سنگ نمای ساختمان موجب آسیب دیدگی و در نهایت سقوط سنگ ها خواهیم شد .


نکات مهم در پیچ و رولپلاک نمای سنگی :

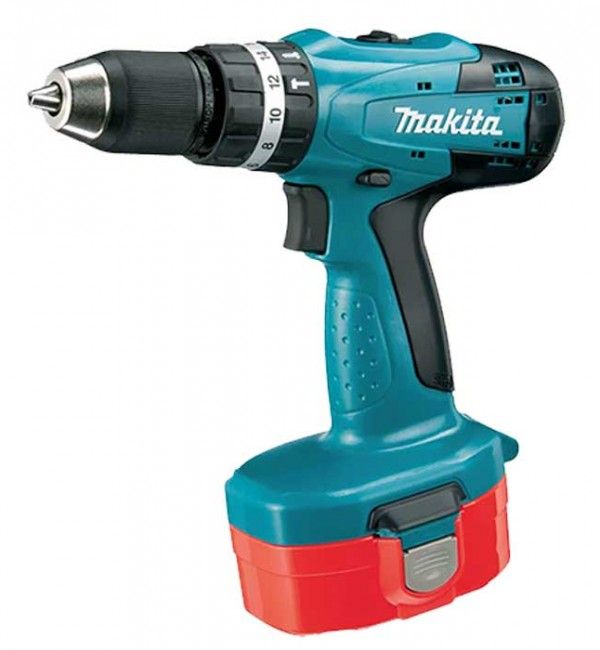

    استفاده از دریل چکشی استاندارد و کالیبره و مته 4 شیار 2 الماسه برند برتر


    دریل مربوطه میبایستی حتما مجهز به دیمر باشد جهت تنظیم سرعت سوراخ کاری در پروسه پیچ و رولپلاک سنگ نما


    اندازه قطر سوراخ ها حداکثر 7 میلیمتر و حداقل 6 میلیمتر میباشد .


    استفاده از پیچ  گالوانیزه 10*2.5 برتر 6 سانتیمتری و رولپلاک مخصوص


    پوشاندن روی پیچ ها با بتونه همرنگ سنگ


    به کارگیری انکرهای پلاستیکی اچ یو دی و دی بی زد برند اروپایی (آلمان) در مواقعی که امکان پیچ و رولپلاک سنگ نما وجود ندارد


    به کار گیری چسب پلی یورتان و اپوکسی مگامکث در جاهائیکه به علت عرض کمتر از ده سانتیمتر سنگ و یا قطر بیشتر از 3 سانتیمتر سنگ و یا حجیم بودن سنگ امکان پیچ و رولپلاک سنگ نمای ساختمان وجود ندارد


    به کارگیری بست ها و کمربندهای فلزی (تسمه ای) جهت نگهداری سنگ های خاص در ارتفاع


    کارگذاری و تعویض سنگ های افتاده و یا سنگ های معیوب به شیوه چسب سنگ و پیچ و رولپلاک سنگ نمای ساختمان به شرح ذیل : (رعایت استاندارد مربوط به کارگذاری سنگ نما)


    اندازه گیری ابعاد سنگ های افتاده


    تهیه سنگ و ابعاد کردن سنگ ها با مینی فرز


    سوراخ کاری سنگ


    پاکسازی محل نصب سنگ بر روی نما


    چسب زدن پشت سنگ (چسب سنگ) و نصب سنگهای ریخته شده با پیچ و رولپلاک


    بتونه کردن روی پیچ ها با بتونه همرنگ سنگ جهت مخفی کردن سوراخ پیچ و رولپلاک


    چسباندن سنگ هایی با عرض کم که امکان پیچ و رول پلاک وجود ندارد با چسب ضد زلزله


    پرکردن ژوئن های سنگ های باریک کمتر از 10 سانتی متر (مستعد ریزش) با چسب ضد زلزله


    درزبندی و بند کشی کلیه سنگ های نصب شده : بندکشی و درزبندی بین سنگ های نما جهت جلوگیری از نفوذ آب (عامل مخرب) چرا که آب نفوذکرده در دمای زیر صفر یخ زده و حجمش زیاد شده و باعث فشار دادن سنگ و درنهایت سقوط سنگ میشود .



 اموزش دریل کاری نما ساختمانی  در خیابان یوسف اباد







دریل کاری ساختمانی
دریل کاری ساختمانی



انکر پلاستیکی با توانایی بازشدن از وسط ،چپ و راست و مورد استفاده در زمانهایی که مصالح پشت سنگهای نما کافی نیست (حدود 2 تا 3 سانت) و استفاده از رولپلاکهای معمول امکان پذیر نباشد .

در صورت کافی نبودن مصالح در پشت سنگهای نما ،پیچ و رولپلاکهای معمولی در قسمتهای بدون مصالح (گپ)باز میشوند و در نهایت باعث هرز گشتن پیچ میشود .استفاده از انکر پلاستیکی   اچ یو دی به جای پیچ و رولپلاک سنگ این مزیت را دارد که این انکر دقیقا در پشت سنگ باز شده و عمل محکم سازی سنگ را انجام میدهد .

این انکر در 2 سایز متفاوت برای سوراخ کاری با قطرهای 6 و 8 میلیمتر با پیچ های 5 و 6 سانتیمتری به کار برده میشوند که مته شماره 7 عمدتا برای سنگ هایی با عرض بیشتر و مته شماره 6 برای ستگ هایی با عرض کم (ستون ها ، قاب پنجره و ... ) استفاده می شوند .

این انکر با ضمانت شرکت سازنده (محصول آلمان) توانایی نصب در هر نوع مصالح پایه و نیز با پیچ هایی با طول های متفاوت قابل استفاده میباشد .

این انکر نیز در هنگامی استفاده می شود که مصالح پشت سنگ کمتر از حد استاندارد (حدود 2 سانت) و یا دارای حفره (خلل و فرج) باشد که در این حالت پیچ و رولپلاکهای معمولی کاربری نداشته و امکان تثبیت سنگ و کامل بسته شدن پیچ روی رولپلاک وجود ندارد چرا که پیچ به فضای خالی پشت سنگ رسیده و آزادانه میگردد و سفت نمیشود .

این انکر در سوراخ با قطر 6 میلیمتر قرار میگیرد و با ضربه چکش به زائده آن نیمی از میله استوانه ای داخل از وسط به صورت پروانه ای باز شده و در نهایت عمل محکم کاری و تثبیت سنگ انجام میگیرد .

این انکر با چکش نصب میشود و سایز سوراخ کاری آن پایین است .

 اموزش دریل کاری نما ساختمانی  در خیابان یوسف اباد




چسب های مگامکث و مگا یورتان (اسکوپ سنگ نما)

یکی از اصلی ترین کاربردهای این چسب ها در زمانهایی است که به دلایلی امکان پیچ و رولپلاک سنگ ( اسکوپ )وجود ندارد .

استفاده از چسب های اپوکسی و پلی یورتان مگامکث (اولین و تنها چسب های فوق قوی و ضد زلزله در دنیا)بسیار مناسب و کارآمد جهت تثبیت کردن سنگ های حجمی و سنگین به فلز ،بتن و سنگ و همچنین مناسب جهت بولتهای صفحه ستون با ضمانت مادام العمر دارای استاندارد ایزو 9001 ،14001 میباشد .

این محصول دو جزئی و بر پایه اپوکسی و پلی یورتان می باشد و بسیار مقاوم و قوی و محکم است که در تمامی شرایط آب و هوایی (سرد و گرم)به کار می رود و برای چسباندن و اتصال انواع سنگ ،بتن ،آهن و ... در تمام فصول مناسب می باشد .

این ماده بصورت خمیری شکل و رقیق است و برای پرکردن منافذ و شیارهای بتنی به کار میرود . همچنین جهت اصلاح و تعمیرات بتن های قدیمی و سنگ های حجیم و سنگین که امکان پیچ و رولپلاک آنها وجود ندارد و اتصال فلز به بتن در صنعت ساختمان به کار می رود .

این محصول دو جزئی به نسبت مساوی مخلوط و حداقل در 20% سطح استفاده می شود .

حداقل دمای گیرایی 25 درجه سانتیگراد و زمان کار 8 دقیقه می باشد و زمان تثبیت نهایی 72 ساعت می باشد .



 اموزش دریل کاری نما ساختمانی  در خیابان یوسف اباد









دریل کاری نما ساختمانی در سعادت اباد
دریل کاری نما ساختمانی در خیابان یوسف اباد
دسته بندی دریل کاری نما
