طرز کار موتورخانه

موتور خانه برای گرمایش مرکزی ساختمان به کار می رود و ساختمان را از نصب پکیج و اب گرم در  هر واحد ساختمان به صورت جداگانه  بی نیاز می کند .




طرزکارموتورخانه

موتور خانه از چند جزء اصلی به شرح زیر تشکیل شده است :


1 - دیگ اب

2 - مشعل ، که روی دیگ نصب می شود

3 - منبع کوئل

4 - منبع انبساط

5 - پمپ

6 - لوله ها نصبی بین اجزای موتور خانه و انتقال دهنده به طبقات


طرز کار موتورخانه
طرز کار موتورخانه


طرزکارموتورخانه

1 - دیگ اب طرز کار موتورخانه

درون دیگ باید پر از اب باشد تا به وسیله مشعل متصل به ان گرم شود . دیگ ها به صورت پره های جداگانه می باشند که به وسیله دیگ جمع کن به یکدیگر متصل می شوند . بر اساس اندازه ساختمان و احتیاج به اب گرم ساختمان تعداد و اندازه پره ها می تواند متفاوت باشد . اب گرم شده درون دیگ مستقیما به رادیاتور های داخل ساختمان رفته و برای گرم شدن واحدها استفاده می شود . مقداری نیز به منبع کوئل رفته و باعث گرم شدن اب درون منبع کوئل می شود .


2 - مشعل طرز کار موتورخانه

برای گرم کردن آب درون دیگ به کار می رود . با شروع کار دمای اب بالا می رود و زمانی که به دمای مشخصی که در ترموستات تعیین شده است رسید خاموش می شود و هنگامی که دما از حد مشخصی پایین تر بیاید شروع به کار می کند .

3 - منبع کوئل طرز کار موتورخانه

اب گرم شده درون دیگ بعد از انتقال به منبع کوئل وارد لوله های مسی می شود . لوله های مسی دور منبع قرار گرفته شده است . اب گرم بعد از قرارگیری در این لوله ها ، به صورت غیر مستقیم اب درون منبع را گرم می کند . آب گرم داخل منبع کوئل به واحد ها می رود و  برای مصارف شورب و شست و شو استفاده می شود .


4 - منبع انبساط طرز کار موتورخانه

منبع انبساط  معمولا در پشت بام قرار می گیرد و اب بخار شده اضافی درون دیگ به ان منتقل می شود تا در انجا نگهداری شود . زمانی که اب دیگ کم شود از منبع انبساص اب به دیگ تزریق می شود تا سیستم خشک کار نکند .


5 - پمپ طرز کار موتورخانه





طرز کار موتورخانهطرز کار موتورخانه



برای زیاد شدن فشار اب و همچنین کمک به گردش اب درون سیستم موتور خانه از پمپ ها استفاده می شود . بنابر این اب در سیستم گردش می کند و اب گرم درون ان مانند پمپاژ قلب به گردش می آید . طرز کار موتورخانه


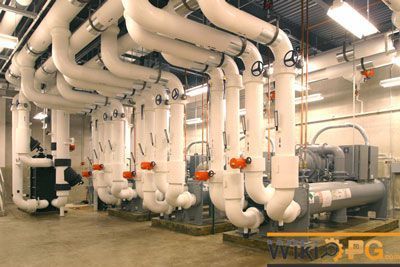

6 - لوله ها نصبی بین اجزای موتور خانه و انتقال دهنده به طبقات

این لوله ها اجزای مختلف موتورخان را به هم وصل می کنند و مانند رگها  اب را درون خود به جریان می اورند . اجرای درست لوله کشی موتورخانه بسیار مهم می باشد و در صورت نداشتن دانش کافی مجری لوله کشی موتورخانه ، سیستم گرمایشی دارای مشکلات بزرگی خواهد شد که هزینه های اقتصادی و زمانی زیادی را به ساکنان ساختمان وارد خواهد کرد.  طرز کار موتورخانه

جمعه, 19 شهریور 1395 22:15

بهینه سازی موتورخانه ها

راهکارهای بهینه سازی مصرف انرژی موتورخانه

بهینه سازی موتورخانه ها



بهینه سازی موتورخانه ها
بهینه سازی موتورخانه ها


1- اصلاح معایب موتورخانه :
الف -  رفع رسوب : رسوب یکی از بزرگترین دلائل افزایش مصرف است . رسوب در سیستم آب گرم مصرفی ، رسوب دیگ آب گرم ، رسوب در لوله کشی ها
ب - ایجاد سیستم مجزا  برای گرمایش منبع کوئل : یکی بودن پمپ گرمایش رادیاتور با منبع کوئل باعث افزایش بی مورد دمای آب گرم مصرفی و چرخش دائمی آب شوفاژ در کوئل میشود . سیستم هوشمند امکانات خوبی برای تنظیم دمای آب گرم مصرفی با کنترل پمپ مجزا کوئل دارد .
ج - انتخاب منبع آب گرم با حجم مناسب : در بسیاری از موتورخانه ها به دلیل کم بودن حجم منبع آب گرم اجبارا دمای موتورخانه را بیشتر از دمای معمولی قرار میدهند .


د - عدم استفاده از مبدل حرارتی صفحه ای برای گرمایش آب گرم مصرفی :
  -   اشکال بزرگ استفاده از مبدل صفحه ای برای آب گرم مرفی رسوب گیری آن است .
  -  اشکال دوم : دمای موتورخانه همیشه باید بیش از 55 درجه باشد در حالیکه سیستم هوشمند هنگام تابستان در ساعاتی که آب گرم بهداشتی استفاده نمیشود دمای موتورخانه را تا 45 درجه کاهش میدهد
  -  اشکال سوم : پمپ اولیه و ثانویه مبدل باید تمام شبانه روز روشن باشد در حالیکه سیستم هوشمند در بسیاری ساعات شبانه روز پمپ منبع کوئل را خاموش میکند . ( ضمن اینکه مبدل صفحه ای پمپهای قوی تری نسبت به منبع کوئل نیاز دارد )
ذ - عدم استفاده از شیر ترموستاتیک : بر اساس شواهد شیرهای ترموستاتیک رسوب میگیرند و در طول زمان واحدهایی که شیر ترموستاتیک دارند نیاز به دمای شوفاژ بیشتری دارند . ( البته این موضوع با قرار دادن رسوب گیر حل میشود )



بهینه سازی موتورخانه ها


2- اصلاح سیستم کنترل موتورخانه :
الف : نصب سیستم هوشمند موتورخانه : کنترل هوشمند موتورخانه بر اساس نیاز ساختمان به گرمایش و سرمایش تجهیزات مورد نیاز را کنترل مینماید . البته لازم است کنترل هوشمند موتورخانه کلیه تجهیزات موتورخانه را کنترل نماید . اجرای ناقص هوشمند سازی موتورخانه معمولا مفید نخواهد بود .
ب - نصب اینورتر : معمولا طراحی پمپها بر اساس حداکثر مصرف میباشد . بنابراین در بسیاری اوقات نیاز نیست پمپ با تمام توان کار کند . کنترل اینورتر را سیستم هوشمند انجام میدهد



بهینه سازی موتورخانه ها
بهینه سازی موتورخانه ها



.
