Thursday, 12 April 2018 07:26

سرویس کولر گازی بوتان

سرویس کولر گازی بوتان

بوتان یکی از قدیمی ترین و معتبرترین برند های تولید تجهیزات گرمایشی و سرمایشی شناخته شده ایرانی است که در طرفداران زیادی در داخل ایران دارد. کولر گازی بوتان با استفاده از دانش روز این نوع سیستم های تهویه تهیه می شود و همانند همه انواع برند های خارجی و داخلی سرویس کولر گازی بوتان از الزامات هر ساله این وسیله خانگی می باشد.

سرویس کولر گازی  باعث می شود تا خیال شما برای یک دوره فعالیت مناسب راحت شود و ضمنا در صرفه جویی هزینه های انرژی و برق و همچنین کاهش استهلاک و بالا رفتن بهره وری کولر این سرویس دوره ای  از واجبات است.

چرا باید اقدام به سرویس کولر گازی بوتان کرد؟

سرویس کولر گازی بوتان


کولر گازی بوتان و یا هر مدل دیگری از کولر گازی ترکیبی از اجزا مکانیکی و اجزا اکترونیکی است که با استفاده از نیروی برق و جریان هوا و قدرت الکتروموتور و ترکیبی از گاز تعبیه شده در کمپرسور اقدام به خنک کردن محیط می کنند.

هر گاه بنا به دلایلی  هر یک از این قطعات حتی بسیار کوچک وظیفه خود را به خوبی نتواند انجام دهد در وظایف سایر اجزا اختلال به وجود می آید و همین موضوع باعث می شود تا کولر گازی زودتر از انچه که تصورش را می کردید خراب شود.

عمده دلایلی خرابی در کولر های گازی گرد و غبار و کثیفی محیط و انجام ندادن اقدامات پیشگریانه به واسطه بازدید های دوره ای از کولر گازی  می باشد. فیلتر کولر های گازی باید در زمان های مناسب تعویض شود و یا شستشو شود و گرد و غبار حاصل از محیط که با گذر از لایه های کولر وارد ان شده اند باید زدوده شوند تا اختلال ایجاد نکنند.


چه زمان هایی باید اقدام به سرویس کولر گازی  کرد؟

سرویس کولر گازی بوتان باید در ابتدای شروع فعالیت سالیانه این کولر ها یعنی اوسط بهار انجام شود. دوره خواب این کولر ها می تواند باعث خشکی و یا رسوب گرفتن قطعات مکانیکی و الکترونیکی دستگاه شده باشد و به همین دلیل باید هر قبل از روشن کردن کولر ابتدا این رسوبات و کثیفی ها پاک شوند.

در ضمن اینکه بازدید و سرویس کولر گازی  در این دوره می تواند به شما در شناسایی هرگونه ایراد جزئی قبل از اینکه تبدیل به یک معضل بزرگ شوند کمک کند. هر چند این ایراد ها را باید تعمیرکار حرفه ای مرتفع کند و لی  در مقاله مربوطه توضیحات کافی برای تعمیر کولر گازی داده شد.

شما می توانید با مراجعه به لینک تعمیر کولر گازی موارد مورد نیاز را مطالعه کنید.

چه اقداماتی برای سرویس کولر گازی بوتان باید انجام شود؟

هر کولر گازی از جمله کولر گازی بوتان دو بخش اصلی دارد. یکی پنل داخلی که همان بخشی است که در اتاق و یا سالن پذیرایی شما نصب می شود و پنل خارجی که در پشت بام و یا تراس تعبیه می شود.

در هنگام سرویس کولر گازی بوتان باید هر دو قسمت را تمیز و بازدید کرد.

    بازدید و سرویس پنل داخلی کولر گازی

برای سرویس پنل داخلی کولر گازی بوتان برق دستگاه باید قطع شود.  سپس قاب جلویی دستگاه را باز کرده و فیلترهای تعبیه شده در جلوی کولر که به منظور تمیز کردن هوای خروجی می باشند را خارج کنید.

فیلتر های جلوی پنل کولر را با فشار آب شستشو دهید. البته اگر مدت زمان زیادی از آخرین تعویض این فیلتر ها گذشته بهتر است فیلتر ها را تعویض کنید.

سرویس کولر گازی بوتان


سنسور داخلی کولر که برای اعلام میزان سرمایش کولر تعبیه شده را باید پس از فیلتر ها تمیز کنید. برای اینکه اگر این سنسور کثیف باشد نمی تواند اطلاعات دقیقی به برد ارسال کند و ممکن است باد گرم و یا سرد تر از حد انتظار از کولر دریافت کنید.

اقدام بعدی در سرویس کولر گازی بوتان در پنل داخلی که اهمیت زیادی دارد شستشو و تمیز کردن  کویل ها می باشد. کویل ها عنصر جریان هوا و خنک کنندگی و عبور هوا را بر عهده دارد. به همین دلیل باید بصورت سالیانه کویل ها و یا فین ها بلا استثنا تمیز شوند.

معمولا برای شستن کویل ها از محلول آب و سرکه و یا آب و الکل استفاده می شود و پس از پاشیدن این محلول با پارچه تمیز و یک برس تمیز به خوبی کویل ها را شستشو می دهند. البته در صورتیکه کولر گازی در محیط هایی تعبیه شده که کویل ها چرب شده باشند مانند آشپزخانه ها باید از محلول های قوی تری برای تمیزی کویل استفاده شود. محلولی مانند گاز پاک کن.

    بازدید و سرویس پنل خارجی کولر گازی

پنل خارجی یا کندانسور به دلیل مجاورت با هوای آزاد خیلی بیشتر کثیف می شود.  برای سرویس پنل خارجی کولر گازی بوتان پس از قطع اتصال برق آن معمول ترین راه برای تمیزی بیرون این کندانسور استفاده از آب با فشار است.

نگران آسیب رسیدن به کولر نباشید. معمولا موتور های کولر گازی بوتان به نحوی تعبیه شده اند که ورود آب به محفظه آنها امکان پذیر نیست.

معمولا در سرویس کولر گازی  بازدید هایی از قطعات در خصوص عدم لقی، نداشتن مشکل فنی و یا نشتی و ... انجام می شود. این بازدید ها اهمیت زیادی دارند . اگر خودتان به اندازه کافی تخصص در این امر ندارید از سرویسکار کولر گازی بخواهید این کار  را برای شما انجام دهد.

در سرویس پنل خارجی کولر گازی  می توانید با رعایت نکات ایمنی و احتیاط بیشتر درب کندانسور را باز کنید و فین های داخلی آن را با اسپری آب و الکل و یا آب و سرکه تمیز کنید.

خشک کردن تمامی قطعات تا جایی که امکان دارد پس از اتمام فرآیند شستشو و سرویس کولر  چه در پنل داخلی و چه در پنل خارجی نباید فراموش شود. ضمن اینکه بهتر است تا حداقل 3 ساعت بعد از شستشو به هیچ عنوان کولر گازی روشن نشود.

سرویس کولر گازی بوتان
سرویس کولر گازی بوتان


دلیل انجام سرویس دوره ای کولر گازی


بازدید دوره ای و شستشوی کولر گازی بوتان عمر مفید کولر گازی شما را تا 15 درصد افزایش خواهد داد. ضمنا کیفیت هوای خروجی بیشتر خواهد بودف کولر سر و صدای کمتری خواهد داشت و میزان مصرف انرژی شما هم تا حدود 20 درصد بهبود می یابد.

گرد و غبار  حاصل از فعالیت های روزمره در داخل و خارج از خانه به سادگی وارد سیستم کولر گازی شما خواهد شد. بر روی قطعات می نشیند و با انباشت شدن می تواند باعث گرفتگی روزنه ها، مسیر ها و یا اتصال کوتاه در کولر گازی شما شود و میزان خرابی و مشکلات دستگاه را تا حدود زیادی افزایش دهد.

گرم شدن باد خروجی دستگاه، سر و صدای زیاد دستگاه، عمل نکردن ولوم دستگاه، بوی بد دستگاه، قطع و وصل شدن دستگاه  و مصرف برق بالای کولر گازی همه به دلیل عدم رعایت سرویس دوره ای کولر گازی است.

به یاد داشته باشید بهترین نوع سرویس کولر گازی بوتان موقعی انجام می شود که ضمن رعایت تمیز کردن پنل داخلی و پنل خارجی یک چک آپ کامل هم از کولر گازی انجام شود.

این کار بهتر است توسط سرویس کار حرفه ای کولر گازی انجام شود. سرویسکار های ماهر می دانند که به غیر از شستشو  و تمیز کاری پنل داخلی و پنل خاجری کولر گازی باید سایر قطعات مانند ترموستات، فن ، صدای موتور، کمپرسور، فیوز ها، دمای خروجی، نشتی، راه های تامین هوا و خروج هوا، مسیر لوله های کولر، رسوب های موجود و ... را چگونه و با چه ابزاری

تست و کنترل کند تا بهترین بازخورد را داشته باشد و بیشترین اطمینان را به همراه داشته باشد.

سرویس کولر گازی بوتان

برنامه  بازدید دوره ای کولر گازی بوتان معمولا پیشنهاد می شود در دوره های قبل و بعد از استفاده صورت بگیرد. البته همیشه یک بار در سال و این هم قبل از شروع دوره بهره برداری اهمیت بسیار بیشتری دارد.

سرویس کولر گازی بوتان
سرویس کولر گازی بوتان
دسته بندی سرویس کولر گازی
Saturday, 03 February 2018 07:25

سرویس پکیج بوتان

 سرویس پکیج بوتان

 سرویس پکیج بوتان  در گذشته به طور مختصر از سرویس پکیج دیواری صحبت کردیم و مراحل آن را در 12 بند توضیح دادیم اما این مقاله تنها مختص به سرویس پکیج دیواری بوتان می باشد، در نظر داشته باشید که تفاوت انواع پکیج دیواری معمولا در شکل ظاهری یا ولتاژ آنهاست و از لحاظ نحوه عملکرد و قطعات تفاوت چندانی ندارند.

از مارک های معروف پکیج دیواری بوتان می توان Optima، Alta ،Calda Venezia را نام برد.

 سرویس پکیج بوتان

تمامی مراحلی که در مقاله سرویس پکیج دیواری از آنها سخن گفتیم شامل سرویس پکیج بوتان نیز می شود و همچنین در سرویس پکیج بوتان انجام موارد زیر نیز لازم است:

چک کردن سنسورها: از وظایف سنسورتبدیل کمیت های فیزیکی معین به کمیت الکتریکی می باشد، اگر سنسور خوب کار نکند و نسبت به دما حساسیت لازم را نداشته باشد عملکرد پکیج را مختل می کند.

اسید شویی: زمانی که پکیج رسوب گرفته است با استفاده از یک پمپ اسیدشوی اقدام به رسوب گیری می کنیم، بهتر است برای انجام این کار از پمپ کولر و جوهرنمک استفاده نشود، دقت کنید که از اسید رقیق بهره برده و حتما از دستکش و ماسک مخصوص استفاده کنید.

استفاده از صافی: در صورت وجود صافی در سر راه برگشت پمپ آن را تمیز کرده ( اگر صافی گیر داشته باشد احتمال هواگرفتن رادیاتورها وجود دارد) و همچنین اگر صافی وجود ندارد یک صافی مناسب بر سر راه آن مسیر قرار دهید.



 سرویس پکیج بوتان

 سرویس پکیج بوتان
سرویس پکیج بوتان



سرویس، تنظیم و تست قطعات: در پکیج شوفاژ دیواری بوتان بعضی قطعات مانند فلو رگلاتور، قطعات فن، مشعل، الکترودها، مبدل ها، NTC، ایرونت، قطعات هیرولیک های چپ و راست، محدود کننده آب، شلنگ ها ( اطمینان از عدم پوسیدگی ) باید بررسی شوند و سرویس آنها انجام گیرد.

سرویس پمپ: برای بهبود کار پمپ حتما آن را سرویس کرده ( استفاده از مواد شوینده مانند مایع ظرف شویی برای لغزنده کردن رتور مجاز است)

قبلا اشاره شد که سرویس پکیج بهتر است به صورت دوره ای انجام شود و نیز برای سرویس پکیج دیواری بوتان بهتر است هر 6 ماه یکبار اقدام به سرویس پکیج کنیم زیرا زمانی که پکیج در حالت تابستانه است، آبی که از زمستان در پکیج بوده باعث رسوب گرفتگی در مسیر مدار گرمایش می شود و لازم است که بعضی قطعات مانند محدود کننده آب تعویض شود، اگر

رسوب گیری به خوبی انجام نشود گردش آب هم دچار مشکل می شود.

 سرویس پکیج بوتان
سرویس پکیج بوتان


 سرویس پکیج بوتان


یکی از مشکلات اصلی هنگام تعمیر پکیج مسئله سرد و گرم شدن آب است زیرا زمانی که دستگاه از حالت زمستانه وارد حالت تابستانه می شود و شیر سه طرفه می خواهد عمل کند مسیر دچار رسوب گرفتگی است و این عمل را دچار مشکل می کند، با انجام به موقع سرویس پکیج از بروز این مشکلات جلوگیری کنید.

دسته بندی پکیج بوتان
Monday, 29 January 2018 11:27

آموزش سرویس پکیج بوتان

آموزش سرویس پکیج بوتان



در گذشته به طور مختصر از سرویس پکیج دیواری صحبت کردیم و مراحل آن را در 12 بند توضیح دادیم اما این مقاله تنها مختص به سرویس پکیج دیواری بوتان می باشد، در نظر داشته باشید که تفاوت انواع پکیج دیواری معمولا در شکل ظاهری یا ولتاژ آنهاست و از لحاظ نحوه عملکرد و قطعات تفاوت چندانی ندارند.

از مارک های معروف پکیج دیواری بوتان می توان Optima، Alta ،Calda Venezia را نام برد.



تمامی مراحلی که در مقاله سرویس پکیج دیواری از آنها سخن گفتیم شامل سرویس پکیج بوتان نیز می شود و همچنین در سرویس پکیج بوتان انجام موارد زیر نیز لازم است:

آموزش سرویس پکیج بوتان


چک کردن سنسورها: از وظایف سنسورتبدیل کمیت های فیزیکی معین به کمیت الکتریکی می باشد، اگر سنسور خوب کار نکند و نسبت به دما حساسیت لازم را نداشته باشد عملکرد پکیج را مختل می کند.

اسید شویی: زمانی که پکیج رسوب گرفته است با استفاده از یک پمپ اسیدشوی اقدام به رسوب گیری می کنیم، بهتر است برای انجام این کار از پمپ کولر و جوهرنمک استفاده نشود، دقت کنید که از اسید رقیق بهره برده و حتما از دستکش و ماسک مخصوص استفاده کنید.

استفاده از صافی: در صورت وجود صافی در سر راه برگشت پمپ آن را تمیز کرده ( اگر صافی گیر داشته باشد احتمال هواگرفتن رادیاتورها وجود دارد) و همچنین اگر صافی وجود ندارد یک صافی مناسب بر سر راه آن مسیر قرار دهید.





آموزش سرویس پکیج بوتان
آموزش سرویس پکیج بوتان


سرویس، تنظیم و تست قطعات: در پکیج شوفاژ دیواری بوتان بعضی قطعات مانند فلو رگلاتور، قطعات فن، مشعل، الکترودها، مبدل ها، NTC، ایرونت، قطعات هیرولیک های چپ و راست، محدود کننده آب، شلنگ ها ( اطمینان از عدم پوسیدگی ) باید بررسی شوند و سرویس آنها انجام گیرد.

سرویس پمپ: برای بهبود کار پمپ حتما آن را سرویس کرده ( استفاده از مواد شوینده مانند مایع ظرف شویی برای لغزنده کردن رتور مجاز است)

قبلا اشاره شد که سرویس پکیج بهتر است به صورت دوره ای انجام شود و نیز برای سرویس پکیج دیواری بوتان بهتر است هر 6 ماه یکبار اقدام به سرویس پکیج کنیم زیرا زمانی که پکیج در حالت تابستانه است، آبی که از زمستان در پکیج بوده باعث رسوب گرفتگی در مسیر مدار گرمایش می شود و لازم است که بعضی قطعات مانند محدود کننده آب تعویض شود، اگر

رسوب گیری به خوبی انجام نشود گردش آب هم دچار مشکل می شود.







آموزش سرویس پکیج بوتان
آموزش سرویس پکیج بوتان




آموزش سرویس پکیج بوتان


یکی از مشکلات اصلی هنگام تعمیر پکیج مسئله سرد و گرم شدن آب است زیرا زمانی که دستگاه از حالت زمستانه وارد حالت تابستانه می شود و شیر سه طرفه می خواهد عمل کند مسیر دچار رسوب گرفتگی است و این عمل را دچار مشکل می کند، با انجام به موقع سرویس پکیج از بروز این مشکلات جلوگیری کنید.

نکات قابل توجه در آموزش سرویس پکیج بوتان

     نشتی آب را در سیستم بگیرید، افت فشار آب در مدار گرمایش می تواند ناشی از نشتی سیستم باشد.
    فاصله بین الکترود جرقه زن و مشعل به طور مناسب تنظیم شود.
    استفاده از قطعات گاز شهری به جای گاز مایع خطر انفجاری روشن شدن را به همراه دارد.
    با استفاده از شیر هواگیر اتوماتیک عمل هواگیری را با دقت انجام دهید.
    فشار گاز و فشار آب را در حد مطلوب و مناسب تنظیم کنید.
    همه قطعات را از جمله رادیاتورها را تمیز کرده و به اصطلاح برق بیندازید.
    در آخر عملکرد قطعات و پکیج را تست کرده و از سرویس مناسب خود مطمئن شوید.

آموزش سرویس پکیج بوتان


پکیج های بوتان در مدل ها و انواع مختلفی با ظرفیت و ولتاژ متفاوت در بازار عرضه می شوند و گفته شد که معمولا عملیات سرویس پکیج به صورت یکسانی است و بسته به نوع دستگاه تفاوت های ناچیزی دارند، قبل از انجام سرویس پکیج یا هر عملیات دیگری بر روی پکیج دیواری حتما دفترچه راهنمای آن را مطالعه کنید و درصورت ایجاد هرگونه سوال تیم تاسیسات  تعمیر

کاران  ساعته آماده پاسخ گویی می باشد.

دسته بندی پکیج بوتان
Saturday, 27 January 2018 15:13

مشکلات پکیج بوتان

مشکلات پکیج بوتان


مشکلات پکیج بوتان  در پی تکمیل مطلب مشکلات پکیج دیواری بر آن شدیم تا برای افزایش آگاهی شما عزیزان از مشکلات رایج پکیج بوتان نیز صحبت کنیم، پس از استفاده طولانی مدت از این پکیج مشکلاتی بروز و ظهور پیدا می کنند که عموما تکنسین های مجرب باتجربه با این موارد آشنایی دارند.

مشکلات پکیج دیواری بوتان عبارتند از:

    اختلال عملکرد سنسور مدار گرمایش: در مدار گرمایش پکیج به منظور کنترل دمای آب در مسیر خروجی آب گرم مصرفی، یک سنسور قرار داده شده است، وظیفه این سنسور هشدار دما به برد و در پی آن تنظیمات ارتفاعات شعله و یا خاموش و روشن شدن آن است، با خراب شدن این سنسور دستگاه قادر به فهم دمای مطلوب نمی باشد و کاربر از زمان بهره برداری از

آب گرم آگاه نمی شود.

مشکلات پکیج بوتان


 خرابی پرشر سوییچ هوا: این قطعه بالای محفظه احتراق و نزدیک به فن دستگاه قرار دارد، اهمیت این قطعه از این نظر است که باید صحت کارکرد فن را تایید کند و در دو مرحله توسط برد کنترل می شود، وقتی این قطعه کارایی خود را از دست دهد و برد توانایی باز و بسته کردن آن را نداشته باشد، فن نیز به کار نمی افتد.

   رسوب گرفتن مبدل ها: وظیفه اصلی مبدل ها در پکیج گرم کردن آب شوفاژ سیستم و تامین آب گرم مصرفی است، در پکیج های بوتان معمولا شاهد رسوب گرفتن مبدل های پکیج هستیم که باید رسوب زدایی شده و مسیر آنها باز شود، زمانی که دستگاه در حالت تابستانه قرار دارد این مشکل نمود بیشتری پیدا می کند.


اگر با شما هم با مشکلات گفته شده روبرو هستید جهت آگاهی بیشتر می‌توانید به مطلب تعمیر پکیج بوتان مراجعه کرده  مشکلات پکیج بوتان و یا با ما تماس بگیرید.

دلیل خاموش شدن پکیج بوتان چه می باشد؟

1- یکی از دلایل میتواند این باشد که گاز ورودی قطع شده ودستگاه روشن نمی شود که دستگاه چراغ قرمز ثابت نشان می دهد.

2- دومین دلیل قطع بودن برق دستگاه می باشد.

3- سومین مورد سوختگی برد کنترل می باشد که دستگاه روشن است اما عملیاتی صورت نمی گیرد.

راهنمای پرکردن فشار بار آب پکیج بوتان

شیر کوچکی که زیر دستگاه قرار گرفته شده را باز کرده تا عقربه مانومتر روی عدد 1.5 برود

سپس شیر را میبندیم .

علت افت فشار آبگرم مصرفی

كم شدن فشار پكیج در دو حالت اتفاق میفتد

اول اینكه سیتم لوله كشی شما دچار گرفتگی شده باشد كه میتوان توسط نیروی متخصص شیلنگهای سینک ظرفشویی و شیر پستوار را تعویض و رسوبی که سر شیر ها جمع شده را تخلیه کرد

دوم اینكه دستگاه پكیج شما مبدل ان رسوب گرفته باشد دراین صورت هم میتوان توسط تكنسین دستگاه را باز

كرد تا مبدل ان اسید شویی شود

توجه : اسید شویی مبدل حتما باید توسط نیروی متخصص و با اسید با درصد مجاز صورت گیرد در غیر اینصورت خسارت جبران ناپذیری به پکیج وارد خواهد شد

علت خاموش شدن مکرر پکیج در حین کار

گاهی اوقات پیش می اید كه پكیج شما درحین كار كردن مشعل دستگاه به تناوب خاموش وروشن میشود

این مشكل میتواند به دو دلیل باشد

1-خرابی برد دستگاه

2-كثیف بودن قسمت یون دستگاه

یون به قسمتی گفته میشود كه وظیفه خواندن مشعل برای برد دستگاه را دارد

علت صدای زیاد پکیج بوتان

علت صدای زیاد پکیج بوتان هنگام استفاده از آب گرم و سپس قرمز شدن چراغ و خاموش شدن پکیج به علت رسوب گرفتن مبدل دستگاه می باشد و نیاز به اسید شویی مبدل پکیج می باشد

مشکلات پکیج بوتان
مشکلات پکیج بوتان



مشکلات پکیج بوتان

برای روشن نمودن پكیچ شوفاژ دیواری ابتدا پس از نصب دستگاه توسط نصاب مجرب و با رعایت اصول نصب و ایمنی مراحل زیر را انجام می دهیم

چك نمودن برق ، تهویه ، آب ،گاز و روان كاری دستگاه

ولتاژ برق ورودی مناسب باشد (220 ولت)

ورودی هوا برای احتراق كامل دستگاه مناسب باشد و همچنین از دود كش مناسبی برای خروج گاز های حاصل از احتراق بهره مند باشد

دستگاه را از آب پر نموده و فشار آن را به كمك فشار سنج روی دستگاه بر روی 1.5 بار تنظیم نماییم

ورودی گاز با فشار مناسب برای دستگاه محیا باشد (برای گاز شهری فشار 17.8 میلی بار )

با بازنمودن پیچ پشت پمپ از حركت روان آن مطمئن شوید

پس از چك نمودن مراحل بالا و اطمینان از صحت آنها برای روشن نمودن دستگاه به شرح زیر اقدام می كنیم

بر روی پنل پكیج شوفاژ دیواری كالدا تجهیزات زیر وجود دارد

مشکلات پکیج بوتان





مشکلات پکیج بوتان
مشکلات پکیج بوتان


برای روشن نمودن دستگاه كافیست در تابستان كلید انتخاب فصل را بر روی حالت تابستانه قرار دهیم در این حالت دستگاه فقط دستگاه آبگرم مصرفی را تامین می كند

برای روشن نمودن دستگاه در زمستان ابتدا شیر های ورود و خروج آب شوفاژ را باز نموده سپس كلید انتخاب فصل دستگاه را در حالت زمستانه قرار می دهیم در حالت دستگاه هم آبگرم شوفاژ را تامین می كنند هم آبگرم مصرفی با این نكته اولویت همه پكیج های شوفاژ دیواری در تامین آب گرم مصرفی می باشد

دو پیچ تنظیم دما (پتانسیومتر یا ولوم ) در دو طرف كلید انتخاب فصل قرار دارد كه به كمك آن می توان دمای آب خروجی شوفاژ و مصرفی را تنظیم نمود برای آب مصرفی حداكثر 65 درجه و آبگرم شوفاژ 85 درجه سانتیگراد می باشد

قسمت بالای فشار سنج ترمومتر دستگاه قرار دارد كه می توان از روی آن دمای آبگرم شوفاژ را قرائت نمود

در صورتی كه مراحل بالا را صحیح اجرا كرده باشید و همچنین دستگاه سالم باشد دستگاه به عملكرد خود طبق انتخاب ما ادامه می دهد

دسته بندی پکیج بوتان
Saturday, 30 December 2017 10:09

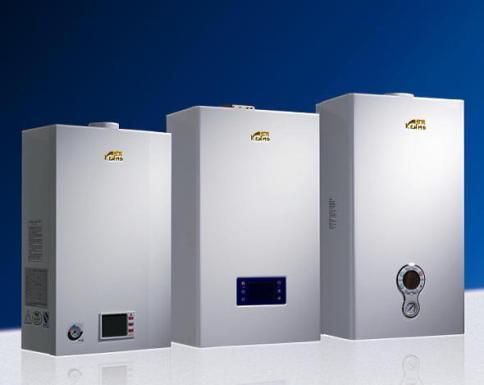

مشخصات پکیج بوتان

مشخصات پکیج بوتان

پکیج دیواری بوتان از با کیفیت ترین و خوشنام ترین پکیج دیواری در ایران می باشد. در این قسمت شما می توانید قیمت پکیج دیواری بوتان و مشخصات فنی آن ها را ملاحظه نمایید. پکیج بوتان در مدل های مختلف برای نیاز های مختلف تولید شده اند پکیج دیواری بوتان با تکیه به تجربه 20 ساله این شرکت در تولید پکیج دیواری دارای نیروی خدمات بسیار گسترده در سراسر

ایران می باشد. پکیج بوتان دارای 24 ماه ضمانت شرکت صنعتی بوتان می باشدپکیج های شوفاژ دیواری بوتان جایگزین مناسبی برای سیستم های گرمایش مرکزی (موتورخانه) هستند که ضمن تامین گرمایش مطبوع و آب گرم واحدهای مسکونی، فاقد محدودیت های موتورخانه بوده و آسایش بیشتری را فراهم می کنند. پکیج دیواری علاوه بر تامین آب گرم مصرفی در منزل

، آب گرم مورد نیاز برای شو فاژ ها را در زمستان فراهم می کند . استفاده از پکیج دیواری به نسبت آبگرمکن دیواری و سیستم شوفاژ خانه مرکزی مزایای بسیاری دارد .پکیج از نظر میزان صدا بسیار کم صداتر بوده و نوسانات دمای آب در آن اصلا محسوس نیست . روشن شدن و کارکرد آن در مقایسه با آبگرمکن و شوفاژ خانه مرکزی بسیار کم صداتر است و همه مهمتر

راندمان آن در مقایسه با سیستم شوفاژ خانه مرکزی بسیار بالاتر است.از دیگر مزایای استفاده از پکیج ،اشغال فضای خیلی کم در مقایسه با سیستم آبگرمکن ایستاده و سیستم شوفاژ خانه مرکزی می باشد. با تولید پکیج شوفاژ دیواری در سال 1372، برای اولین بار امکان استقلال واحدهای آپارتمانی و کاهش مصرف گاز فراهم شد و با آگاه شدن تدریجی خانواده ها از

مزایای متعدد این فن آوری جدید، استقبال از آن افزایش یافت، به طوری که امروز بخش قابل توجهی از ساختمان ها برای تامین گرمایش و آب گرم به پکیج های شوفاژ دیواری بوتان تجهیز می شوند. حضور همزمان پکیج شوفاژدیواری بوتان در بازار ایران و اروپا، دارا بودن استاندارد ملی ایران و نشان کیفیت اروپا CE و بهره مندی از بزرگترین شبکه تامین قطعات و خدمات رسانی

در ایران از ویژگی های پکیج دیواری بوتان می باشد.

مشخصات پکیج بوتان







مشخصات پکیج بوتان
مشخصات پکیج بوتان



کلیه پکیج های گرمایشی ساخت بوتان دارای گواهینامه CE اروپا بوده و شبکه گسترده خدمات مشتریان با بیش از 1700 سرویسکار مجاز در 650 شهر ایران، آمادگی انجام نصب رایگان و خدمات این محصولات را دارند. پکیج گرمایشی شوفاژ دیواری بوتان دارای 24 ماه گارانتی و 10 سال خدمات پس از فروش همراه با نصب رایگان می باشد.این خدمات تنها توسط شبکه

خدمات شرکت بوتان انجام می گیرد.

پکیج گرمایشی با توجه به شرایط آب و هوایی، موقعیت ساختمان و نوع عایقبندی مشخص می شود، پکیج های 24000 برای متراژ تا 120 متر مربع،


با توجه به استقبال هم‌وطنان نسبت به خرید و استفاده از لوازم خانگی بوتان توانسته است خدماتی با کیفیت در خصوص سرویس، نگهداری و تعمیر پکیج شوفاژ دیواری بوتان به ایشان ارائه کند تا فروش این محصولات پایان راه ارتباط با مشتریان نبوده و این ارتباط تا زمانی که از محصولات بوتان استفاده خواهند کرد ادامه داشته باشد.

مشخصات پکیج بوتان


یکی از مهم‌ترین نشانه‌های کیفیت یک محصول شناخت مشتریان از آن محصول است سال‌های سال است که در منازل اکثر هم‌وطنانمان از محصولات بوتان استفاده می‌شود تا این حد استقبال نشانه کیفیت بالای محصولات بوتان و خدمات پس از فروش آن است که هم‌وطنان را ترغیب می‌کند در انتخاب خود پکیج دیواری بوتان را یکی از اولین انتخاب‌های خود قرار دهند.ک از

مهم ترین مواردی که در هنگام خرید یک پکیج شوفاژ دیواری باید به آن توجه نمود میزان خدمات پس از فروش آن پکیج گرمایشی است خوب شاید این جمله کمی کلی باشد زمانی که شما یک پکیج را خریداری می‌کنید مطمئناً بعد مدت‌زمانی استفاده از آن نیاز به تعمیر و سرویس پیدا خواهد کرد و همچنین شما احتیاج پیدا خواهید کرد که یک سری از قطعات مصرفی و

اصلی آن را تعویض کنید حالا فرض کنید که این پکیج شوفاژ دیواری در کشور شما تولید نشده باشد و به‌هیچ‌عنوان لوازم‌یدکی آن قابل دریافت نباشد در این صورت تنها راه شما کنار گذاشتن و عدم استفاده از آن بوده و پرداخت هزینه این چندین برابر هزینه تعمیر آن برای خرید و جایگزین کردن یک محصول نو به‌جای آن است.

ولی اگر این پکیج گرمایشی دارای خدمات پس از فروش خوبی باشد یا اینکه مانند پکیج دیواری بوتان در کشور خودتان تولید شود شما می‌توانید در کمترین زمان ممکن به خدمات و تعمیرات پکیج دسترسی پیداکرده و در کمال آرامش آن را برای استفاده مجدد آماده کنید این‌یکی از مشخصه‌های خرید پکیج دیواری است که بسیاری از مردم در هنگام خرید به آن توجه نکرده

و به‌سادگی از کنار آن عبور می‌کند و به‌هیچ‌عنوان داشتن نمایندگی تعمیرات پکیج دیواری بوتان  را جدی نمی‌گیرند.000 برای متراژ تا 180 متر مربع و مدل 36000 برای فضای 250 متر مربع مناسب می باشد. طبق مبحث 17 مقررات ملی ساختمان (1390) حداقل متراژ قابل تایید برای نصب پکیج در واحد آپارتمانی (مسکونی یا اداری ) 64 متر مربع می باشد و در غیر اینصورت

تعبیه دریچه تامین هوای تازه جهت احتراق مناسب در محل نصب پکیج الزامی می باشد.



مشخصات پکیج بوتان
مشخصات پکیج بوتان



دسته بندی پکیج بوتان
Saturday, 08 July 2017 15:38

نصب پکیج دیواری



نصب پکیج دیواری

شرایط مورد نیاز محل نصب دستگاه :

حجم فضای محل نصب دستگاه :

  • محل نصب دستگاه باید کلیه شرایط مورد نیاز دودکش را دارا باشد .
  • به ازاء هر کیلو وات توان دستگاه به 1 متر مکعب فضا نیاز است.

به طور مثال دستگاهی که 24 کیلو وات توان دارد به 24 متر مکعب فضا نیاز دارد.
در صورتی که حجم محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد، باید فضای محل نصب دستگاه را به اتاق مجاور و یا فضای آزاد ارتباط داد که می توان بوسیله بریدن بالا و پایین درب اتاق به اندازه 5 سانتیمتر و یا قراردادن هواکش های مشبک در بالا و پایین درب فضای محل نصب دستگاه را به اتاق مجاور به صورت دائماً باز ارتباط داد.

نکته مهم :
در صورتی که فضای محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد و نیاز بود که فضای محل نصب دستگاه به اتاق مجاور و یا هوای آزاد ارتباط داده شود حتماً باید نوع ارتباط دائماً باز باشد.
به طور مثال نمی توان از پنجره های قابل باز و بسته شدن و یا فن استفاده نمود، زیرا ممکن است که پنجره بدلیلی بسته شود و یا فن خراب شود و اکسیژن اتاق توسط دستگاه مصرف شود و باعث خفگی افرادی که در آن اتاق هستند بشود.

اکسیژن مور د نیاز دستگاه :
علاوه بر اینکه به ازاء هر کیلو وات توان دستگاه به 1 متر مکعب فضا نیاز است، فضای اتاق محل نصب دستگاه نیز باید به محیط هوای آزاد بیرون از اتاق محل نصب دستگاه یک دریچه یا پنجره دائماً باز ارتباط داشته باشد تا اکسیژن مورد نیاز دستگاه از محیط بیرون از اتاق محل نصب دستگاه تامین گردد و هم در صورت نشتی احتمالی، گاز در محیط اتاق جمع نشود.



محل هایی که نمی توان دستگاه را در آنجا نصب نمود :

  • هرگز نباید دستگاه دودکش دار را در مکان هایی زیر 8 متر مکعب یا فضاهای بسیار کوچک نصب نمود.
  • هرگز نباید دستگاه ها را در دستشویی، توالت، حمام ، رختکن، زیرزمین و امثال آن نصب نمود.
  • هرگز نباید دستگاه ها را در مکان هایی که احتمال خطر آتش سوزی دارند مانند : انبار کاغذ، تینر، رنگ و امثال آن نصب نمود.
  • هرگز نباید دستگاه ها را در محل هایی که در آن گاز های اسیدی موجود می باشد ( مانند بالای ماشین لباسشویی و .......) که باعث خوردگی اجزاء داخلی دستگاه شود نصب نمود.



محتویات داخل کارتن :

  • دستگاه
  • نایلون دفترچه راهنما – شابلون نصب – دسته شیر پر کن
  • پلاک سرویس
  • قلاب آویز
  • پیچ ها و رولپلاک
  • حلقه های دودکش ( دستگاه فن دار )

کارتن دستگاه پلمپ بوده و کسی غیر از نماینده مجاز خدمات حق بازکردن کارتن را ندارد و نماینده خدمات نیز زمانی مجاز به بازکردن کارتن می باشد که پیش از بازکردن دستگاه کلیه مراحل توضیح داده شده در بخشنامه وظایف نمایندگان ( اطمینان از نصب بودن رادیاتور ها و ...) را چک کرده باشد نصب پکیج دیواری.



تهیه اتصالات نصب :

  • کلیه اتصالات ( شیلنگ ها، شیر فلکه ها، واشرها و ....)، محافظ برق، سختی گیر و صافی ها که جهت نصب دستگاه توسط نصاب بکار می رود باید از نوع استاندارد و دارای کیفیت بالا باشد.
  • خریئ کلیه اتصالات نصب اعم از شیر فلکه، شیلنگ رابط، نوار تفلون، محافظ برق، سختی گیر و صافی به عهده مشتری می باشد.
  • باید از صافی آب و گاز مناسب استفاده گردد.

  • توجه :
    حتماً از یک محافظ برق مناسب برای پکیج استفاده گردد.
  • هیچگونه لوله کشی بر عهده نماینده خدمات نمی باشد و فقط نصب دستگاه به دیوار رایگان می باشد.
  • نماینده خدمات موظف است تا بعد از نصب دستگاه کلیه اتصالات آب، گاز، برق و دودکش را از لحاظ نشتی تست نماید و مهره های گازی داخل و بیرون دستگاه را آچار کشی نمایدنصب پکیج دیواری .



نکاتی که باید قبل از بازکردن کارتن دستگاه آن ها را چک نمود :

  • نصاب موظف است قبل از اینکه کارتن دستگاه را باز کند نکات ذکر شده در مراحل قبلی را چک نماید و مطمئن گردد که دستگاه فروخته شده به مشتری برای نصب در منزل مشتری مناسب می باشد و بعد از نصب و در مواقع استفاده هیچ مشکلی برای مشتری اعم از دودکش و فشار آب و توانایی گرم نمودن ساختمان و آب گرم مصرفی پیش نخواهد آمد و در صورتیکه دستگاه فروخته شده به مشتری جهت نصب در منزل مشتری مناسب نباشد باید دستگاه به فروشگاه عودت داده شود و دستگاه مناسب منزل مشتری تهیه گردد .

    به طور مثال ساختمان نیاز به دستگاه فن دار دارد، ولی دستگاه دودکش دار فروخته شده است و یا فشار آب ساختمان کم است و آبگرمکن 18 لیتری فروخته شده است .
  • قبل از نصب دستگاه باید کلیه تاسیسات ساختمان شامل آب، برق، گاز، دودکش، رادیاتور ها و شیر های آبگرم مصرفی وصل بشند و در صورتیکه یکی از آن ها آماده نباشد نصاب نباید دستگاه را نصب نماید .
  • نصاب موظف است قبل از نصب دستگاه لوله های رفت و برگشت رادیاتور ها و لوله های آب گرم مصرفی را شستشو دهد تا کاملاً تمیز شوند و از بازبودن مسیر رفت و برگشت رادیاتور ها مطمئن شود.
  • نصاب موظف است با ایجاد مقداری دود از باز بودن مسیر دودکش و کشش مناسب دود مطمئن گردد و سپس اقدام به نصب دستگاه بنماید.
  • جهت محافظت از دستگاه در بربر شوک های الکتریکی مشتری موظف است حتماً یک محافظ برق مناسب تهیه نماید و در صورت موجود نبودن محافظ نصاب نباید دستگاه را نصب و راه اندازی نماید و نصاب موظف است جهت حفاظت از دستگاه در برابر کثیفی داخل لوله های گاز و آب از صافی های استاندارد در بازار استفاده نماید .نصب پکیج دیواری





نصب دستگاه :

  • نصاب موظف است تا قبل از نصب دستگاه پیچ پلاستیکی مشکی رنگ روی شیر هوا گیری را باز کند تا مسیر خروج هوا باز شود. لازم به توضیح است که در صورت باز نشدن پیچ هواگیری هوای سیستم تخلیه نمی شود و وجود هوا در سیستم باعث صدمه دیدن پمپ و مبدل می شود.
  • شابلون نصب را از داخل نایلون دفترچه راهنمای دستگاه بیرون آورده و باید در جای مناسب روی دیوار حدوداً 40 سانتی متر زیر سوراخ دودکش دیوار نصب گردد و سپس با مداد محل هایی که باید سوراخ شود را روی دیوار علامت زده و سپس باید شابلون را از روی دیوار جدا نموده و با مته مناسب، دیوار را سوراخ نموده و پیچ ها و رولپلاک و قلاب آویز روی دیوار و پلاک سرویس را نصب نمود و دستگاه را روی دیوار و در جای خود نصب نمود و شیلنگ ها و شیر فلکه های مورد نیاز را نصب نموده تا دستگاه آماده آبگیری شود . بعد از نصب دستگاه روی دیوار باید ارتباط دودکش را وصل نمود.
  • اگر دستگاه داخل کابینت باشد باید از کف و سقف کابینت بریده شود تا هوا به اندازه کافی به دستگاه برسد و از اطراف 5 ال 10 سانتیمتر با دیواره کابینت کناری فاصله داشته باشد تا برای تعمیرات بعدی امکان دسترسی به دستگاه وجود داشته باشد و دستگاه در محل هایی که امکان دسترسی مناسب جهت تعمیرات را نداشته باشد نباید نصب گردد. بدیهی است بریده شدن کف و سقف کابینت و ..... باید با رضایت خریدار (امضاء) همراه باشد .
  • در دستگاه فن دار در صورت نیاز از حلقه های کم کننده حجم مناسب باید استفاده شود و محل اتصال دودکش به دستگاه توسط واشر چسبی آببندی زرد رنگی که داخل نایلون دفترچه دستگاه است باید آببندی شود.







نصب پکیج دیواری
نصب پکیج دیواری



تست و راه اندازی دستگاه :

  • بعد از نصب دستگاه باید توسط شیر پرکن سیستم داخلی دستگاه و لوله های رابط و رادیاتور ها را آبگیری نمود تا فشار سیستم شوفاژ به 1/5 Bar برسد. سپس نصاب موظف است رادیاتور ها و حوله خشک کن را هواگیری نمایید.
  • نصاب موظف است تا از باز بودن پیچ شیر هواگیری اطمینان حاصل نماید.
  • نصاب موظف است پیچ هواگیری روی پمپ را باز کرده و از گریپاچ نبودن پمپ اطمینان حاصل نماید و هوای داخل پمپ را نیز تخلیه نماید و سپس پیچ را سفت نماید و از چکه نکردن آن اطمینان حاصل نماید و بعد از هواگیری دوباره فشار آب سیستم را چک نماید تا روی 1/5 Bar باشد.
  • نصاب موظف است بعد از آبگیری سیستم از آببندی بودن اتصالات آبی اطمینان حاصل نماید و سپس شیر گاز زیر دستگاه را باز نموده و بوسیله کف صابون از آببندی بودن اتصالات گاز نیز اطمینان حاصل کند و حتماً کلیه مهره های گازی داخل و خارج دستگاه را آچار کشی نماید.
  • بعد از انجام مراحل بالا می توان دستگاه را به برق متصل نمود و دستگاه را راه اندازی نمود و نصاب موظف است تا بعد از راه اندازی دستگاه و در حین کارکرد دستگاه، دوباره اتصالات گازی و برقی را چک نماید تا از نداشتن نشتی در آن ها مطمئن گردد و طزیقه استفاده و نگهداری از دستگاه را به مشتری آموزش دهد.





وظایف تکنیسین های نصب پکیج های گرمایشی :

توجه :
رعایت نکات ذیل و کنترل آن ها قبل از نصب دستگاه به عهده نماینده مجاز خدمات بوده و مسئولیت و جبران هرگونه خسارت وارده مادی و معنوی به مصرف کننده و دستگاه که در اثر عدم رعایت آن ها وارد گردد، به عهده تکنیسین نصب خواهد بود.
در صورت آماده نبودن حتی یکی از موارد ذیل تکنیسین نصب بهتر است دستگاه را نصب نکند .
قبل از نصب دستگاه باید کلیه تاسیسات ساختمان آماده باشد و کنترل آنها به عهده نماینده مجاز خدمات می باشد.





تاسیسات ساختمان شامل :

  • لوله کشی آب سرد و گرم مصرفی و شیر های آب سرد و گرم مصرفی
  • لوله کشی رفت و برگشت رادیاتور ها
  • لوله کشی گاز
  • داشتن دودکش مستقل با سایز 15 و دارابودن حداقل ارتفاع 4 متر برای دستگاه های دودکش دار و برای دستگاه های فن دار دسترسی نزدیک از طریق پنجره یا دیوار خارجی به هوای آزاد.
  • نصب صحیح تمام رادیاتور های ساختمان
  • اطمینان از تامین شدن هوای لازم برای سوختن در دستگاه ( تامین اکسیژن کافی در محل نصب دستگاه ) به صورت گردش طبیعی هوا و بدون استفاده از فن و یا وسیله ای دیگر.
  • صحت سیستم برق رسانی به دستگاه و وجود سیستم ارت و استفاده نمودن از یک محافظ برق مناسب برای دستگاه
  • وصل بودن آب شهر ساختمان و نبودن مشکل در سیستم آب رسانی ساختمان و مناسب بودن فشار آب ساختمان
  • استفاده از رسوب گیر و صافی مناسب





دودکش ساختمان باید دارای شرایط ذیل باشد :

  • دودکش ساختمان باید مستقل و فقط مخصوص همان دستگاه باشد.
  • قطر لوله دودکش داخل دیوار باید 15 سانتی متر باشد.
  • دودکش ساختمان باید دارای حداقل 4 متر ارتفاع از روی دستگاه تا کلاهک تعدیل روی پشت بام باشد. باید در نظر داشت که حداقل ارتفاع موثر دودکش ساختمان برای هر پکیج 4 متر در نظر گرفته می شود ( مطابق استاندارد )
  • دستگاه باید نسبت به سوراخ دودکش روی دیوار 40 سانتی متر پایین تر نصب گردد.
  • طول لوله افقی دودکش دستگاه نباید بیشتر از 20 سانتیمتر باشد و باید دارای شیب مثبت به سمت بالا باشد.
  • اتصالات دودکش دستگاه باید طوری باشد که به هیچ عنوان به داخل ساختمان نشتی نداشته باشد ( نباید دارای منفذ یا سوراخ باشد ) و الزاماًباید به داخل دودکش ساختمان با کشش مناسب متصل گردد.
  • سنسور دود موجود در بعضی از برند ها ( پکیج دیواری بوش ) یک مزیت و تامین کننده ایمنی می باشد که در مواقع برگشت دود به محیط عمل می نماید، بنابراین به هیچ وجه نباید سنسور دود قطع و یا تغییری در آن ایجاد شود و جبران هر گونه خسارت وارده مادی و معنوی به مصرف کننده و دستگاه بر اثر دستکاری در سنسور دود به عهده تکنیسین نصب و در نهایت نماینده مجاز خدمات می باشد.
  • در محل هایی که دودکش مناسب وجود نداشته و یا دودکش موجود در ساختمان از کشش مناسبی برخوردار نمی باشد، باید حتماً از پکیج فن دار استفاده شود.
  • دودکش مخصوص دوجداره پکیج های فن دار وظیفه تخلیه دود دستگاه به محیط بیرون و تامین هوای تازه مورد نیاز سوختن در دستگاه را از محیط بیرون بر عهده دارد و باید وارد محیط آزاد شود و هرگز نباید به داخل دودکش ساختمان متصل شود.



مراحل قبل از نصب دستگاه توسط تکنیسین نصب:

  • نصاب موظف است قبل از نصب دستگاه با ایجاد نمودن مقداری دود، مکش دودکش ساختمان را کنترل کند. اگر گرفتگی در مسیر آن وجود دارد نسبت به برطرف نمودن آن اقدام نموده و مسیر دودکش را باز نماید تا مانعی در مسیر خروج دود نباشد.
  • در قسمت بالای منبع انبساط از یک شیر هواگیری اتوماتیک استفاده شده است که کار تخلیه هوای داخل سیستم را انجام می دهد و روی آن پیچ پلاستیکی سیاه رنگی قرار دارد که نصاب موظف است قبل از نصب دستگاه آن را باز نماید و همواره باید باز باشد و در صورت بسته بودن آن، هوای سیستم به خارج تخلیه نمی شود. لازم به ذکر است که وجود هوا در سیستم باعث صدمه دیدن پمپ می شود و چنانچه پیچ هواگیری توسط تکنیسین نصب باز نشود، هزینه تعویض پمپ و جبران خسارت وارده مادی و معنوی به مصرف کننده و دستگاه به عهده تکنیسین نصب می باشد.
  • شستو شوی داخل لوله های ساختمان به منظور جلوگیری از ورود رسوبات و ........... به داخل دستگاه.
  • استفاده از شیلنگ ها و اتصالات درجه یک و استفاده از یک محافظ برق و رسوب گیر جهت محافظت از دستگاه.
  • برای جلوگیری از رسوب گرفتن مبدل دستگاه ( به خصوص برای شهر هایی که درجه سختی آب آن بالا است مانند : مشهد، قم، خوزستان و ...........) استفاده از یک رسوب زدای مغناطیسی مناسب در مسیر ورودی آب سرد به دستگاه را باید به مصرف کننده توصیه نمود و شرکت های فروشنده هیچ گونه مسئولیتی در مقابل رسوب گرفتن دستگاه ندارد. قطعات رسوب گرفته شده دستگاه توسط تکنیسین نصب به صورت غیر گارانتی تعویض و هزینه آن نقداً دریافت گردد.
  • نصب صحیح و مناسب و مطمئن لوله رابط دودکش از دستگاه به دودکش دیوار و نصب صحصح لوله دودکش دوجداره پکیج فن دار.
  • نصاب موظف است تست نشتی گاز از تمامی اتصالات گازی داخل و خارج دستگاه و همچنین پیچ های محل تست فشار گاز بر روی کنترلر گاز داخل دستگاه را انجام دهد و از عدم نشتی در کلیه اتصالات گازی داخل و خارج از دستگاه مطمئن گردد .
  • چنانچه پکیج در کابینت نصب گردد، حتما باید از اطراف حداقل 10 الی 15 سانتیمتر فاصله داشته باشد تا در صورت نیاز بتوان تعمیرات لازم را بر روی دستگاه انجام داد و بالا و پایین دستگاه کاملاً باز باشد تا هوای مورد نیاز دستگاه تامین گردد و هرگز نباید دستگاه را در محیطی بسته که امکان ورود هوای تازه به آن محل نیست نصب نمود.
  • فشار گاز ورودی به دستگاه در پکیج با گاز شهری 17- 20 Mbar ( میلی بار ) گاز کپسولی 27- 30 Mbar می باشد. دستگاه در مناطقی که افت فشار زیادی دارد کارآیی مناسب را نخواهد داشت و توجه داشته باشید که در مناطقی که مشکل فشار گاز دارند دستگاه را نباید نصب نمود.
  • تکنیسین نصب موظف است پس از نصب دستگاه، سیستم شوفاژ ( رادیاتور ها و دستگاه ) را از طریق شیر پر کن تا حد 1/5 Bar پر از آب نماید و پس از آن رادیاتور ها را از طریق پیچ هواگیری روی آن ها و دستگاه را از طریق بازنمودن پیچ شیر هواگیری روی منبع انبساط دستگاه و پمپ را از طریق پیچ هواگیری روی پمپ هواگیری نماید تا کلیه هوای موجود در سیستم تخلیه گردد.
  • آموزش روش استفاده و نگهداری از دستگاه و تذکر نکات فوق و طرز پرکردن آب دستگاه ( در صورت کم شدن ) به مشتری، به عهده تکنیسین نصب می باشد.
  • جهت نصب و بکارگیری از دستگاه ها لازم است تمامی مقررات و دستورات ایمنی رعایت گردد و تکنیسین نصب موظف است آن ها را مطالعه نموده و در نصب و راه اندازی دستگاه تمامی آن ها را رعایت نماید.





محلی که برای نصب پکیج دیواری انتخاب میشود باید دارای شرایط ذیل باشد :

  • بالای اجاق گاز و سایر وسایل گرمازا نباشد
  • حدالقل فاصله ی دستگاه از دیوار مقابل یک متر باشد
  • حدالقل فاصله از دیوار یا کابینت مجاور از طرفین 15ساتی متر باشد
  • حدالقل فاصله از کف تا زیر پکیج 120سانتی متر باشد
  • حدالقل فاصله ی عمودی از کلاهک تعدیل پکیج تا دریچه دودکش باید 30 سانتیمتر باشد.
    هرگز نباید کلاهک تعدیل پکیج را به دریچه دودکش داخل دیوار نصب نمود و حداقل 30 سانتیمتر پایین تر از دریچه دودکش نصب گردد و هر چه بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب گردد بهتر است.
    زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می شود.
  • در صورتیکه قصد خرید پکیج دیواری دودکش دار دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه کنید که پکیج برای احتراق نیاز به اکسیژن دارد و حتما باید درب کابینت کرکره ای باشد تا پکیج، اکسیژن مورد نیاز خود را از محیط دریافت کند



محلی که برای نصب پکیج دیواری انتخاب میشود باید دارای شرایط ذیل باشد

  1. بالای اجاق گاز و سایر وسایل گرمازا نباشد.
  2. حدالقل فاصله ی دستگاه از دیوار مقابل یک متر باشد.
  3. حدالقل فاصله از دیوار یا کابینت مجاور از طرفین 15ساتی متر باشد.
  4. حدالقل فاصله از کف تا زیر پکیج 120سانتی متر باشد.
  5. حدالقل فاصله ی عمودی از کلاهک تعدیل پکیج تا دریچه دودکش باید 30 سانتیمتر باشد.
    هرگز نباید کلاهک تعدیل پکیج دیواری را به دریچه دودکش داخل دیوار نصب نمود و حداقل 30 سانتیمتر پایین تر از دریچه دودکش نصب گردد و هر چه بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب گردد بهتر است. زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می شود.



  1. در صورتیکه قصد خرید پکیج دیواری دودکش دار دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه کنید که دستگاه برای احتراق نیاز به اکسیژن دارد و حتما باید درب کابینت کرکره ای باشد تا پکیج، اکسیژن مورد نیاز خود را از محیط دریافت کند.



مزایای پکیج دیواری

  1. استقلال واحدهای مسکونی از یکدیگر
  2. استقلال هر واحد مسکونی در تامین آب گرم مصرفی و گرمایش محیط
  3. عدم نیاز به احداث موتور خانه ی مرکزی
  4. امکان کنترل سیستم در داخل ساختمان
  5. عدم هزینه شارژ ماهانه و تعمیر و نگهداری
  6. سهولت در نصب ، راه اندازی ، سرویس و نگهداری
  7. راندمان بالاتر نسبت به موتور خانه مرکزی
  8. امنیت بالاتر بخاطر و جود سنسورهای آب گرم مصرفی و شوفاژ و سنسور دود و .......
  9. عدم اشغال فضای مفید در ساختمانها
  10. ابعاد کوچک، تقریبا به اندازه یک دستگاه آبگرمکن دیواری معمولی
  11. تنظیم دما به میزان دلخواه
  12. تامین آب گرم دائم و فراوان در کمترین زمان و جلوگیری از اتلاف انرژی
  13. هر زمان که شما به آب گرم نیاز داشته باشید دستگاه روشن می شود و در مواقع دیگر خاموش است
  14. ایمنی کامل (دستگاه به صورتی طراحی گردیده که هیچ خطری را متوجه مصرف کننده آن نمی سازد)
  15. عملکرد مطمئن (تامین گرمایش واحدهای مسکونی تا متراژ حداکثر 350 متر مربع به صورت کامل )
  16. کارکرد آرام و بدون صدا
  17. راندمان حرارتی بالا همزمان با صرفه جویی در مصرف سوخت
  18. کوتاه شدن مسیر لوله های انتقال آب گرم رادیاتور و آب گرم مصرفی به محل مورد نظر و در نتیجه جلوگیری از اتلاف انرژی و زمان



محاسبه سر انگشتی برای انتخاب یک پکیج دیواری مناسب

  1. معتدل و مرطوب ( شهر های شمالی )
  • ساختمان های دسته اول: برای هر متر مربع 80 تا 100 وات
  • ساختمان های دسته دوم: برای هر متر مربع 100 تا 120 وات
  • ساختمان های دسته سوم: برای هر متر مربع 120 تا 140 وات



  1. گرم و خشک ( شهر های کوهستانی مانند مشهد، تهران )
  • ساختمان های دسته اول: برای هر متر مربع 100 تا 120 وات
  • ساختمان های دسته دوم: برای هر متر مربع 120 تا 140 وات
  • ساختمان های دسته سوم: برای هر متر مربع 140 تا 160 وات



  1. گرم و مرطوب ( شهر های جنوبی )
  • ساختمان های دسته اول: برای هر متر مربع 60 تا 80 وات
  • ساختمان های دسته دوم: برای هر متر مربع 80 تا 100 وات
  • ساختمان های دسته سوم: برای هر متر مربع 100 تا 120 وات


این اعداد به محاسبه سر انگشتی معروف است و مربوط به مناطق آب و هوایی ایران می باشد.نصب پکیج دیواری





نصب پکیج دیواری

شرایط مورد نیاز جهت استفاده از از پکیج دیواری دودکش دار

  1. قطر لوله دودکش ساختمان برای استفاده از پکیج دیواری باید 15 سانتیمتر باشد.
  2. هر وسیله گاز سوز باید دارای شیر گاز مستقل و یک دودکش مستقل باشد تا مکش دود به درستی انجام شود.
  3. هرگز نمی توان پکیج دیواری را به دودکش های مشترک و شیر گاز مشترک وصل نمود.
  4. چنانچه قسمتی از لوله دودکش در فضای آزاد قرار بگیرد، باید آن قسمت را با عایق پشم شیشه عایق نمود، زیرا اگر بدنه دودکش در اثر تماس با هوای محیط سرد شود، دودی که از آن عبور کرده سرد شده و به سختی تخلیه می شود و موجب می گردد کشش دودکش کم شود و باعث می شود تا دود از دودکش تخلیه نشود و سنسور دود عمل کند و پکیج دیواری خاموش شود. البته این خاموش شدن به خاطر ایمنی مصرف کننده می باشد.



  1. در تمام پکیج های دیواری فاصله از کلاهک تعدیل دستگاه تا کلاهک تعدیل پشت بام ( ارتفاع عمودی دودکش ساختمان ) باید حداقل حدود 4 متر باشد.
  2. طول لوله افقی دودکش نباید از 20 سانتیمتر بیشتر باشد و لوله افقی دودکش باید با شیب مناسب و مثبت به سمت بالا داشته باشد.
  3. در صورتی که از پکیج دیواری دودکش دار استفاده شود، باید انتهای لوله دودکش در پشت بام باید اچ شکل باشد.
  4. هر گاه هر کدام از شرایط مورد نیاز پکیج دیواری دودکش دار فراهم نباشد، نمی توان از دستگاه دودکش دار استفاده نمود و باید از دستگاه فن دار استفاده شود.
  5. دود کش ساختمان باید مستقل و فقط مخصوص همان دستگاه باشد



مواردی که باید قبل از خرید و یا در حین نصب پکیج دیواری به آنها توجه شود

  1. فشار آب شهر در محل نصب پکیج دیواری می باید حد اقل 1 و حد اکثر3.5 اتمسفر باشد.
  2. در صورتیکه بخشی از مسیر دودکش پکیج دیواری، بصورت افقی(بیش از 30 سانتی متر) باشد، استفاده از پکیج های فن دار الزامی است.
  3. در صورتیکه محل نصب پکیج دیواری گازسوز در بالکن یا فضای باز می باشد، باید از وزش مستقیم باد یا جریان تند هوا محفوظ شده باشد.
  4. با توجه به هد پمپ سیر کولاتور در دستگاههای پکیج گرمایشی، حد اکثر طول لوله کشی افقی آب برای رادیاتور های شوفاژ حدود 35 متر می باشد.


ظرفیت حرارتی پکیج های دیواری و زمینی با قدرتی از 20000 تا 50000 وات بر ساعت ساخته میشوند و آنها را مناسب برای واحد های مسکونی از 60 تا 350 متر مربع با ظرفیت های 20 تا 35 هزار وات بر ساعت در نظر میگیرند.

در محل هایی که ارتفاع از سطح دریا بیشتر باشد به ازء هر 600 متر ارتفاع اضافی 30% از ظرفیت حرارتی ناشی از احتراق کاسته میشود و در نتیجه کلیه ی دستگاهای احتراقی دارای ظرفیت خروجی کمتری خواهند بود.

برای جلوگیری از رسوب گرفتن مبدل ( به خصوص برای شهر هایی که درجه سختی آب آن بالا است ) استفاده از یک رسوب زدای مغناطیسی مناسب در مسیر ورودی آب سرد به دستگاه را باید در زمان نصب پکیج دیواری نصب نمودنصب پکیج دیواری





نصب پکیج دیواری



شرایط مورد نیاز جهت استفاده از از پکیج دیواری فن دار



پکیج دیواری فن دار طوری طراحی شده است که نیازی به دودکش ساختمان ندارد و هوای مورد نیاز سوختن در دستگاه از محیط آزاد ( بیرون از محل نصب دستگاه ) به داخل دستگاه مکیده می شود.

به همین دلیل پکیج دیواری فن دار مجهز به یک دودکش مخصوص دوجداره می باشد که جداره داخلی آن قطرش 6 سانتیمتر می باشد و دود دستگاه از طریق این لوله به محیط بیرون تخلیه می گردد و جداره خارجی آن 10 سانتیمتر می باشد.

لوله 6 سانتیمتر تخلیه دود در آن قرار دارد و هوای تازه مورد نیاز جهت سوختن در دستگاه از طریق این لوله وارد محفظه احتراق دستگاه می شود.

  1. هرگز نباید جداره بیرونی دودکش پکیج دیواری فن دار را جدا نمود و از هوای محیط اطراف محل نصب دستگاه استفاده نمود.
  2. لوله دودکش پکیج دیواری فن دار باید حتما به محیط آزاد بیرون از محل نصب دستگاه ارتباط داشته باشد تا دود ایجاد شده در دستگاه به محیط بیرون از منزل تخلیه گردد و هم هوای مورد نیاز پکیج دیواری از محیط بیرون از منزل مسکونی تامین گردد.



  1. اگر در مواردی فاصله بین پکیج دیواری و پنجره یا دیوار خارجی بیشتر از اندازه طول لوله دودکش دوجداره موجود داخل کارتن باشد، یا نیاز به زانو باشد، باید حتما از لوله رابط و زانوی مخصوص دوجداره پکیج دیواری فن دار استفاده نمود.



  1. نهایت طول لوله دودکش پکیج دیواری فن دار 4 متر افقی می باشد که به ازاء استفاده از هر زانو، 1متر از 4 متر طول لوله دودکش کم کی شود.
  2. بخاطر اینکه قدرت مکش و دهش فن برای 4 متر طراحی شده است، در مواردی که طول دودکش کم باشد بدلیل قدرت زیاد فن هوای ورودی به محفظه احتراق پکیج دیواری بیش از حد لازم می شود و باعث می شود که دستگاه براحتی و سریع روشن نشود و برای رفع این مشکل 2 حلقه فلزی داخل کارتن دستگاه موجود می باشد که سایز یکی 75 میلیمتر و دیگری 80 میلیمتر می باشد که برای کم کردن دبی هوای ورودی به محفظه احتراق می توان از آنها استفاده نمود
    اگر طول لوله دودکش کمتر از 1 متر باشد، باید از حلقه سایز 80 میلیمتر استفاده شود و اگر بین 1 تا 1/5 متر باشد، باید از حلقه سایز 75 میلیمتر استفاده نمود و زمانی که طول دودکش بیشتر از 1/5 متر باشد، نیازی به استفاده از حلقه های کم کننده دبی نمی باشد.



  1. در محل هایی که دودکش مناسب وجود نداشته و یا دودکش موجود در ساختمان از کشش مناسبی برخوردار نباشد، باید حتما از پکیج دیواری فن دار استفاده شود.



  1. دودکش مخصوص دو جداره پکیج دیواری فن دار وظیفه تخلیه دود دستگاه به محیط بیرون و تامین هوای تازه مورد نیاز سوختن در دستگاه را از میحط بیرون بر عهده دارد و باید وارد محیط آزاد شود و هرگز نباید به داخل دودکش ساختمان متصل شود.



  1. هرگز نباید دودکش مخصوص پکیج دیواری فن دار دستکاری و خارج از استاندارد شرکت نصب گردد.



به این نکته مهم توجه داشته باشید، در زمانی از پکیج دیواری فن دار استفاده می گردد که یا متراژ محل نصب دستگاه کمتر از 120 متر می باشد و یا لوله دودکش استانداره 15 سانتیمتر وجود ندارد و یا اینکه اگر لوله دودکش از سایز 15 سانتیمتر برخوردار می باشد، ارتفاع آن از 4 متر کمتر است. در همه این موارد بایستی حتما از پکیج دیواری فن دار استفاده نمود. تا بحال این سوال پرسیده شده که لوله دودکش از استاندارد لازم برخوردار است و مکش در لوله بخوبی انجام می گیرد و لی چرا باز باید دستگاه فن دار استفاده نمود. جواب آن دسته از دوستان این است که متراژ کمتر از 120 متر مربع می باشد و در صورتی که دستگاه پکیج دیواری دودکش دار نصب شود اکسیژن مورد نیاز برای احتراق از داخل محیط تامین می گردد و این موضوع بسیار خطرناک بوده و در صورتی که مشتری حتما بخواهد از دستگاه پکیج دیواری دودکش دار استفاده نماید حتما باید به مرکز نصب و خدمات برند مربوطه تعهد نماید که یک دریچه ورودی هوا به داخل محیط و نزدیک به پکیج دیواری همیشه باز بوده و همیشه هوای تازه و سالم وارد محیط میشود نصب پکیج دیواری



کدام پکیج برای منزل شما ایده آل تر است

  1. تا زیر بنای 240 متر مربع: میزان آبدهی یک پکیج دیواری 24 کیلو وات ( 24000 وات )، 7 لیتر در دقیقه آب 50 درجه سانتی گراد می باشد که برای منزل مسکونی معمولی با یک حمام و یا یک سرویس بهداشتی و آشپزخانه مناسب است.



  1. تا زیر بنای 280 متر مربع: میزان آبدهی یک پکیج دیواری 28 کیلووات ( 28000 وات )، 8 لیتر در دقیقه آب 50 درجه سانتی گراد می باشد که برای منزل مسکونی با یک حمام و یک سرویس بهداشتی و آشپزخانه مناسب است، ولی برای منزل مسکونی
  2. که دارای دو حمام و یک سرویس بهداشتی و آشپزخانه می باشد مناسب نیست.



  1. تا زیر بنای 300 متر مربع: میزان آبدهی پکیج دیواری 35 کیلووات ( 35000 وت )، 10 لیتر در دقیقه آب 50 درجه سانتی گراد می باشد که برای واحدی که دارای 2 حمام و سرویس بهداشتی و آشپزخانه می باشد مناسب است



شرایط مورد نیاز محل نصب دستگاه :

حجم فضای محل نصب دستگاه :

  • محل نصب دستگاه باید کلیه شرایط مورد نیاز دودکش را دارا باشد .
  • به ازاء هر کیلو وات توان دستگاه به 1 متر مکعب فضا نیاز است.

به طور مثال دستگاهی که 24 کیلو وات توان دارد به 24 متر مکعب فضا نیاز دارد.
در صورتی که حجم محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد، باید فضای محل نصب دستگاه را به اتاق مجاور و یا فضای آزاد ارتباط داد که می توان بوسیله بریدن بالا و پایین درب اتاق به اندازه 5 سانتیمتر و یا قراردادن هواکش های مشبک در بالا و پایین درب فضای محل نصب دستگاه را به اتاق مجاور به صورت دائماً باز ارتباط داد.

نکته مهم :
در صورتی که فضای محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد و نیاز بود که فضای محل نصب دستگاه به اتاق مجاور و یا هوای آزاد ارتباط داده شود حتماً باید نوع ارتباط دائماً باز باشد.
به طور مثال نمی توان از پنجره های قابل باز و بسته شدن و یا فن استفاده نمود، زیرا ممکن است که پنجره بدلیلی بسته شود و یا فن خراب شود و اکسیژن اتاق توسط دستگاه مصرف شود و باعث خفگی افرادی که در آن اتاق هستند بشود.

اکسیژن مور د نیاز دستگاه :
علاوه بر اینکه به ازاء هر کیلو وات توان دستگاه به 1 متر مکعب فضا نیاز است، فضای اتاق محل نصب دستگاه نیز باید به محیط هوای آزاد بیرون از اتاق محل نصب دستگاه یک دریچه یا پنجره دائماً باز ارتباط داشته باشد تا اکسیژن مورد نیاز دستگاه از محیط بیرون از اتاق محل نصب دستگاه تامین گردد و هم در صورت نشتی احتمالی، گاز در محیط اتاق جمع نشود.



محل هایی که نمی توان دستگاه را در آنجا نصب نمود :

  • هرگز نباید دستگاه دودکش دار را در مکان هایی زیر 8 متر مکعب یا فضاهای بسیار کوچک نصب نمود.
  • هرگز نباید دستگاه ها را در دستشویی، توالت، حمام ، رختکن، زیرزمین و امثال آن نصب نمود.
  • هرگز نباید دستگاه ها را در مکان هایی که احتمال خطر آتش سوزی دارند مانند : انبار کاغذ، تینر، رنگ و امثال آن نصب نمود.
  • هرگز نباید دستگاه ها را در محل هایی که در آن گاز های اسیدی موجود می باشد ( مانند بالای ماشین لباسشویی و .......) که باعث خوردگی اجزاء داخلی دستگاه شود نصب نمود.



محتویات داخل کارتن :

  • دستگاه
  • نایلون دفترچه راهنما – شابلون نصب – دسته شیر پر کن
  • پلاک سرویس
  • قلاب آویز
  • پیچ ها و رولپلاک
  • حلقه های دودکش ( دستگاه فن دار )

کارتن دستگاه پلمپ بوده و کسی غیر از نماینده مجاز خدمات حق بازکردن کارتن را ندارد و نماینده خدمات نیز زمانی مجاز به بازکردن کارتن می باشد که پیش از بازکردن دستگاه کلیه مراحل توضیح داده شده در بخشنامه وظایف نمایندگان ( اطمینان از نصب بودن رادیاتور ها و ...) را چک کرده باشد.



تهیه اتصالات نصب :

  • کلیه اتصالات ( شیلنگ ها، شیر فلکه ها، واشرها و ....)، محافظ برق، سختی گیر و صافی ها که جهت نصب دستگاه توسط نصاب بکار می رود باید از نوع استاندارد و دارای کیفیت بالا باشد.
  • خریئ کلیه اتصالات نصب اعم از شیر فلکه، شیلنگ رابط، نوار تفلون، محافظ برق، سختی گیر و صافی به عهده مشتری می باشد.
  • باید از صافی آب و گاز مناسب استفاده گردد.

  • توجه :
    حتماً از یک محافظ برق مناسب برای پکیج استفاده گردد.
  • هیچگونه لوله کشی بر عهده نماینده خدمات نمی باشد و فقط نصب دستگاه به دیوار رایگان می باشد.
  • نماینده خدمات موظف است تا بعد از نصب دستگاه کلیه اتصالات آب، گاز، برق و دودکش را از لحاظ نشتی تست نماید و مهره های گازی داخل و بیرون دستگاه را آچار کشی نماید .



نکاتی که باید قبل از بازکردن کارتن دستگاه آن ها را چک نمود :

  • نصاب موظف است قبل از اینکه کارتن دستگاه را باز کند نکات ذکر شده در مراحل قبلی را چک نماید و مطمئن گردد که دستگاه فروخته شده به مشتری برای نصب در منزل مشتری مناسب می باشد و بعد از نصب و در مواقع استفاده هیچ مشکلی برای مشتری اعم از دودکش و فشار آب و توانایی گرم نمودن ساختمان و آب گرم مصرفی پیش نخواهد آمد و در صورتیکه دستگاه فروخته شده به مشتری جهت نصب در منزل مشتری مناسب نباشد باید دستگاه به فروشگاه عودت داده شود و دستگاه مناسب منزل مشتری تهیه گردد .

    به طور مثال ساختمان نیاز به دستگاه فن دار دارد، ولی دستگاه دودکش دار فروخته شده است و یا فشار آب ساختمان کم است و آبگرمکن 18 لیتری فروخته شده است .
  • قبل از نصب دستگاه باید کلیه تاسیسات ساختمان شامل آب، برق، گاز، دودکش، رادیاتور ها و شیر های آبگرم مصرفی وصل بشند و در صورتیکه یکی از آن ها آماده نباشد نصاب نباید دستگاه را نصب نماید .
  • نصاب موظف است قبل از نصب دستگاه لوله های رفت و برگشت رادیاتور ها و لوله های آب گرم مصرفی را شستشو دهد تا کاملاً تمیز شوند و از بازبودن مسیر رفت و برگشت رادیاتور ها مطمئن شود.
  • نصاب موظف است با ایجاد مقداری دود از باز بودن مسیر دودکش و کشش مناسب دود مطمئن گردد و سپس اقدام به نصب دستگاه بنماید.
  • جهت محافظت از دستگاه در بربر شوک های الکتریکی مشتری موظف است حتماً یک محافظ برق مناسب تهیه نماید و در صورت موجود نبودن محافظ نصاب نباید دستگاه را نصب و راه اندازی نماید و نصاب موظف است جهت حفاظت از دستگاه در برابر کثیفی داخل لوله های گاز و آب از صافی های استاندارد در بازار استفاده نماید .





نصب دستگاه :

  • نصاب موظف است تا قبل از نصب دستگاه پیچ پلاستیکی مشکی رنگ روی شیر هوا گیری را باز کند تا مسیر خروج هوا باز شود. لازم به توضیح است که در صورت باز نشدن پیچ هواگیری هوای سیستم تخلیه نمی شود و وجود هوا در سیستم باعث صدمه دیدن پمپ و مبدل می شود.
  • شابلون نصب را از داخل نایلون دفترچه راهنمای دستگاه بیرون آورده و باید در جای مناسب روی دیوار حدوداً 40 سانتی متر زیر سوراخ دودکش دیوار نصب گردد و سپس با مداد محل هایی که باید سوراخ شود را روی دیوار علامت زده و سپس باید شابلون را از روی دیوار جدا نموده و با مته مناسب، دیوار را سوراخ نموده و پیچ ها و رولپلاک و قلاب آویز روی دیوار و پلاک سرویس را نصب نمود و دستگاه را روی دیوار و در جای خود نصب نمود و شیلنگ ها و شیر فلکه های مورد نیاز را نصب نموده تا دستگاه آماده آبگیری شود . بعد از نصب دستگاه روی دیوار باید ارتباط دودکش را وصل نمود.
  • اگر دستگاه داخل کابینت باشد باید از کف و سقف کابینت بریده شود تا هوا به اندازه کافی به دستگاه برسد و از اطراف 5 ال 10 سانتیمتر با دیواره کابینت کناری فاصله داشته باشد تا برای تعمیرات بعدی امکان دسترسی به دستگاه وجود داشته باشد و دستگاه در محل هایی که امکان دسترسی مناسب جهت تعمیرات را نداشته باشد نباید نصب گردد. بدیهی است بریده شدن کف و سقف کابینت و ..... باید با رضایت خریدار (امضاء) همراه باشد .
  • در دستگاه فن دار در صورت نیاز از حلقه های کم کننده حجم مناسب باید استفاده شود و محل اتصال دودکش به دستگاه توسط واشر چسبی آببندی زرد رنگی که داخل نایلون دفترچه دستگاه است باید آببندی شود.





تست و راه اندازی دستگاه :

  • بعد از نصب دستگاه باید توسط شیر پرکن سیستم داخلی دستگاه و لوله های رابط و رادیاتور ها را آبگیری نمود تا فشار سیستم شوفاژ به 1/5 Bar برسد. سپس نصاب موظف است رادیاتور ها و حوله خشک کن را هواگیری نمایید.
  • نصاب موظف است تا از باز بودن پیچ شیر هواگیری اطمینان حاصل نماید.
  • نصاب موظف است پیچ هواگیری روی پمپ را باز کرده و از گریپاچ نبودن پمپ اطمینان حاصل نماید و هوای داخل پمپ را نیز تخلیه نماید و سپس پیچ را سفت نماید و از چکه نکردن آن اطمینان حاصل نماید و بعد از هواگیری دوباره فشار آب سیستم را چک نماید تا روی 1/5 Bar باشد.
  • نصاب موظف است بعد از آبگیری سیستم از آببندی بودن اتصالات آبی اطمینان حاصل نماید و سپس شیر گاز زیر دستگاه را باز نموده و بوسیله کف صابون از آببندی بودن اتصالات گاز نیز اطمینان حاصل کند و حتماً کلیه مهره های گازی داخل و خارج دستگاه را آچار کشی نماید.
  • بعد از انجام مراحل بالا می توان دستگاه را به برق متصل نمود و دستگاه را راه اندازی نمود و نصاب موظف است تا بعد از راه اندازی دستگاه و در حین کارکرد دستگاه، دوباره اتصالات گازی و برقی را چک نماید تا از نداشتن نشتی در آن ها مطمئن گردد و طزیقه استفاده و نگهداری از دستگاه را به مشتری آموزش دهد.



وظایف تکنیسین های نصب پکیج های گرمایشی :

توجه :
رعایت نکات ذیل و کنترل آن ها قبل از نصب دستگاه به عهده نماینده مجاز خدمات بوده و مسئولیت و جبران هرگونه خسارت وارده مادی و معنوی به مصرف کننده و دستگاه که در اثر عدم رعایت آن ها وارد گردد، به عهده تکنیسین نصب خواهد بود.
در صورت آماده نبودن حتی یکی از موارد ذیل تکنیسین نصب بهتر است دستگاه را نصب نکند .
قبل از نصب دستگاه باید کلیه تاسیسات ساختمان آماده باشد و کنترل آنها به عهده نماینده مجاز خدمات می باشد.



تاسیسات ساختمان شامل :

  • لوله کشی آب سرد و گرم مصرفی و شیر های آب سرد و گرم مصرفی
  • لوله کشی رفت و برگشت رادیاتور ها
  • لوله کشی گاز
  • داشتن دودکش مستقل با سایز 15 و دارابودن حداقل ارتفاع 4 متر برای دستگاه های دودکش دار و برای دستگاه های فن دار دسترسی نزدیک از طریق پنجره یا دیوار خارجی به هوای آزاد.
  • نصب صحیح تمام رادیاتور های ساختمان
  • اطمینان از تامین شدن هوای لازم برای سوختن در دستگاه ( تامین اکسیژن کافی در محل نصب دستگاه ) به صورت گردش طبیعی هوا و بدون استفاده از فن و یا وسیله ای دیگر.
  • صحت سیستم برق رسانی به دستگاه و وجود سیستم ارت و استفاده نمودن از یک محافظ برق مناسب برای دستگاه
  • وصل بودن آب شهر ساختمان و نبودن مشکل در سیستم آب رسانی ساختمان و مناسب بودن فشار آب ساختمان
  • استفاده از رسوب گیر و صافی مناسب









نصب پکیج دیواری
نصب پکیج دیواری

نصب پکیج دیواری

دودکش ساختمان باید دارای شرایط ذیل باشد :

  • دودکش ساختمان باید مستقل و فقط مخصوص همان دستگاه باشد.
  • قطر لوله دودکش داخل دیوار باید 15 سانتی متر باشد.
  • دودکش ساختمان باید دارای حداقل 4 متر ارتفاع از روی دستگاه تا کلاهک تعدیل روی پشت بام باشد. باید در نظر داشت که حداقل ارتفاع موثر دودکش ساختمان برای هر پکیج 4 متر در نظر گرفته می شود ( مطابق استاندارد )
  • دستگاه باید نسبت به سوراخ دودکش روی دیوار 40 سانتی متر پایین تر نصب گردد.
  • طول لوله افقی دودکش دستگاه نباید بیشتر از 20 سانتیمتر باشد و باید دارای شیب مثبت به سمت بالا باشد.
  • اتصالات دودکش دستگاه باید طوری باشد که به هیچ عنوان به داخل ساختمان نشتی نداشته باشد ( نباید دارای منفذ یا سوراخ باشد ) و الزاماًباید به داخل دودکش ساختمان با کشش مناسب متصل گردد.
  • سنسور دود موجود در بعضی از برند ها ( پکیج دیواری بوش ) یک مزیت و تامین کننده ایمنی می باشد که در مواقع برگشت دود به محیط عمل می نماید، بنابراین به هیچ وجه نباید سنسور دود قطع و یا تغییری در آن ایجاد شود و جبران هر گونه خسارت وارده مادی و معنوی به مصرف کننده و دستگاه بر اثر دستکاری در سنسور دود به عهده تکنیسین نصب و در نهایت نماینده مجاز خدمات می باشد.
  • در محل هایی که دودکش مناسب وجود نداشته و یا دودکش موجود در ساختمان از کشش مناسبی برخوردار نمی باشد، باید حتماً از پکیج فن دار استفاده شود.
  • دودکش مخصوص دوجداره پکیج های فن دار وظیفه تخلیه دود دستگاه به محیط بیرون و تامین هوای تازه مورد نیاز سوختن در دستگاه را از محیط بیرون بر عهده دارد و باید وارد محیط آزاد شود و هرگز نباید به داخل دودکش ساختمان متصل شود.



مراحل قبل از نصب دستگاه توسط تکنیسین نصب:

  • نصاب موظف است قبل از نصب دستگاه با ایجاد نمودن مقداری دود، مکش دودکش ساختمان را کنترل کند. اگر گرفتگی در مسیر آن وجود دارد نسبت به برطرف نمودن آن اقدام نموده و مسیر دودکش را باز نماید تا مانعی در مسیر خروج دود نباشد.
  • در قسمت بالای منبع انبساط از یک شیر هواگیری اتوماتیک استفاده شده است که کار تخلیه هوای داخل سیستم را انجام می دهد و روی آن پیچ پلاستیکی سیاه رنگی قرار دارد که نصاب موظف است قبل از نصب دستگاه آن را باز نماید و همواره باید باز باشد و در صورت بسته بودن آن، هوای سیستم به خارج تخلیه نمی شود. لازم به ذکر است که وجود هوا در سیستم باعث صدمه دیدن پمپ می شود و چنانچه پیچ هواگیری توسط تکنیسین نصب باز نشود، هزینه تعویض پمپ و جبران خسارت وارده مادی و معنوی به مصرف کننده و دستگاه به عهده تکنیسین نصب می باشد.
  • شستو شوی داخل لوله های ساختمان به منظور جلوگیری از ورود رسوبات و ........... به داخل دستگاه.
  • استفاده از شیلنگ ها و اتصالات درجه یک و استفاده از یک محافظ برق و رسوب گیر جهت محافظت از دستگاه.
  • برای جلوگیری از رسوب گرفتن مبدل دستگاه ( به خصوص برای شهر هایی که درجه سختی آب آن بالا است مانند : مشهد، قم، خوزستان و ...........) استفاده از یک رسوب زدای مغناطیسی مناسب در مسیر ورودی آب سرد به دستگاه را باید به مصرف کننده توصیه نمود و شرکت های فروشنده هیچ گونه مسئولیتی در مقابل رسوب گرفتن دستگاه ندارد. قطعات رسوب گرفته شده دستگاه توسط تکنیسین نصب به صورت غیر گارانتی تعویض و هزینه آن نقداً دریافت گردد.
  • نصب صحیح و مناسب و مطمئن لوله رابط دودکش از دستگاه به دودکش دیوار و نصب صحصح لوله دودکش دوجداره پکیج فن دار.
  • نصاب موظف است تست نشتی گاز از تمامی اتصالات گازی داخل و خارج دستگاه و همچنین پیچ های محل تست فشار گاز بر روی کنترلر گاز داخل دستگاه را انجام دهد و از عدم نشتی در کلیه اتصالات گازی داخل و خارج از دستگاه مطمئن گردد .
  • چنانچه پکیج در کابینت نصب گردد، حتما باید از اطراف حداقل 10 الی 15 سانتیمتر فاصله داشته باشد تا در صورت نیاز بتوان تعمیرات لازم را بر روی دستگاه انجام داد و بالا و پایین دستگاه کاملاً باز باشد تا هوای مورد نیاز دستگاه تامین گردد و هرگز نباید دستگاه را در محیطی بسته که امکان ورود هوای تازه به آن محل نیست نصب نمود.
  • فشار گاز ورودی به دستگاه در پکیج با گاز شهری 17- 20 Mbar ( میلی بار ) گاز کپسولی 27- 30 Mbar می باشد. دستگاه در مناطقی که افت فشار زیادی دارد کارآیی مناسب را نخواهد داشت و توجه داشته باشید که در مناطقی که مشکل فشار گاز دارند دستگاه را نباید نصب نمود.
  • تکنیسین نصب موظف است پس از نصب دستگاه، سیستم شوفاژ ( رادیاتور ها و دستگاه ) را از طریق شیر پر کن تا حد 1/5 Bar پر از آب نماید و پس از آن رادیاتور ها را از طریق پیچ هواگیری روی آن ها و دستگاه را از طریق بازنمودن پیچ شیر هواگیری روی منبع انبساط دستگاه و پمپ را از طریق پیچ هواگیری روی پمپ هواگیری نماید تا کلیه هوای موجود در سیستم تخلیه گردد.
  • آموزش روش استفاده و نگهداری از دستگاه و تذکر نکات فوق و طرز پرکردن آب دستگاه ( در صورت کم شدن ) به مشتری، به عهده تکنیسین نصب می باشد.
  • جهت نصب و بکارگیری از دستگاه ها لازم است تمامی مقررات و دستورات ایمنی رعایت گردد و تکنیسین نصب موظف است آن ها را مطالعه نموده و در نصب و راه اندازی دستگاه تمامی آن ها را رعایت نماید.



محلی که برای نصب پکیج دیواری انتخاب میشود باید دارای شرایط ذیل باشد :

  • بالای اجاق گاز و سایر وسایل گرمازا نباشد
  • حدالقل فاصله ی دستگاه از دیوار مقابل یک متر باشد
  • حدالقل فاصله از دیوار یا کابینت مجاور از طرفین 15ساتی متر باشد
  • حدالقل فاصله از کف تا زیر پکیج 120سانتی متر باشد
  • حدالقل فاصله ی عمودی از کلاهک تعدیل پکیج تا دریچه دودکش باید 30 سانتیمتر باشد.
    هرگز نباید کلاهک تعدیل پکیج را به دریچه دودکش داخل دیوار نصب نمود و حداقل 30 سانتیمتر پایین تر از دریچه دودکش نصب گردد و هر چه بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب گردد بهتر است.
    زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می شود.
  • در صورتیکه قصد خرید پکیج دیواری دودکش دار دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه کنید که پکیج برای احتراق نیاز به اکسیژن دارد و حتما باید درب کابینت کرکره ای باشد تا پکیج، اکسیژن مورد نیاز خود را از محیط دریافت کند

محلی که برای نصب پکیج دیواری انتخاب میشود باید دارای شرایط ذیل باشد

  1. بالای اجاق گاز و سایر وسایل گرمازا نباشد.
  2. حدالقل فاصله ی دستگاه از دیوار مقابل یک متر باشد.
  3. حدالقل فاصله از دیوار یا کابینت مجاور از طرفین 15ساتی متر باشد.
  4. حدالقل فاصله از کف تا زیر پکیج 120سانتی متر باشد.
  5. حدالقل فاصله ی عمودی از کلاهک تعدیل پکیج تا دریچه دودکش باید 30 سانتیمتر باشد.
    هرگز نباید کلاهک تعدیل پکیج دیواری را به دریچه دودکش داخل دیوار نصب نمود و حداقل 30 سانتیمتر پایین تر از دریچه دودکش نصب گردد و هر چه بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب گردد بهتر است. زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می شود.



  1. در صورتیکه قصد خرید پکیج دیواری دودکش دار دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه کنید که دستگاه برای احتراق نیاز به اکسیژن دارد و حتما باید درب کابینت کرکره ای باشد تا پکیج، اکسیژن مورد نیاز خود را از محیط دریافت کند.

مزایای پکیج دیواری

  1. استقلال واحدهای مسکونی از یکدیگر
  2. استقلال هر واحد مسکونی در تامین آب گرم مصرفی و گرمایش محیط
  3. عدم نیاز به احداث موتور خانه ی مرکزی
  4. امکان کنترل سیستم در داخل ساختمان
  5. عدم هزینه شارژ ماهانه و تعمیر و نگهداری
  6. سهولت در نصب ، راه اندازی ، سرویس و نگهداری
  7. راندمان بالاتر نسبت به موتور خانه مرکزی
  8. امنیت بالاتر بخاطر و جود سنسورهای آب گرم مصرفی و شوفاژ و سنسور دود و .......
  9. عدم اشغال فضای مفید در ساختمانها
  10. ابعاد کوچک، تقریبا به اندازه یک دستگاه آبگرمکن دیواری معمولی
  11. تنظیم دما به میزان دلخواه
  12. تامین آب گرم دائم و فراوان در کمترین زمان و جلوگیری از اتلاف انرژی
  13. هر زمان که شما به آب گرم نیاز داشته باشید دستگاه روشن می شود و در مواقع دیگر خاموش است
  14. ایمنی کامل (دستگاه به صورتی طراحی گردیده که هیچ خطری را متوجه مصرف کننده آن نمی سازد)
  15. عملکرد مطمئن (تامین گرمایش واحدهای مسکونی تا متراژ حداکثر 350 متر مربع به صورت کامل )
  16. کارکرد آرام و بدون صدا
  17. راندمان حرارتی بالا همزمان با صرفه جویی در مصرف سوخت
  18. کوتاه شدن مسیر لوله های انتقال آب گرم رادیاتور و آب گرم مصرفی به محل مورد نظر و در نتیجه جلوگیری از اتلاف انرژی و زمان

محاسبه سر انگشتی برای انتخاب یک پکیج دیواری مناسب

  1. معتدل و مرطوب ( شهر های شمالی )
  • ساختمان های دسته اول: برای هر متر مربع 80 تا 100 وات
  • ساختمان های دسته دوم: برای هر متر مربع 100 تا 120 وات
  • ساختمان های دسته سوم: برای هر متر مربع 120 تا 140 وات



  1. گرم و خشک ( شهر های کوهستانی مانند مشهد، تهران )
  • ساختمان های دسته اول: برای هر متر مربع 100 تا 120 وات
  • ساختمان های دسته دوم: برای هر متر مربع 120 تا 140 وات
  • ساختمان های دسته سوم: برای هر متر مربع 140 تا 160 وات



  1. گرم و مرطوب ( شهر های جنوبی )
  • ساختمان های دسته اول: برای هر متر مربع 60 تا 80 وات
  • ساختمان های دسته دوم: برای هر متر مربع 80 تا 100 وات
  • ساختمان های دسته سوم: برای هر متر مربع 100 تا 120 وات


این اعداد به محاسبه سر انگشتی معروف است و مربوط به مناطق آب و هوایی ایران می باشد.

 شرایط مورد نیاز جهت استفاده از از پکیج دیواری دودکش دار

  1. قطر لوله دودکش ساختمان برای استفاده از پکیج دیواری باید 15 سانتیمتر باشد.
  2. هر وسیله گاز سوز باید دارای شیر گاز مستقل و یک دودکش مستقل باشد تا مکش دود به درستی انجام شود.
  3. هرگز نمی توان پکیج دیواری را به دودکش های مشترک و شیر گاز مشترک وصل نمود.
  4. چنانچه قسمتی از لوله دودکش در فضای آزاد قرار بگیرد، باید آن قسمت را با عایق پشم شیشه عایق نمود، زیرا اگر بدنه دودکش در اثر تماس با هوای محیط سرد شود، دودی که از آن عبور کرده سرد شده و به سختی تخلیه می شود و موجب می گردد کشش دودکش کم شود و باعث می شود تا دود از دودکش تخلیه نشود و سنسور دود عمل کند و پکیج دیواری خاموش شود. البته این خاموش شدن به خاطر ایمنی مصرف کننده می باشد.



  1. در تمام پکیج های دیواری فاصله از کلاهک تعدیل دستگاه تا کلاهک تعدیل پشت بام ( ارتفاع عمودی دودکش ساختمان ) باید حداقل حدود 4 متر باشد.
  2. طول لوله افقی دودکش نباید از 20 سانتیمتر بیشتر باشد و لوله افقی دودکش باید با شیب مناسب و مثبت به سمت بالا داشته باشد.
  3. در صورتی که از پکیج دیواری دودکش دار استفاده شود، باید انتهای لوله دودکش در پشت بام باید اچ شکل باشد.
  4. هر گاه هر کدام از شرایط مورد نیاز پکیج دیواری دودکش دار فراهم نباشد، نمی توان از دستگاه دودکش دار استفاده نمود و باید از دستگاه فن دار استفاده شود.
  5. دود کش ساختمان باید مستقل و فقط مخصوص همان دستگاه باشد

مواردی که باید قبل از خرید و یا در حین نصب پکیج دیواری به آنها توجه شود

  1. فشار آب شهر در محل نصب پکیج دیواری می باید حد اقل 1 و حد اکثر3.5 اتمسفر باشد.
  2. در صورتیکه بخشی از مسیر دودکش پکیج دیواری، بصورت افقی(بیش از 30 سانتی متر) باشد، استفاده از پکیج های فن دار الزامی است.
  3. در صورتیکه محل نصب پکیج دیواری گازسوز در بالکن یا فضای باز می باشد، باید از وزش مستقیم باد یا جریان تند هوا محفوظ شده باشد.
  4. با توجه به هد پمپ سیر کولاتور در دستگاههای پکیج گرمایشی، حد اکثر طول لوله کشی افقی آب برای رادیاتور های شوفاژ حدود 35 متر می باشد.


ظرفیت حرارتی پکیج های دیواری و زمینی با قدرتی از 20000 تا 50000 وات بر ساعت ساخته میشوند و آنها را مناسب برای واحد های مسکونی از 60 تا 350 متر مربع با ظرفیت های 20 تا 35 هزار وات بر ساعت در نظر میگیرند.

در محل هایی که ارتفاع از سطح دریا بیشتر باشد به ازء هر 600 متر ارتفاع اضافی 30% از ظرفیت حرارتی ناشی از احتراق کاسته میشود و در نتیجه کلیه ی دستگاهای احتراقی دارای ظرفیت خروجی کمتری خواهند بود.

برای جلوگیری از رسوب گرفتن مبدل ( به خصوص برای شهر هایی که درجه سختی آب آن بالا است ) استفاده از یک رسوب زدای مغناطیسی مناسب در مسیر ورودی آب سرد به دستگاه را باید در زمان نصب پکیج دیواری نصب نمود



شرایط مورد نیاز جهت استفاده از از پکیج دیواری فن دار

پکیج دیواری فن دار طوری طراحی شده است که نیازی به دودکش ساختمان ندارد و هوای مورد نیاز سوختن در دستگاه از محیط آزاد ( بیرون از محل نصب دستگاه ) به داخل دستگاه مکیده می شود.

به همین دلیل پکیج دیواری فن دار مجهز به یک دودکش مخصوص دوجداره می باشد که جداره داخلی آن قطرش 6 سانتیمتر می باشد و دود دستگاه از طریق این لوله به محیط بیرون تخلیه می گردد و جداره خارجی آن 10 سانتیمتر می باشد.

لوله 6 سانتیمتر تخلیه دود در آن قرار دارد و هوای تازه مورد نیاز جهت سوختن در دستگاه از طریق این لوله وارد محفظه احتراق دستگاه می شود.

  1. هرگز نباید جداره بیرونی دودکش پکیج دیواری فن دار را جدا نمود و از هوای محیط اطراف محل نصب دستگاه استفاده نمود.
  2. لوله دودکش پکیج دیواری فن دار باید حتما به محیط آزاد بیرون از محل نصب دستگاه ارتباط داشته باشد تا دود ایجاد شده در دستگاه به محیط بیرون از منزل تخلیه گردد و هم هوای مورد نیاز پکیج دیواری از محیط بیرون از منزل مسکونی تامین گردد.



  1. اگر در مواردی فاصله بین پکیج دیواری و پنجره یا دیوار خارجی بیشتر از اندازه طول لوله دودکش دوجداره موجود داخل کارتن باشد، یا نیاز به زانو باشد، باید حتما از لوله رابط و زانوی مخصوص دوجداره پکیج دیواری فن دار استفاده نمود.



  1. نهایت طول لوله دودکش پکیج دیواری فن دار 4 متر افقی می باشد که به ازاء استفاده از هر زانو، 1متر از 4 متر طول لوله دودکش کم کی شود.
  2. بخاطر اینکه قدرت مکش و دهش فن برای 4 متر طراحی شده است، در مواردی که طول دودکش کم باشد بدلیل قدرت زیاد فن هوای ورودی به محفظه احتراق پکیج دیواری بیش از حد لازم می شود و باعث می شود که دستگاه براحتی و سریع روشن نشود و برای رفع این مشکل 2 حلقه فلزی داخل کارتن دستگاه موجود می باشد که سایز یکی 75 میلیمتر و دیگری 80 میلیمتر می باشد که برای کم کردن دبی هوای ورودی به محفظه احتراق می توان از آنها استفاده نمود
    اگر طول لوله دودکش کمتر از 1 متر باشد، باید از حلقه سایز 80 میلیمتر استفاده شود و اگر بین 1 تا 1/5 متر باشد، باید از حلقه سایز 75 میلیمتر استفاده نمود و زمانی که طول دودکش بیشتر از 1/5 متر باشد، نیازی به استفاده از حلقه های کم کننده دبی نمی باشد.



  1. در محل هایی که دودکش مناسب وجود نداشته و یا دودکش موجود در ساختمان از کشش مناسبی برخوردار نباشد، باید حتما از پکیج دیواری فن دار استفاده شود.



  1. دودکش مخصوص دو جداره پکیج دیواری فن دار وظیفه تخلیه دود دستگاه به محیط بیرون و تامین هوای تازه مورد نیاز سوختن در دستگاه را از میحط بیرون بر عهده دارد و باید وارد محیط آزاد شود و هرگز نباید به داخل دودکش ساختمان متصل شود.



  1. هرگز نباید دودکش مخصوص پکیج دیواری فن دار دستکاری و خارج از استاندارد شرکت نصب گردد.

به این نکته مهم توجه داشته باشید، در زمانی از پکیج دیواری فن دار استفاده می گردد که یا متراژ محل نصب دستگاه کمتر از 120 متر می باشد و یا لوله دودکش استانداره 15 سانتیمتر وجود ندارد و یا اینکه اگر لوله دودکش از سایز 15 سانتیمتر برخوردار می باشد، ارتفاع آن از 4 متر کمتر است. در همه این موارد بایستی حتما از پکیج دیواری فن دار استفاده نمود. تا بحال این سوال پرسیده شده که لوله دودکش از استاندارد لازم برخوردار است و مکش در لوله بخوبی انجام می گیرد و لی چرا باز باید دستگاه فن دار استفاده نمود. جواب آن دسته از دوستان این است که متراژ کمتر از 120 متر مربع می باشد و در صورتی که دستگاه پکیج دیواری دودکش دار نصب شود اکسیژن مورد نیاز برای احتراق از داخل محیط تامین می گردد و این موضوع بسیار خطرناک بوده و در صورتی که مشتری حتما بخواهد از دستگاه پکیج دیواری دودکش دار استفاده نماید حتما باید به مرکز نصب و خدمات برند مربوطه تعهد نماید که یک دریچه ورودی هوا به داخل محیط و نزدیک به پکیج دیواری همیشه باز بوده و همیشه هوای تازه و سالم وارد محیط میشود



نصب پکیج دیواری







کدام پکیج برای منزل شما ایده آل تر است

  1. تا زیر بنای 240 متر مربع: میزان آبدهی یک پکیج دیواری 24 کیلو وات ( 24000 وات )، 7 لیتر در دقیقه آب 50 درجه سانتی گراد می باشد که برای منزل مسکونی معمولی با یک حمام و یا یک سرویس بهداشتی و آشپزخانه مناسب است.



  1. تا زیر بنای 280 متر مربع: میزان آبدهی یک پکیج دیواری 28 کیلووات ( 28000 وات )، 8 لیتر در دقیقه آب 50 درجه سانتی گراد می باشد که برای منزل مسکونی با یک حمام و یک سرویس بهداشتی و آشپزخانه مناسب است، ولی برای منزل مسکونی که دارای دو حمام و یک سرویس بهداشتی و آشپزخانه می باشد مناسب نیست.



  1. تا زیر بنای 300 متر مربع: میزان آبدهی پکیج دیواری 35 کیلووات ( 35000 وت )، 10 لیتر در دقیقه آب 50 درجه سانتی گراد می باشد که برای واحدی که دارای 2 حمام و سرویس بهداشتی و آشپزخانه می باشد مناسب است
دسته بندی نصب پکیج دیواری

کدام برند پکیج مناسب تر هست پکیج دیواری بوتان یا پکیج دیواری ایران رادیاتور؟

امروزه با توجه به کوچک شدن واحدهای مسکونی و نیاز به استقلال بیشتر؛ فروش پکیج های دیواری رو به افزایش چشمگیری می باشد . با ورود به بازار پکیج دیواری متوجه می شوید که بیش از 50 برند مختلف پکیج دیواری در ایران وجود دارد. از این میان دو برند بوتان و ایران رادیاتور پرفروش ترین برند پکیج دیواری می باشند که با مدل های متنوع خود بخش اعظمی از بازار پکیج را در اختیار خود گرفته اند. کدام برند پکیج مناسب تر هست

حال این سئوال در ذهن بیشتر مشتریان و مصرف کنندگان می باشد که کدام یک این دو برند را برای استفاده در منزل و محل کار خود تهیه نمایند. آیا پکیج دیواری بوتان مناسب تر هست یا پکیج دیواری ایران رادیاتور؟
برای پاسخ به این سئوال باید المان های بسیاری را در نظر گرفت تا به نتیجه ای مناسب در این مورد دست یافت. در زیر تلاش می کنیم تا جایی که امکان دارد با ذکر نقاط قوت و نقاط ضعف هر کدام از دستگاه ها کمکی به انتخاب شما از بین این دو برند معتبر نماییم. کدام برند پکیج مناسب تر هست


کدام برند پکیج مناسب تر هست





کدام برند پکیج مناسب تر هست
کدام برند پکیج مناسب تر هست






پکیج دیواری بوتان :
گروه صنعتی بوتان در سال 1332 توسط محمود خلیلی با دریافت امتیاز توزیع و عرضه گاز مایع از شرکت نفت ایران و انگلیس تاسیس شد. در سال 1333 با همراهی مهندس محسن خلیلی واحد کوچکی برای تولید وسایل گاز سوز و سیلندر گاز و اجاق گاز در سه راه آذری شکل گرفت.
سال ۱۳۶۷ شرکت صنعتی بوتان به تولید و عرضه محصولات جدید گازسوز اقدام نمود و توانست طی مدت هفت سال، میزان تولیدآبگرمکن‌های دیواری گازی را به ده برابر (گزارش‌های مالی شرکت) افزایش دهد.

طی همین مدت، اکثر قطعات وارداتی آبگرمکن با قطعات ساخت داخلی جایگزین شدند و شرکت به صادرات قطعات ایرانی آبکرمکن به کشورهای اروپایی (آلمان ، انگلستان و ایتالیا ) و تولید و عرضه  محصولات جدیدی چون پکیج دیواری و رادیاتور آلومنیومی پرداخت است. شرکت بوتان از سال 1371 شروع به واردات پکیج از کشور اسپانیا نمود و بعد از چند سال با واردات قطعات از اسپانیا خط مونتاژی را افتتاح نمود. در آن سال ها بوتان اولین تولید کننده پکیج دیواری در ایران بود. از سال 1380 شرکت صنعتی بوتان طی قرارداد همکاری با شرکت riello ایتالیا قطعات پکیج خود را یکپارچه از این شرکت دریافت می کند و در کشور اسمبل آن انجام می گردد. با توجه به صادرات آبگرمکن دیواری به این شرکت تا به حال شرکت بوتان مشکلی در تامین قطعات خود نداشته است.

در زیر به ذکر معایب و محاسن پکیج های دیواری بوتان می پردازیم:


محاسن پکیج بوتان : کدام برند پکیج مناسب تر هست

1- تجربه بالای بوتان در تولید پکیج دیواری موجب شده است که هم از نظر تولید کم اشتباه تر ظاهر شود و از نظر خدمات نیروی خدماتی گسترده تری را در سراسر ایران داشته باشد
2- تنوع محصول در پکیج های دیواری بوتان که می تواند سلایق و بودجه های مختلف را پوشش دهد.
3- استفاده از قطعات ایتالیایی با برند معتبر


معایب پکیج بوتان:  کدام برند پکیج مناسب تر هست

1- قیمت بالای پکیج دیواری بوتان در مقایسه با پکیج دیواری همرده ایران رادیاتور
2- استفاده از هیدرولیک ست پلیمری


پکیج دیواری ایران رادیاتور:


در سال 1358 شرکت ایران رادیاتور به دلیل عدم تخصص صنعت ریخته گری داخلی در تولید رادیاتورها آلومنیومی و واردات  آن از اروپا با یک ماشین و تعدادی کارگر در ساختمانی به مساحت 1500 متر مربع در تهران تاسیس شد. در سال 1359 اولین سری رادیاتور آلومنیومی توسط ایران رادیاتور تولید و به بازار عرضه گردید. در سال 1366 با توجه به تقاضای روزافزون رادیاتور آلومنیومی شرکت به شهرک صنعتی در رشت منتقل گردید تا توان تولید خود را بالا ببرد. در سال 1369 شرکت ایران رادیاتور موفق شد با توجه به کیفیت بالای رادیاتور های خود و با کمک کمپین عمو یادگار به پرفروش ترین تولید کننده رادیاتور و مشعل در ایران تبدیل شود.

در سال 1383 با توجه به نیاز بازار به پکیج دیواری شرکت ایران رادیاتور تصمیم به تحقیق و بررسی در مورد تولید پکیج دیواری گرفت . با توجه به سابقه خوب این شرکت در تولید رادیاتور آلومنیومی و مشعل ، مهندسان این شرکت تمام تلاش خود را برای تولید پکیجی در خور نام این گروه صنعتی به کار بستند. با توجه به فاز اولیه تصمیم بر این اساس بود که تمام قطعات به صورت SKD وارد شده و در کارخانه ایران رادیاتور مونتاژ گردد. مهندسان شرکت با تحقیق بررسی تمام تلاش خود را برای تهیه قطعات از بهترین شرکت های اروپایی انجام دادند و با توجه به اینکه شرکت ایران رادیاتور نماینده انحصاری کارخانه willo آلمان در ایران می باشد قلب تپنده پکیج که همان پمپ آن باشد به این شرکت سفارش داده شد. ایران رادیاتور با توجه به رقیب قوی و با تجربه همچون بوتان راه سختی را در میان داشت اما با تلاش وحفظ کیفیت محصولات خود توانست به رقیبی برای شرکت بوتان تبدیل شود. شاید سری های اول پکیج های تولیدی ایران رادیاتور آن کیفیتی که باید را نداشته بود اما با گذشت زمان و کسب تجربه این شرکت توانست اشکالات را برطرف کرده و به دستگاهی قابل قبول دست یابد. کدام برند پکیج مناسب تر هست
در زیر به ذکر معایب و محاسن پکیج دیواری ایران رادیاتور می پردازیم:


محاسن پکیج ایران رادیاتور: کدام برند پکیج مناسب تر هست

1- سیستم هیدرولیک در اکثر پکیج های دیواری ایران رادیاتور از جنس برنج می باشدکه این به افزایش عمر مفید دستگاه کمک شایانی می کند
2- قیمت کمتر دستگاه در مقابل کیفیت و امکانات دستگاه باعث شده دستگاهی به صرفه تر به بازار عرضه کند
3- برد دستگاه های ایران رادیاتور مربوط به شرکت معتبر BRAHMA بوده که موجب کارکرد بی نقص این دستگاه می گردد.
4- پکیج دیواری ایران رادیاتور دارای عیب یاب بسیار کاملی می باشد که مشتری به راحتی می تواند ایراد دستگاه را خود تشخیص دهد.
5- تولید پکیج دیواری با سایز 36 برای واحدهای تا متراژ 300 متر مربع.


معایب پکیج ایران رادیاتور : کدام برند پکیج مناسب تر هست


1- با توجه به نوپا بودن شرکت ایران رادیاتور در ضمینه تولید پکیج دیواری ، طبیعی هست که میزان نیروی خدمات دهی آن نیز کمتر باشد و شاید برای خدمات دهی شرکت مجبور باشید یکی دو روزی منتظر بمانید
2- تولیدات ابتدایی پکیج های دیواری ایران رادیاتور فن مرغوبی نداشت و به مرور زمان به صدا می افتاد ولی در سری های جدید این مشکل بر طرف شده است اما هنوز هم کیفیت فن پکیج دیواری بوتان به نسبت ایران رادیاتور بالاتر می باشد.
3- عدم تنوع در مدل های تولیدی پکیج دیواری ایران رادیاتور

تعمیرکاران

Warning: mysqli::stat(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 209

Warning: mysqli_close(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 216

Warning: mysqli::stat(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 209

Warning: mysqli_close(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 216

Warning: mysqli::stat(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 209

Warning: mysqli_close(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 216

Warning: mysqli::stat(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 209

Warning: mysqli_close(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 216

Warning: mysqli::stat(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 209

Warning: mysqli_close(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 216

Warning: mysqli::stat(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 209

Warning: mysqli_close(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 216

Warning: mysqli::stat(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 209

Warning: mysqli_close(): Couldn't fetch mysqli in /home/repaire24/public_html/libraries/joomla/database/driver/mysqli.php on line 216
