عیوب پکیج ها

 عیوب پکیج ها

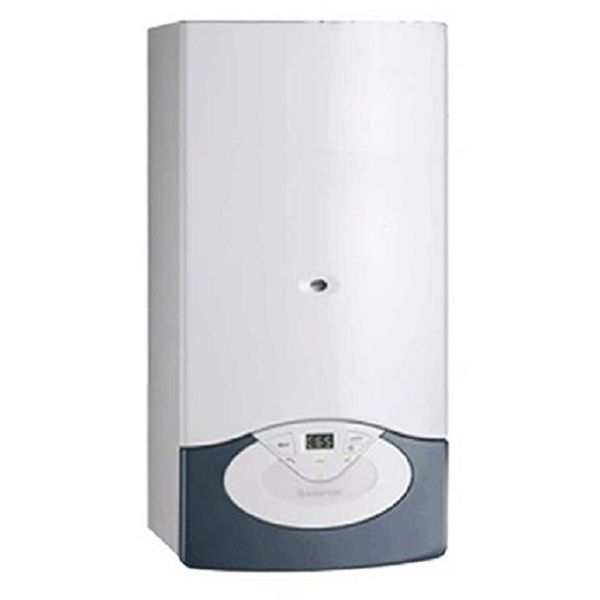

عیب یابی پکیج دیواری آبگرم سریع و ساده

عیب یابی پکیج دیواری آبگرم
عیب 1 : سیستم گرمایش کار میکند ولی ردیاتور ها گرمای مطلوب را ندارند علت چیست؟


علت ها :
1- کوتاه بودن ارتفاع شعله (به علت کم بودن فشار گاز ساختمان و یا تنظیم نبودن شیرگاز)
2- کم بودن ظرفیت حرارتی دستگاه نسبت به بار گرمایشی ساختمان


3- وجود هوا در مدار
4- نیمه باز بودن شیرهای رفت و برگشت دستگاه


5- ضعیف شدن فنر سوپاپ بای پاس یا رسوب گرفتن دریچه آب (سوپاپ نیمه باز مانده است)
6- استفاده از سوپاپ بای پاس نامناسب


7- کاهش دقت NTC گرمایش


8- وجود اشکال در پمپ ( 1/دورپایین2/دبی کم3/شکستن پروانه پمپ4/وجود شن و ماسه در پمپ)
9- پایین بودن فشار در مدار گرمایش
10- رسوب گرفتن مبدل و ردیاتور ها


11- استفاده از ردیاتور های با جنس نا مرغوب  عیوب پکیج ها


12- استفاده از دودکش نامناسب
13- وجود خرابی در شیر سه راهه (در نوع دو مبدله)
14- خرابی کلید حرارتی یا استفاده از کلید حرارتی نا مناسب


15- لوله کشی نامناسب مدار گرمایش (پیچ و خم های زیاد - سایز نامناسب )
16- جابجا بستن لوله های رفت و برگشت ردیاتور ها
17- خرابی پتاسیومتر گرمایش



عیوب پکیج ها
عیوب پکیج ها


18- نزدیکی بیش از حد رادیاتور به پکیج دیواری آبگرم ( بویژه در لوله کشی انشعابی )
19- خرابی برد کنترل



عیوب پکیج ها


عیب 2 : سیستم آب گرم مصرفی گرمای مطلوب را ندارد . علت چیست ؟


علت ها :


1- کم بودن ارتفاع شعله
2- دقت نداشتن NTC مصرفی
3- رسوب گرفتن مبدل مصرفی
4- خرابی شیر سه راهه در نوع دومبدله
5- تحریک نشدن فلوسوئیچ در نوع تک مبدله
6- دودکش نامناسب
7- اشکال در لوله کشی آب مصرفی ساختمان
8- دبی و سردی بیش از حد آب سرد ورودی
9- خرابی پتاسیومتر آب مصرفی


10- خرابی سوپاپ بای پس در نوع دو مبدله
11- اشکال در پمپ در نوع دومبدله


12- خرابی برد کنترل
عیب 3 : آب مصرفی مناسب ولی سیستم گرمایش کار نمیکند. علت چیست؟



عیوب پکیج ها


علت ها :


1- خرابی پمپ در نوع تک مبدله
2- خرابی یا گیر کردن فلوسوئیچ
3- بازماندن سوپاپ بای پس در نوع تک مبدله
4- خرابی شیر سه راهه در نوع دو مبدله


عیب 4 :پکیج دیواری آبگرم انفجاری روشن می شود. علت چیست؟


علت ها :
1- تنظیم نبودن فاصله الکترود جرقه زن و مشعل
2- تنظیم نبودن فشار گاز


3- خرابی دودکش


4- ضعیف شدن جرقه ( عوامل ضعیف شدن جرقه : 1/ضعیف شدن برق شهری2/ ضعیف شدن ترانس جرقه زن 3/نشتی برق یا برق دزدی4/اکسید شدن الکترود جرقه زن
5- استفاده از قطعات گاز شهری بجای گاز مایع


6- مسدود شدن سوراخ های مشعل در اطراف جرقه زن







عیوب پکیج ها
عیوب پکیج ها




عیب 5 : فشار آب در مدار گرمایش افت پیدا می کند. علت چیست؟


علت ها :


1- وجود نشتی در مدار گرمایش
2- وجود هوا در مدار گرمایش
عیب 6 : آب مصرفی پکیج دیواری آبگرم دچار نوسانات می شود . علت چیست؟
علت ها :
1- زیاد بودن ارتفاع شعله


2- پایین آمدن دقت NTC مصرفی
3- استفاده همزمان از چند شیر مصرفی


4- استفاده از پمپ فشار نامناسب در شبکه ساختمان
5- خرابی شیر سه راهه در نوع دو مبدله
6- کم بودن فشار آب ساختمان


عیب 7 : با افزایش دما ، فشار مدار گرمایش افزایش می یابد. علت چیست؟


علت ها :
1- خرابی یا تنظیم نبودن فشار آب
2- مسدود شدن شیلنگ منبع انبساط
3- متناسب نبودن منبع انبساط با حجم آب مدار گرمایش


عیب 8 : فشار در مدار گرمایش خود به خود بالا می رود و شیر اطمینان عمل میکند. علت چیست؟


علت ها :


1- راه یابی آب مصرفی به مدار گرمایش از طریق : شیر پرکن و مبدل مصرفی


عیب 9 : دمای مدار گرمایش خوب است ولی دمای آب مصرفی کم است . علت چیست؟


علت ها :
1- رسوب گرفتن مبدل مصرفی
2- فعال نشدن فلوسوئیچ در نوع تک مبدله در وضعیت زمستانه
3- خرابی NTC
4- خرابی سوپاپ بای پس در نوع دو مبدله
5- خرابی پتاسیومتر مصرفی در برد
6- کم بودن فشار آب
7- خرابی شیر سه راهه در نوع دو مبدله
8- خرابی برد کنترل


سوالات متداول پکیج دیواری آبگرم:

سوال1: علامت اختصاری " آب گرم مصرفی " و " آب داغ گرمایشی " در مدار نقشه کشی چیست؟

جواب: آب گرم مصرفی :

: آب گرم مصرفی ( Domestic Hot Water ( D . H . W
: آب داغ گرمایشی ( Central Heating ( C . H

سوال2: برای نصب پکیج در آشپزخانه، فاصله پکیج تا کابین ،چه مقدار باید باشد؟

جواب : فاصله پکیج تا کابین از هر طرف حداقل 10 سانتی متر باید در نظر گرفته شود. تا امکان سرویس در زمان مورد نیاز میسر باشد.

سوال3: قانون 2Dدر دودکش پکیج با محفظه احتراق باز چیست؟

جواب: D قطر خارجی دود کش می باشد. ارتفاع عمودی خروجی دودکش پکیج ، باید حداقل به اندازه دو برابر قطر دودکش باشد.
دقیقا پس از پکیج دیواری آبگرم شوفاژ دیواری با دودکش به قطر خارجی "d" ، الزاما باید دودکش بلندتر از 2xd وجود داشته باشد.


پس از دودکش عمودی به ارتفاع "2xd" و یک زانو ، الزاما باید یک لوله رابط افقی با شیب مثبت 3 درصد با طول حداکثر 1 متر در داخل اتاق وجود داشته باشد.
در این شرایط نصب حداکثر 2 تغییر زاویه مجاز است. ( 3 تغییر زاویه مجاز برای پکیج دیواری آبگرم با محفظه احتراق بسته با داکت ساختمانی عمودی).



عیوب پکیج ها



سوال4: فشار مجاز در سیستم پکیج چه اندازه است؟

جواب: فشار باید در محدوده 0.6 با ر الی 1.2 بار می باشد . لازم به ذکر است ،مادامی که پکیج سرد و خاموش می باشد ، بهترین زمان برای تنظیم فشار دستگاه ، از طریق بازکردن شیرپرکن آن است.

سوال5 : اگر به مدت زیادی قصد نداریم از پکیج استفاده نماییم ، بهترین پیشنهاد شما چیست؟

جواب : بهتر است پکیج دیواری آبگرم را از برق خارج نموده و شیر گاز را ببندید و مراحل زیر را دنبال نمایید.
شیر فلکه اصلی ورودی آب سرد به پکیج دیواری آبگرم را می بندیم .
از شیر تخلیه تحتانی دستگاه، آب مدار گرمایش را تخلیه می کنیم .

روش سریع :


شیر پرکن را باز می کنیم ( چون شیر فلکه بسته است ، پس آبی وارد سیستم نمی شود).
نزدیک ترین شیر آب گرم مصرفی را باز می کنیم تا آب مدار گرمایشی تخلیه گردد.

سوال6: بازدهی پکیج با " دو مبدل گرمایی " بیشتر است یا پکیج با "یک مبدل گرمایی اصلی" ؟

جواب: پکیج با دومبدل زیرا تامین آب گرم بهداشتی در این نوع پکیج در زمان کمتری می باشد ، چون در هر لحظه مقداری آب گرم برای ارایه وجود دارد

سوال7: چگونه می توان مبدل را رسوب گیری نمود؟

جواب:یادمان باشد که همواره پیشگیری بهتر از درمان است. آسانترین راه ممکن جلوگیری از تشکیل رسوب است. ما می توانیم با نصب فیلتر های تصفیه آب ، بر سر راه آب سرد ورودی و همچئین با استفاده از محلول محافظ در برابر رسوب ، در ابتدای راه اندازی دستگاه ، این مشکل را تا اندازه ای برطرف نماییم . اما در صورت رسوب گرفتن مبدل می توان به صورت زیر رسوب زدایی نمود.





عیوب پکیج ها
عیوب پکیج ها



هر تکنسین و فرد حرفه ایی باید مجهز به دستگاه رسوب زدای پاورفلو باشد.


برای سهولت و کم خطر بودن فرآیند رسوب گیری از دستگاه ساخت شرکت پالمو که مخصوص جرمگیری و شستشوی انواع مبدل آبگرمکن و پکیج دیواری آبگرم های شوفاژ دیواری است استفاده نمایید ( حمل این دستگاه آسان است و مجهز به موتور پمپ القایی بدون شفت، مخصوص اسید می باشد که در ضمن دارای فیلتری می باشد که گازهای اسیدی را تصفیه می نماید. )


استفاده از اسید برای رسوب زدایی املاح آهکی نیاز به شناخت ترکیبات تشکیل دهنده رسوب دارد. لذا بدون دانش شناخت نوع املاح موجود در آب یا رسوب ، استفاده از اسید جهت شستشو مجاز نیست.
رسوب زدایی بدون صرف زمان و استفاده از جوهر نمک یا اسید قوی برای رسوب زدایی ، برابر است با پایان عمر مبدل مسی پکیج دیواری آبگرم .

عیوب پکیج ها

یکشنبه, 05 آذر 1396 13:28

شماره تعمیرکار شوفاژ

با شروع فصل سرما و راه اندازی سیستم های گرمایشی و شوفاژ و شوفاژخانه ها نیاز به یک تعمیرکار مجرب و فعال و پویا دیده می شود ... لذا ما این مشکل را حل کرده و به شما تعمیرکار با اعتماد و ماهر در سطح تهران معرفی می کنیم پس با ما همراه بمانید ..



شماره تعمیرکار شوفاژ



در سیستم حرارت مركزی كه با عنوان شوفاژ مطرح می شود .در محلی به نام موتورخانه دستگاههایی از قبیل دیگ - مشعل- پمپ-و... نصب شده و حرارت به سیال واسطه كه میتواند اب باشد منتقل گردیده سپس پمپ موجود در موتورخانه ابگرم را توسط لوله كشی به داخل اتاقها هدایت نموده و وارد رادیاتورهای مستقر در اتاق می كند منتقل كرده و در نتیجه دمای اب كاهش می یابد .و آب توسط لوله برگشت به طرف موتورخانه رفته و برای جذب مجدد گرما به داخل دیگ هدایت می شود و بار دیگر این سیكل و چرخه تكرار می شود .شماره تعمیرکار شوفاژ



اصولا در سیستم حرارت مركزی كه از آبگرم استفاده می شود .دمای خروجی اب از دیگ 180 درجه فارنهایت و دمای ورودی اب به داخل دیگ كه گرمای لازم را به اتاق منتقل كرده است . برابر 160 درجه فارنهایت در نظر گرفته می شود .به عبارت دیگر اختلاف دمای ابگرم خروجی از دیگ و آب برگست داده شده از ساختمان برابر 20 درجه فارنهایت است .



شماره تعمیرکار شوفاژ
شماره تعمیرکار شوفاژ

نحوه گرم شدن اتاق توسط رادیاتور به صورت جابجایی آزاد یا طبیعی میباشد .هوای بالای رادیاتور معمولا به دلیل گرم شدن سبك شده و به طرف بالا حركت میكند .و هوای سرد طرف مقابل اتاق جایگزین آن می شود .به همین ترتیب یك چرخش طبیعی در جریان هوای اتاق بوجود آمده و دمای تمامی نقاط اتاق بالا رفته و اتاق گرم می شود .



شماره تعمیرکار شوفاژ

رادیاتور شوفاژ فاقد هرگونه موتور یا وسیله برقی است .پس نمیتوان توسط رایاتور شوفاژ دمای اتاق را كنترل كرد .میزان رطوبت نسبی اتاق نیز قابل كنترل نمی باشد .اصولا وقتی هوای اتاق گرم می شود .میزان درصد رطوبت نسبی كاهش می یابد .به عبارت دیگر رادیاتور شوفاژ میزان رطوبت نسبی اتاق را كاهش می دهد .و بایستی توسط افزودن بخار به هوای اتاق میزان رطوبت مورد نیاز انسان را تامین نمود .شماره تعمیرکار شوفاژ



به طور كلی در زمستان فضاهایی كه كنترل دما و در صد رطوبت نسبی در آنها اهمیت زیادی ندارد می توان از رادیاتور شوفاژ استفاده نمود .( هرچند دمای اتاق در سیستم رادیاتوری به راحتی و به كمك كنترل كننده های الكتریكی و مكانیكی قابل كنترل است )



بهترین محل نصب رادیاتور در زیر پنجره یا كنار دیوارهای خارجی است .علت این است كه توسط رادیاتور شوفاژ در فصل زمستان دائما گرما به اتاق افزوده می شود. .ولی دمای اتاق بالا نمی رود و این دما ثابت می ماند .چون بخش بیشتری از گرمای تولید شده تلف می شود .



شماره تعمیرکار شوفاژ

تلفات حرارتی از دو طریق انجام میگیرد . یكی تلفات حرارتی ناشی از جداره ها از قبیل سقف- كف و دیوار و پنجره و... دیگری تلفات حرارتی ناشی از نفوذ هوای سرد از درزهای پنجره می باشد . به عبارت دیگر چه بخواهیم و نخواهیم این تلفات حرارتی صورت می گیرد . ما فقط میتوانیم میزان آن را كاهش دهیم ولی نمیتوانیم آن را به طور كامل حذف نماییمشماره تعمیرکار شوفاژ



شماره تعمیرکار شوفاژ
شماره تعمیرکار شوفاژ



. پس بهتر است رادیاتور را در زیر پنجره نصب كنیم تا مقداری از حرارت رادیاتور صرف تلفات پنجره وجدارها شود .و بخشی كه باقی می ماند اتاق را گرم كرده و دمای ان را در حدی مناسب نگه دارد .و بتوانیم در نزدیكی پنجره از اتاق استفاده نماییم . اگر رایاتور در خلاف ضلع پنجره نصب شود .



به دلیل سردی محیط اطراف پنجره استفاده از آن محیط خالی از اشكال نمی باشد .

پیشنهاد دیگری كه در اینجا مطرح است این می باشد . كه در حد امكان پنجره ها دارای شیشه دوبل یا دولایه باشند . استفاده از شیشه دوجداره علاوه بر اینكه سبب عایق صدا خواهد بود . همچنین میزان ضریب انتقال حرارت شیشه را به حد نصف می رساند .در نتیجه تلفات حرارتی كاهش می یابد . و سبب صرفه جویی در مقدار پره های رادیاتور می شود .و در فصل زمستان از خیس شدن شیشه در سطح داخل اتاق جلوگیری میكند . چون سطح شیشه در فصل زمستان یك لایه سرد است . در اثر تماس بخلر آب در داخل اتاق با آن در روی شیشه آب جاری می شود . ولی وقتیكه شیشه دوجدار باشد . سطح داخلی آن گرم شده و میعان در سطح شیشه اتاق نخواهد افتاد .

 شماره تعمیرکار شوفاژ



رادیاتورهای شوفاژ از نظر جنس به سه دسته تقسیم می شوند . چدنی -فولادی و الومینیومی خط تولید رادیاتورهای چدنی به دلیل پایین بودن راندمان حرارتی و بالا بودن وزن آنها برچیده شده و تقریبا منسوخ شده می باشد .

رادیاتور آلومینیومی سبك تر زیباتر و ضریب هدایت حرارتی بالاتری نسبت به فولادی دارد .ولی از لحاظ قیمت گرانتر می باشد .معمولا در فضاهایی كه رطوبت زیاد دارد . مانند حمامها بایستی حتما از رادیاتور آلومینیومی استفاده كرد .

پره رادیاتورهای فولادی به صورت یك بلوك غیر قابل تفكیك تولید می شوند . یعنی در خارج از كارخانه نمیتوان به آنها پره اضافه كرد و یا كم نمود .ولی در مورد رادیاتورهای آلومینیومی این قابلیت وجود دارد .



شماره تعمیرکار شوفاژ
شماره تعمیرکار شوفاژ

مبنای فروش رادیاتورهای آلومینیومی در بازار پره می باشد . یعنی قیمت به لزای هر پره سنجیده می شود .



شماره تعمیرکار شوفاژ

منتشر شده خدمات شوفاژ
یکشنبه, 05 آذر 1396 12:45

تعمیرکار شوفاژ

درباره شوفاژخانه مطالبی به اختصار گفته شد در این مقاله می توانیم نکات نگهداری و مراقبت از شوفاژ و شوفاژخانه را به شما آموزش بدهیم لذا شما می توانید تعمیرات شوفاژخانه خود را به ما بسپارید ....



تعمیرکار شوفاژ



نکات مهم برای افزایش طول عمر دیگ آبگرم شوفاژ :


۱٫انتخاب مشعل متناسب با ظرفیت دیگ چدنی: اینکار باعث میشود پره آخر دیگ که دقیقا نوک شعله بروی آن متمرکز می شود ذوب نشود و با افزایش طول شعله ،از سر وصدای کار کرد مشعل کم نمود.


۲٫ استفاده از سختی گیر:


همانطور که می دانیم ایجاد رسوب باعث ایجاد لایه ای مانند مقاومت حرارتی بروی سطح دیگ می شود که از تماس مستقیم شعله با بدنه دیگ جلوگیری می کند.این امر باعث کاهش ظرفیت حرارتی دیگ چدنی میشود که معمولا مصرف کنندگان با افزایش ظرفیت حرارتی مشعل گازی سعی در بر طرف کردن این مشکل را دارند که این کارتوجیه مهندسی ندارد چون افزایش ظرفیت حرارتی باعث ذوب شدن پرهای دیگ چدنی میشود.

شوفاژ

تعیین ظرفیت دیگ :



BTU/ HR دیگ =BTU /HR گرمایش + BTU / HR آبگرم ×۱٫۲

۱٫۲ = ۲۰ درصد به عنوان میانگین تلفات دیگ





تخمین ظرفیت دیگ :

به ازای هر ۱۰۰۰ فوت مربع ۱ BHP یا ۳۳۵۲۰ BTU /HR :

با ظرفیت کم برای مصارف تجاری و مسکونی :

۶۷۰۰۰ ــ ۳۴۰۰۰۰۰ BTU / HR معادل ۲ــ۱۰۰ BHP

با ظرفیت متوسط برای مصارف تجاری و صنعتی کوچک :

۲۵۰۰۰۰۰ ــ ۱۰۰۰۰۰۰۰ BTU / HR معادل ۱۰۰ ــ۳۰۰ BHP

با ظرفیت زیاد برای مصارف تجاری و صنعتی بزرگ :

۱۰۰۰۰۰۰۰ ــ ۳۳۵۰۰۰۰۰ BTU / HR معادل ۳۰۰ ـ ۱۰۰۰ BHP

یکی از روش های تخمین ظرفیت دیگ استفاده از رابطه زیر است

Q=A×(H/3)×۵۵۰



تعمیرکار شوفاژ



A=مساحت ساختمان M۲

Q = ظرفیت تقریبی دیگ BTU / HR

H = ارتفاع ساختمان



دیگ آب گرم (Hot Water Boiler) یا بویلر آبگرم، یک مخزن تحت فشار می باشد که در آن سیال عامل تحت فشار، گرم شده و مورد استفاده قرار می گیرد. آب به عنوان سیال عامل بیش تر بویلرها با ظرفیت حرارتی بالا توان ذخیره انرژی مورد نیاز را دارد.



دیگ های آبگرم در سیستم های گرمایشی مورد استفاده قرار می گیرد و با جاسازی آن در موتورخانه ساختمان می توان گرمایش محیط را تامین کرد.

دیگ های آبداغ نیز از انواع دیگر بویلر ها هستند که در فشار های بالاتر آب بالای ۱۰۰ درجه سانتی گراد تولید می کنند.تعمیرکار شوفاژ









بازه استفاده از دیگ های آبگرم


دیگ های آبگرم معمولا از ظرفیت ۸۰,۰۰۰ کیلوکالری بر ساعت تا ۱۶,۰۰۰,۰۰۰ کیلوکالری بر ساعت تولید می شود.

دیگ های آبگرم و آب داغ از فشار ۲ بار تا ۲۰ بار تولید می شود. و معمولا در سیستم های گرمایش مرکزی (موتورخانه) برای تولید آبگرم رادیاتور، فن کویل، یونیت هیتر، گرمایش از کف و … مورد استفاده قرار می گیرد.

مشابه این نوع از دیگ ها در ظرفیت پایین می توان از پکیج های دیواری نام برد و در ظرفیت های بالا نیز سیستم موتورخانه مرکزی با بخار به عنوان روشی دیگر برای گرمایش ساختمان مطرح می شود.



تعمیرکار شوفاژ



محاسبه ظرفیت دیگ های آبگرم


برای محاسبه ظرفیت دیگ های آبگرم برای یک ساختمان پارامتر های متعددی دخیل هستند از جمله:

متراژ ساختمان
تعداد طبقات ساختمان (تاثیر بر روی فشار کاری دستگاه)
محل کار دستگاه
کاربری محل مورد استفاده
تعداد افرادی که در محل هستند
دمای هوای محیط در طول سال
ارتفاع از سطح دریا
راندمان شرکت سازنده



تعمیرکار شوفاژ


برای این محاسبات ، نرم افزار کریر بهترین راه حل می باشد و مهندسین تاسیساتی خبره در این زمینه با این نرم افزار محاسبات بار گرمایشی و سرمایشی ساختمان را محاسبه می کنند.



اما برای تخمین بار گرمایی یک ساختمان معمولا متراژ زیربنای ساختمان را در عددی بین ۵۰ تا ۲۰۰ (بر اساس شهر یا کشور محل نصب دستگاه) ضرب می کنند تا ظرفیت دیگ به کیلو کالری بر ساعت بدست آید.



برای مثال:



یک ساختمان با زیربنای ۱۰۰۰ متر مربع در شهر تهران برای گرمایش به دیگ آبگرمی به ظرفیت ۱۵۰,۰۰۰=۱۰۰۰*۱۵۰کیلو کالری بر ساعت نیاز دارد. (بدون احتساب آبگرم مصرفی )

توجه کنید این محاسبات تنها معیاری از میزان حرارت مورد نیاز در اختیار شما قرار می دهد و حتما بار گرمایشی باید به صورت دقیق محاسبه گردد.!!!!!!!تعمیرکار شوفاژ



انواع دیگ های آبگرم


دیگ های آبگرم در حالت کلی از نظر جنس به دو دسته ی زیر تقسیم می شود:

دیگ های آبگرم فولادی
دیگ های آبگرم چدنی


این دسته بندی از رایج ترین تقسیم بندی های دیگ های آبگرم می باشد.

دیگ های آبگرم فولادی


دیگ های آبگرم فولادی، بویلر هایی هستند که در آن از فولاد کربنی به عنوان متریال در بویلر استفاده شده است.



این نوع از دیگ های آبگرم به صورت زیر تقسیم بندی می گردد:



بویلر های فایرتیوب آبگرم (ویکی صفحه بویلر فایرتیوب)

بویلر های واترتیوب آبگرم


بویلر های آبگرم فایرتیوب یا لوله آتشین، بویلر هایی هستند که با عبور آتش و دود از درون لوله ها، آب اطراف لوله ها را به درجه حرارت مورد نظر می رساند.



این بویلر ها یکی از انواع بویلر های فایر تیوب هستند که برای تولید آبگرم مورد استفاده قرار می گیرند. (ویکی صفحه بویلر فایرتیوب)







تعمیرکار شوفاژ
تعمیرکار شوفاژ



تعمیرکار شوفاژ



بویلرهای واتر تیوب آبگرم


بویلر های آبگرم واترتیوب یکی از انواع بویلرهای آبگرم است که جدیدا در دنیا به صورت عمده مورد استفاده قرار می گیرد. این نوع از بویلر ها از انواع بویلر های واترتیوب است که برای تولید آبگرم مورد استفاده قرار می گیرند.



بویلر های واتر تیوب آبگرم دارای راندمان بالاتری از انواع دیگر بویلر های آبکرم است. در این نوع از بویلر ها آب در درون لوله ها می باشد و بنا بر قوانین استوانه های جداره نازک توان تحمل فشار بالاتری را دارند.تعمیرکار شوفاژ

تعمیرکار شوفاژ

منتشر شده خدمات شوفاژ
یکشنبه, 05 آذر 1396 12:04

خدمات تعمیر شوفاژ



خدمات تعمیر شوفاژ



چگونگی کار شوفاژ و شوفاژخانه


دیگهای بخار و آبگرم مقدار هنگفتی از بودجه سالانه انرژی یک ساختمان یا کارخانه را مصرف می کنند شوفاژ.


حتی کاهش کوچکی در راندمان یک دیگ بخار و یا آبگرم می تواند باعث افزایش چشمگیری در هزینه های انرژی شود.خدمات تعمیر شوفاژ

شوفاژ

به منظور بهبود راندمان تولید گرمای دیگ ، این کارها را انجام دهید:


۱- نسبت هوا به سوخت را بهینه کنید:


دیگ به مقدار درستی از اکسیژن نیاز دارد تا نسبت مناسب هوا به سوخت تضمین شود .هوا وقتی گرم می شود انرژی مصرف می کند . بنابراین ، هوای اضافی باعث اتلاف انرژی می گردد چرا که هوای گرم شده از دودکش خارج می شود.


از سوی دیگر اگر نسبت هوا به اکسیژن ناکافی باشد ، تمام سوخت سوزانده نخواهد شد. سوختی که سوزانده نشده از داخل سیستم حرکت خواهد کرد و از خود دوده برجای می گذارد . علاوه بر این ، هوای خیلی کم ممکن است باعث تشکیل مونوکسید کربن و دوده شود.خدمات تعمیر شوفاژ







خدمات تعمیر شوفاژ
خدمات تعمیر شوفاژ






با آنالیز گاز دودکش می توان مقدار اکسیژن و دمای گاز دودکش را اندازه گیری کرده و راندمان دیگ را محاسبه نمود .سپس تنظیمات را باید به نحوی انجام دادکه سطح هوای اضافه و دمای ورودی بهینه شوند.
برای بهینه سازی نسبت هوا به سوخت می توان از سیستم کنترل توزیعی رایانه ای استفاده نمود که به طور خودکار مشعل را کنترل می کند تا درصورت نیاز ، سطوح اکسیژن را کاهش دهد.


۲- تصفیه آب را بهینه کنید :


آب تغذیه قبل از پمپاژ به دیگ بخار بایستی تصفیه شود چرا که اکسیژن محلول و سایر ناخالصیهای معدنی دیگر باعث خوردگی یا تشکیل رسوب سخت در دیگ شده که نتیجتاً از عوامل مهم کاهش راندمان در دیگ بخار و آبگرم می باشند.خدمات تعمیر شوفاژ


از طرف دیگر این ناخالصی ها باعث اتلاف انرژی هم می شوند چرا که بلودان های روتین دیگ را ضروری می سازند و هرچه آب ورودی به دیگ تمیزتر باشد ، بلودان های کمتری مورد نیاز خواهد بود.


۳- سطوح انتقال حرارت را تمیز کنید :


دوده جمع شده بر روی سطوح انتقال حرارت همانند یک عایق عمل کرده و راندمان انتقال حرارت را کاهش می دهد.







خدمات تعمیر شوفاژ
خدمات تعمیر شوفاژ



خدمات تعمیر شوفاژ


۴- اتلاف گرما را به حداقل برسانید:


به منظور بازیابی گرمای اتلافی از دودکش ، یک اکونومایزر نصب کنید. گرمای بازیابی شده را سپس می توان به سمت آب تغذیه دیگ جهت پیش گرمایش هدایت نمود. قبل از نصب یک اکونومایزر ، مطمئن شوید که سیستم دیگ بخار تمیز بوده و به نحوی تنظیم شده که بتوان سنجش دقیق دمای گاز دودکش را انجام داد.


گرمای بیشتر را می توان با استفاده از یک اکونومایزر چگالشی از گاز دودکش استخراج نمود. هنگام استفاده ازاکونومایزر چگالشی باید بسیار احتیاط کرد زیرا کاهش دمای گاز دودکش به زیر نقطه شبنم باعث چگالش خواهد شد که چگالیده حاصله به علت وجود سولفور ، هیدروژن و کلر موجود درسوخت محتوی اسیدسولفوریک یا اسید هیدروکلریک خواهد بود.


این اسیدها می توانند باعث خوردگی قابل توجه در سطوحی شوند که در تماس با آنها قرار می گیرند.



خدمات تعمیر شوفاژ



شوفاژ

۵- یک گیج دمای دودکش نصب کنید :


یک گیج دمای دودکش ، دمای گاز دودکش خروجی از دیگ بخار را نشان می دهد هرچه دمای گاز دودکش پایین تر باشد ، راندمان سیستم بیشتر است . دمای بالای دودکش نشانگر آن است که دوده یا رسوب در لوله ها تجمع یافته یا اینکه صفحه بافل داخل دیگ خراب شده یا کاملا سوخته است که این اجازه می دهد تا گازها سطوح انتقال حرارت را بای پس کنند.


این شرایط معمولا به تدریج به وجود می آید و اپراتورها از آن مطلع نمی شوند به ازای هرF40 افزایش در دمای دودکش تقریبا یک درصد از راندمان حرارتی دیگ کاسته می شود.



خدمات تعمیر شوفاژ


۶- آب چگالیده یا کندانس را بازیابی کنید :


چگالیده ای که از تله های بخار تخلیه می شود را می توان جمع آوری کرده و می توان به عنوان آب تغذیه دیگ مورد استفاده قرارداد .

این امر ، هزینه های عملیاتی دیگ بخار را کاهش می دهد و معمولا مقرون به صرفه تر است چرا که آب کندانس بازیابی شده سوخت کمتری را نسبت به آب تازه شهری برای تولید بخار مصرف می کند(دمای آب کندانس بازیابی شدهF 160 تاF 200 است. درحالی که دمای آب تازه شهری معمولا از F80 فراتر نمی رود).



خدمات تعمیر شوفاژ


با نگهداری درست تله های بخار درسراسر سیستم توزیع می توان مقدار چگالیده برگشتی به دیگ بخار را به حداکثر رسانده و اتلاف انرژی مرتبط با گرمایش آب تغذیه را کاهش داد.

در سیستم حرارت مرکزی که با عنوان شوفاژ مطرح می شود .در محلی به نام موتورخانه دستگاههایی از قبیل دیگ – مشعل- پمپ-و… نصب شده و حرارت به سیال واسطه که میتواند اب باشد منتقل گردیده سپس پمپ موجود در موتورخانه ابگرم را توسط لوله کشی به داخل اتاقها هدایت نموده و وارد رادیاتورهای مستقر در اتاق می کند منتقل کرده و در نتیجه دمای اب کاهش می یابد .و آب توسط لوله برگشت به طرف موتورخانه رفته و برای جذب مجدد گرما به داخل دیگ هدایت می شود و بار دیگر این سیکل و چرخه تکرار می شود .



اصولا در سیستم حرارت مرکزی که از آبگرم استفاده می شود .دمای خروجی اب از دیگ ۱۸۰ درجه فارنهایت و دمای ورودی اب به داخل دیگ که گرمای لازم را به اتاق منتقل کرده است . برابر ۱۶۰ درجه فارنهایت در نظر گرفته می شود .به عبارت دیگر اختلاف دمای ابگرم خروجی از دیگ و آب برگست داده شده از ساختمان برابر ۲۰ درجه فارنهایت است .





خدمات تعمیر شوفاژ
خدمات تعمیر شوفاژ



خدمات تعمیر شوفاژ



نحوه گرم شدن اتاق توسط رادیاتور به صورت جابجایی آزاد یا طبیعی میباشد .هوای بالای رادیاتور معمولا به دلیل گرم شدن سبک شده و به طرف بالا حرکت میکند .و هوای سرد طرف مقابل اتاق جایگزین آن می شود .به همین ترتیب یک چرخش طبیعی در جریان هوای اتاق بوجود آمده و دمای تمامی نقاط اتاق بالا رفته و اتاق گرم می شود .

رادیاتور شوفاژ فاقد هرگونه موتور یا وسیله برقی است .پس نمیتوان توسط رایاتور شوفاژ دمای اتاق را کنترل کرد .میزان رطوبت نسبی اتاق نیز قابلکنترل نمی باشد .اصولا وقتی هوای اتاق گرم می شود .

میزان درصد رطوبت نسبی کاهش می یابد .به عبارت دیگر رادیاتور شوفاژ میزان رطوبت نسبی اتاق را کاهش می دهد .و بایستی توسط افزودن بخار به هوای اتاق میزان رطوبت مورد نیاز انسان را تامین نمود .

خدمات تعمیر شوفاژ

به طور کلی در زمستان فضاهایی که کنترل دما و در صد رطوبت نسبی در آنها اهمیت زیادی ندارد می توان از رادیاتور شوفاژ استفاده نمود .( هرچند دمای اتاق در سیستم رادیاتوری به راحتی و به کمک کنترل کننده های الکتریکی و مکانیکی قابل کنترل است )

بهترین محل نصب رادیاتور در زیر پنجره یا کنار دیوارهای خارجی است .علت این است که توسط رادیاتور شوفاژ در فصل زمستان دائما گرما به اتاق افزودهمی شود .ولی دمای اتاق بالا نمی رود و این دما ثابت می ماند .چون بخش بیشتری از گرمای تولید شده تلف می شود.

خدمات تعمیر شوفاژ



منتشر شده خدمات شوفاژ
یکشنبه, 05 آذر 1396 11:21

پکیج اخگر



درباره پکیج اخگر اطلاعاتی دارید؟ با ما همراه باشید تا شمارا با پکیج اخگر آشنا کنیم پکیج اخگر پکجی مناسب با شرایط روز دنیاست اذا خواهشمندیم با ما در این باره همراه بمانید ...



پکیج اخگر



پکیج اخگر چگونه کار می کند؟



1- تولید اب گرم مصرفی توسط پکیج



در قسمت بالای مشعل هر پکیج، لوله‌هایی وجود دارند که از یک سمت آنها آب سرد وارد و از سمت دیگر آنها آب گرم خارج می‌شود. این لوله‌ها به صورت مجتمع طوری طراحی شده‌اند که به نحو مطلوب به دمای تعیین شده بر روی پکیج برسند و همچنین طراحی آنها به نحوی است که آب گرم به صورت یکنواخت توسط پکیج تامین شود.



پکیج اخگر



در مسیر لوله یک سنسور جریان یا فلوسوئیچ قرار دارد که به منظور تشخیص باز شدن شیر آب گرم در پکیج نصب شده است. با باز شدن شیر آب گرم، سنسور جریان آب را تشخیص داده و بلافاصله دستور روشن شدن مشعل و پمپ را می­دهد و تا لحظاتی بعد آب گرم از پکیج به خروجی شیر می‌رسد. در برخی از انواع پکیج‌ها مخزن کوچکی جهت نگهداری مقدار کمی آب گرم وجود دارد که چند هدف را برآورده می‌کند.



پکیج اخگر



– اولا با وجود منبع آب گرم، کارکرد مشعل پایین آمده و عمر نهایی پکیج بالا می­رود.



– ثانیا وجود این مخزن در پکیج، هدر رفت آب را می­کاهد. به نحوی که با وجود لوله برگشت آبگرم، انتظار برای خروج آب گرم از شیر کاهش یافته و به محض باز شدن شیر، اب با دمای مطلوب از شیر خارج می­شود.

– این مخزن همچنین می‌تواند با کاهش طول لوله جاذب گرمای موجود در پکیج، از پوسیدگی و رسوب­گیری این لوله‌ها جلوگیری کند.   پکیج اخگر



ساختار داخلی پکیج



2- گرمایش به کمک آب گرم در شوفاژ و گرمایش از کف توسط پکیج



سیستم گرمایش تهویه مطبوع به چند ابزار و سیستم نیازمند است تا بتواند به نحو احسن کار کند. این ابزار و مکانیزم‌ها در تاسیسات حرارت مرکزی ساختمان­ها در قسمت­های مختلف ساختمان قرار دارند. این درحالی است که تمامی این وسایل به نحو مناسبی درون پکیج قرار جانمایی شده‌اند. وسایلی مانند مشعل، منبع انبساط، ترموستات، پمپ، سنسورها، دیگ اب گرم و …. به نحوی درون محفظه پکیج جانشانی شده‌اند. که در این فضای کوچک بتوانند وظایف محول شده را به نحو احسن و به طور بهینه انجام دهند.



پکیج اخگر



با باز شدن شوفاژها و یا باز شدن مسیر لوله‌های گرمایش از کف، آب گرم تولید شده در مشعل یا مستقیما از پکیج به سمت رادیاتورها می‌رود و یا توسط یک مبدل گرمایی دولایه، گرما از آب گرم تولید شده از توسط مشعل به آب گرم مصرفی رادیاتورها منتقل می‌شود. این مبدل همچنین می‌تواند گرمای مورد نیاز آب گرم مصرفی حمام و سایر مصرف کننده‌های آب را تامین کند.



کنترل گرم شدن آب مصرفی و آب گرمایش، توسط شیر الکتریکی سه‌راهه موجود در پکیج صورت می‌گیرد.پکیج اخگر

این شیر توسط پنل کنترل پکیج مدیریت و تنظیم می‌شود. این شیر در سه حالت گرم شدن آب مصرفی به تنهایی و یا گرم شدن آب گرمایش و یا هردو، قابل تنظیم است. مطابق با تنظیماتی که کاربر در پنل پکیج انجام می‌دهد و همچنین به کمک سنسورهای موجود در پکیج، حالت این شیر به طور خودکار تنظیم می‌شود و آب گرم را به طور مدیریت شده و به نحوی بهینه به محل های مصرف ارسال می‌کند



پکیج اخگر

بسم الله الرحمن الرحیم



با شروع فصل سرما و سرویس دوباره رایداتورهای ایران رادیاتور، ما به شما تعمیرکاران که گروهی جوان و خلاق هستند را معرفی می کنیم و دارای تجارب نصب سرویس و راه اندازی و تعمیرات شوفاژخانه های منازل و محل کار شما هستند. پس لطفا با ما همراه بمانید تا شمارو با بهترین سرویسکار آشنا کنیم با تشکر از صبر و بردباری شما هم وطن عزیز....



 سرویسکارایران  رادیاتوردرخیابان جردن تهران




خط تولید رادیاتورهای چدنی به دلیل پایین بودن راندمان حرارتی و بالا بودن وزن آنها برچیده شده و

تقریبا منسوخ شده می باشد .

رادیاتور آلومینیومی سبك تر زیباتر و ضریب هدایت حرارتی بالاتری نسبت به فولادی دارد .ولی از

لحاظ قیمت گرانتر می باشد .معمولا در فضاهایی كه رطوبت زیاد دارد . مانند حمامها بایستی حتما

از رادیاتور آلومینیومی استفاده كرد .



پره رادیاتورهای فولادی به صورت یك بلوك غیر قابل تفكیك تولید می شوند . یعنی در خارج از

كارخانه نمیتوان به آنها پره اضافه كرد و یا كم نمود .ولی در مورد رادیاتورهای آلومینیومی این

قابلیت وجود دارد .



مبنای فروش رادیاتورهای آلومینیومی در بازار پره می باشد . یعنی قیمت به ازای هر پره سنجیده

می شود .



سیستم حرارت مركزی (شوفاژ) با بهره گیری از سیال عامل جهت انتقال انرژی حرارتی از واحد

مولد گرما ، به لحاظ سهولت استفاده و دسترسی آسان ،هزینه نصب و نگهداری مناسب



رادیاتورهای شوفاژ امروزه جزو پرکاربردترین تجهیزات گرمایشی در ساختمان های عمومی و منازل می باشند.که ما بیشتر از سیستم گرمایش به وسیله ی آبگرم ان ها استفاده می نماییم اولین شخصی که سیستم گرمایش آبگرم نرکزی را ابداع نمود تریواله سوئدی در سال ۱۷۱۶ میلادی بود .
رادیاتورهای شوفاژ امروزه جزو پرکاربردترین تجهیزات گرمایشی در ساختمان های عمومی و منازل می باشند.که ما بیشتر از سیستم گرمایش به وسیله ی آبگرم ان ها استفاده می نماییم اولین شخصی که سیستم گرمایش آبگرم نرکزی را ابداع نمود تریواله سوئدی در سال ۱۷۱۶ میلادی بود .



در سال ۱۷۷۰ جیمزوات برای اولین بار از رادیاتور های چند تکه که با بخار آب گرم می شد برای گرمایش استفاده نمود . این سیستم گرمایی تکامل جدی یافت تا آن که در سال ۱۸۳۱ ، پرکنیز سیستم کامل گرمایش با آبگرم را که مجهز به مخزن انبساط بود را به نام خود به ثبت رساند . کاملتریت سیستم گرمایش آبگرم که شباهت زیادی با سیستم های متداول امروزی نیز دارد در سال ۱۸۳۳ توسط مهندس انگلیسی به نام پالکو ابداع گردید .


از سال ۱۹۵۰ که پمپهای آبگردان وارد سیستم های گرمایشی گردید رویکرد عمومی مردم به استفاده از شوفاژ به طور قابل ملاحظه ای افزایش یافت .رادیاتورها به سه دسته پره ای ، تخت و لوله ای تقسیم می گردند و از لحاظ جنس نیز دارای انواع فولادی ، چدنی و آلمینیومی می باشند .


البته ناگفته نماند که رادیاتور ها فقط بر اساس شکل ظاهری تقسیم بندی نمی شوند بلکه روش گرمادهی در انواع سطوح آن ها نیز متفاوت است .


اساسا رادیاتورها گرمای خود را از طریق تابش و جابجایی به هوای اتاق پس می دهند و معمولا ۱/۳ گرمای خود را از طریق تابش و ۲/۳ آن را از طریق جابجایی به هوای اتاق پس می دهند .



●انتخاب محل نصب رادیاتورها



فرض نمایید که در یک اتاق با دمای۲۰ درجه(c) و مقابل دیواری که ضریب k آن ۰.۵۵w/m۲k است قرار گرفته اید و دمای هوای بیرون نیز -۱۲c درجه است .مطابق با نمودار تعیین دمای سطح جداره ی ساختمان با توجه به دمای هوای خارج و ضریب k دیوار خارجی ، دمای سطح داخلی دیوار معادل ۱۷.۸ (C) به دست می آید که با استفاده از رابطه زیر :
"دمای محسوس = دمای سطح داخلی دیوار + دمای داخلی اتاق تقسیم بر ۲ "دمای محسوس ۱۸.۹ درجه می شود . حال برای آن که دمای محسوس را به به ۲۰ درجه سانتیگراد برسانیم باید دمای هوای اتاق را به ۲۲.۲ درجه افزایش دهیم .


به اختلاف دمای بین سطح دیوار و هوای اتاق ، کسری گرما یا کسری تابش گفته می شود.


اختلاف دمای پنجره ها با هوای اتاق معمولا بیش از این مقدار است ، اگر دمای هوای بیرون -۱۲ درجه باشد دمای سطح پنجره حدود ۹ درجه خواهد شد. این اختلاف ریاد با بالا بردن هوای اتاق قابل جبران نیست .


حال برای جبران کسری تابش پدید آمده باید از طریق تابش یک سطح گرم آزاد عمل نمود . اختلاف دمای لازم برای این سطح گرم کننده مانند رادیاتور با توجه به طول و ارتفاع نصب آن مشخص می شود . این کار با طراحی جایگاه ، تعیین اندازه و اختلاف دمای لازم برای رادیاتور (مثلا برای جبران جریان عمودی هوا ) برای حذف کامل اثر سردی سطوح پیرامونی و با توجه به ذخیره سازی گرمایی آن ها انجام می شود .



در نتیجه تنها راه حل موثری برای جلوگیری از کسری تابش ، تعیین جایگاهی مناسب برای رادیاتور است . این محل باید به گونه ای اننتخاب شود که رادیاتور افزون بر گرمایش اتاق ، هوایی مطبوع در هر نقطه از اتاق ایجاد کند .سرویسکارایران  رادیاتوردرخیابان جردن تهران



چون معمولا سردترین مکان در اتاق نزدیک پنجره است و به علاوه از طریق درزهای آن ، امکان نفوذ هوا به داخل اتاق وجود دارد ، جایگاه و اندازه رادیاتورها با توجه به موقعیت پنجره مشخص می شود . از این رو بهترین توزیع دما در اتاق و بهترین جبران برای کسری تابش وقتی رخ می دهد که رادیاتور زیر پنجره نصب شود . اگر رادیاتور که حدود ۶۰% گرما را بهع صورت جابجایی منتقل می کند به صورت آزاد جلوی دیوار بیرونی زیر پنجره نصب شود ، نیروی شناوری هوای گرم آن به قدری بزرگ خواهد بود که امکان نفوذ هوای سرد شده ی روی وجه داخلی پنجره و هوای سرد وارد شده از درزهای پنجره ، به درون اتاق را منتفی می سازد ، با این کار جریان هوا در اتاق (گردش هوای اتاق ) برقرار خواهد شد .



سرویسکارایران  رادیاتوردرخیابان جردن تهران


هرگاه رادیاتور زیر پنجره نصب شود طول آن باید معادل پهنای پنجره انتخاب شود . با این کار جریان عمودی هوا متعادل می شود و گرمای تابشی رادیاتور بیشتر می شود .



از طرفی هرچه سطح تابشی رادیاتور افزایش یابد با بهتر بگوییم سهم گرمای تابشی رادیاتور افزایش یابد تاثیر بیشتری در ایجاد آسایش گرمایی خواهد داشت . زیرا گرمایی که از طریق تابش از بدن انسان به بیرون منتقل می شود با افزایش سطح تابش رادیاتور بهتر جبران می شود .برای استفاده از حداکثر توان گرمایی رادیاتور باید آن را نزدیک به دیوار و زیر پنجره نصب کرد . حداقل فاصله رادیاتور از جداره های ساختمان از دیوار حداقل ۵۰ میلی متر و از کف اتاق حداقل ۱۰۰ میلی متر باید باشد .در این صورت هیچکونه افت توانی پدید نخواهد آمد .



سرویسکارایران  رادیاتوردرخیابان جردن تهران



اگر رادیاتور در حالتها ی زیر نصب شود افت توان خواهد داشت :

زیر تاقچه
پنجره
داخل کابین یا پشت پرده


در صورتی که از یک ورقه جهت پوشش رادیاتور استفاده گردد افت توان ممکن است به ۱۵% برسد .



پيشرفت روز افزون علم و تكنيك و توجه هر چه بيشتر به آسايش و رفاه زندگي بهمراه گسترش احداث واحدها و مجتمع هاي مسكوني، تجاري واداري، ابداع و ساخت تاسيسات متنوع مهندسي (نظير سيستمهاي تهويه مطبوع و حرارت مركزي )را به دنبال داشته كه به كارگيري آنها ضمن بر آوردن اهداف اوليه و اساسي كنترل شرايط حرارتي و برودتي ،پي آمدهاي مطبوعي نظير بهينه سازي استفاده از منابع انرژي، كاهش آلودگيهاي زيست محيطي ،اجتناب از خطرات مالي و جاني را بدنبال داشته است .سرویسکارایران  رادیاتوردرخیابان جردن تهران



در اين راستا سيستم حرارت مركزي (شوفاژ) با بهره گيري از سيال عامل جهت انتقال انرژي حرارتي از واحد مولد گرما ، به لحاظ سهولت استفاده و دسترسي آسان ،هزينه نصب و نگهداري مناسب ،عدم ايجاد آلودگيهاي اجتناب ناپذيردر سيستمهاي احتراقي (نظير بخاري) از چند دهه پيش تا كنون در بسياري از اماكن عمومي و خصوصي نظير منازل ، مجتمعهاي مسكوني ،

ساختمانهاي اداري،ورزشگاهها، بيمارستانها و... از كاربرد موفقي برخوردار بوده است. در مجموعه مولد گرمايي، رادياتور به عنوان جزء آشكار سيستم و عامل اصلي انتشار حرارت به محيط اطراف در يك چرخه گرمايي، عهده دار نقش اساسي در نيل به توقعات همه جانبه ‏‍“ظاهري تزئيني” و “راندمان و عملكرد مطلوب” بوده از اينرو، طراحي و ساخت آن مد نظر قرار دادن شرايط ويژه اي همچون ظرافت و زيبائي، ايمني و استحكام ، حجم كم و عمر طولاني را به عنوان پارامترهاي اوليه الزامي مينمايد.



سرویسکارایران  رادیاتوردرخیابان جردن تهران



آیا در شهر تهران به دنباله یک سرویسکار خوب و مطمین هستید ؟ آیا نمیدانید که راهکارهای نصب رادیاتور چیست؟ آیا نمی خواهید که شوفازخانه هایتان به مشکل بربخورد؟ آیا در فصل سرما  رادیاتورهایتان خراب است ؟ پس با ما همراه باشید ....



ما برای تک تک خواسته ها و سوالات شما جوابی خواهیم داشت و می توانیم در اسرع وقت برای شما سرویسکار مجرب و متعهد بفرستیم ..



سرویسکار ایران رادیاتور در میدان خراسان



در سیستم حرارت مركزی كه با عنوان شوفاژ مطرح می شود .در محلی به نام موتورخانه

دستگاههایی از قبیل دیگ، مشعل، پمپ، و... نصب شده و حرارت به سیال واسطه كه میتواند اب

باشد منتقل گردیده سپس پمپ موجود در موتورخانه ابگرم را توسط لوله كشی به داخل اتاقها هدایت

نموده و وارد رادیاتورهای مستقر در اتاق می كند



این رادیاتورها گرما را به اتاق منتقل كرده و در نتیجه دمای اب كاهش می یابد .و آب توسط لوله

برگشت به طرف موتورخانه رفته و برای جذب مجدد گرما به داخل دیگ هدایت می شود و بار دیگر

این سیكل و چرخه تكرار می شود .  سرویسکار ایران رادیاتور در میدان خراسان



اصولا در سیستم حرارت مركزی كه از آبگرم استفاده می شود .دمای خروجی اب از دیگ 180

درجه فارنهایت و دمای ورودی اب به داخل دیگ كه گرمای لازم را به اتاق منتقل كرده است . برابر

160 درجه فارنهایت در نظر گرفته می شود .به عبارت دیگر اختلاف دمای ابگرم خروجی از دیگ

و آب برگست داده شده از ساختمان برابر 20 درجه فارنهایت است .



نحوه گرم شدن اتاق توسط رادیاتور به صورت جابجایی آزاد یا طبیعی میباشد .هوای بالای رادیاتور

معمولا به دلیل گرم شدن سبك شده و به طرف بالا حركت میكند و هوای سرد طرف مقابل اتاق

جایگزین آن می شود .به همین ترتیب یك چرخش طبیعی در جریان هوای اتاق بوجود آمده و دمای

تمامی نقاط اتاق بالا رفته و اتاق گرم می شود .









سرویسکار ایران رادیاتور در میدان خراسان
سرویسکار ایران رادیاتور در میدان خراسان



سرویسکار ایران رادیاتور در میدان خراسان



رادیاتور شوفاژ فاقد هرگونه موتور یا وسیله برقی است .پس نمیتوان توسط رایاتور شوفاژ دمای

اتاق را كنترل كرد .میزان رطوبت نسبی اتاق نیز قابل كنترل نمی باشد .اصولا وقتی هوای اتاق گرم

می شود .میزان درصد رطوبت نسبی كاهش می یابد .به عبارت دیگر رادیاتور شوفاژ میزان رطوبت

نسبی اتاق را كاهش می دهد .و بایستی توسط افزودن بخار به هوای اتاق میزان رطوبت مورد نیاز

انسان را تامین نمود .



ه طور كلی در زمستان فضاهایی كه كنترل دما و در صد رطوبت نسبی در آنها اهمیت زیادی ندارد

می توان از رادیاتور شوفاژ استفاده نمود .( هرچند دمای اتاق در سیستم رادیاتوری به راحتی و به

كمك كنترل كننده های الكتریكی و مكانیكی قابل كنترل است )





سرویسکار ایران رادیاتور در میدان خراسان





هترین محل نصب رادیاتور :



در زیر پنجره یا كنار دیوارهای خارجی است .علت این است كه توسط رادیاتور شوفاژ در فصل

زمستان دائما گرما به اتاق افزوده می شود .ولی دمای اتاق بالا نمی رود و این دما ثابت می ماند

چون بخش بیشتری از گرمای تولید شده تلف می شود .





سرویسکار ایران رادیاتور در میدان خراسان



تلفات حرارتی از دو طریق انجام میگیرد . یكی تلفات حرارتی ناشی از جداره ها از قبیل سقف- كف

و دیوار و پنجره و... دیگری تلفات حرارتی ناشی از نفوذ هوای سرد از درزهای پنجره می باشد .

به عبارت دیگر چه بخواهیم و نخواهیم این تلفات حرارتی صورت می گیرد . ما فقط میتوانیم میزان

آن را كاهش دهیم ولی نمیتوانیم آن را به طور كامل حذف نماییم . پس بهتر است رادیاتور را در

زیر پنجره نصب كنیم تا مقداری از حرارت رادیاتور صرف تلفات پنجره وجدارها شود .و بخشی كه

باقی می ماند اتاق را گرم كرده و دمای ان را در حدی مناسب نگه دارد .و بتوانیم در نزدیكی پنجره

از اتاق استفاده نماییم . اگر رایاتور در خلاف ضلع پنجره نصب شود . به دلیل سردی محیط اطراف

پنجره استفاده از آن محیط خالی از اشكال نمی باشد .







سرویسکار ایران رادیاتور در میدان خراسان
سرویسکار ایران رادیاتور در میدان خراسان





پیشنهاد دیگری كه در اینجا مطرح است این می باشد . كه در حد امكان پنجره ها دارای شیشه دوبل

یا دولایه باشند . استفاده از شیشه دوجداره علاوه بر اینكه سبب عایق صدا خواهد بود . همچنین

میزان ضریب انتقال حرارت شیشه را به حد نصف می رساند .در نتیجه تلفات حرارتی كاهش

می یابد . و سبب صرفه جویی در مقدار پره های رادیاتور می شود .و در فصل زمستان از خیس

شدن شیشه در سطح داخل اتاق جلوگیری میكند . چون سطح شیشه در فصل زمستان یك لایه سرد

است . در اثر تماس بخلر آب در داخل اتاق با آن در روی شیشه آب جاری می شود . ولی وقتیكه

شیشه دوجدار باشد . سطح داخلی آن گرم شده و میعان در سطح شیشه اتاق نخواهد افتاد .



رادیاتورهای شوفاژ از نظر جنس به سه دسته تقسیم می شوند:

1. چدنی
2. فولادی
3. الومینیومی

سرویسکار ایران رادیاتور در میدان خراسان

منتشر شده ایران رادیاتور

با سلام:

درباره رادیاتورهای پنلی و پره ای به اختصار توضیح داده شده است در این مقاله سعی برآن داریم تا بتوانیم بهترین سرویسکار درتهران به شما خواننده عزیز معرفی کینم .لطفا با ما همراهبمانید با تشکر



 سرویسکار ایران رادیاتور درخیابان  پیروزی



رادیاتورهای شوفاژ امروزه جزو پرکاربردترین تجهیزات گرمایشی در ساختمان های عمومی و

منازل می باشند.که ما بیشتر از سیستم گرمایش به وسیله ی آبگرم ان ها استفاده می نماییم اولین

شخصی که سیستم گرمایش آبگرم نرکزی را ابداع نمود تریواله سوئدی در سال ۱۷۱۶ میلادی بود

رادیاتورهای شوفاژ امروزه جزو پرکاربردترین تجهیزات گرمایشی در ساختمان های عمومی و

منازل می باشند.که ما بیشتر از سیستم گرمایش به وسیله ی آبگرم ان ها استفاده می نماییم اولین

شخصی که سیستم گرمایش آبگرم نرکزی را ابداع نمود تریواله سوئدی در سال ۱۷۱۶ میلادی بود

در سال ۱۷۷۰ جیمزوات برای اولین بار از رادیاتور های چند تکه که با بخار آب گرم می شد برای

گرمایش استفاده نمود . این سیستم گرمایی تکامل جدی یافت تا آن که در سال ۱۸۳۱ ، پرکنیز

سیستم کامل گرمایش با آبگرم را که مجهز به مخزن انبساط بود را به نام خود به ثبت رساند .

کاملتریت سیستم گرمایش آبگرم که شباهت زیادی با سیستم های متداول امروزی نیز دارد در سال

۱۸۳۳ توسط مهندس انگلیسی به نام پالکو ابداع گردید .





از سال ۱۹۵۰ که پمپهای آبگردان وارد سیستم های گرمایشی گردید رویکرد عمومی مردم به

استفاده از شوفاژ به طور قابل ملاحظه ای افزایش یافت .رادیاتورها به سه دسته پره ای ، تخت و

لوله ای تقسیم می گردند و از لحاظ جنس نیز دارای انواع فولادی ، چدنی و آلومینیومی می باشند .

البته ناگفته نماند که رادیاتور ها فقط بر اساس شکل ظاهری تقسیم بندی نمی شوند بلکه روش

گرمادهی در انواع سطوح آن ها نیز متفاوت است .



سرویسکار ایران رادیاتور درخیابان  پیروزی



اساسا رادیاتورها گرمای خود را از طریق تابش و جابجایی به هوای اتاق پس می دهند و معمولا

۱/۳ گرمای خود را از طریق تابش و ۲/۳ آن را از طریق جابجایی به هوای اتاق پس می دهند .

رادیاتورهای شوفاژ امروزه جزو پرکاربردترین تجهیزات گرمایشی در ساختمان های عمومی و

منازل می باشند.سرویسکار ایران رادیاتور درخیابان  پیروزی





انتخاب محل نصب رادیاتورها :



فرض نمایید که در یک اتاق با دمای۲۰ درجه(c) و مقابل دیواری که ضریب k آن

۰.۵۵w/m۲k است قرار گرفته اید و دمای هوای بیرون نیز -۱۲c درجه است .مطابق با

نمودار تعیین دمای سطح جداره ی ساختمان با توجه به دمای هوای خارج و ضریب k دیوار خارجی

، دمای سطح داخلی دیوار معادل ۱۷.۸ (C) به دست می آید که با استفاده از رابطه زیر :

"دمای محسوس = دمای سطح داخلی دیوار + دمای داخلی اتاق تقسیم بر ۲ "دمای محسوس

۱۸.۹ درجه می شود . حال برای آن که دمای محسوس را به به ۲۰ درجه سانتیگراد برسانیم باید

دمای هوای اتاق را به ۲۲.۲ درجه افزایش دهیم .



به اختلاف دمای بین سطح دیوار و هوای اتاق ، کسری گرما یا کسری تابش گفته می شود.

اختلاف دمای پنجره ها با هوای اتاق معمولا بیش از این مقدار است ، اگر دمای هوای بیرون -۱۲

درجه باشد دمای سطح پنجره حدود ۹ درجه خواهد شد. این اختلاف ریاد با بالا بردن هوای اتاق

قابل جبران نیست .



حال برای جبران کسری تابش پدید آمده باید از طریق تابش یک سطح گرم آزاد عمل نمود . اختلاف

دمای لازم برای این سطح گرم کننده مانند رادیاتور با توجه به طول و ارتفاع نصب آن مشخص می

شود . این کار با طراحی جایگاه ، تعیین اندازه و اختلاف دمای لازم برای رادیاتور (مثلا برای

جبران جریان عمودی هوا ) برای حذف کامل اثر سردی سطوح پیرامونی و با توجه به ذخیره

سازی گرمایی آن ها انجام می شود .



در نتیجه تنها راه حل موثری برای جلوگیری از کسری تابش ، تعیین جایگاهی مناسب برای رادیاتور

است . این محل باید به گونه ای اننتخاب شود که رادیاتور افزون بر گرمایش اتاق ، هوایی مطبوع

در هر نقطه از اتاق ایجاد کند .



چون معمولا سردترین مکان در اتاق نزدیک پنجره است و به علاوه از طریق درزهای آن ، امکان

نفوذ هوا به داخل اتاق وجود دارد ، جایگاه و اندازه رادیاتورها با توجه به موقعیت پنجره مشخص

می شود . از این رو بهترین توزیع دما در اتاق و بهترین جبران برای کسری تابش وقتی رخ

می دهد که رادیاتور زیر پنجره نصب شود . اگر رادیاتور که حدود ۶۰% گرما را به صورت

جابجایی منتقل می کند به صورت آزاد جلوی دیوار بیرونی زیر پنجره نصب شود ، نیروی شناوری

هوای گرم آن به قدری بزرگ خواهد بود که امکان نفوذ هوای سرد شده ی روی وجه داخلی پنجره

و هوای سرد وارد شده از درزهای پنجره ، به درون اتاق را منتفی می سازد ، با این کار جریان

هوا در اتاق (گردش هوای اتاق ) برقرار خواهد شد .



هرگاه رادیاتور زیر پنجره نصب شود طول آن باید معادل پهنای پنجره انتخاب شود . با این کار

جریان عمودی هوا متعادل می شود و گرمای تابشی رادیاتور بیشتر می شود .



سرویسکار ایران رادیاتور درخیابان  پیروزی



از طرفی هرچه سطح تابشی رادیاتور افزایش یابد با بهتر بگوییم سهم گرمای تابشی رادیاتور

افزایش یابد تاثیر بیشتری در ایجاد آسایش گرمایی خواهد داشت . زیرا گرمایی که از طریق تابش

از بدن انسان به بیرون منتقل می شود با افزایش سطح تابش رادیاتور بهتر جبران می شود .برای

استفاده از حداکثر توان گرمایی رادیاتور باید آن را نزدیک به دیوار و زیر پنجره نصب کرد . حداقل

فاصله رادیاتور از جداره های ساختمان از دیوار حداقل ۵۰ میلی متر و از کف اتاق حداقل ۱۰۰

میلی متر باید باشد .در این صورت هیچکونه افت توانی پدید نخواهد آمد .



اگر رادیاتور در حالتها ی زیر نصب شود افت توان خواهد داشت :



- زیر تاقچه

- پنجره

- داخل کابین یا پشت پرده



در صورتی که از یک ورقه جهت پوشش رادیاتور استفاده گردد افت توان ممکن است به ۱۵%

برسد .


پیشرفت روز افزون علم و تكنیك و توجه هر چه بیشتر به آسایش و رفاه زندگی بهمراه گسترش

احداث واحدها و مجتمع های مسكونی، تجاری واداری، ابداع و ساخت تاسیسات متنوع مهندسی

(نظیر سیستمهای تهویه مطبوع و حرارت مركزی )را به دنبال داشته كه به كارگیری آنها ضمن بر

آوردن اهداف اولیه و اساسی كنترل شرایط حرارتی و برودتی ،پی آمدهای مطبوعی نظیر بهینه

سازی استفاده از منابع انرژی، كاهش آلودگیهای زیست محیطی ،اجتناب از خطرات مالی و جانی را

بدنبال داشته است .











در این راستا سیستم حرارت مركزی (شوفاژ) با بهره گیری از سیال عامل جهت انتقال انرژی

حرارتی از واحد مولد گرما ، به لحاظ سهولت استفاده و دسترسی آسان ،هزینه نصب و نگهداری

مناسب ،عدم ایجاد آلودگیهای اجتناب ناپذیردر سیستمهای احتراقی (نظیر بخاری) از چند دهه پیش

تا كنون در بسیاری از اماكن عمومی و خصوصی نظیر منازل ، مجتمعهای مسكونی ، ساختمانهای

اداری،ورزشگاهها، بیمارستانها و... از كاربرد موفقی برخوردار بوده است. در مجموعه مولد

گرمایی، رادیاتور به عنوان جزء آشكار سیستم و عامل اصلی انتشار حرارت به محیط اطراف در

یك چرخه گرمایی، عهده دار نقش اساسی در نیل به توقعات همه جانبه ‏‍“ظاهری تزئینی” و

“راندمان و عملكرد مطلوب” بوده از اینرو، طراحی و ساخت آن مد نظر قرار دادن شرایط ویژه ای

همچون ظرافت و زیبائی، ایمنی و استحكام ، حجم كم و عمر طولانی را به عنوان پارامترهای اولیه

الزامی مینماید.



سرویسکار ایران رادیاتور درخیابان  پیروزی

دوشنبه, 29 آبان 1396 15:53

ریز قطعات پکیج

طبق سوالات از قبل پرسیده شما عزیزان درباره پکیج باید گفت که نام و اسامیه قطعات پکیج در پایین به اختصار گفته شده اسن لذا خواهشمندیم برای رسیدن به سوالات خود هم چنان با صبر و شکیبایی مارا دنبال کنید تا بتوانیم بیشتر شمارا در این زمینه راهنمایی کنیم





ریز قطعات پکیج


مبدل اصلی

جرقه زن

فلومتر

فلوسوئیچ

دودکش







ریز قطعات پکیج
ریز قطعات پکیج







واسطه ها

بای پس

دیافراگم

اجزای نصب

ولوم

شیرپرکن

برد


ریز قطعات پکیج


شیر اطمینان

فن

منبع انبساط

ایرونت

شیر گاز

پرشر سوئیچ دود

کلینگرت





ریز قطعات پکیج
ریز قطعات پکیج







 ریز قطعات پکیج



با ما همراه باشید :


پمپ و اسید های
AE102
ایران رادیاتور
مقایسه محصول
AE103
ایران رادیاتور
مقایسه محصول
AE104.3
آریستون میکروتچ - اساتیس
مقایسه محصول
AE106
ای سی آ
مقایسه محصول
AE107
ایران رادیاتور
مقایسه محصول
AE109.1
بایمک - وستن
مقایسه محصول
AE110.1
بوش کلاسیک
مقایسه محصول
AE115.1
آریستون ۱۳ ژیکلوری
مقایسه محصول
AE117.1
آریستون 11 - ایرفل
مقایسه محصول
AE118
فرولی - دمیردکوم
مقایسه محصول
AE121
ترمو استار
مقایسه محصول
AG110
جرقه زن



ریز قطعات پکیج
ریز قطعات پکیج






مقایسه محصول
AG109
جرقه زن
مقایسه محصول
AG136
جرقه زن
مقایسه محصول
AG111
جرقه زن
مقایسه محصول
AG112
جرقه زن
مقایسه محصول
AG126
جرقه زن وایلانت
مقایسه محصول
AE128
جرقه زن دمیردکوم
مقایسه محصول
AG132
جرقه زن ای سی آ
مقایسه محصول
AG107
کابل شیرگاز سیت
مقایسه محصولَ



ریز قطعات پکیج

منتشر شده خرید پکیج دیواری
دوشنبه, 29 آبان 1396 15:37

نصب ونکات مهم پکیج دیواری

بسم الله الرحمن الرحیم

نکات لازم برای نصب و راه اندازی پکیج ها باید قابل فکر و تامل باشد لذا با این مقاله کمی با آن ها آشنا می شوید.



نصب ونکات مهم  پکیج دیواری



شرایط و مقدار مورد نیاز آب گرم مصرفی در ساختمان

دستگاه پکیج دیواری وظیفه گرم نمودن رادیاتور های ساختمان و تامین آب گرم مصرفی در ساختمان را بر عهده دارد.
پکیج دیواری بدلیل نداشتن منبع ذخیره آب گرم، امکان گرم نمودن رادیاتور ها و گرم نمودن آب گرم مصرفی را بطور همزمان ندارند و در طراحی سیستم اولویت گرمایش با گرم نمودن آب گرم مصرفی می باشد.نصب ونکات مهم  پکیج دیواری

بعد از باز شدن شیر آب گرم مصرفی تمام قدرت دستگاه صرف گرم نمودن آب گرم مصرفی می شود و اگر شیر آب گرم مصرفی به طور طولانی باز بماند، رادیاتور ها سرد می شوند.
لازم است در مصرف آب گرم به این نکته توجه نمود که نباید به طور طولانی شیر آب گرم در زمستان باز بماند تا رادیاتور ها سرد بشوند.

کدام پکیج برای منزل شما ایده آل تر است

تا زیر بنای ۲۴۰ متر مربع: میزان آبدهی یک پکیج دیواری ۲۴ کیلو وات ( ۲۴۰۰۰ وات )، ۷ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای منزل مسکونی معمولی با یک حمام و یا یک سرویس بهداشتی و آشپزخانه مناسب است.
تا زیر بنای ۲۸۰ متر مربع: میزان آبدهی یک پکیج دیواری ۲۸ کیلووات ( ۲۸۰۰۰ وات )، ۸ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای منزل مسکونی با یک حمام و یک سرویس بهداشتی و آشپزخانه مناسب است، ولی برای منزل مسکونی که دارای دو حمام و یک سرویس بهداشتی و آشپزخانه می باشد مناسب نیست.
تا زیر بنای ۳۰۰ متر مربع: میزان آبدهی پکیج دیواری ۳۵ کیلووات ( ۳۵۰۰۰ وت )، ۱۰ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای واحدی که دارای ۲ حمام و سرویس بهداشتی و آشپزخانه می باشد مناسب است.



نصب ونکات مهم  پکیج دیواری


محلی که برای نصب پکیج دیواری انتخاب میشود باید دارای شرایط ذیل باشد

بالای اجاق گاز و سایر وسایل گرمازا نباشد.
حدالقل فاصله ی دستگاه از دیوار مقابل یک متر باشد.
حدالقل فاصله از دیوار یا کابینت مجاور از طرفین ۱۵ساتی متر باشد.
حدالقل فاصله از کف تا زیر پکیج ۱۲۰سانتی متر باشد.
حدالقل فاصله ی عمودی از کلاهک تعدیل پکیج تا دریچه دودکش باید ۳۰ سانتیمتر باشد.
هرگز نباید کلاهک تعدیل پکیج دیواری را به دریچه دودکش داخل دیوار نصب نمود و حداقل ۳۰ سانتیمتر پایین تر از دریچه دودکش نصب گردد و هر چه بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب گردد بهتر است. زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می شود.





نصب و نکات مهم پکیج دیواری
نصب و نکات مهم پکیج دیواری







نصب ونکات مهم  پکیج دیواری



در صورتیکه قصد خرید پکیج دیواری دودکش دار دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه کنید که دستگاه برای احتراق نیاز به اکسیژن دارد و حتما باید درب کابینت کرکره ای باشد تا پکیج، اکسیژن مورد نیاز خود را از محیط دریافت کند.


سئوالات عمومی

بهترین مدل پکیج شوفاژدیواری کدام است؟
هر مدل برای شرایط خاصی طراحی شده است.
مدل مناسب با توجه به نیاز مشتری، شرایط ساختمان، مصالح به کار رفته شده و منطقه آب و هوایی محل نصب مشخص می‌شود.
جدیدترین مدل پکیج شوفاژدیواری بوتان کدام است؟
گروه مدل های محفظه احتراق بسته (‌روم سیلد)
جدیدترین مدل در بین مدل های روم سیلد نیز مدل های چگالشی محفظه احتراق بسته می باشند.
برتری پکیج‌های شوفاژدیواری بوتان نسبت به سایر مارک ها چیست؟
کیفیت در سطح جهانی (همکاری با شرکت ایتالیایی ریللو)
دارای نشان کیفیت اروپا CE و استاندارد تشویقی ایران
تنها پکیج شوفاژدیواری دارای کیسه اتصالات رایگان نصب همراه با محصول
دارای گسترده ترین شبکه خدمات مشتریان در سراسر کشور
ضمانت باپشتوانه و در دسترس بودن قطعات یدکی استاندارد


تنها پکیج شوفاژدیواری دارای گواهینامه فنی از مرکز تحقیقات وزارت مسکن
کم مصرف ترین پکیج شوفاژدیواری در ایران
بیشترین تنوع مدل و ظرفیت
آیا استفاده از دو حمام به صورت همزمان، با پکیج شوفاژدیواری بوتان مقدور است؟
بله، با تهیه مدل مخزن دار بوتان می توان از دو حمام به طور همزمان استفاده نمود.
آیا پکیج‌های شوفاژدیواری بوتان با گاز مایع (کپسول گاز) نیز کار می‌کنند؟
بله، در این مورد توصیه می شود از کارشناسی نصب بوتان استفاده نمایید.







نصب و نکات مهم پکیج دیواری
نصب و نکات مهم پکیج دیواری




با سلام


من یه پکیج شاپه دارم که مدتیه دائم خودبخود خاموش میشه ووقتی ریست میکنم یه لحظه فن روشن میشه ویه صدای تیک میده ولی فندک نمیزنه وخاموش میشه دوبار اینکارو تکرار میکنه وبعد چراغ ارور فن ودودکش روشن میشه وچشمک میزنه.مواقعی که ضروری نیازش داارم یه دستگاه کوچکی بالای پکیج هست که یه لوله هوا به فن داره ودوتا سیم برق هم بهش وصله همون صدای تیک تیک هم از همونه(اسمشو نمیدونم)بمحض ریست شدن یکی ازسیمهاشا از تو فیشش درمیارم تافن شروع بکار کنه وبعدسیما میزنم سرجاش پکیج روشن میشه ولی بعداز مدتی که هردفعه هم یجوره دباره خاموش میشه.بایدچکارکنم مرسی


– اول باید فن را سرویس کنید تا کاملا تمیزبشه.


۲- ونتوری را هم باید بشورید.(قسمتی از فن که شلنگ سفید رنگ بهش وصل شده).
۳- شلنگهای سفید رنگ را هم در بیارید و کاملا توشو تمیز کنید.
و نتیجه را بگید.
تنظیم فشار منبع انبساط.
شیر هواگیری یکی از رادیاتورها را باز کنید تا فشار کاملا افت کنه.یک گیج فشار از همو نهای که باد لاستیک ماشین را باهاشون تنظیم یا چک میکنن ، روی سوزن منبع انبساط قرار بدید ببینید چقدر باد داره.اگر کمتر از یک بار بود باید تا یک بار بادش کنید.دوباره سیستم را پر کنید رادیاتورها را هواگیری کنید. و دستگاه را روشن کنید.
امروز چک کردم در حالت standby هم رفت بالا
فشار منبع انبساط رو چجوری چک کنم؟
با سلام
من یه پکیج شاپه دارم که مدتیه دائم خودبخود خاموش میشه ووقتی ریست میکنم یه لحظه فن روشن میشه ویه صدای تیک میده ولی فندک نمیزنه وخاموش میشه دوبار اینکارو تکرار میکنه وبعد چراغ ارور فن ودودکش روشن میشه وچشمک میزنه.مواقعی که ضروری نیازش داارم یه دستگاه کوچکی بالای پکیج هست که یه لوله هوا به فن داره ودوتا سیم برق هم بهش وصله همون صدای تیک تیک هم از همونه(اسمشو نمیدونم)بمحض ریست شدن یکی ازسیمهاشا از تو فیشش درمیارم تافن شروع بکار کنه وبعدسیما میزنم سرجاش پکیج روشن میشه ولی بعداز مدتی که هردفعه هم یجوره دباره خاموش میشه.بایدچکارکنم مرسی
– اول باید فن را سرویس کنید تا کاملا تمیزبشه.
۲- ونتوری را هم باید بشورید.(قسمتی از فن که شلنگ سفید رنگ بهش وصل شده).
۳- شلنگهای سفید رنگ را هم در بیارید و کاملا توشو تمیز کنید.


و نتیجه را بگید.


من یه پکیج از بوتان مدل اوپتیما ۲۸k ومدار بسته هست.
البته ما اونو توی خونه کارگذاشتیم و هوای خونه رو برای سوختن استفاده می کنه و از بیرون هوا نمیکشه.
این پکیج ما روزی دو یا سه بار خاموش میشه نمایندگی ده بار اومده تنظیم فشار گاز کرده و بازم همون آشه و همون کاسه
آخرش به ماگفت که از کمبود هواس که اینطور خاموش میشه آیا اینو گفته که بپیچونه یا واقعاً این طوریه؟


یکی از پنجره هارو باز بذارید ببینید باز خاموش میشه یا نه.اگر باز خاموش بشه مشکل نمیتونه از کمبود اکسیژن باشه.
برای فن دار بودن پکیج باید مشخص باشه آپارتمان شما چند طبقه است و شما در طبقه چندم هستید.و شرایط دودکش چطوری هست، آیا کاملا مستقیم یا پیچ و خم داره.و اینکه ارتفاع دودکش چندمتره.و محل قرار گرفتن پکیج هم خیلی مهمه.مثلا اینکه پکیج توی فضای آزاد مثل تراس قرار داره یا توی آشپزخانه ،اتاق پکیج یا فضا های دیگه.
پکیج های دیواری در ظرفیت های ۲۴ و ۲۶ و۲۸ و۳۲ و۳۵ و۳۷ هزار ساخته میشن. به فرض مثال:
شرکت بوتان فقط ظرفیت های ۲۴ و ۲۸ هزار تولید میکنه.
شرکت الجی ظرفیت های ۲۴ و ۲۶ و ۲۸ هزار تولید میکنه.
شرکت بوش ظرفیت های ۲۴ و ۲۸ و ۳۵ هزار تولید میکنه.
شرکت فرولی ظرفیت های ۲۴ و ۳۲ و ۳۷ هزار تولید میکنه.


برای تعین قدرت پکیج یک فرمول تجربی وجود داره: متراژ واحد مسکونی را درعدد ۱۵۰ (کیلو کالری) و متراژ واحدهای اداری را در عدد ۱۰۰ (کیلو کالری) ضرب می کنیم.و عدد بدست آمده ظرفیت پکیج را مشخص میکنه. واحد مسکونی شما ۹۰ متر که باید در ۱۵۰ ضرب بشه که میشه۱۳۵۰۰ کیلو کالری در نتیجه شما باید نزدیکترین ظرفیت به این مقدار را پیدا کنید که میشه ۲۴۰۰۰ کیلو کالری.
وبا توجه به این فرمول یک اصل کلی اینه که تا متراژ ۱۵۰ متر پکیج ۲۴ هزار انتخاب میشه و در متراژهای بالاتر با توجه به مارک پکیج ظرفیت های بالاتر را انتخاب میکنیم.
سلام پکیح برای واحد ۹۰ متری طبقه دوم
چه برندی





نصب و نکات مهم پکیج دیواری
نصب و نکات مهم پکیج دیواری









فن دار یا بدون فن


و اینکه من نمیدونم قدرتش رو چه جوری میگن و اینکه قدرتش چقدر باشه
که به سازنده بگیم از اون بگیره برای مشارکت
پکیج روکا مدل سارا نصب کردم در بعضی مواقع که مصرف اب در حمام در حال انجام هستش شیر اب گرم اشپزخانه که باز میشود ویا گاهی اولین مصرف کننده که باز میشود صدای جرقه زن پیلت میاد و پس از چند ثانیه صدای انفجار وروشن شدن مشعل انجام میشود این صدای انفجار گاها انقدر زیاد هستش که شیشه ها میلرزه لطفا راهنمائی بفرمائید
باید ببینید که آیا جرقه زن درست عمل میکنه و جرقه های که میزن به خوبی دیده میشه یا خیلی ضعیفه.

نصب ونکات مهم  پکیج دیواری


۱- اگر جرقه ضعیف بود الکترود جرقه زن را سرویس کنید و دوباره بررسی کنید که آیا مشکل رفع شده یا نه.
۲- اگر مشکل برطرف نشده.و جرقه به خوبی زده نمیشه باید جرقه زن را تعویض کنید.
۳- فشار گاز را باید بررسی کنید تا از ۲۰ میلی بار بیشتر نباشه اگر بیشتر بود باید کمش کنید.


اگر الکترودها(الکترود جرقه و الکترود یونیزه کننده) را سرویس کردید و مشکل حل نشده ، و جرقه های زده شده توسط الکترود جرقه ضعیف بود باید جرقه زن روی برد یا برد را به صورت کامل تعویض کنید.( اگر بتونی جرقه زن را به صورت تکی پیدا کنی خیلی خوبه و الا باید یک برد کامل بخری که بردهای پکیج روکا خیلی گرونه)
فشار گاز را باید با فشار سنج تنظیم کنید ،که کار شما نیست. ولی شما برای امتحان میتونید تا جای که امکان داره فشار گاز را با بستن شیر گاز کم کنید هرچند این روش به طور کامل فشار را کم نمی کنه ولی میشه فهمید که آیا مشکل از فشار گازه یا نه


با سلام و خسته نباشید


الکتروده ۲دوتا هستند هردو سرویس کردم با سنباده نرم
دبی آب سرد ورودی به پکیج بوتان باید بین ١١ تا ١٣ لیتر بر دقیقه باشه ،کمتر یا بیشتر شدن اون منجر به نوسان دمائ آب یا همون سرد و گرم شدن اون میشه
سر راه آب سرد ورودی به دستگاه شما حتما یک شیر نصب شده و یا از شیلنگ شیردار استفاده شده ،پیشنهاد میکنم شیر را در حالت نیم باز بزارید
یه راه حل دیگه جرم گیری دستگاه تون هست ،احتمال اینکه مبدل پکیج گرفته باشه زیاده

نصب ونکات مهم  پکیج دیواری


راه حل دیگه استفاده از قطعه کاهنده دبی سر راه آب سرد ورودیه ،میتونید از خدمات بوتان أونو بخواین
یادتون نره اگه در ساختمان طبقاتی زندگیمیکنید و احیانا یه پمپ بعد کنتور نصب کردین فشار ماکزیمم آنرا روی ٢/۵ تا ٣ قرار بدین
شما پکیج ایساتیس را توصیه میکنید یا آریستون.نصب ونکات مهم  پکیج دیواری


من با اکثر دوستان نزدیکم که نمایندگی اریستون دارن صحبت کردم اونا اصلاً از آریستون رضایت ندارن. اما از ایساتیس راضی هستند و اعتقاد دارن که ایستاتیس خیلی از آریسون بهتره.و میگن که پکیج های آریستون وقت تعمیرات خیلی خیلی بد قلقی میکنن. و هم داد تعمیرکارو در میارن (هی باید به دستگاه سر بزنن ) هم سرو صدای مشتری (چون قطعاتش خیلی گرونه ) .
سلام،یه خبر خوب اینکه شنیدم آریستون پکیج قدیمی و مستعمل میگره بجاش پکیج نو با پانصد هزارتومان تخفیف میده،خواستید تعویض کنین مدل ماتیس ٢۴ اونا بگیر



نصب ونکات مهم  پکیج دیواری


البته فراموش نکنیم که تکنولوژی پکیج در اختیار اروپا و آمریکا هست و تا قبل از ورود پکیج های به اصطلاح إیرانی و چینی به بازار ایران ،این پکیج های ایتالیایی و آلمانی بود که پیشرو بودند ، خوب چند سالی است که با افزایش نرخ دلار قطعات یدکی و هزینه سرویس و نگهداشت این دستگاهها نیز افزایش یافته ، آریستون از سال ۲۰۰۸ طرح گالیلو را اجرا کرد و نسل جدید پکیج های کمبی را با بهره گیری از تکنولوژی بردالکترونیک پیشرفته و مجهز به صفحه نمایش و سیستم کامفورت آبگرم بهداشتی و بکارگیری کامپوزیت به جای قطعات برنجی و امکان تشخیص کنترلگرهای حرارتی باسیم و بیسیم روانه بازار نمود ، ….. همزمان با ورود نسل جدید این پکیج ها به بازار ایران برخی ایرادات اون هم آشکار شد ازجمله خرابی برد،فلوسوییچ و پمپ،ولی در حال حاضر انصافا به جز قیمت بالای آن ، دانش پایین برخی تکنسینهای مجاز آن و نصب غلط ایرادی به خود دستگاه نمیتونم بگیرم ،….دارم سعی میکنم خلاصه گویی کنم ولی اگه مشتاق بودین میتونم موشکافانه تر بحث رو دنبال کنیم،..


موضوع اینه که بعضی از تکنسینها قلق ها را نمیشناسن و میگن عیب از دستگاست،مثال میزنم ؛
١- بعضی ها به جای کنترل فشار گاز ورودی در همون ابتدای کار میرن شیر برقی گاز رو دست کاری میکنن و از اون پس فامیلیشون با مشتری شروع میشه
٢- به جای کنترل دبی آب ورودی ،خروجی گاز را تغییر میدن و …


٣- به وضعیت سیفونی شدن به عامل خرابی پمپ و جام شدن روتور نمی پردازن و دائم پمپ عوض میکنن و …..
بگزریم ؛ ایساتیس پیچیدگی آریستون رو نداره و حساسیت پرشر سوییچ آب ، برد و پمپ و پرشر هوا ی اون کمتره ضمن اینکه قیمت قطعات اون توی رنج بوتان هست ،
از بعد کیفیت ایساتیس مشکلاتش رو تو این چند ساله به سرعت حل کرده و تونسته رضایت مشتریاشو ارتقا بده،
راهنمای نصب پکیج دیواری شرایط مورد نیاز محل نصب دستگاه







نصب و نکات مهم پکیج دیواری
نصب و نکات مهم پکیج دیواری





ه : حجم فضای محل نصب دستگاه :

محل نصب دستگاه باید کلیه شرایط مورد نیاز دودکش را دارا باشد .
به ازاء هر کیلو وات توان دستگاه به ۱ متر مکعب فضا نیاز است.

به طور مثال دستگاهی که ۲۴ کیلو وات توان دارد به ۲۴ متر مکعب فضا نیاز دارد.
در صورتی که حجم محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد، باید فضای محل نصب دستگاه را به اتاق مجاور و یا فضای آزاد ارتباط داد که می توان بوسیله بریدن بالا و پایین درب اتاق به اندازه ۵ سانتیمتر و یا قراردادن هواکش های مشبک در بالا و پایین درب فضای محل نصب دستگاه را به اتاق مجاور به صورت دائماً باز ارتباط داد.

 نصب ونکات مهم  پکیج دیواری

صفحه1 از8
