Monday, 21 August 2017 01:33

تعمیر و سرویس پمپ اب

راهنمای نحوه صحیح نگهداری از پمپ آب



فاکتورهای مهم و ضروری در عملکرد پمپ آب

بررسی پمپ آب

پمپ آب نباید مداوم کار کند. چون داغ می شود و انرژی را هدر می دهد. پمپ آب نیاز دارد که بر اساس فشار، سرعت جریان و ارتفاع بررسی شود. انتخاب پمپ آب اشتباه، هزینه های اضافی در انرژی و تعمیر و نگهداری روی دست شما خواهد گذاشت.

نکات مهم در نصب پمپ آب

پایه ها، صفحه ها، فندانسیون ها
تراز شفت
لوله کشی
تاثیرات محیط بر دستگاه

حتی انتخاب درست یک پمپ آب هم می تواند منجر به شکست شود اگر به خوبی نصب نشود.تعمیر و سرویس پمپ اب

کاویتاسیون در پمپ آب

کاویتاسیون معمولا هنگام مکش پمپ آب اتفاق می افتد. وقتی فشار مکش خیلی پایین باشد، با وارد شدن مایع به پمپ آب، حباب های بخار تشکیل می شود.

کاویتاسیون یک عامل آسیب رسان به سیستم های آبی است. انرژی متحرک به یاتاقان ها و سیل های پمپ آب آسیب وارد می کند. فرسایش نیز به پروانه ها و محفظه ی پمپ آب آسیب وارد می کند.تعمیر و سرویس پمپ اب





تعمیر و سرویس پمپ اب



دو نوع کاویتاسیون وجود دارد:

کاویتاسیون مکش: در چشم پروانه اتفاق می افتد.
کاویتاسیون تخلیه: در نوک پروانه اتفاق می افتد.

نگهداری پمپ آب و موارد پیشگیری

اهداف اصلی مورد نظر در نگهداری از پمپ آب

پیشگیری از خرابی پمپ آب
حفظ ظرفیت مناسب پمپاژ



استفاده هدفمند از پمپ آب



برنامه ای برای نگهداری و پیشگیری تنظیم کنید. راهکارهای سازنده را دنبال کنید.

همیشه به خوبی دستگاه را بررسی کنید و از اطلاعات مربوط به دستگاه نگهداری نمایید.
با سیستم پمپ آب آشنا شوید.

دفترچه راهنمای نصب و راه اندازی که شامل نمودارها و منحنی ها می شود را مطالعه نمایید.

پیشنهاد می شود این موارد را چک کنید، کارهایی که باید به صورت هفتگی انجام شود:



تعمیر و سرویس پمپ اب



ثبت میزان مکش و تخلیه
ثبت مدت زمان اندازه گیری

کارهایی که باید به صورت ماهانه انجام شود:

چک کردن شیر فلکه

کارهایی که باید به صورت شش ماه یکبار انجام شود:

در صورت نیاز منافذ پروانه را چک کنید.
میزان روغن را در سیل و محفظه ی موتور چک کنید.

کارهایی که باید به صورت سالانه انجام شود:

در صورت نیاز روغن سیل و محفظه ی موتور را تعویض کنید.
آلارم ها را تست کنید که درست کار می کنند یا خیر.
تست های الکتریکی اولیه را انجام دهید.

نگهداری سایر لوازم و تجهیزات پمپ آب

کنترل ها
شیرهای ایزوله
شیرهای چک
شیرهای کنترل فشار
درجه ها
کمپرسورها

فهرست قطعات پمپ آب

قطعات اصلی پمپ آب را مشخص کنید و یدکی آنها را نیز خریداری نمایید. (مخصوصا اگر سفارش دادن قطعه ای زمان زیادی می برد)
یاتاقان ها
سیل ها
رینگها و واشرها
سیم های برق
پروانه ها

فهرست پمپ آب یدکی

پیشنهاد می شود از پمپ های آب یدکی برای کاربری های مهم بهره ببرید.
پمپ آب یدکی باعث افزایش عمر مفید پمپ آب اصلی می شود.
پمپ آب یدکی باعث می شود هزینه های کمتری برای تعمیر متحمل شوید. تعمیر و نگهداری از پمپ آب اصلی، با هزینه کمتری امکان پذیر می باشد.

عیب یابی پمپ آب

ایجاد سرو صدای زیاد هنگام کارکردن پمپ آب می تواند به علت یکی از عوامل زیر باشد:

مسائل سروصدای مکانیکی

خرابی یاتاقان ها
جرم گرفتن پروانه ها
فرسودگی و بالانس نبودن پروانه ها
فرسودگی رینگ ها
کفی سیل
تراز نبودن کوپلینگ
کمربندها و چرخ قرقره



تعمیر و سرویس پمپ اب



مسائل سروصدای هیدرولیکی

کاویتاسیون
پیچ و تاب
سروصدای آب در لوله
سرعت بالا در شیرها
جریان پایین
عوامل احتمالی در فشار پایین آب در پمپ آب:

چرخش برعکس آب

جرم گرفتن پروانه
بسته شدن شیر تخلیه
باز ماندن شیر بایپس (bypass)
مسدود شدن مکش
پروانه فرسوده، رینگ فرسوده، صفحه ی فرسوده
منافذ زیاد
پیچ و تاب

عوامل احتمالی فشار پایین آب

میزان سرعت اشتباه
مسدود شدن مکش
نفوذ هوا در مسیر مکش
پروانه فرسوده، رینگ فرسوده، صفحه فرسوده
مشکلات برقی
عوامل احتمالی در مشکلات برقی پمپ آب

خرابی سیل
نفوذ رطوبت در موتور پمپ آب
گرم شدن موتور پمپ آب
زیاد کار کردن موتور پمپ آب
مشکل در تامین برق موتور پمپ آب
قطع و وصل شدن فاز برق
افزایش و افت ولتاژ برق
ایمنی الکتریکی در پمپ آب

تست الکتریکی پمپ آب فقط باید توسط پرسنل آموزش دیده و ماهر انجام شود.
تجهیزات تست شده باید کاملا از منبع برق جدا شوند.
فرایند قفل کردن را دنبال کنید.
خازن را تخلیه کنید.

تست الکتریکی پمپ آب

تست مقاومت عایق سیم پیچی موتور
تستر عایق یک میلیون اهمی مورد نیاز است
چک کردن چکه کردن کف بر اساس خرابی عایق، رسوب یا رطوبت









تعمیر و سرویس پمپ اب
تعمیر و سرویس پمپ اب

تست دوام عایق سیم پیچی موتور پمپ آب

متر اهمی مورد نیاز است.
باید مقاومت متعادلی بین تمام پایه های یک الکترو موتور سه فاز وجود داشته باشد. فرایند تست موتور تک فاز با توجه به شروع جداسازی و راه اندازی سیم پیچی متفاوت است. هر عایقی نیاز دارد که با هر خازن بیرون از گردش، جداگانه تست و ایزوله شود.




عموما مشکلاتی که در پمپهای خانگی ایجاد می شود از تنظیم خارج شدن فشار پمپ، یکسره کار کردن پمپ و قطع نشدن آن، قطع و وصل شدن متوالی پمپ، کم شدن باد داخل منبع تحت فشار و آب دادن پمپ می باشد که برای رفع هر کدام از موارد ذکر شده راه حل خاص خود وجود دارد.تعمیر و سرویس پمپ اب



یکی از وسایلی که به پمپ متصل می شود کلید اتوماتیک پمپ می باشد که مغز متفکر و فرمانده پمپ می باشد و دستور قطع یا وصل پمپ را می دهد. که این وسیله برقی در مقایسه با دیگر وسایل پمپ، بیشتر دچار مشکل یا خرابی می شود.
در داخل کلید پمپ ۲پیچ یا مهره می باشد که یکی برای تنظیم فشار استارت پمپ و دیگری برای تنظیم فشار قطع پمپ می باشد. که توسط این دو مهره می توان فشار آب پمپ (به اصطلاح فنی بار پمپ) را کم یا زیاد کرد. با این کلید می توان تنظیم کرد که پمپ در چه فشار آبی(بار) شروع به کار کرده یا در چه فشاری قطع شود.

در مواقعی که بخواهیم فشار پمپ را تنظیم کنیم باید تمامی شیر های آب بسته باشد و با باز و بسته کردن یک شیر پمپ را تنظیم کنیم. این تنظیم باید متناسب با واحدهای ساختمان متناسب باشد که دورترین نقطه به پمپ فشار خوبی را داشته باشد.
منبع فشار آب

در داخل منبع فشار آب یک تویوپ لاستیکی پر از هوا قرارا دارد که انتخاب منبع تحت فشار متناسب با پمپ انتخاب می شود که مقدار هوای آن نیز در منبع ها متفاوت است که در روی هر منبع مشخصات آن نیز وجو دارد که با کم شدن هوای داخل منبع پمپ به خوبی کار نمی کند و دچار مشکل می باشد.

در صورتی که یک پمپ بیش از ۵بار در دقیقه خاموش یا روشن می شود به احتمال فراوان منبع تحت فشار یا تویوپ آن دچار مشکل شده است.تعمیر و سرویس پمپ اب





دسته بندی پمپ آب

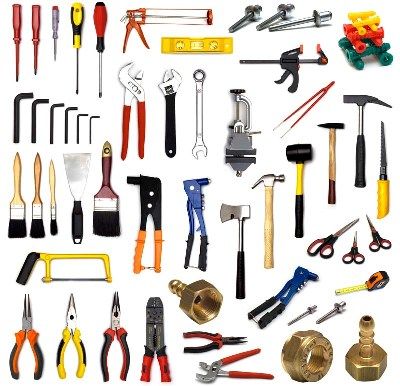

ابزارآلات مورد نیاز برای نصب و تعمیرپکیج



مقدمه

انواع آب گرمکن

ساختمان آب گرم کن های دیواری

باز و بسته کردن اجزای آب گرم کن گازسوز دیواری

دستورکار باز و بسته کردن اجزای آب گرم کن گاز سوز دیواری و ابزار و وسایل مورد نیاز

رویه آب گرم کن

کلاهک تعدیل

صفحۀ پشتی دستگاه

اصول باز و بسته کردن رویه، کلاهک تعدیل و صفحه پشتی

دستور کار باز و بسته کردن و سرویس کلاهک تعدیل و ابزار و وسایل مورد نیاز

مبدل گرمایی

دستور کار باز و بسته کردن و سرویس مبدل گرمایی و ابزار و وسایل مورد نیاز

رگولاتور آب در آب گرم کن های شمعک دار

دستور کار باز و بسته کردن و سرویس رگولاتور آب و ابزار و وسایل مورد نیاز ،‌مواد و تجهیزات مورد نیاز

سیستم گاز آب گرم کن های شمعک دار

رگولاتور گاز

سوپاپ اصلی گاز

شیر پروانه ای

مجموعۀ شیر گاز

دستور کار باز و بسته کردن و سرویس مجموعه شیر گاز ، ابزار و وسایل موردنیاز

مشعل

دستور کار باز و بسته کردن و سرویس مشعل، نازل مشعل و چند راهه و ابزار و وسایل مورد نیاز

شمعک

فندک   ابزارآلات مورد نیاز برای نصب و تعمیرپکیج



ابزارآلات مورد نیاز برای نصب و تعمیرپکیج
ابزارآلات مورد نیاز برای نصب و تعمیرپکیج

ابزارآلات مورد نیاز برای نصب و تعمیرپکیج



دستورکار باز و بسته کردن شمعک و فندک ، ابزار و وسایل مورد نیاز

دستورکار باز و بسته کردن و سروی س اجزای رگولاتور آب در آب گرم کن بدون شمعک ، وسایل و ابزار مورد نیاز و مواد و تجهیزات مورد نیاز:

روش عیب یابی و تعمیر آب گرم کن دیواری

دستور کار نمونه عیب یابی و تعمیر آب گرم کن گازسوز دیواری و وسایل و ابزار مورد نیاز

رسوب در آب گرم کن های دیواری

وسایل رسوب زدایی

رسوب زدایی ثقلی

دستور کار رسوب زدایی مبدل گرمایی آب گرم کن دیواری به روش ثقلی و ابزار و وسایل لازم: ابزارآلات مورد نیاز برای نصب و تعمیرپکیج

رسوب زدایی با پمپ

دستور کار رسوب زدایی مبدل گرمایی توسط پمپ و وسایل مورد نیاز

رسوب زدایی با دستگاه ویژه

دستور کار رسوب زدایی مبدل گرمایی توسط دستگاه ویژه و وسایل مورد نیاز





ابزارآلات مورد نیاز برای نصب و تعمیرپکیج
ابزارآلات مورد نیاز برای نصب و تعمیرپکیج



ابزارآلات مورد نیاز برای نصب و تعمیرپکیج



آب‌گرم‌کن وسیله‌ای است که معمولاً برای گرم‌کردن آب بکار گرفته می‌شود. در مصارف خانگی از آب گرم شده اغلب برای شستن ظروف و پوشاک، استحمام، غذاپزی و گرم کردن محیط منزل استفاده می‌شود. در مصارف صنعتی اغلب از آب‌گرم‌کن‌هایی استفاده می‌شود که توان تولید بخار فوق داغ را داشته باشد.

انواع آب‌گرم‌کن:

  1. آب‌گرم‌کن زغالی

  2. آب‌گرم‌کن نفتی

  3. آب‌گرم‌کن گازی

  4. آب‌گرم‌کن خورشیدی

  5. آب‌گرم‌کن برقی

آب گرم کن های گازسوز بر دو گونه آب گرم کن های آنی دیواری و آب گرم کن های مخزن دار می‌باشند.ابزارآلات مورد نیاز برای نصب و تعمیرپکیج

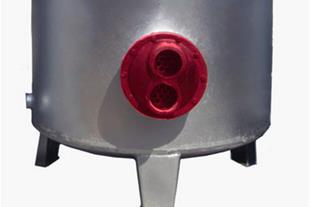

منبع کویل دار موتورخانه

منبع کویل دار

موتورخانه از اجاز مختلفی تشیل شده است. وظیفه اصلی یک موتورخانه گرمایشی گرمایش ساختمان و یا تامین آب گرم مصرفی ساختمان است. تامین آب گرم مصرفی توسط منابع تولید آب گرم مصرفی انجام می‌گیرد. منابع آب گرم مصرفی ساختمان شامل منبع کویل دار و منبع دوجداره هستند. این منابع در واقع مبدل‌های حرارتی هستند که مخزن آنها گنجایش آب مصرفی مورد نیاز ساختمان را دارد. جنس بدنه این مخازن گالوانیزه گرم است و استفاده از آهن سیاه گالوانیزه نشده به دلایل بهداشتی ممنوع است.

منبع کویل دار چیست؟

منبع کویل دار یک مبدل حرارتی پوسته لوله است که مخزن آن همان پوسته است و همچنین وظیفه نگهداری آب گرم مصرفی مورد نیاز ساختمان را به عهده دارد. منبع کویل دار همانطور که از اسم آن پیدا است شامل یک کویل مسی است که آب داغ دیگ درون آن جریان می‌یابد و آب مخزن را گرم می‌کند. منبع کویل دار می‌تواند به صورت خوابیده و یا ایستاده باشد که با توجه به فضای موتورخانه و نوع طراحی موتورخانه قابل اجرا است.



محاسبه میزان آب گرم مصرفی ساختمان

برای محاسبه آب گرم مصرفی ساختمان که به دیگ تحمیل می‌شود باید ابتدا دما و مقدار آب گرم مصرفی تعیین گردد:  تعمیر منبع کویل دار موتورخانه


دمای آب گرم مصرفی: دمای آب گرم مصرفی با توجه به نوع مصرف متفاوت است. دمای دستشویی دمایی بین 120 تا 130 درجه فارنهایت است. همچنین بعضی تجهیزات و وسایل خانگی نیازمند دمای بالاتری هستند. مانند ماشین ظرفشویی و ماشین لباسشویی که نیازمند دمای بالاتری هستند. با توجه به اینکه با بالارفتن دمای آب گرم مصرفی میزان اختلاف دما با محیط بیشتر می‌شود میزان اتلاف حرارتی نیز افزایش می‌یابد. بنابراین دمای آب گرم مصرفی نمی‌تواند از دمای خاصی بیشتر شود. هر چند در بعضی موارد صنعتی نیازمند دمای بالا هست که محدودیت دمایی اهمیت کمتری پیدا می‌کند. به طور کلی دمای آبگرم مصرفی ساختمان نباید بیشتر از 160 درجه فارنهایت باشد. دمای مورد نیاز هر کدام از مصارف ساختمان در جدول زیر آمده است. معمولا دمای ورودی به آبگرمکن درون ساختمان 60 درجه فارنهایت و دمای خروجی از آبگرمکن 140 درجه فارنهایت در نظر گرفته می‌شود.


مقدار آبگرم مصرفی و ظرفیت آبگرمکن: برای تعیین آب گرم مورد نیاز ساختمانها جداولی توسط مهندسان تاسیسات در کشورهای اروپایی و آمریکا ارائه شده است. از آنجایی که در ایران اطلاعات جامعی در مورد میزان مصرف آب گرم ساختمان ارایه نشده است و تنوع آب و هوایی گسترده و عادات متفاوت برای مصرف آب گرم وجود دارد باید علاوه بر رجوع به کتاب‌های مرجع اروپایی و آمریکایی، تجربه و مشاهدات شخصی را نیز برای تعیین آب گرم مورد نیاز وارد کرد. این جداول میزان مصرف آبگرم را بر حسب نوع ساختمان و مقدار لازم برای هر کی از ساکنین یا وسایل بهداشتی مورد استفاده در ساختمان ارائه می‌دهند. قبل از استفاده از این جداول بهتر است با چند اصطلاح ممهم در ارتباط با آنها آشنا شویم:



تعمیر منبع کویل دار موتورخانه
ضریب تقاضا: میزان مصارفی که در جدول برای مصارف مختلف پیشنهاد می‌شود حداکثر مقداری است که در طول شبانه روز بر پایه استفاده مستمر تعیین گردیده است. ولی مشخص است که میزان مصرف در تمام طول شبانه روز یکسان نیست و در بعضی ساعات روز مصرف کمتر و در بعضی از ساعات روز بیشتر و همچنین در بعضی از ساعات روز میزان مصرف صفر است. از طرفی تمام وسایل مصرفی آب گرم به طور همزمان آغاز به کار نمی‌کنند. بنابراین طراحی میزان مصرف حداکثر با استفاده از محاسبات مربوط به آبگرم مصرفی مانند اندازه‌گذاری لوله‌ها، حجم منابع و بار حرارتی آب گرم مصرفی بر مبنای حداکثر مصرف محاسبات درستی را نتیجه نمی‌دهد. برای پی بردن به محاسبات دقیق‌تر در جدول ضریبی به نام ضریب تقاضا ارائه شده است که با ضرب کردن آن در ارقام ارائه شده برای حداکثر آب گرم مصرفی، مقدار واقعی مصرف آب گرم ساختمان مورد نظر در ساعت به دست می‌آید. تعمیر منبع کویل دار موتورخانه





تعمیر منبع کویل دار موتورخانه
تعمیر منبع کویل دار موتورخانه



ظرفیت حرارتی آبگرمکن که عبارت است از مقدار آب که در یک ساعت توسط آبگرمکن گرم می‌شود، حداقل برابر خواهد با مقدار واقعی مصرف آبگرم ساختمان در ساعت. مقادیر حداکثر آب گرم مصرفی بر حسب نوع وسایل بهداشتی و میزان لازم برای هر نفر در ساعت، در جداول مربوطه ارائه شده است. برای دستیابی به دقت عمل بیشت، توصیه می‌گردد که همواره از جدول زیر استفاده شود.



فرمول‌های محاسباتی:

ضریب تقاضا×حداکثر مصرف آب گرم (GPH) = مقدار واقعی مصرف آب گرم

ضریب ذخیره آب گرم ×ضریب تقاضا×حداکثر مصرف آب گرم (GPH)= ظرفیت منبع آب گرم

به دلیل اینکه گس از مصرف 0.7 تا 0.75 آب گرم منبع، بقیه آب موجود در آن سرد می‌شود، به عنوان یک قاعده کلی، حجم منبع ذخیره‌ی آب گرم را باید بین 0.25 تا 0.3 بیش از مقدار واقعی مصرف آب گرم ساختمان در نظر گرفت، ولی این خود بستگی به یکنواخت یا غیر یکنواخت بودن مصرف آب گرم در ساختمان دارد. به عنوان مثال، در ساختمان‌هایی همچون هتل و بیمارسان که تقاضای آب گرم آنها تقریبا یکنواخت است، ضرایب ذخیره‌ی منبع را می‌توان به ترتیب تا 0.8 و 0.6 کاهش داده در عوض ظرفیت حرارتی آبگرمکن را افزایش داد.

فرمول محاسباتی:

ضریب تقاضا× حداکثر آب گرم لازم= مقدار واقعی مصرف آب گرم

ضریب ذخیره منبع × ضریب تقاضا × حداکثرذ آب گرم لازم= حجم منبع آب گرم

مقادیر مندرج در جدول بر پایه میزان آب گرم لازم برای لباسشویی و غیره باید به آن اضافه شود.   تعمیر منبع کویل دار موتورخانه



مقدار ارائه شده برای مدارس در صورتی مقرون به واقعیت خواهد بود که مصرف دوش را هم در نظر بگیریم، ولی چون اغلب مدارس ایران فاقد دوش برای دانش‌آموزان هستند بهتر است برای تعیین مقدار واقعی مصرف مدارس از جدول(1) استفاده شود.

ضریب ذخیره منبع: برای تعیین حجم منبع آب گرم مصرفی، ضریبی تحت عنوان ضریب ذخیره‌ی منبع در جداول 3 و 4 ارائه شده است که با ضرب کردن آن در مثدار واقعی مصرف آب گرم، حجم منبع آب گرم به دست می‌آید. موضوع قابل توجه در مورد منابع آب گرم مصرفی این است که پس از مصرف 70 تا 75 درصد آب گرم موجود در منبع، بقیه آب منبع سرد خواهد شد، بنابراین باید خجم منبع آب گرم را حدال بین 25 تا 30 درصد بیش از میزان مصرف واقعی آب گرم در نظر گرفت. عموما در صورتی که تقاضا برای آب گرم یکنواخت نباشد به منبع ذخیره بزرگتری نیاز است. در ساختمان‌هایی که تقاضا برای اب گرم تقریبا یکنواخت باشد، می‌توان منبع ذخیرهی کوچکتری اختیار کرد در عوض ظرفیت را بزرگتر در نظر گرفت، زیرا این امر باعث کاهش بار حرارتی دیگ و کوچکتر شدن اندازه‌ی سطح حراررتی آبگرمکن می‌شود. کارخانجات، دارات و مدارس معمولا دارای تقاضای ابگرم غیر یکنواخت بوده و حداکثر تقاضای آبگرم آنها در مدت زمان بسیار کوتاهی رخ می‌دهد. تقاضیای آب گرم در آپارتمان‌ها، منازل، هتل‌ها و بیمارستان‌ها معمولا از یکنواختی بیشرتی برخوردار است. لذا می‌توان ضرایب ذخیره منبع را برای هتل‌ها و بیمارستان‌‌ها به ترتیب تا 0.8 و 0.6 تقلیل داده در عوض ظرفیت حرارتی آبگرمکن را افزایش داد. در مورد منابع ذخیره‌ی آب گرم، توصیه می‌شود که در ساختمان‌های بزرگ (مثل مدارس) که برای سرایدار و خانواده‌اش نیز محل سکونتی در خود ساختمان در نظر گرفته می‌شود، منبع آب گرم جداگانه‌ای برای سرایداری محاسبه و نصب شود. همچنین بهتر است در ساختمان‌های بزرگ، مقدار محاسبه شده برای حجم آب را بیند چند منبع تقسیم نماییم تا در صورت احتیاج به تعمیر و ... ساختمان از آب گرم محروم نشود. جدول 4 را می‌توان برای محاسبه سریع و سرانگشتی حجم منبع آب گرم مورد استفاده قرا داد.





تعمیر منبع کویل دار موتورخانه
تعمیر منبع کویل دار موتورخانه



تعمیر منبع کویل دار موتورخانه

فرمول محاسباتی:

بر پایه مطالب مذکور، می‌توانیم مقدار واقعی مصرف اب گرم و حجم منبع را با استفاده از فرمول‌های زیر تعیین نماییم:

ضریب تقاضا × حداکثر مصرف آب گرم در ساعت = مقدار واقعی مصرف آب گرم در ساعت

ضریب ذخیره منبع × ضریب تقاضا × حداکثر مصرف آب گرم در ساعت = حجم منبع آب گرم تعمیر منبع کویل دار موتورخانه

محاسبه بار حرارتی آب گرم مصرفی (Q3):

پس از تعیین مقدار واقعی آب گرم مصرفی که برابر است با حداقل ظرفیت حرارتی آبگرمکن، بار حرارتی آب گرم مصرفی با استفاده از فرمول زیر تعیین می‌شود:

(Q3=V×8,33× (t2-t1

که در این رابطه Q3 بار حرارتی اب گرم مصرفی بر حسب Btu/hr)، V) مقدار واقعی آب گرم مصرفی بر حسب گالن بر ساعت (GPH)، مقدار عددی 8.33 وزن مخصوص آب بر حسب پوند بر گالن، t1 دمای آب شهر ورودی به آبگرمکن بر حسب درجه فارنهایت (معمولا 60) و t2 درجه حرارت آب گرم مصرفی خروجی از آبگرمکن بر حسب درجه فارنهایت است.

یکی از دغدغه‌های همیشگی مدیران ساختمان‌ها و برج‌ها تامین آب گرم مصرفی اهالی ساختمان‌ به صورت همیشگی و بدون کمبود میباشد و این چالش در فصول سرد سال و با توجه به افزایش مصرف آب گرم به مسئله‌ای جدی تبدیل می‌شود‌ . در این مواقع داشتن یک منبع آب گرم میتواند عامل مثبت مهمی در تامین مطمئن آبگرم باشد. این مسئله شرکت سرو انرژی کیا را بر آن داشت تا با بیانی صریح ، روان و به دور از هرگونه محاسبات ریاضی پیچیده به تشریح نحوه‌ی انتخاب صحیح یک منبع آب گرم(منبع کویل دار) برای داشتن همیشگی آب گرم و عدم کمبود آن در صورت مصرف اکثر افراد ساختمان، بپردازد.





تعمیر منبع کویل دار موتورخانه
تعمیر منبع کویل دار موتورخانه

منبع کویل دار (همان مخزن آب گرم)، مخزنی است جهت تامین آب گرم بهداشتی که از آب گرم یا بخار خروجی بویلر، برای گرم کردن آب سرد ورودی شهر استفاده می کند. این آب گرم یا بخار خروجی از بویلر، در داخل کویل حرارتی از چند شاخه لوله رفت و برگشتی گردش نموده و پس از تبادل حرارت با دیوار لوله های آن از کویل خارج می گردد. تبادل حرارت انجام شده باعث گرم شدن لوله (مسی، استیل، … ) شده در نهایت منجر به گرم شدن آب سرد خارج لوله که آن را احاطه کرده است می شود.(کویل ها از چند لوله رفت و برگشتی عمدتا مسی تشکیل شده که وظیفه ی آنها در همه جا به عنوان یک جسمی که آب گرم از طریق یک سیستم بسته در آن به گردش در آمده و باعث گرم شدن آب سرد میشود، میباشد.)


جنس منبع کویل دار عموما از ورق گالوانیزه می باشد اما در صورت استفاده از ورق سیاه (برای فشارهای بالاتر) داخل منابع را با پوشش اپوکسی می پوشانند. ضخامت ورق فولادی بکار رفته در منابع نیز بر حسب فشار کاری دستگاه، دمای کاری و ضریب خوردگی آب بر اساس استاندارد مخازن تحت فشار محاسبه می‌شود. این مخازن در دو نوع عمودی و افقی بر حسب محل نصب آنها بکار گرفته می‌شود.


برتری منابع کویل دار نسبت به دیگر دستگاه های تولید کننده آب گرم بهداشتی نظیر منابع دو جداره این است که فقط از یک بدنه استفاده شده و پس از بروز اشکالاتی مانند ترکیدگی و یا رسوب گرفتگی کاملا قابل تعمیر می‌باشند. ضمنا بخاطر وجود منبع اصلی انتقال حرارت (کویل) در داخل منبع، افت حرارتی آن بسیار کم می‌باشد.

و اما چگونه میتوان یک منبع آب گرم انتخاب کرد ؟؟؟
طبق مبحث ۱۶ مقررات ملی ساختمان ظرفیت ذخیره انواع منبع کویل دار، منبع دوجداره و منابع ذخیره آبگرم مصرفی برای واحد های مسکونی به شرح ذیل می باشد:
۱- آپارتمان تک خوابه: ۷۵ لیتر در ساعت
۲- آپارتمان دو خوابه: ۱۱۰ لیتر در ساعت
۳- آپارتمان سه خوابه: ۱۵۰ لیتر در ساعت


یکی دیگر از راه های انتخاب مخزن آب گرم، بدون هیچ محاسبه ای و با توجه به یکسری مفاهیم تجربی به قرار زیر میباشد:
حجم منبع معمولا بر حسب میزان تقاضای محل (اعم از منازل مسکونی، کارخانجات، استخرها و …) محاسبه می‌شود. به طور مثال در ساختمان ها معمولا به ازای هر واحد مسکونی ۱۰۰ الی ۱۵۰ لیتر مصرف در ساعت را در نظر می گیرند و این اعداد را در ضریب ذخیره، ضریب همزمانی و یا همان ضریب تقاضا ضرب می کنند. لازم به ذکر است که ضریب تقاضا؛ ضریبی است که که به دلیل همزمان نبودن استفاده افراد و وسایل از آب مصرفی (دوش ها ، دستشویی ها و …) در میزان مصرف ضرب می گردد.



تعمیر منبع کویل دار موتورخانه



و همچنین درباره ضریب ذخیره باید دانست که منابع ذخیره آب در زمان استفاده، ممکن است در پیک بار، به شدت آب کم کنند و آب سرد جبرانی، وارد آنها شود که این آب سرد باعث سرد شدن کل منبع شده و حرارت دیگ، توان تامین گرمای مورد نیاز برای متعادل کردن حرارت را نخواهد داشت، به همین دلیل ضریبی به نام ضریب ذخیره منبع را در حجم مصرف بدست آمده ضرب می کنیم تا از یکنواختی درجه حرارت در زمان پیک مصرف اطمینان حاصل شود. این ضریب برای کاربری های مختلف، متفاوت است و برای استخر ها معمولا برابر با ۱.۲ در نظر گرفته می شود.
در خلاصه باید گفت برای هر واحد با در نظر گرفتن ضرایب تقاضا و ذخیره میتوان به اصل ۱۶مقررات ملی ساختمان رجوع کرد و یا همان ۱۰۰ الی ۱۵۰ لیتر برای هر واحد را در نظر گرفت و یا به عبارت دیگر برای یک ساختمان ۱۰ طبقه نیاز به یک منبع ۱۰۰۰ یا ۱۵۰۰ لیتری میباشد.





تعمیر منبع کویل دار موتورخانه

درجه حرارت مناسب آب
آب گرم مصرفی معمولا در ۵۰ تا ۶۰ درجه سانتی گراد به مصرف کننده می رسد ، در آشپزخانه های صنعتی یا رستوران ها این عدد تا ۶۵ درجه سانتی گراد نیز بالا می رود . آب گرم مصرفی نباید در دمایی کمتر از ۶۰ درجه سانتی گراد یا همان ۱۴۰ درجه فارنهایت ذخیره شود.
دلیل این امر به وجود آمدن بیماری ناشی از وجود باکتری به نام لژیونلا است که ممکن است در درجه حرارت بین ۲۰ تا ۵۰ درجه سانتی گراد در منابع آبگرم و سیستم های تهویه هوا رشد کند.
این در حالی است که برای مکان هایی همچون مدارس ، کودکستان ها و بیمارستان ها درجه حرارت برای ایمنی بالاتر نباید بیشتر از ۵۰ درجه سانتی گراد باشد.
باید ذکر کرد که آب گرم مصرفی می تواند در درجه حرارت بالاتری ذخیره گردد و برای رسیدن به درجه حرارت مورد نیاز ، آب گرم و آب سرد را با هم ترکیب کرد. همچنین با تولید آب گرم در درجه حرارت بالاتر می توان ظرفیت منابع را پایین تر آورد و با اضافه کردن آب سرد به آب گرم ظرفیت مورد نیاز را تولید کرد.
میزان آب گرم مصرفی واحد مسکونی و یا اداره بر اساس عادات انسان ها و تعداد مصرف کننده ها متفاوت است.




انتخاب نوع مخزن آبگرم یا همان منبع کویل دار(افقی و ایستاده)
انتخاب منابع کویل دار بر اساس محل مصرف و نوع مصرف به دو دسته کلی افقی و ایستاده تقسیم می شود. منابع کویل دار گاهی دارای یک کویل و بعضا دارای دو کویل حرارتی هستند. در انتخاب نوع منبع کویل دار، فضا و ابعاد موتورخانه مهمترین عامل می باشد و بسته به محدودیت های موتورخانه این منبع انتخاب می گردد.
لازم به ذکر است که در نگارش بعدی تصمیم بر آن داریم تا برای دانشجویان و مهندسین تاسیسات با تکیه بر مفاهیم ترمودینامیکی، آن هم با بیانی ساده به تشریح نحوه ی انتخاب یک منبع آبگرم مناسب بپردازیم.
در آخر لازم است که بگوییم اگر قصد خرید مخزنی مناسب را دارید و همچنین اگر به دنبال طراحی اصولی برای موتور خانه خود هستید، با ما تماس بگیرید

دسته بندی تعمیر موتورخانه
Friday, 14 July 2017 01:33

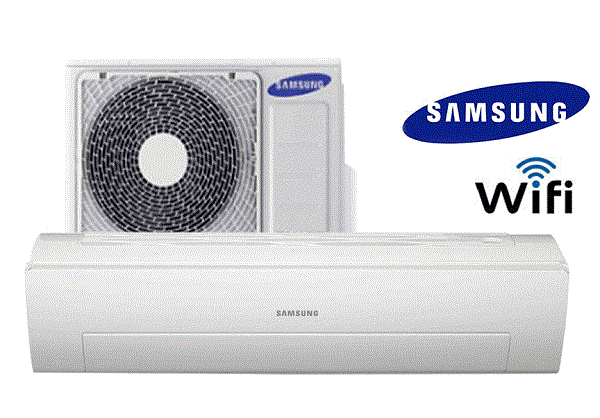

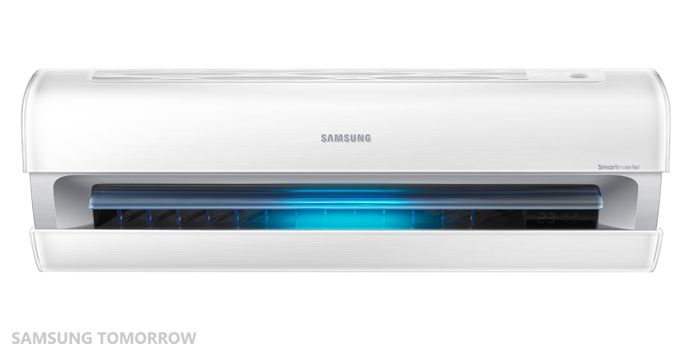

تعمیر کولر گازی

تعمیر کولر گازی اسپلیت (Split) نوعی کولر گازی است که هوای گرم خانه را گرفته و به حالت خنک به داخل برمی گرداند این کار تا جایی اتفاق می افتد که ترموستات به دمای دلخواه برسد. کولر در واقع همانند یخچالی است که محفظه عایق ندارد. مایع مبرد مانند فرئون گرما را گرفته بخار می شود و محیط را خنک می کند. در کولرها دستگاهی که مبرد را بخار می کند همانند یخچال است.

واحدهای تهویه هوا، پیاده سازی یک سیستم سرمایش کامل در فضای کوچک است. اجزای تشکیل دهنده این سیستم شامل: تعمیر کولر گازی

کمپرسور
شیر انبساط
کویل گرم و سرد
2 فن
واحد کنترل



تعمیر کولر گازی

تعمیر کولر گازی
تعمیر کولر گازی


فن هوا را به درون کویل ها می دمد تا فضای اتاق را گرم یا سرد کند.در سیستم اسپلیت، همان طور که در شکل دیده می شود بخش سرد و گرم از یکدیگر مجزاست.

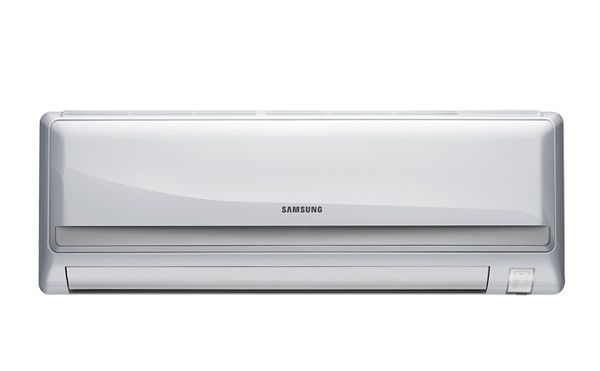

اسپلیت کولر گازی
بخش سرمایش شامل شیر انبساط و کویل سرد، که معمولا در کنترل کننده هوا قرار می گیرد. کنترل کننده هوا ، هوا را به دورن کویل ها دمیده و توسط کانال ها دراتاق منتشر می کند.

سمت گرمایش به عنوان واحد تغلیظ در خارج از ساختمان قرار دارد. این واحد متشکل از یک سیم پیچ مارپیچی طولانی استوانه ای شکل است. در کنار کویل ها، فن جهت دمیدن هوا به همراه کمپرسور قرار دارد. این روش در طول سال ها کاربرد داشته، به دلیل هزینه کم و صدای کم آن در محیط داخل. این همان سیستمی است که در کولر های گازی نیز از آن بهره می جویند.

در انبارها، مراکز خرید، ادارات بزرگ، سالن های همایش، سیستم های تهویه مطبوع حجم زیادی اشغال می کنند از این رو در پشت بام ها نصب می شوند. در روش دیگر، ممکن است تعدادی واحد کوچک در پشت بام وجود داشته باشد که هر یک به بخشی از سیستم سرمایش واحد های ساختمان مرتبط باشند.

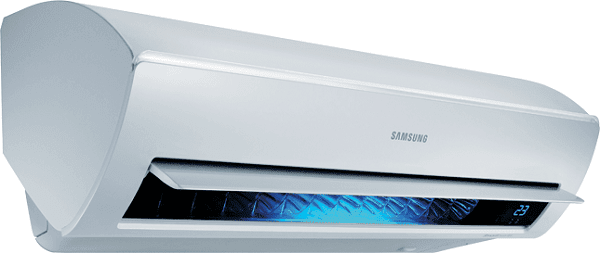

کولر گازی

در مجتمع های بزرگتر مانند برج ها و... استفاده از سیستم اسپلیت مشکلاتی به همراه خواهد داشت. از جمله لوله کشی های طولانی میان کندانسور و هواساز محدویت هایی دارد. تعداد زیاد کانال ها و طول آنها مدیریت نمودن سیستم را دشوار می سازد و از این رو در این واحد ها از سیستم های آب خنک استفاده می کنند.(چیلر ها)


کارکرد سیستم خنک کننده در کولر گازی(اسپلیت)

تعمیر کولر گازی



این تصویر شمای سیستم تبخیری در کولر می باشد. تعمیر کولر گازی





تعمیر کولر گازی
تعمیر کولر گازی



گاز فرئون سرد وارد کمپرسور شده، دما و فشارش بالا می رود. (لوله قرمز در شکل بالا)
این گازهای گرم وارد کویل ها شده و حرارت خود را از دست می دهد و تبدیل به مایع می شود.
فرئون مایع وارد شیر انبساط شده و در این فرایند تبخیر می شود، فشارش پایین آمده و به گاز سرد تبدیل می شود. (لوله آبی در شکل بالا).
گازهای سرد وارد یک سری کویل شده که گرمای محیط را میگیرد و دمای هوای اتاق را پایین می آورند. تعمیر کولر گازی
مقدار کمی روغن سبک همراه فرئون جهت روانکاری کمپرسور وجود دارد.
سیستم های تهویه مطبوع هوای داخل را تمیز نگه می دارند. اکثر این سیستم ها دارای فیلترهایی هستند که ذرات ریز هوا و گرد خاک و آلودگی را می گیرند. و میزان رطوبت را با گرفتن آب اضافی موجود در هوا و استفاده در خنک کاری داخل، در حد مطلوب نگاه می دارند. تعمیر کولر گازی

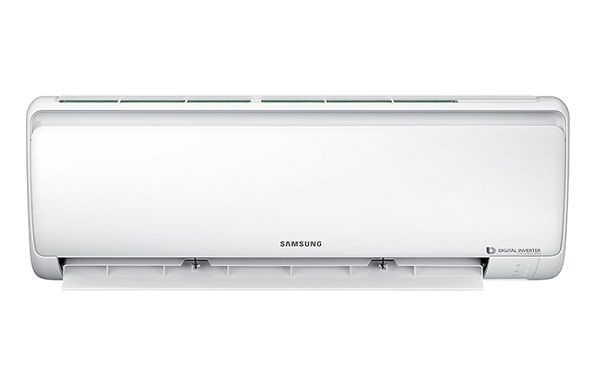

مزایای استفاده از سیستم اسپلیت



از مزایای مهم آن کم کردن آلودگی هواست . زیرا دارای فیلتر ضد آلرژی می باشد تعمیر کولر گازی

ظرفیت بالا برای گرم و سرد کردن منازل.

برای هر واحد ساختمانی به طور جداگانه نصب می شود.

دارای ترموستات دمایی می باشد تا بتوانید دمای محیط را تا هر مقدار کنترل کنید. این باعث می شود تا هر زمان کسی در محل نبود سیستم کار نکند. تعمیر کولر گازی

این موضوع باعث صرفه جویی در پول و انرژی می شود.

مزیت دیگر این سیستم ها خنک کردن تمام فضا در مدت زمان کم و به طور یکنواخت می باشد. تعمیر کولر گازی

همچنین صدای کم آن در منزل ایجاد مشکل نمی کند. تعمیر کولر گازی


معایب استفاده از سیستم اسپلیت تعمیر کولر گازی



تعمیر کولر گازی

تعمیر کولر گازی
تعمیر کولر گازی





یکی از مهم ترین معایب سیستم های اسپلیت هزینه بالای آن است. هزینه متوسط هر تن تبرید 2000 دلار می باشد. تعمیر کولر گازی

همچنین این سیستم ها حدود %25 انرژی بیشتری نسبت به کولرهای گازی مصرف می کند. تعمیر کولر گازی


شرکت های تولید کننده اسپلیت

اطلس ساراوان
تهویه دماوند

ساراول

برنولی

مهر اصل


منابع و پیوندها



تعمیر کولر گازی
تعمیر کولر گازی



تشکیل شده توسط دپارتمان پژوهشی شرکت پاکمن



برداشت از مطالب سایت با ذکر منبع بلا مانع است


اسپلیت از دید nia-ir.com



اسپلیت یونیت یا اسپلیت مفهوم دوتایی را انتقال می دهد یعنی بخش اعظم کولرهای گازی همین اسپلیت ها می باشند که از دو بخش یونیت داخلی و یونیت خارجی تشکیل شده اند اما کولر گازی مفهوم گسترده تری را انتقال می دهد که علاوه بر اسپلیت ها شامل کولرهای گازی پنجره ای و پرتابل نیز می شود...ادامه


اسپلیت از دید Wikipedia.org

تعمیر کولر گازی
تعمیر کولر گازی



کولر گازی، کولری است که با تبدیل گاز به مایع و سپس مایع به گاز تولید سرما می‌کند(گرما را می‌گیرد). کولر گازی را ویلیس کریر در سال ۱۹۰۲ م اختراع کرد. تعمیر کولر گازی

کولرهای گازی معمولاً در چند مدل ساخته می‌شوند:

کولرهای یک تکه یا پنجره‌ای
کولرهای دو تکه (اسپلیت)
کولرهای پرتابل (قابل حمل)
کولرهای ایستاده

تعمیر کولر گازی
تعمیر کولر گازی
دسته بندی سرویس کولر گازی
تعمیرکاران
