پکیج چگالشی چیست
پکیج چگالشی چیست

همان طوری که می دانید یکی از محصولات فرآیند احتراق، بخار آب است که از واکنش بین هیدروژن موجود در سوخت با اکسیژن هوا حاصل می گردد .هنگامی که گازهای خروجی سرد گردد بخار آب موجود در آن به قطرات مایع تبدیل می گردد، این آب تقطیر شده به شدت اسیدی است و pH آن بین ۳ تا ۴ است. هدف از ساخت و توسعه پکیج های چگالشی، استفاده از گرمای نهان تبخیر بخار آب موجود در محصولات احتراق است.


پکیج دیواری معمولی بخش قابل توجهی از انرژی را توسط محصولات احتراق و گازهای خروجی از دست می دهد، البته این گرمای خروجی صرف راندن محصولات احتراق به بیرون می شود.













پکیج چگالشی چیست؟


در پکیج چگالشی از این گرما به منظور پیش گرم کردن آب ورودی استفاده می شود. برای حل مشکل خوردگی نیز از یک مبدل حرارتی از جنس فولاد ضد زنگ یا آلیاژهای آلومینیوم استفاده می شود و آب تقطیر شده می تواند به فاضلاب ریخته شود. در نتیجه اولین تفاوت بین پکیج گرمایشی معمولی و پکیج چگالشی در این است که پکیج های چگالشی نیاز به یک لوله برای  تخلیه آب حاصل از میعان بخار آب دارند، هم چنین مشکل اسیدی بودن آب حاصل از میعان بخار آب را نیز می توان بوسیله یک کیت خنثی کننده حل کرد و pH آب را به نزدیکی ۷ رسانید.


پکیج چگالشی مانند پکیج گرمایشی معمولی یک مشعل دارد و تنها تفاوت آن در وجود یک مبدل حرارتی بزرگ اضافی برای تقطیر بخار آب نسبت به نوع معمولی است. هم چنین دودکش نیز باید از موادی ساخته شود که در برابر خوردگی مقاوم باشد از جمله این مواد میتوان فولاد ضد زنگ ، CPVC و AL29-4C را نام برد.




راندمان عملکرد پکیج چگالشی

براساس مطالعات و اظهارات ، راندمان پکیج چگالشی می تواند به بیش از ۹۸ در صد نیز برسد. با اعمال یک سری شرایط سخت می توان به این راندمان دست پیدا کرد که به عنوان مثال بایستی مشعل با راندمان ۲۰ درصد کار کند، هم چنین بایستی دمای آب برگشتی به پکیج بین ۴۵ تا ۵۰ درجه سانتیگراد باشد تا راندمان به حداکثر مقدار خود برسد. در این صورت می توان به راندمانی حدود ۸۴ تا ۹۲ درصد رسید که در مقایسه با یک پکیج گرمایشی معمولی با راندمان ۸۲ درصد و یک پکیج قدیمی بسیار عملکرد خوبی است.

برای دستیابی به راندمان حداکثر در پکیج های چگالشی، لازم است دمای آب ورودی تا حد امکان پایین باشد در حقیقت دمای آب ورودی بایستی کمتر از دمای شبنم گازهای خروجی باشد. در بعضی سیستم های خانگی نظیر گرمایش از کف به طور معمول دمای آب ورودی پایین است اما در سیستم های رادیاتوری این مساله وجود دارد که بایستی دمای آب ورودی به پکیج  را با استفاده از برخی روش ها کاهش داد، در نتیجه طراحی کلی سیستم گرمایش ساختمان نیز بر روی عمل کرد پکیج چگالشی تاثیر دارد.





پکیج چگالشی چیست
پکیج چگالشی چیست






پکيج چگالشی سمت راست برای جريان هوا از فن دمشی و پکيج چگالشی سمت چپ برای جريان هوا و محصولات احتراق از فن مکشی استفاده شده است

تصویر سمت راست پکیج چگالشی با فن دمشی تصویر سمت چپ پکیج چگالشی با فن مکشی همانطور که قبلا گفته شد اگر از گازهای خروجی گرما بگیریم ممکن است در تخلیه آنها با مشکل مواجه شویم به همین دلیل در پکیج های چگالشی برای تخلیه گازهای حاصل از احتراق نیاز به یک فن داریم. هم چنین به دلیل اینکه دمای گازهای خروجی تا حد ممکن پایین است می توان بجای استفاده از یک لوله بلند فلزی برای دودکش از یک لوله کوتاه با جنس PVC استفاده کرد که در اینصورت مشکل خوردگی نیز وجود ندارد. در شکل بالا دو نمونه طرح وار از پکیج های چگالشی دیده می شود. تفاوت بین این دو طرح در این است که در شکل سمت راست برای جریان هوا از فن دمشی و در طرح سمت چپ برای به جریان در آوردن هوا و محصولات احتراق از فن مکشی استفاده شده است. هم چنین در شکل سمت چپ از دو مبدل حرارتی جداگانه برای قسمت های چگالشی و غیر چگالشی استفاده شده است.



در حقیقت پکیج چگالشی و پکیج با تولید مشترک کوچک (Micro CHP) هر دو از یک روش برای  افزایش راندمان استفاده می کنند و آن این است که هر دو از گرمایی که ممکن است به هدر برود را استفاده می کنند. در پکیج های با تولید مشترک کوچک این گرما به برق تبدیل می شود اما در پکیج های چگالشی این گرما صرف پیش گرم کردن آب ورودی می گردد.



پکیج چگالشی چیست

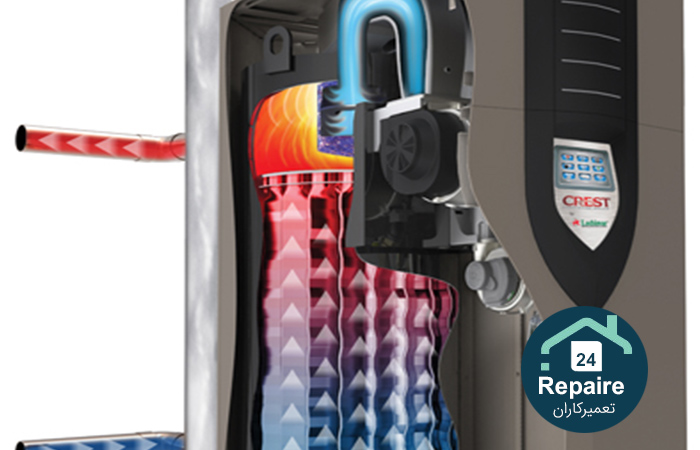

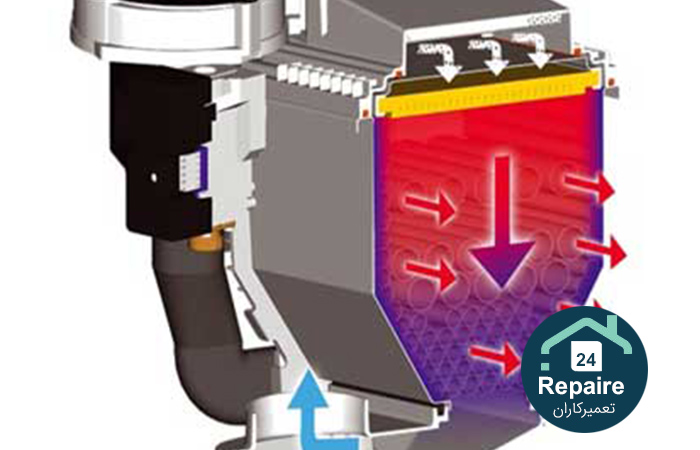

شماتيک نمایش دهنده فرآيند عملکرد پکيج چگالشی

یکی از نکات بارز استفاده از پکیج چگالشی، کمک به کاهش گرم شدن جهانی کره زمین است. به این صورت که این پکیج ها با استفاده از این اصل که بخار آب را تبدیل به آب می کنند، می توانند از ورود هر چه بیشتر بخار آب (که خود یکی از گازهای گلخانه ای است) به اتمسفر جلوگیری کنند.



پکیج های چگالشی به دلیل اینکه دارای  یک مبدل حرارتی اضافه هستند و به دلیل پیچیدگی بیشتر گران قیمت تر هستند اما از طرفی قابلیت اعتماد کمتری در طول دوره عمر خود دارند.



در انگلستان قوانین تاکید می کنند که بایستی پکیج های مورد استفاده در مصارف خانگی از تاریخ آپریل ۲۰۰۵ همگی دارای رده انرژی A یا B باشند، این بدان معناست که بایستی پکیج های مورد استفاده از نوع چگالشی باشند. هم چنین در برخی کشورهای پیشرفته ، دولت با ایجاد طرح های مالی در جهت تشویق شهروندان به استفاده از پکیج های چگالشی برآمده

است.


انواع پکیج های چگالشی

دو نوع اصلی از پکیج های چگالشی نوع سیستمی و ترکیبی هستند.


پکيج چگالشی ترکيبی مخزن آب گرم ندارد و فضای کوچکتری را اشغال می کند





پکیج چگالشی چیست
پکیج چگالشی چیست




پکیج چگالشی ترکیبی

این نوع از پکیج چگالشی نیازی به یک مخزن آبگرم ندارند بدین معنی که زمانی که آبگرم مورد نیاز است شروع به گرم کردن آب می کند. مانند زمانی که شما شیر آبگرم را باز می کنید. در این صورت لازم نیست برای گرم شدن آب زمان زیادی را صرف کنید و هم  چنین به دلیل اینکه مخزن آبگرم ندارند، کوچک تر هستند و فضای کمتری را اشغال می کنند.  این نوع پکیج های چگالشی دارای راندمان بیشتری نسبت به نوع سیستمی هستند اما دارای ظرفیت کمتر نیز می باشند که در این صورت برای استفاده در خانه های کوچک مناسب است.



شکل بالا برشی از یک پکیج چگالشی ترکیبی را نشان می دهد. در بالا سمت چپ، لوله PVC تخلیه دود به روشنی پیداست. همچنین در سمت راست مخزن آب گرم کوچک که توسط فوم عایق بندی شده است و کویل درون آن دیده می شود. در پایین پکیج چهار لوله وجود دارد که توسط یکی گاز به بویلر می رسد و توسط دو لوله دیگر آب گرم و سرد برای سیستم گرمایش

در جریان است. هم چنین یک لوله پلاستیکی جهت تخلیه آب حاصل از میعان بخار آب نیز وجود دارد.

پکيج چگالشی ترکيبی مخزن اب گرم ندارد و برای خانه های کوچک مناسب است


 پکیج چگالشی سیستمی(مخزن باز)

این نوع از پکیج چگالشی دارای یک تانک ذخیره آبگرم هستند و برای استفاده در خانه های بزرگ تر که دارای چندین حمام و دستشویی هستند و معمولا به طور همزمان مورد استفاده قرار می گیرند مناسب تر است. در این صورت شما نیاز به فضایی جهت نصب و جانمایی تانک آبگرم خواهید داشت.
