اجزای اصلی تشکیل دهنده کولر های گازی

اجزای اصلی تشکیل دهنده کولر های گازی کولرهای گازی از دو بخش مکانیکی و الکتریکی تشکیل یافته اند  که در این مقاله  برای شما شرح میدهم تا بتوانید  اشنایی داشته باشی با اجزای  کولر گازی  از اینکه همراه ما هستید  کمال تشکر رو داریم  تعمیر کاران

الف- بخش اصلی مکانیکی شامل :

    کمپرسور


     کندانسور ( تقطیر کننده )اجزای اصلی تشکیل دهنده کولر های گازی


    اواپراتور ( تبخیر کننده )


     ماده مبرد ( گاز خنک )


      لوله مویی

ب- بخش اصلی الکتریکی شامل:

    الکتروموتور فن به همراه پروانه


     برد الکترونیکی


     فیوز حرارتی اتوماتیک ( overload )


     سنسور دما


    خازن


      تابلو برق







اجزای اصلی تشکیل دهنده کولر های گازی
اجزای اصلی تشکیل دهنده کولر های گازی



کمپرسور: در واقع قلب یک سیستم تبرید می باشد زیرا عمل آن مکش گاز از اواپراتور و رانش به طرف کندانسور می باشد. در یک سیستم تبرید تراکمی ، کمپرسور با ایجاد اختلاف فشار لازم جریان مبرد را از یک قسمت سیستم به قسمت دیگر برقرار می کند که این فشار در قسمت مکش ضعیف و در قسمت رانش قوی می باشد. برای اطلاع از انواع کمپرسورها به اینجا

مراجعه کنید.

اجزای اصلی کولر گازی

اجزای اصلی تشکیل دهنده کولر های گازی


کندانسور: مجموعه ای از لوله های مسی و صفحات آلومینیومی مشبک  با طراحی خاص می باشد که در بخش خارجی دستگاه (outdoor) قرارگرفته و وظیفه آن جذب گرمای گاز مبرد (در حالت سرمایش) ، یا دفع سرمای آن (در حالت گرمایش) و انتقال به محیط بیرون می باشد.

البته برخی تولید کنندگان در تولید لوله های اواپراتور و کندانسور از فلزات دیگری به غیر از مس نیز استفاده می نمایند، ولیکن در حال حاضر استفاده از لوله های مسی مناسب ترین گزینه می باشد.

اواپراتور: مجموعه ای از لوله های مسی و صفحات آلومینیومی مشبک  با طراحی خاص می باشد که در بخش داخلی دستگاه (Indoor) قرار گرفته و محل خنک سازی هوا (در حالت سرمایش) و یا دفع گرما (در حالت گرمایش) میباشد. به عبارتی هوای درون اتاق با مکیده شدن از قسمت بالای یونیت داخلی وارد محفظه  اواپراتور شده و پس از خنک شدن (در حالت

سرمایش) و یا گرم شدن (در حالت گرمایش) از قسمت پایینی آن به سمت اتاق دمیده می شود.





اجزای اصلی تشکیل دهنده کولر های گازی
اجزای اصلی تشکیل دهنده کولر های گازی


ماده مبرد (گاز خنک کننده): ماده مبرد با دریافت گرمای محیط در بخش اواپراتور کولر گازی از حالت مایع تبدیل به گاز شده و در بخش کندانسور با پس دادن گرما مجدداً به حالت مایع تبدیل می شود. نیروی لازم جهت چرخش گاز خنک کننده در سیستم توسط کمپرسور انجام می پذیرد.


 نحوه محاسبه BTU کولر گازی چگونه است؟

گاز خنک کننده مورد استفاده در کولرهای گازی معمولاً R22بوده که در سالهای اخیر به دلیل حفاظت از لایه ازن ، با سایر گازهای سازگار با محیط زیست مانند   R410Aدر حال جایگزین شدن می باشد.

لوله مویی: وظیفه لوله مویی در کولرهای گازی افت فشار مبرد و ایجاد فرصت لازم جهت تبخیر آن در اواپراتور  می باشد.

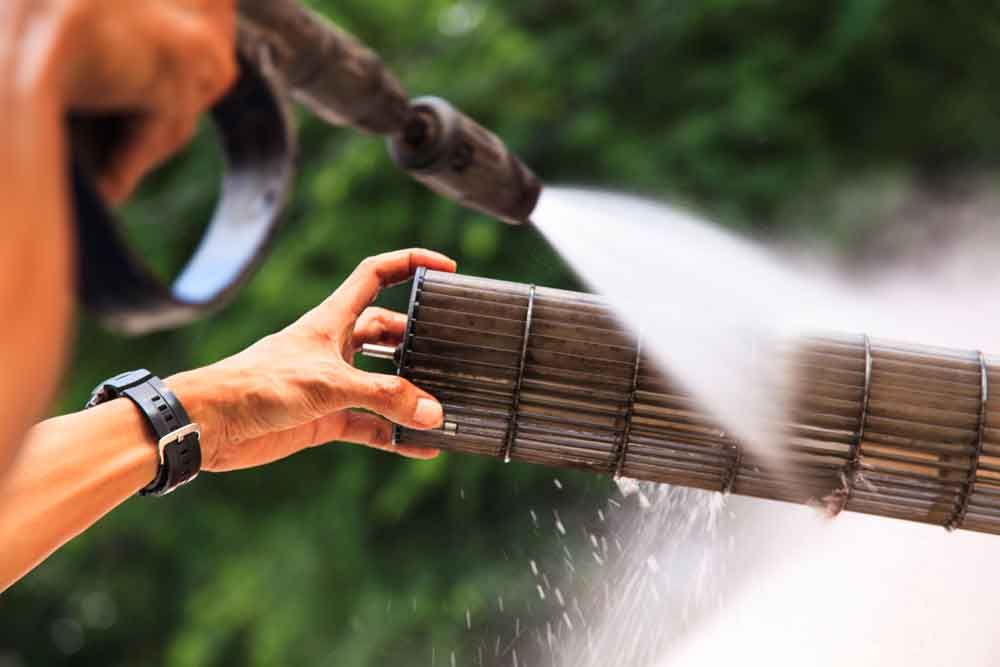

الکترو موتور فن: وظیفه الکتروموتور چرخش و کنترل سرعت پروانه  فن می باشد که با حرکت دورانی پروانه  دریونیت داخلی (indoor) هوای سرد شده در محفظه اواپراتور به درون اتاق هدایت می شود و در یونیت خارجی (outdoor) گرمای گرفته شده از گاز مبرد توسط لوله های

کندانسور، به فضای بیرون پرتاب می گردد. (فن ایندور را فن اواپراتور و فن آوتدور را فن کندانسور

نیز می نامند. ضمناً در اکثر کولرهای پنجره ای پروانه فن اواپراتور و کندانسور بر روی یک محور قرار داشته و توسط یک الکتروموتور نیروی چرخش هر دو پروانه تأمین می گردد).


  کم شدن پرتاب باد کولر گازی

برد الکترونیکی: وظیفه صدور فرمان و کنترل عملکرد بخشهای مختلف دستگاه را به عهده دارد.

فیوز حرارتی اتوماتیک (Overload): وسیله حفاظتی است که کمپرسور را در مقابل نوسانات برق، درجه حرارت بیش از حد و سایر موارد الکتریکی محافظت می کند.

سنسور تنظیم دما: برای کنترل برودت و تنظیم میزان سرمای مورد نیاز محیط مورد استفاده قرارمی گیردکه معمولاً در روی اواپراتور نصب می گردد و فرمان قطع و وصل کمپرسور از این طریق صادر می شود.

خازن: هدف از بکار گیری خازن عمدتاً افزایش گشتاور در زمان راه اندازی کمپرسور است و معمولاً یک خازن نیز برای راه اندازی موتور فن مورد استفاده قرار می گیرد.

تابلو برق: برق مورد نیاز بخشهای الکتریکی را تامین مینماید.

اجزای اصلی تشکیل دهنده کولر های گازی
