سرویس و آماده کردن کولر در اوایل تابستان

سرویس و آماده کردن کولر در اوایل تابستان

    قطع بودن فیوز و کلید مخصوص کولر را مورد بازدید و کنترل قرار دهید.


    روکش کولر را که از جنس پارچه ی برزنت است از روی کولر بردارید.


    روکش برزنتی را پس از تمیز کردن، جمع کنید و برای استفاده در پایان تابستان نگهداری کنید.

سرویس و آماده کردن کولر در اوایل تابستان


    درپوش های کولر را از محل مخصوص بگیرید و به طور عمودی به طرف بالا بکشید تا قسمت پایین آن ها از بدنه ی کولر جدا شود، سپس درپوش ها را به طرف خارج بکشید و آن ها را بیرون بیاورید.


    در صورتی که لوله ی آب رابط بین شیر فلکه و شناور کولر و نگهدارنده ی پوشال مربوط به درپوش های کولر را که در پایان فصل تابستان گذشته در تشتک کولر گذاشته اید، بردارید.


    دریچه ی اطمینان آب را با دقت باز کنید.


    لوله ی آب کولر را بین شیر فلکه و شناور کولر قرار می گیرد، نصب کنید.


    پمپ آب کولر را که در پایان فصل تابستان گذشته، سرویس و روغن کاری شده، مجدداً از بدنه باز کنید و مورد کنترل و بازدید قرار دهید و محور آن را با دست چند دور بچرخانید تا از حرکت روان آن مطمئن شوید، سپس کفی پمپ را مورد بازدید قرار دهید که درست در محل خود نصب شده باشد.


    محکم بودن اتصال شیلنگ رابط آب را به پایه ی پمپ کولر کنترل کنید.


    صافی آب زیر پمپ را مورد بررسی قرار دهید در صورت مشاهده ی هر گونه کثیفی و بسته بودن روزنه های آن، آن را کاملاً تمیز کنید.


    پمپ کولر و صافی آب را مجدداً در محل خودشان درست نصب کنید.





سرویس و آماده کردن کولر در اوایل تابستان
سرویس و آماده کردن کولر در اوایل تابستان




    یاتاقان های کولر را به وسیله ی روغندان و با روغن مقاوم در رطوبت روغن کاری کنید.


    تسمه ی کولر را از نظر ظاهری و نصب صحیح کنترل کنید و در صورت مشاهده ی هرگونه نقص، نسبت به برطرف کردن آن اقدام شود.


    با استفاده از تسمه و رعایت احتیاط، محور های موتور دو دور و پروانه ی کولر را چند دور بچرخانید، در صورت مشاهده ی هر نوع گیرمکانیکی، نسبت به برطرف کردن آن اقدام شود.


    اتصال سرسیم های کابل چهار رشته، سیم های رابط پمپ آب، خازن اصلاح ضریب قدرت و کابل رابط موتور دو دور به ترمینال را کنترل کنید. در صورتی که اتصال ها شل یا قطع باشند، آن ها را در جای خودشان محکم کنید.


    دریچه اطمینان آب را پس از شست و شوی کامل تشتک با شیلنگ آب، در محل خود نصب کنید.


    شیر فلکه ی آب کولر را به طور کامل باز کنید و عملکرد شناور کولر را کنترل کنید. در صورت عملکرد صحیح شناور، تشتک کولر را به وسیله شیلنگ آب تا سطح تنظیم شده برای شناور از آب پر کنید.


    شناور را طوری تنظیم کنید که آبی از تشتک یا دریچه ی اطمینان سرازیر نشود.


    نحوه ی اتصال شیلنگ رابط و آب پخش کن ها را به سه راهی آب کنترل کنید.


    محکم بودن پولی ها به محورشان و محکم بودن پیچ و مهره ها را کنترل کنید و موارد نقص را برطرف کنید.





سرویس و آماده کردن کولر در اوایل تابستان
سرویس و آماده کردن کولر در اوایل تابستان


    منافذ ناودان های درپوش های کولر را مورد بازدید و کنترل قرار دهید. در صورتی که بسته شده باشند یا ناودان ها کثیف باشند، نسبت به تمیزی ناودان ها و بازکردن منافذ به وسیله ی شیلنگ آب اقدام شود.


    برای نصب پوشال ها روی درپوش های کولر، ابتدا پوشال های نو را که مناسب درپوش های کولر تهیه شده به وسیله ی شیلنگ آب خیس کنید، سپس پوشال ها را به طور یکنواخت روی درپوش ها قرار دهید.


    نگهدارنده ی سیمی و فلزی را از قسمت نزدیک ناودان ها روی پوشال ها قرار دهید و یائده های فلزی نگهدارنده ی پوشال را به وسیله ی انبردست کمی بچرخانید تا نگهدارنده های پوشال به طرفین درپوش ها محکم شوند.


    شکم پوشال ها را بگیرید تا آب روی تسمه و پمپ آب نریزد.


    درپوش های طرفین ( طرف تسمه و طرف پمپ آب ) کولر را به طور صحیح در محل خودشان نصب کنید.

سرویس و آماده کردن کولر در اوایل تابستان

دسته بندی سرویس کولر ابی

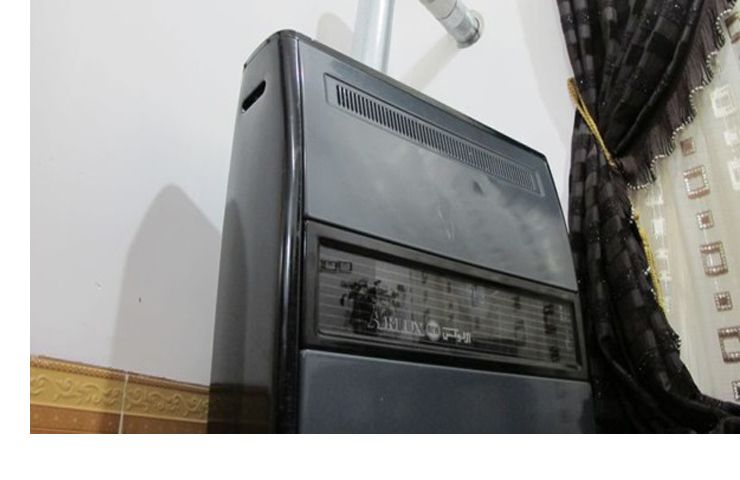

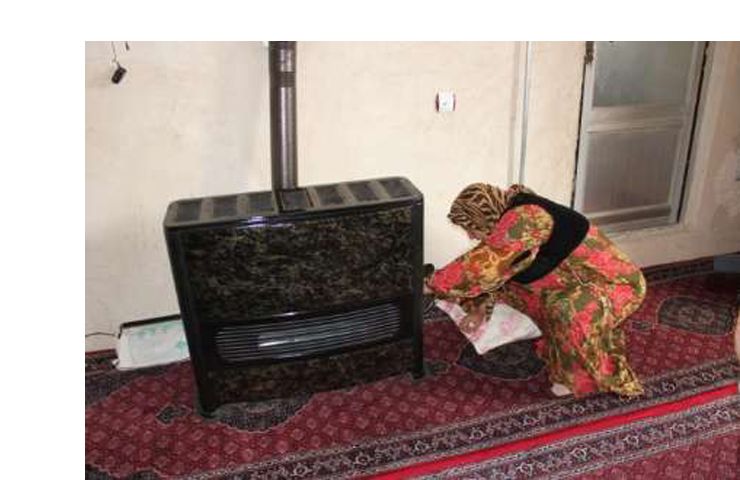

نکاتی که باید هنگام نصب لوله بخاری دانست



15 نکته برای استفاده از بخاری های نفتی

هرسال در شروع فصل زمستان باید بخاریها سرویس شده قسمتهای داخلی ، کاربراتور و لوله کشیها بازدید و تمیز شوند

بخاری نباید کنار مبل ، پرده ، کمد و مواد قابل اشتعال دیگر قرارگیرد

لوله بخاری نباید از درون چوب ، فیبر و مواد قابل اشتعال عبور داده شود

میزان حرارت نباید آنقدر باشد که بدنه بخاری سرخ شود

اگر نفت اضافی در کوره جمع شده قبل از روشن کردن نفت را خارج سازید



اگر بخاری بهر علت موقع کار کردن خاموش شد صبر کنید تا کوره کاملا” سرد شود بعد آنرا روشن کنید

در موقع خروج از منزل بخاری را خاموش سازید

لباس و وسایل دیگر را بمنظور خشک کردن نزدیک بخاری قرار ندهید

اگر بخاری آتش گرفت از آب برای خاموش کردن استفاده نکنید . خاموش کننده پودر و گاز بسیار موثر و مفید است .اگر خاموش کننده ندارید. با انداختن لحاف یا پتو ی خیس آتش را بپوشانید و آتش را خاموش سازید

موقع خاموش کردن مواظب باشید بخاری واژگون نشود



وقتی دودکش کشش کافی نداشته باشد در جداره داخلی آن دوده ها جمع شده و در شرایط خاصی آتش گرفته جداره دودکش را باز می کند و آتش به اطراف سرایت کرده آتش سوزی ایجاد می نماید پس لازم است قبل از نصب هر گونه دستگاه حرارتی از باز

بودن دودکش آن اطمینان حاصل نماییم

دودکش باید حد امکان مستقیم کشیده شده باشد

ملاط آجرها و مصالح ساختمانی اطراف آن مقاوم در برابر حرارت باشد   نکاتی که باید هنگام نصب لوله بخاری دانست



دود کش باید تحمل حرارت کافی را داشته و محاسبا ت فنی آن صحیح باشد



بخاری بایستی همواره با شعله آبی بسوزد .در صورتی که با شعله زرد میسوزد بایستی آنرا فوراً از سرویس خارج کنید و جهت رفع عیب به تعمیرکاران متخصص اطلاع دهید . نکاتی که باید هنگام نصب لوله بخاری دانست


▪ دریچه کولر در زمستان بسته باشد یا باز؟


در فصل سرما توصیه می شود دریچه کولر بسته شود، زیراکانال کولر به علت داشتن ارتفاع و قطر بیشتر نسبت به دودکش ساختمان، عمل دودکشی قوی تری انجام می دهد و می تواند به عنوان دودکش عمل کند و جریان خروج دود از دودکش به صورت

معکوس انجام شود.

این عمل به ویژه هنگامی که منافذ ورود هوا به داخل فضای بنا مسدود باشد بهتر و راحت تر صورت می گیرد و می تواند در حالت جریان معکوس یعنی عمل ورود هوا از دودکش و خروج حرارت و محصولات احتراق از کانال کولر صورت گیرد.





نکاتی که باید هنگام نصب لوله بخاری دانست
نکاتی که باید هنگام نصب لوله بخاری دانست





نکاتی که باید هنگام نصب لوله بخاری دانست



▪ علائم مسمومیت با گاز co چیست؟


علائم مسمومیت با منواکسید کربن می تواند طیف وسیعی از علائم را شامل شود که در بیماری های مختلف دیده می شود. متاسفانه بسیاری از این علائم شبیه به علائم سرماخوردگی است و اکثر افراد فکر می کنند به دلیل سردی هوا دچار سرماخوردگی

شده اند و تمایل به استراحت و خوابیدن پیدا می کنند. ابتلای تمام افراد خانواده به علایمی شبیه به آنفلوآنزا، بروز مسمومیت در افراد را نشان می دهد.


سردرد
ضعف جسمانی
سرگیجه و بی قراری
تهوع و استفراغ
خمیازه کشیدن بیش از حد.
کاهش دید از علایم عمومی مسمومیت ها است.

حالت خواب آلودگی شدید، کسلی، خستگی و کاهش قدرت عضلانی از جمله علایم اولیه مسمومیت در افراد به شمار می رود. چنانچه افراد در این مرحله متوجه چنین علایمی شدند، با خارج شدن از فضای آلوده می توانند از پیشرفت مسمومیت پیشگیری

کنند.

▪ آیا استفاده از شومینه به عنوان یک وسیله گرمایشی مناسب است؟


به علت آنکه عمل احتراق در شومینه در محیط باز صورت می گیرد (دردرون محفظه نیست) انتشار محصولات احتراق (شامل co و co۲) در مقایسه با سایر وسایل گاز سوز با محفظه، بسیار بیشتر است.


به علت داشتن دمپر دریچه مسدود کننده (دودکش )و تنظیم دستی آن، احتمال وقوع خطا و اشتباه زیاد و خطر آفرین است.


به علت اتلاف انرژی حرارتی بسیار زیاد در مقایسه با دیگر وسایل حرارتی گاز سوز توصیه نمی شود.


به علت آنکه عمل احتراق در شومینه در محیط باز صورت می گیرد احتمال بازیگوشی کودکان و بروز آتش سوزی بسیار زیاد است.

توصیه می شود از شومینه صرفاً به عنوان تنها وسیله گرمایشی در محیط استفاده نشود زیرا جنبه تزئینی و لوکس آن بر جنبه گرمایشی آن غالب است.


نکته: استفاده از شومینه به مدت کوتاه مدت آنهم در زمان هوشیاری و بیداری اشکال ندارد.


توصیه می شود در مکان هایی که از وسایل گازسوز استفاده می شود ،جهت بالابردن ضریب ایمنی محل، از سنسور حساس به گاز CO استفاده شود.



نکاتی که باید هنگام نصب لوله بخلری دانست
نکاتی که باید هنگام نصب لوله بخلری دانست





نکاتی که باید هنگام نصب لوله بخاری دانست



▪ چه مقدار از گاز منوامسیدکربن در محیط می تواند برای انسان خطرناک باشد؟



میزان مونواکسیدکربن بر حسب PPM اثرمونواکسیدکربن بر انسان بر حسب زمان PPM ۹ بیشترین میزان مجاز در محیط زندگی PPM ۵۰ در حدود ۸ ساعت بیشترین تهدید را برای انسان خواهد داشت.


PPM ۴۰۰ بین ۱ تا ۲ ساعت باعث سردرد از ناحیه پیشانی می شود وقرار گرفتن در آن محیط بیشتر از ۳ ساعت جان انسان را تهدید خواهد کرد.


PPM ۸۰۰ این میزان باعث تهوع و تشنج می شود و در حدود ۲ ساعت می تواند منجر به مرگ شود.




PPM ۱۶۰۰ در مدت ۲۰ دقیقه انسان را دچار حالت تهوع می کند و در مدت ۱ ساعت جان انسان را خواهد گرفت.


PPM ۱۲۸۰۰ بین ۱ تا ۳ دقیقه به مرگ منجر می شود.



▪ سیستم ODS در بخاری های بدون دودکش چکونه کار می کند؟


پیلوت « ODS»در هوای معمولی با درصد اکسیژن %۲۰/۹ عملکرد مناسب و معمولی دارد. در موارد غیر از این هنگامی که سطح اکسیژن محیط شروع به کاهش می کند و تقریباً به ۵/۱۸% ۱۸% می رسد شعله پیلوت « ODS» از ترموکوپل جدا می شود و

شروع به پریدن می کند که باعث سرد شدن ترموکوپل و بسته شدن راه گاز در شیر شده و به عبارت دیگر وسیله با عملکرد ایمن خاموش می شود.


از آزمون های مهم و سختگیرانه طبق بند ۸ ۴ ۲ استاندارد ملی آزمون خارج کردن اکسی پیلوت از مدار است.انجام این آزمون به این علت است که اگر بنا به علتی اکسی پیلوت دستکاری شود و عمل نکند بخاری برای مصرف کننده خطرناک نباشد. شرایط این

تست به این صورت است که باید با روشی « ODS » از مدار خارج شود ودر این صورت اگر اکسیژن محیط به ۵/۱۵% حجمی کاهش یافت مقدار مونواکسید کربن تولید شده نباید از ۲۵۰PPM تجاوز کند.



نکاتی که باید هنگام نصب لوله بخلری دانست



دسته بندی لوله کشی گاز

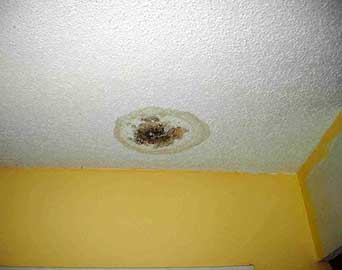

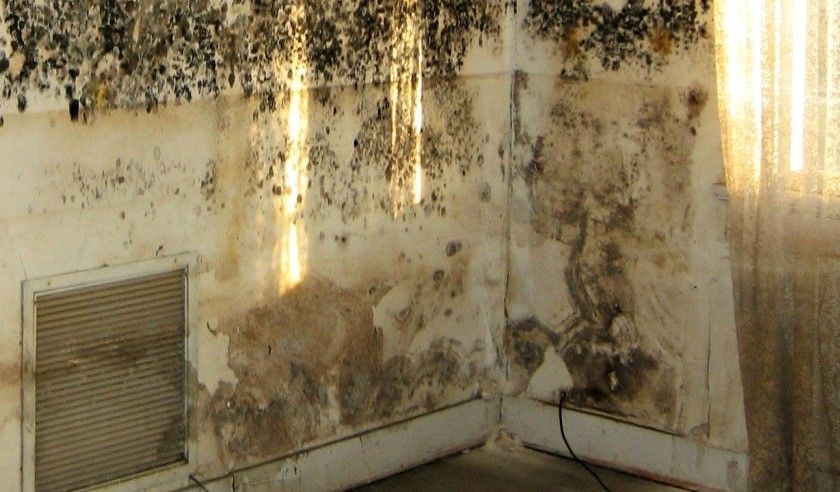

راهکارهای شناختن نم ساختمان ها


رطوبت معمولا از سه طریق به ساختمان نفوذ می کند :


از سقف ( پشت بام و طبقات که بدلیل استفاده نادرست از عایق و ایزولاسیون مناسب و در برخی موارد استفاده نکردن از آن ، آبهای جمع شده نفوذ کرده و .... )

از زمین و پی دیوار ( بالا آمدن آبهای زیرزمینی و جاری شدن در سطح زیرین ساختمان )


از دیوار ها ( به دلیل خاصیت موئینگی میان مصالح دیوار ، آب از کف جذب شده و سرتاسر دیوار را تخریب میکند و دیوار های خارجی که بدلیل ارتباط مستقیم با آب باران و ... مقاومت نداشته و آب به تدریج نفوذ می کند )



جلوگیری از نفوذ رطوبت به دیوار :



کم کردن رطوبت اطراف ساختمان (زهکشی )

پائین بردن سطح آبهای زیرزمینی و جلوگیری از نفوذ آنها به ساختمان


استفاده از مصالحی که جاذب رطوبت نباشند


علت جذب رطوبت مصالح ساختمانی به میزان تخلخل و وجود حفره های آوند گونه و همچنین کتماس مستقیم مصالح با آب و یا مصالح مرطوب می باشده باید میان مصالح و اجزا ساختمانی صفحه ای قرار داد تا مانع از عبور رطوبت گردند

به این دسته از مصالحی که مانع عبور آب و رطوبت می شوند عایق رطوبتی گویند



راهکارهای شناختن نم ساختمان ها



از گذشته ها تاکنون سعی بر آن شده است دیوارهای ساختمان طوری ساخته شود تا از نفوذ آب ورطوبت به داخل ساختمان جلوگیری شود زیرا نم ورطوبت خسارات جبران ناپذیری را بر ساختمان وارد می کند .

یک شرکت تولید کننده مصالح ساختمانی توانسته است محصولاتی را دراین زمینه تولید کند که شامل بتن مقاوم ضد آب ،بتن معمولی ضد آب ،بتون و مصالحی که دارای رنگ ثابت در برابر آب هستند، می باشد .تمامی این محصولات قابل مصرف در بخش های

داخلی و خارجی دیوارها ی منزل می باشد. البته این مصالح در کف سازی سطوح کاربرد ندارد.



راهکارهای شناختن نم ساختمان ها



استحکام بتن مقاوم ضدآب و بتن معمولی ضدآب بوسیله مواد معدنی افزایش می یابد ودر برابر آب نفوذ پذیری کمتر ودر نتیجه دوام بیشتری خواهدداشت.

چگونگی تعمیر ولکه گیری نقاطی که از آنها آب به دیوار نفوذ می کند

رطوبت شالوده دیوارها ممکن است در اثر ایجاد میعان در فضای داخلی ساختمان ویا نفوذ آب از بیرون ساختمان به درون دیوارها پدید آمده باشد.برای اینکه مطمئن شوید این رطوبت نتیجه میعان در داخل ساختمان نیست بهترین را این است که یک ورقه

آلومینیومی مربع شکل طوری بر روی دیوار قرار داده وبچسبانید که هوا از هیچ یک از اضلاع آن وارد نشود. بگذارید دو روز ورقه آلومینیومی به همین شکل باقی بماند. پس از دو روز آن را بردارید اگر قسمت بیرونی نوار آلومینیومی نمناک است مشکل از میعان

داخل ساختمان می باشد.

این مشکل را میتوان از طیق نسب یک دستگاه رطوبت زا ویا یک دستگاه تهویه در زیر زمین حل کرد.   راهکارهای شناختن نم ساختمان ها

اگر بخشی از ورقه الومینیومی که با دیوار در تماس بوده نمناک شد، مشکل ازبیرون ساختمان است بنابراین برای تعمیر وازبین بردن این مشکل به ترتیب ذیل عمل می کنیم :

1-دیوارها را بدرستی بررسی کنید و محل نشتی آب و نقاطی که دارای درز وشکاف هستند را شناسایی کنید .این نقاط می توانند طرفین بالایی سقف که به ناودانی منتهی می شود یا زیر طاق بالکن باشد . در صورت امکان نگذارید مسیر آب به سمت دیوار

ها باشد.

2- شکاف های بزرگ وسوراخ ها می بایست قبل از جداربندی و رنگ کردن تعمیر شوند .برای این منظور می توانید از سیمان آبی استفاده کنید.



راهکارهای شناختن نم ساختمان ها
راهکارهای شناختن نم ساختمان ها



جدار بندی



برای استفاده از جدار بتونی مقاوم آماده ساختن دیوار پیش ار جدار بندی بسیارمهم است .

1- اگر سطح دیوار نو است آن را با برس سیمی بسایید و سپس با آب بشویید . اگر دیوار از ابتدا صاف و هموار بود مثلاً دیوار ازابتدا بتونی بود آن را با نحلول 20تا 50درصد اسید هیدروکلریک شسته وسپس با آب شستشو دهید ویا اینکه بتون غنی شده با

آکریلیک را به مخلوط اضافه کنید (در شماره 4 به آن خواهیم پرداخت)



راهکارهای شناختن نم ساختمان ها



2- اگر سطح دیوار کهنه است ویا اینکه بوسیله رنگ و یا دیگر پوشش ها پوشانده شده باید تمام پوشش ها قبل از استفاده از این جدارها از سطح دیوار پاک شوند .با یک برس سیمی رنگ ،گل و آهک وکثیفی ها و هر آنچه را به دیوار چسبیده را جدا کنید .

درنهایت می بایست 75% دیوار اولی باقی مانده و باقی ساییده شود. همچنین مواد زاید روی دیوار را می توان بوسیله انواع پاک کننده های آسفالت از بین برد وسپس دیوار را با آب شستشو داده .

3- بتون مقاوم ضدآب در کیسه های بزرگ و سترده است که باید برای استفاده آن را باآب سرد وتمیز مخلوط کرد . به طور تقریبی برای هر کیسه 18 کیلو گرمی از این بتون 3/8 - 4/6 لیتر آب لازم است و همچنین می توان گفت برای هر سطل 9 کیلویی از بتون

معمولی ضد آب 3/8 -4/6 لیتر آب لازم است .



4- اگر دیواری را که می خواهید جدار بندی کنید یک دیوار صاف وبدون شکاف است ومایع شستشو از مایع بتون آکریلیک دار مقاوم کننده استفاده کنید .بجای استفاده از 2لیترآب در بتون مقاوم ضدآب ویا بتون استاندارد از 2 لیتر مایع بتون آکریلیک دار استفاده

کنید .

5- این مخلوط به تدریج رقیق تر می شود ، بنابراین بیشتر از اندازه ای که ذکر شد بدان آب نیافزاید و بهاندازه کافی از این مخلوط درست کنید چون تا حداکثر 52 ساعت پس از درست کردن مخلوط می توان از آن استفاده کرد .

6- اجازه دهید این مخلوط 20دقیقه قبل از مصرف همینطور باقی بماند . درست قبل از شروع کردن به کار آن را هم بزنید و این کار را به طور مداوم انجام دهید .

7-دیوارهای دارای درز ونفوذ پذیر را قبل از شروع به کار کمی مرطوب کنید.اما اگر دیوار صاف وبدون درز است از این کار خودداری کنید.



راهکارهای شناختن نم ساختمان ها
راهکارهای شناختن نم ساختمان ها



8-در هنگام استفاده از این مخلوط از یک برس الیافی با عرض 15 سانتی متر برای کشیدن بر روی دیوار استفاده کنیدوآن را به صورت مدور بر روی دیوار بکشید.

9- اگر هوا گرم وخشک است چندین بار با اسپری بر روی دیوار آب بپاشید.



راهکارهای شناختن نم ساختمان ها



10- از 2لایه جدار استفاده کنید لایه دوم 12 تا 48 ساعت پس از لایه اول بر وری دیوار کشیده می شود.قبل از مرحله دوم جداربندی با اسپری بر روی دیوار آب بپاشید . پس از انجام مرحله دوم جدار بندی دوباره بر روی دیوار جدار بندی نکنید واز نمناک کردن دیوار

بپرهیزید.

سیمان هیدرولیک ضدآب چیست؟

این نوع سیمان در دیوار های بتونی ویا سنگی کاربرد دارد و از نفوذ آب جلوگیری می کند. فرمول این نوع سیمان طوری است که خیلی سریع سفت می شود ودر مقابل نفوذ آب بسیار مقاوم ومستحکم است . سیمان هیدرولیک ضدآب ، مشکل نشتی آب را در

مناطقی که آبهای جاری از زیر ویا بالای سطوح بتونی ویا سنگی عبور می کند حل می کند.

از این نوع سیمان می توان در اطراف لوله های بتونی که آب از آنها عبور می کند نیز استفاده کرد.به طور کل موارد استفاده از این سیمان به شرح زیر می باشد:

1-دیوارهای بارور ودیوار های پشت بند

2- دود کش ها

3-استخرهای شنا،حوضچه های فواره دار،مخازن آبی زیر زمینی

مواد تشکیل دهنده: این سیمان مخلوطی از سیمان پرتلند و سیمان آلومینات کلسیم ، دانه های سیلیکا و دیگر افزودنی های مخصوص می باشد. رنگ این محصول به طور معمول خاکستری است اما انواع خاص آن که سفید رنگ می باشند ، نیز تهیه شده

است.





راهکارهای شناختن نم ساختمان ها
راهکارهای شناختن نم ساختمان ها


دیواری را که می خواهید بر روی آن از این سیمان استفاده کنید می بایست عاری از گرد و غبار و جلبک زدگی و کپک زدگی باشد . از ایجاد شکاف های V شکل ممانعت کنید . به ازای وزن هر 4 - 4/5 بخش از این سیمان از 1 بخش آب استفاده کنید . آب و

سیمان باید طوری با هم مخلوط شوند که یک بتونه یکنواخت به دست آید . به اندازه ای از این مخلوط استفاده کنید که در عرض 2 - 3 دقیقه مصرف شود . برای هر بار استفاده 113 تا 170 گرم از پودر سیمان تجویز می شود .

اخطار : حرارت بالا زمان سفت شدن سیمان را افزایش می دهد . این محصول می بایست در دمای پایین تر از 50 درجه فارنهایت و با استفاده از آب ولرم تهیه شود . راهکارهای شناختن نم ساختمان ها

رطوبت باعث آسیب رسیدن به نمای ساختمان می شود. بعضی نما های ساختمانی مانند آلومینیم کامپوزیت در مقابل رطوبت و شرایط فیزیکی مقاومت بالایی دارند.راه های نفوذ نم و رطوبت به دیوار ساختمان و دلیل ایجاد لکه شوره و روش رفع نم

دسته بندی رفع نم دیوار
Saturday, 02 September 2017 11:28

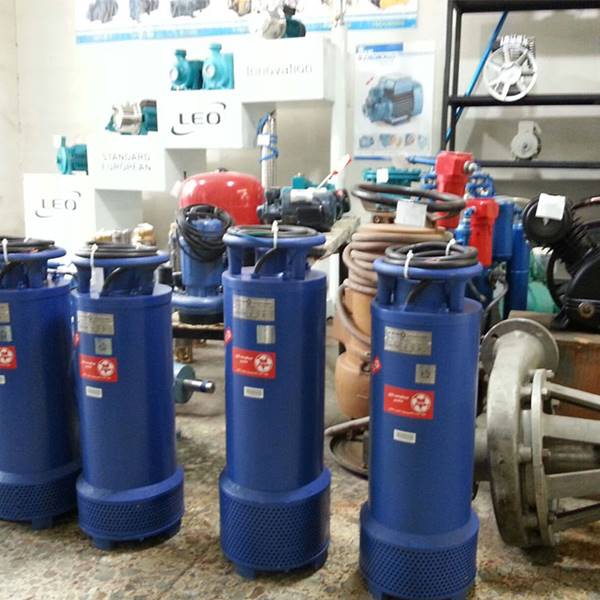

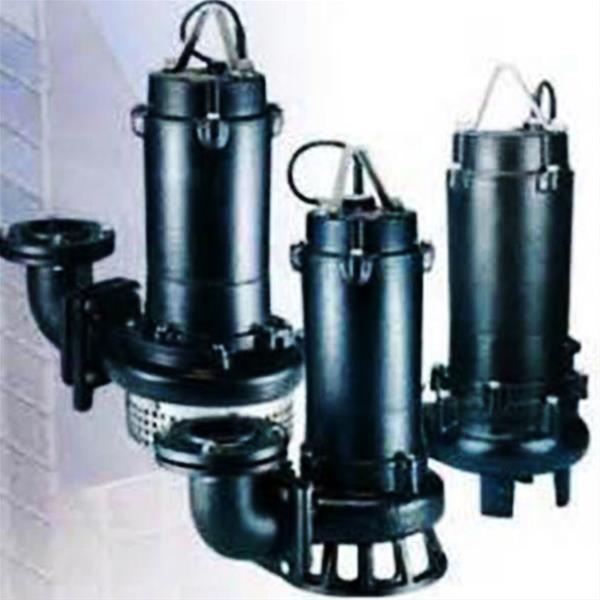

پمپ کف کش پنتاکس وقیمت روز

پمپ کف کش پنتاکس وقیمت روز

تیپ

دهانه خروجی
حداکثر آبدهی
حداکثر ارتفاع
توان

قیمت

کف کش پنتاکس

(اینچ)
(متر مکعب در ساعت)
(متر)
(اسب بخار)
(ریال)

Pentax DP 100
1 ¼
15
13.3
1.5
4,350,000

Pentax DP 100G
1 ¼
15
13.3
1.5
4,450,000

Pentax DP 80
1 ¼
12
10.3
1.15
4,150,000

Pentax DP 80G
1 ¼
12
10.3
1.15
4,250,000

پمپ کف کش پنتاکس وقیمت روز

Pentax DP 60
1
7.2
8.5
0.53
3,050,000

Pentax DP 60G
1
7.2
8.5
0.53
3,250,000

Pentax DP 40
1
4.8
6.1
0.27
2,950,000

Pentax DP 40G
1
4.8
6.1
0.27
3,0



پمپ کف کش پنتاکس وقیمت روز
پمپ کف کش پنتاکس وقیمت روز



پمپ کف کش پنتاکس وقیمت روز

تیپ
نوع پمپ
دهانه خروجی
حداکثر آبدهی
حداکثر ارتفاع
قدرت

قیمت

کف کش لوارا
کف کش
(اینچ)
(متر مکعب در ساعت)
(متر)
(اسب بخار)
(ریال)



پمپ کف کش پنتاکس وقیمت روز
پمپ کف کش پنتاکس وقیمت روز

پمپ کف کش پنتاکس وقیمت روز

Lowara DOC 3

کف کش تک فاز
1 ¼
7.5
6.3
0.33
4,850,000
Lowara DOC 7

کف کش تک فاز
1 ¼
13.5
10.7
0.75
5,450,000

پمپ کف کش پنتاکس وقیمت روز

قیمت
دهانه خروجی
آبدهی
ارتفاع
قدرت
نوع پمپ
تیپ
(ریال)
(اینچ)

(متر مکعب در ساعت)
(متر)
(اسب بخار)
کف کش

کف کش استریم
4,250,000
1 ¼
5/4
33
0/75

کفکش 5 اینچ
Stream SCM3
4,550,000
1 ¼
5/4
44
1

کفکش 5 اینچ
Stream SCM4
4,850,000
1 ¼
5/4
55
1/25

پمپ کف کش پنتاکس وقیمت روز

کفکش 5 اینچ
Stream SCM5
5,150,000
1 ¼
5/4
66
1/5

کفکش 5 اینچ
Stream SCM6
5,450,000
1 ¼
5/4
77
1/75

کفکش 5 اینچ
Stream SCM7
5,750,000
1 ¼
5/4
88
2

کفکش 5 اینچ
Stream SCM8
3,150,000
1
2/7
44
1



پمپ کف کش پنتاکس وقیمت روز
پمپ کف کش پنتاکس وقیمت روز

پمپ کف کش پنتاکس وقیمت روز

4 اینچ تک پروانه
Stream SVM1001
3,150,000
1
2/7
44
1

4 اینچ تک پروانه     پمپ کف کش پنتاکس وقیمت روز
Stream 4SVM100
4,250,000
1
2/7
90
2

4 اینچ دو پروانه
Stream SVM1002    پمپ کف کش پنتاکس وقیمت روز
4,250,000
1
2/7
90
2
4 اینچ دو پروانه
Stream 4SVM200   پمپ کف کش پنتاکس وقیمت روز

پمپ کف کش پنتاکس وقیمت روز
پمپ کف کش پنتاکس وقیمت روز



قیمت

بستگی به ارتفاع و قدرت و کیفیت و كشور سازنده پمپ کفکش و پمپ لجنکش دارد , معمولا جنس پروانه های این نوع پمپ از نوع برنج می باشد ولی برخی از کارخانجات تولید کننده کف کش بر اساس سفارش پروانه استینلس استیل و نوریل (باکالیت) تولید می کنند , شفت این نوع محصول معمولا از جنس استینلس استیل می باشد که در برابر آب ضد زنگ باشد که به پمپ کفکش ضد زنگ نیز معروف است , سیم پیچی کف کش و یا پمپ لجنکش معمولا از جنس مس است ولی برخی کارخانجات تولید کننده از آلومینیوم برای سیم پیچی استفاده می کنندکه سیم پیچی آلومینیوم استاندارد نمی باشد , این نوع محصول انوع مختلفی دارد که بر اساس موارد کاربرد مورد استفاده قرار می گیرد به عنوان مثال در مناطقی که آب شور باشد و یا PH آب زیاد باشد از کفکش استیل و یا کفکش با بدنه پلاستیک ( به کفکش استیل آب شور نیز معروف است ) استفاده می کنند.

 لازم به ذکر است در مناطقی که نه شوری آب و نه PH باشد از کف کش بدنه چدن و یا آلومینیوم استفاده می کنند.برای جلوگیری از سوختن کف کش ناشی از کار کردن پمپ در مخازن و یا چاه هایی که سطح پمپ پایین تر از دستگاه قرار میگیرند قطعه ای وجود دارد به نام فلوتر که درواقع کار این وسیله قطع و وصل کردن پمپ می باشد و به گونه ای عمل میکند که وقتی آب از سطح پمپ پایین می آید فرمان میدهد و پمپ قطع میشود و زمانی که آب از پمپ بالا می آید پمپ کف کش شروع به کارکردن میکند.این نوع دستگاه پمپ کف کش فلوتر دار نام دارد. اما در بعضی موارد پیش می آید که پمپ مورد نظر بدون اتومات خریداری میشود,لازم به ذکر است که در اینگونه شرایط میتوان فلوتر یا همان اتومات پمپ را خریداری و بر روی پمپ نصب نمود که این امر مانع سوختن پمپ کف کش می شود , مقایسه عمومی پمپ های کف کش ایرانی با پمپ های کف کش چینی , پمپ ها به دو بخش اصلی مکانیکی و الکتریکی تقسیم می شوند در بخش الکتریکی که شامل سیم پیچی است.

ایران یکی از بهترین تولید کنندگان مس در جهان است و سیم پیچی های پمپ های کف کش و لجن کش ایرانی بی نظیر است اما در بخش مکانیکی که شامل رتور و استاتور و پروانه ها می باشد زیاد قوی نیست و تکنولوژی این امر در ایران خوب شکل نگرفته است , مانند دستگاه پیشرفته بالانس پروانه , دستگاه تست رتور هنگام چرخش 2900 دور و همچنین تست هایی نظیر اولتراسونیک , پمپ کف کش از نظر ساختار کلی به دو دسته عمده الکتریکی و مکانیکی تقسیم شده است که این دو مجموعه کنار یکدیگر باعث کارایی این دستگاه می شود , قسمت الکتریکی شامل سیم پیچ یا استاتور پمپ و قسمت مکانیکی که تاثیر خیلی زیادی در مصرف برق و طول عمر الکتروپمپ کف کش می گذارد پروانه پمپ . روتور می باشد , فروش پمپ کفکش استریم مدل اسکوبایی SCM3 , SCM6 , SCM8 دارای کابل و طناب , بدنه پمپ تمام استیل , پروانه استیل , شفت استیل (پمپ کفکش , کفکش چینی , فروش کفکش , قیمت پمپ کفکش) وارد کننده پمپ کفکش در ارتفاعات مختلف

 پمپ کف کش پنتاکس وقیمت روز



تعریف پمپ لجن کش قیمت و انواع ان

پمپ لجن کش چیست ؟

پمپ لجن کش:

لجن کش ها جزء موتور پمپ های مستغرق سانتریفیوژ هستند و در دو نوع لجن کش سه فاز و لجن کش تک فاز ارائه می گردند. بسته به نیاز مشتری با جنس بدنه متفاوت عرضه می گردند که لجن کش

استیل، لجن کش چدن و لجن کش برنزیاز آن جمله می باشند. برای مثال عمده ترین کاربری این محصولات پمپ لجن کش چاه آب می باشد. از دیگر کاربردهای لجن کش ها می توان به انتقال و پمپاژ

فاضلاب صنعتی و فاضلاب خانگی و دیگر سیالات دارای ذرات معلق و ذرات جامد اشاره نمود.

این محصولات می توانند به سنسورهای حرارتی، روغن، بیرینگ، آب و رطوبت مجهز شوند که این موضوع بستگی به توان نامی محصول دارد.

لجن کش ها دارای دو دسته بندی کلی می باشند که عبارتند از:

لجن کش شناور (لجن کش مستغرق)

این نوع لجن کش ها دارای درجه حفاظت IP68 می باشند و می توانند در سیال به صورت کامل غوطه ور شوند. عبور سیال از اطراف الکتروموتور که کاملا آببندی شده است، باعث خنک شدن موتور و در

نتیجه افزایش طول عمر آن و همچنین در اثر کاهش جریان موتور، راندمان آن افزایش خواهد یافت.

تعریف پمپ لجن کش قیمت و انواع ان

لجن کش عمودی (ورتیکال)

در این نوع لجن کش ها، الکتروموتور در ارتفاع مورد نظر و در خارج سیال قرار دارد و پمپ در داخل سیال غوطه ور می باشد. این دو از طریق کوپلینگ به هم وصل می باشند. در نتیجه به راحتی می توان

الکتروموتور را در صورت نیاز از آن جدا نمود.  تعریف پمپ لجن کش قیمت و انواع ان

مشخصات فنی پمپ لجن کش:

جنس بنده پمپ لجن کش: استنلس استیل، چدن و برنز

جنس پروانه لجن کش: استیل، چدن و برنج



تعریف پمپ لجن کش قیمت و انواع ان
تعریف پمپ لجن کش قیمت و انواع ان

انواع پمپ لجن کش:

لجن کش ساده

لجن کش فلوتردار (دارای قطع کن برقی)

لجن کش بادی ( پنوماتیک )

لجن کش برقی ضد انفجار ( EX ) اروپایی (جهت انتقال سیالات شیمیایی و قابل اشتعال و انفجار و انواع مشتقات نفتی با بدنه چدن و سه فاز) تعریف پمپ لجن کش قیمت و انواع ان

لجن کش خازن داخل
لجن کش خازن بیرون

انواع الکتروپمپ لجن کش از لحاظ نحوه خنک کاری:

الکتروپمپ لجن کش آب خنک

الکتروپمپ لجن کش روغن خنک

انواع لجن کش از لحاظ قرار گیری پروانه در هوزینگ یا پوسته و از لحاظ شکل:

لجن کش تک کاناله
لجن کش دو کاناله
لجن کش پروانه نیمه باز
لجن کش پروانه باز
لجن کش پروانه Vortex

انواع لجن کش از لحاظ نحوه نصب:

لجن کش ثابت
لجن کش متحرک

جهت جا به جایی آب شور لجن کش با بدنه و پروانه برنجی به صورت سفارشی قابل ارایه می باشد.

کاربرد پمپ لجن کش:

انتقال و جابه جایی مایعات دارای ذرات جامد مانند الیاف بلند
انتقال و جابه جایی سیالات دارای ذرات سایشی
انتقال و جابه جایی فاضلاب صنعتی
انتقال و جابه جایی آب آلوده
انتقال و جابه جایی آب گل آلود
انتقال و جابه جایی سیالات حاوی آب و گاز
انتقال و جابه جایی لجن پساب صنعتی مخلوط با آب
انتقال و پمپاژ در خمیر کاغذ و صنعت فولاد سازی   تعریف پمپ لجن کش قیمت و انواع ان
پمپاژ سیالات خورنده

تعریف پمپ لجن کش قیمت و انواع ان

لیست لجن کش بر اساس برند

Pentax Lowara چینی other

لجن کش پنتاکس سری DX

لجن کش پنتاکس سری DC DTR DM   تعریف پمپ لجن کش قیمت و انواع ان

تعریف پمپ لجن کش قیمت و انواع ان
تعریف پمپ لجن کش قیمت و انواع ان


لجن کش لوارا سری DOMO

لجن کش لوارا سری DL

لجن کش های چینی

لجن کش نوید سهند

لجن کش پنتاکس سری DX

pentax dx

کاربرد : سیستم های فاضلاب و آبهای آلوده دارای ذرات معلق و ایستگاه های فاضلاب منازل و رستوران ها

تعریف پمپ لجن کش قیمت و انواع ان

مدل نوع پمپ دهانه خروجی(اینچ) حداکثر آبدهی(m³/h) حداکثر ارتفاع(m) توان( hp) قیمت به ریال

DX 80G لجن کش بدنه استیل 1 1/2 12 7.4 1.5 8,100,000
DX80/2G لجن کش بدنه استیل 2 12 7.4 1.5 8,100,000
DX 100G لجن کش بدنه استیل 1 1/2 18 9.8 2 8,200,000
DX 100/2G لجن کش بدنه استیل 2 18 9.8 2 8,300,000
DX 100/2 لجن کش بدنه استیل 2 18 9.8 2 8,100,000
DG 80/2G لجن کش بدنه چدن 2 15 8.3 1.5 7,400,000
DG 100G لجن کش بدنه چدن 1 1/2 18 10.4 2 7,500,000
DG 100/2G لجن کش بدنه چدن 2 18 10.4 2 7,500,000
DG 100/2 لجن کش بدنه چدن 2 18 10.4 2 7,500,000

لجن کش پنتاکس سری DC-DTR-DM

dtr400 dm4 dm

الکترو پمپ لجن کش پنتاکس DTR150:

الکتروپمپ های لجن کش DTR با هد بالا ، مجهز به خرد کن یا گریندر ، جهت پمپاژ فاضلاب های دارای الیاف ، مواد معلق ، پس ماند کشتارگاه ها و ... استفاده می شوند.

لکترو پمپ لجن کش پنتاکس سری DC410 - 1000:



تعریف پمپ لجن کش قیمت و انواع ان
تعریف پمپ لجن کش قیمت و انواع ان

تعریف پمپ لجن کش قیمت و انواع ان

الکتروپمپ لجن کش سری DC410 - 1000 با هد بالا، جهت کاربردهای سنگین صنعتی، عمرانی و ساختمانی استفاده می شوند.

الکترو پمپ لجن کش پنتاکس سری DC160 - 310:

الکتروپمپ های مستغرق لجن کش سری DC160 - 310 با هد بالا، جهت مصارف خانگی، صنعتی و ساختمانی استفاده می شوند.

الکترو پمپ لجن کش پنتاکس سری DM4:

الکتروپمپ های لجن کش DM4 با پروانه تک کاناله ، با آبدهی و هد بالا جهت مصارف و کارهای سنگین صنعتی و عمرانی استفاده می شوند.

کاربرد: سیستم های فاضلاب , آبهای آلوده دارای ذرات معلق , ایستگاه های فاضلاب منازل و رستوران ها

مدل دهانه خروجی حداکثر ابدهی حداکثر ارتفاع توان قیمت به ریال

mm) (m3/h) (m) (hp)

DMT 210 DN 65 54 19 2 20,400,000

DMT 310 DN 65 60 23 3 20,500,000

پمپ لجن کش چینی :

پمپ چینی ساخت کشور چین می باشد. قیمت و کیفیت این محصولات را می توان در حد متوسط براورد کرد. به خاطر قیمت مناسب این پمپ ها دارای خریداران زیادی می باشد. اگر به دنبال پمپ چینی با

قیمت مناسبی می باشید پمپ چینی گزینه مناسبی برای شما می باشد.  تعریف پمپ لجن کش قیمت و انواع ان

البته قابل ذکر است که در پمپ های ایتالیایی برای مثال کف کش و لجن کش های این گروه رنج فشار و هد کاری بسیار کم می باشد که این مشکل در پمپ های چینی حل شده استو برای مثال سری

QDX پمپ های کف کش در پمپ های تکفاز و یک اینچ می توان کفکش ارتفاع بالا تا ارتفاع ۳۲ متر را پیدا کرد که در پمپ مشابه ایتالیایی این ارتفاع تا ۱۵ متر بیشتر نمی باشد.  تعریف پمپ لجن کش



تعریف پمپ لجن کش قیمت و انواع ان
تعریف پمپ لجن کش قیمت و انواع ان

قیمت و انواع ان

دهانه خروجی

(اینچ)

حداکثر آبدهی

(m³/h)

حداکثر ارتفاع

(m)

قدرت

نوع الکتروپمپ مدل

3,400,000 1½ 10 10 0/75 لجن کش تک فاز فلوتردار WQXD3-7-0.55  تعریف پمپ لجن کش قیمت و انواع ان
3,100,000 2 23 21 1 لجن کش تک فاز WQD6-16-0.75
3,300,000 2 23 21 1 لجن کش تک فاز فلوتردار WQD6-16-0.75F
6,500,000 2 12 15 2 لجن کش سه فاز WQ12-15-1.5
4,700,000 2 18 20 1/5 لجن کش سه فاز WQ15-9-1.1
5,500,000 2 27 21 1/5 لجن کش سه فاز WQ7-15-1.1
6,300,000 2 36 25 3 لجن کش سه فاز WQ9-22-2.2
7,500,000 2/5 27 19 3 لجن کش سه فاز WQS15-15-2.2
6,600,000 2/5 30 28 3 لجن کش سه فاز WQ15-20-2.2
8,200,000 2/5 36 42 4 لجن کش سه فاز WQ15-30-3
6,100,000 3 36 12 2 لجن کش سه فاز WQS25-7-1.5
6,100,000 3 36 12 2 لجن کش سه فاز WQ25-7-1.5
7,000,000 3 24 13 2 لجن کش سه فاز WQAS25-7-1.5CB
5,500,000 3 18 15 2 لجن کش سه فاز WQ18-15-1.5
6,900,000 2/5 27 15 3 لجن کش سه فاز WQ27-15-2.2
7,500,000 2/5 36 15 3 لجن کش سه فاز WQAS25-10-2.2CB
4,900,000 2/5 36 16 2 لجن کش سه فاز WQ25-10-1.5
7,500,000 3 36 17 3 لجن کش سه فاز WQS25-10-2.2
7,700,000 3 52 19 3 لجن کش سه فاز WQ25-25-15-2.2
16,400,000 3 54 26 10 لجن کش سه فاز WQ45-22-7.5
7,200,000 2 36 32 4 لجن کش سه فاز WQ20-22-3B
11,900,000 3 36 32 5/5 لجن کش سه فاز WQ20-22-4
11,800,000 3 48 38 7/5 لجن کش سه فاز WQ30-30-5.5
11,200,000 4 72 16 5/5 لجن کش سه فاز WQ60-10-4
8,000,000 4 42 16 4 لجن کش سه فاز WQS35-10-3
10,000,000 4 48 20 5/5 لجن کش سه فاز WQS50-10-4
17,200,000 4 72 21 7/5 لجن کش سه فاز WQAS65-12-5.5CB
19,600,000 5 90 24 10 لجن کش سه فاز WQ80-15-7.5
19,600,000 6 108 16 10 لجن کش سه فاز WQ100-10-7.5
35,000,000 6 310 23 15 لجن کش سه فاز WQ130-15-11
34,300,000 6 300 20 15 لجن کش سه فاز WQ180-11-11
37,100,000 6 350 25 20 لجن کش سه فاز WQ180-15-15
48,800,000 6 400 30 25 لجن کش سه فاز WQ180-20-18.5
38,900,000 8 400 19 20 لجن کش سه فاز WQ250-11-15
48,600,000 8 430 23 25 لجن کش سه فاز WQ250-15-18.5



تعریف پمپ لجن کش قیمت و انواع ان
تعریف پمپ لجن کش قیمت و انواع ان

تعریف پمپ لجن کش قیمت و انواع ان

DMT 550 DN 80 78 27 5.5 27,800,000
DMT 1000 DN 80 144 34 10 38,000,000
DCT 210 دو اینچ رزوه ای 39 23 2 19,500,000
DCT 310 دو اینچ رزوه ای 45 26.4 3 25,100,000
DCT 410 DN 50 39 34.4 4 29,200,000
DCT 560 DN 50 45 38.1 5.5 29,800,000
DCT 750 DN 65 54 46 7.5 38,800,000
DCT 1000 DN 65 54 53 10 39,000,000
DTRT 200 دو اینچ رزوه ای 18 22 2 21,700,000
DTRT 300 دو اینچ رزوه ای 18 26 3 21,700,000
DTRT 400 DN 50 18 33 4 30,300,000
DTRT 550 DN 50 18 38 5.5 30,700,000

 تعریف پمپ لجن کش قیمت و انواع ان

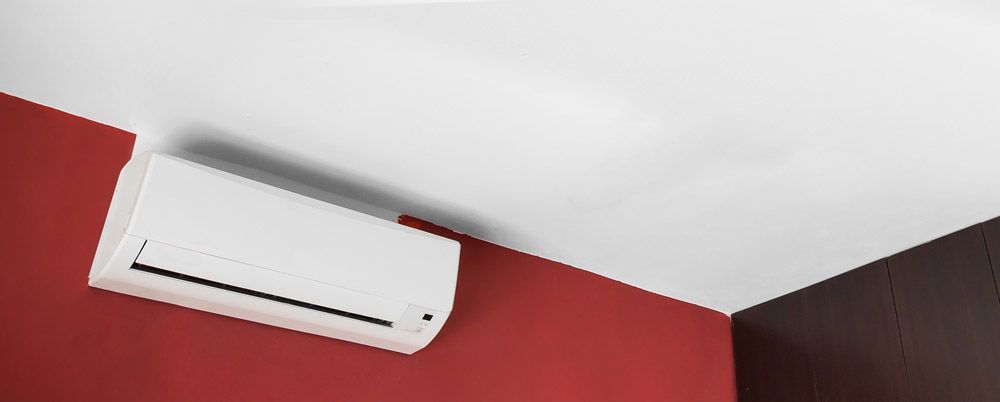

 درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

کولر گازی یکی از سیستم‌های خنک کننده است زیرا به سرعت از گرمای محیط می‌کاهد در این مقاله می‌خواهیم چگونگی سرما سازی انواع کولر گازی و مزایا و معایبش را نسبت

به کولر آبی بازگو کنیم

پس با ما همراه باشید.


چگونگی سرما سازی

در کولر گازی، همانند یخچال، از فرایند تبدیل گاز به مایع به وسیله افزایش فشار و در نتیجه تولید سرما که در اثر تبدیل مایع به گاز ایجاد می‌شود استفاده می‌شود.

کولر گازی

این دستگاه عمدتاً از یک بخار کننده که وظیفه‌اش جذب گرمای هواست، یک کمپرسور که وظیفه‌اش افزایش دمای بخار ماده سرمازاست، یک کندانسور و یک دمنده تشکیل شده است. این دستگاه دارای

مصرف بسیار بالای انرژی است.  درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

انواع کولرهای گازی

کولرهای گازی معمولاً در سه مدل ساخته می‌شوند:

کولرهای یک تکه یا پنجره‌ای

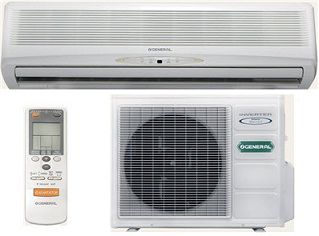

کولرهای دو تکه (اسپلیت)
کولر های پرتابل (قابل حمل)

در کولرهای یک تکه ای یا پشت پنجره ای به ابعاد پنجره و کولر دقت کنید

کولرهای یک تکه دیواری، یا پشت پنجره‌ای، خیلی متداول و مورد توجه می‌باشند و به آسانی در داخل قاب پنجره نصب می‌شود. ولی به علت نوع کمپرسور آن مصرف برق

بیشتری نسبت به انواع دیگر آن دارد.

ولی در کولرهای اسپلیت که دو تکه هستند در هنگام خرید به دستگاه خارجی و محل نصب آن و چگونگی اتصال آن‌ها به هم را هم مد نظر قرار دهید.

درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

مقایسه کولر گازی و آبی

کولرهای گازی بر خلاف کولر های آبی رطوبت محیط را افزایش نمی‌دهد پس در مناطق مرطوب کارایی زیادی می‌توانند داشته باشند. از این جهت برای محیط‌های شرجی بسیار مناسب است.

کولر گازی نام مصطلح فارسی است که به کلیه دستگاه‌های شامل چرخه سرمایش مبتنی بر تراکم و انبساط گاز اطلاق می‌شود. نام انگلیسی این گونه تجهیزات Air Conditioner است. درهنگام خرید

اسپلت به چه نکاتی باید دقت کرد؟

سیستم‌های سرمایشی موجود در ایران و مصارف برق آن‌ها

سیستم‌های سرمایشی که در ایران مورد استفاده قرار می‌گیرند در نقاط مختلف متفاوت می‌باشند. از جمله این سیستم‌ها که عمدتاً در مناطق جنوب و شمال کشور به علت آب و هوای گرم و مرطوب

مورد استفاده قرار می‌گیرند، کولر گازی می‌باشد.

حدود ۷۰ درصد از خانوارهای ایرانی در فصل گرما از کولر های آبی و یا گازی برای خنک کردن محیط زندگی خود استفاده می‌کنند. توان کولرهای آبی در حدود ۵۰۰ وات و در مورد کولرهای گازی بالغ بر ۲۰۰۰

وات است.  درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟
درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟



درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

کولرهای آبی در مناطقی که رطوبت هوا بالا است، مانند شمال و جنوب کشور از کارایی خوبی برخوردار نیستند، لذا در این مناطق از کولرهای گازی به طور گسترده استفاده می‌شود. لکن در مناطقی که

شرایط آب و هوایی برای استفاده از کولر آبی مساعد است، استفاده از کولر گازی اشتباه است.

در مورد کولرهای آبی نیز می توانید با رعایت مواردی مثل سایه بان مناسب برای کولر و استفاده از دور کند به جای روشن و خاموش کردن های پی در پی و استفاده از دور تند می توانید مصرف برق این

کولرها را تا حد قابل توجهی کاهش دهید.  درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

در ضمن تفاوت اصلی کولرهای گازی و آبی علاوه بر ساختار و نظام کاری آنها نبود ترموستات در سیستم کنترلی کولر آبی می باشد که بتواند زمان روشن بودن کولر را با توجه به دمای محیط مدیریت کند که

این خود عیب بزرگی محسوب می شود و سبب می شود تا در فصول گرم مثل تابستان به علت رشن ماندن کولر در تمامی ساعات شب سبب سرما خوردگی و بیماری افراد استفاده کننده از این نوع کولر

شود که البته کولر گازی این مشکل را ندارد و خوشبختانه این مشکل با استفاده از کلید هوشمند کولر آبی قابل حل می باشد.

مصرف بالای انرژی الکتریکی در کولرهای گازی، اهمیت بهینه سازی و کنترل مصرف انرژی الکتریکی را در این وسایل ایجاب می‌نماید.

مقدار انرژی مصرفی در کولرهای گازی تابع عوامل مختلفی است که از مهم‌ترین عوامل تأثیر گذار بر مصرف انرژی الکتریکی کولرهای گازی می‌توان به محل نصب، سرویس و نگهداری مناسب و تناسب

ظرفیت برودتی کولر با فضای مورد استفاده (از لحاظ مساحت، دما و رطوبت) اشاره نمود.

توصیه های کاربردی:

۱. برآورد ظرفیت مناسب

لازم است در موقع خرید کولر گازی به مساحت فضایی که نیاز به برودت دارد توجه نماییم. در جدول زیر ظرفیت مورد نیاز کولر گازی به نسبت مساحت فضای مورد استفاده، درج شده است.

ظرفیت BTU/h

مساحت (مترمربع)

۹۰۰۰

۳۷-۳۲

۱۰۰۰۰

۴۱-۳۷

۱۲۰۰۰

۵۰-۴۱

۱۴۰۰۰

۶۴-۵۰

۱۸۰۰۰

۹۱-۶۴

۲۴۰۰۰

۱۱۷-۹۱


چنانچه فضای مورد نظر آفتاب‌گیر باشد به ظرفیت‌های مندرج در جدول بالا، ۱۰ درصد اضافه می‌گردد و اگر فضای مورد نظر سایه باشد،۱۰ درصد از ظرفیت مذکور کم خواهد شد و چنانچه کولر صرفا برای

آشپزخانه بکار می‌رود، می‌توان از یک رده بالاتر استفاده کرد.

هنگام خرید دستگاهی را انتخاب کنید که دارای علامت استاندارد و برچسب انرژی باشد و با توجه به برچسب انرژی دارای بالاترین درجه کار آیی و بازدهی باشد.  درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

نسبت بازده انرژی E.E.r:

نسبت توان خروجی به توان ورودی هر دستگاه برقی، بازده انرژی خوانده می‌شود و در کولرهای گازی این رقم از حاصل تقسیم ظرفیت سرمایشی کل به توان ورودی موثر، بدست می‌آید و به E.E.r موسوم

است.  درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

در هنگام خرید کولر گازی، در کاتالوگ آن به ضریب E.E.r، رتبه انرژی و کلاس کولر با توجه به شرایط اقلیمی منطقه توجه فرمایید. هرچه این شاخص‌ها بالاتر باشند، کارایی کولر بیشتر است. برای کولرهای

درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟
درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟



با ظرفیت کمتر از Btu/h ۲۰۰۰۰، می‌بایست E.E.r حداقل برابر با ۷/۱۰ باشد.

۲. نوع کمپرسور:

کمپرسور مهم‌ترین قسمت کولر است. در حال حاضر سه تکنولوژی برای ساخت کمپرسور به کار می‌رود. جدول زیر ویژ‌گی‌های هر یک را نشان می‌دهد:  درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

نوع کمپرسور

تحمل حرارت

مصرف برق

میزان سر و صدا

توان

پیستونی (reciprocal)

+++++

+

+

کم و متوسط

اسکرول (scroll)



بالا

روتاری (موشکی)

درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟
درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟



 درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟


نتیجه می‌گیریم:

اگر در یک منطقه‌ی گرمسیری زندگی می‌کنید و به توان خنک کنندگی بالا (بیش از ۲۴۰۰۰ btu )نیاز دارید، کمپرسورهای اسکرول بهترین انتخاب هستند.

اگر در یک منطقه‌ی گرمسیری زندگی می‌کنید و به توان خنک کنندگی بالا (بیش از ۲۴۰۰۰ btu )نیاز ندارید، کمپرسورهای پیستونی بهترین انتخاب هستند. چنانچه کولر را در محلی نصب می‌کنید که تابش

مستقیم آفتاب ندارد و هوا به خوبی در آن جریان دارد، کمپرسورهای روتاری (از نوع تروپیکال) گزینه‌ی مناسبی هستند.

اگر در یک منطقه‌ی معتدل مرطوب زندگی می‌کنید، کمپرسورهای روتاری گزینه‌ی مناسبند.

۳. برند و کشور سازنده‌ی کولر :

سراغ برند‌هایی مطمئن بروید، ولی همه چیز یک برند خوب و خرج کردن پول زیاد نیست.

با توجه به جریان مصرفی بالا، نصب کولر گازی می‌بایست توسط تکنسین مجرب صورت پذیرد.  درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

نصب اینورتر در کولرهای گازی پنجره ای باعث افزایش راندمان آن‌ها می‌شود.

تمیز بودن کندانسورکولر به لحاظ عبور جریان هوا تا میزان زیادی از جریان برق مصرفی کولر می‌کاهد.

نصب کندانسور کولرهای گازی در سایه باعث جلوگیری از اتلاف میزان قابل توجهی از انرژی مصرفی آن‌ها خواهد شد.

در صورت امکان کولر گازی را در مسیر باد نصب کنید، زیرا این کار باعث انتقال حرارت بهتر در کندانسور شده و در نتیجه افزایش بازده و کاهش مصرف انرژی حاصل خواهد شد.

سعی شود محوطه پشت کولر دارای فضای مناسبی جهت گردش هوا باشد.

درزگیری مناسب اطراف کولر، قرار نداشتن در معرض تابش مستقیم خورشید، سرویس به موقع و تمیز نمودن فیلترهای هوا و رادیاتور، تأثیر به سزایی در کاهش مصرف انرژی الکتریکی دارند.

در شهرهای جنوبی کشور که دارای آب و هوای بسیار گرم و مرطوب هستند، کاشتن یک اصله درخت در نزدیکی کولر گازی، حدود ۱۰ تا ۱۵ درصد کاهش مصرف انرژی الکتریکی را به همراه خواهد داشت.

علاوه بر اینکه کاشتن درخت در مجاورت ساختمان‌ها باعث زیبایی و عایق سرما و گرمای ساختمان نیز می‌گردد.  درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

برق مصرفی کولرهای گازی همزمان با استفاده از لامپ‌های کم مصرف (به دلیل تشعشع حرارتی کمتر این لامپ‌ها) به میزان قابل توجهی کاهش می‌یابد.

تمامی کولرهای گازی دارای درجه تنظیم دما (ترموستات) هستند؛ لذا با توجه به اینکه بهترین درجه برودت منزل در فصل تابستان بین ۲۰ تا ۲۵ درجه سانتی‌گراد است، می‌بایست از سرد کردن بیش از حد

 درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟
درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

محل سکونت خودداری کرد.

اتاق‌های خواب را از ۲۵ درجه سانتی‌گراد خنک‌تر نکنید.  درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

استفاده بی مورد و یا همزمان از وسایل خانگی گرمازا مانند اجاق، سماور، لامپ رشته ای … باعث افزایش بار گرمایی محیط می‌شود، که این امر زمان کار کولر گازی را جهت رسیدن به برودت مطلوب،

افزایش داده و در نتیجه منجر به مصرف بیش از اندازه انرژی الکتریکی در کولر گازی خواهد شد. بنابراین کارهایی نظیر پخت و پز، اتوکشی و … را در ساعاتی انجام دهید که گرمای هوا کمتر است.

در تابستان معمولاً سه منبع عمده گرمای ناخواسته در منزل وجود دارد؛ گرمای هوای خارج که از طریق سقف و دیوار هدایت می‌شود، گرمایی که از لامپ‌ها و لوازم خانگی انتشار می‌یابد و نور خورشید که

از راه پنجره ها به داخل می‌تابد. با استفاده از سایبان، پرده کرکره و یا پرده پارچه ای با رنگ روشن، می‌توان نور خورشید را به سمت بیرون منعکس نمود.

تعویض کمپرسور کولرهای قدیمی و استفاده از کمپرسور پربازده برای افزایش بازده کولر مفید می‌باشد.

هنگام روشن بودن کولر گازی از بکار گیری دستگاه رطوبت گیر بپرهیزید، زیرا رطوبت گیر باعث افزایش حجم برودتی و کاربرد بیشتر کولر می‌شود.

به ازای هر درجه کاهش دمای ترموستات کولر، حدود ۳ تا ۵ درصد از مصرف برق می‌توان کاست.

با توجه به پارامترهای بالا لازم است به چند نکته اشاره کنیم و نتیجه مطلوب را بگیریم

توجه داشته باشید که بعد از انتخاب برند مورد نظرتان به سایت اینترنتی آن برند رفته و کامل‌ترین اطلاعات را از این طریق کسب کنید.

موتور برخی کولر های گازی برای مناطق جغرافیایی ساخته شده اند. مثلاً برخی از آن‌ها ویژه مناطق گرم و مرطوب هستند که قیمت بالاتری دارند.

اگر شما در جایی مثل تهران زندگی می‌کنید نیازی به این گونه کولر ها ندارید. پس قبل از خرید، نوع استفاده را تعیین کنید تا دچار ضرر نشوید.

در هنگام خرید مراقب ضمانت نامه ها باشید و به تاریخ شروع ان دقت کنید با اینکه محدوده ضمانت‌ها محدود است ولی مراقب باشید ضرر نکنید.

در هنگام خرید به خدمات پس از فروش و دفاتر آن‌ها، میزان پشتیبانی، دفترچه فارسی و (cd) راهنما و از همه مهم‌تر مراکز مجاز نصب دقت کنید.

 درهنگام خرید اسپلت به چه نکاتی باید دقت کرد؟

دسته بندی سرویس کولر گازی

انواع پمپ آب و تعمیرات آنها

پمپ های سانتریفوژ لوب
پمپ حفره پیشرو
پمپ دنده های دوار
پیستون پمپ
پمپ دیافراگم
پیچ پمپ
پمپ دنده ای
پمپ هیدرولیک
پمپ روتاری
پمپ شامل
پمپ طناب
پمپ پروانه قابل انعطاف



انواع پمپ آب و تعمیرات آنها
انواع پمپ آب و تعمیرات آنها

پمپ آب دنده ای

 این ساده ترین و پمپ های جابجایی مثبت دوار است. این دو چرخ دنده جا افتاده که در یک پوشش از نزدیک نصب چرخش تشکیل شده است. مایع فضاهای دندان دام و نیروی آن را در اطراف حاشیه

بیرونی. مایع می کند سفر نیست تماس در بخشی مشهد، چون دندان مش نزدیک در مرکز. پمپ های دنده ای استفاده گسترده ای در پمپ های روغن موتور ماشین و در بسته های مختلف قدرت

هیدرولیکی را مشاهده کنید.  انواع پمپ آب و تعمیرات آنها

پمپ پیچی

یک پمپ پیچ نوع پیچیده تر از پمپ های سانتریفوژ که با استفاده از دو یا سه پیچ با مخالفت موضوع است - به عنوان مثال، یک پیچ جهت عقربه های ساعت می رسد و از سوی دیگر در خلاف جهت

عقربه. پیچ در شفت موازی که چرخ دنده که مش بنابراین شفت هم به نوبه خود و همه چیز را در جای خود بماند نصب شده است. پیچ در شفت به نوبه خود و رانندگی مایع از طریق پمپ. همانطور که با

دیگر اشکال پمپ های سانتریفوژ، فاصله بین قطعات متحرک و پوشش پمپ حداقل است.

پمپ آب حفره

 به طور گسترده ای برای پمپاژ مواد دشوار است، مانند لجن فاضلاب آلوده به ذرات بزرگ استفاده می شود، این پمپ شامل یک روتور مارپیچ، در حدود ده بار تا زمانی که عرض آن است. این را می توان به

عنوان یک هسته مرکزی قطر x با، به طور معمول، یک کهکشان مارپیچی منحنی زخم در اطراف ضخامت نیم X تجسم، هر چند در واقع آن است که در ریخته گری تک تولید شده است. این شفت

متناسب در داخل وظیفه آستین لاستیک سنگین، ضخامت دیواره نیز به طور معمول x است. با چرخش شفت، روتور به تدریج مایع تا آستین لاستیکی نیروهای. چنین پمپ های می تواند فشار بسیار بالا

در حجم کم را توسعه دهد.  انواع پمپ آب و تعمیرات آنها

انواع پمپ آب و تعمیرات آنها

نوع ریشه پمپ های آب

پس از برادران ریشه که آن را اختراع به نام، این پمپ لوب آواره مایع به دام افتاده بین دو روتور مارپیچ طولانی، هر یک را به دیگری نصب شده که عمود بر در 90 درجه، چرخش در داخل یک پیکربندی خط آب

بندی مثلثی شکل، هر دو در نقطه ای از مکش و در نقطه تخلیه. این طراحی تولید یک جریان پیوسته با حجم برابر و هیچ گرداب. این می تواند در نرخ ضربان پایین کار می کنند، ارائه می دهد و عملکرد

ملایم است که بعضی از برنامه نیاز.

نرم افزار عبارتند از:

ظرفیت بالا کمپرسور هوا صنعتی

سوپر شارژر های روتز در موتورهای احتراق داخلی.

یک نام تجاری از آژیر دفاع شهری، صاعقه فدرال سیگنال شرکت است.  انواع پمپ آب و تعمیرات آنها

پمپ آب شامل

یک پمپ شامل یک نوع از پمپ جابجایی مثبت است. این شامل سیال در داخل یک لوله انعطاف پذیر نصب شده در داخل یک محفظه پمپ دایره (هر چند پمپ های خطی شامل ساخته شده است).

تعدادی از غلطک، کفش، و یا برف پاک کن متصل به یک روتور فشرده لوله قابل انعطاف است. وقتی پروانه می چرخد، بخشی از لوله تحت

انواع پمپ آب و تعمیرات آنها
انواع پمپ آب و تعمیرات آنها

فشار بسته (یا مسدود)، مجبور به مایع از طریق لوله. علاوه بر

این، زمانی که لوله به حالت طبیعی خود پس از عبور از طب مکمل و جایگزین آن را ترسیم (جبران) مایع به داخل پمپ باز می شود. این فرآیند به نام دودی است و در بسیاری از سیستم های بیولوژیکی

مانند دستگاه گوارش استفاده می شود.

مپ های پیستون

پمپ های پیستون می رفت و برگشتی پمپ های جابجائی مثبت.  انواع پمپ آب و تعمیرات آنها

این یک استوانه با یک پیستون رفت و برگشتی است. مکش و تخلیه دریچه ها در سر سیلندر نصب شده است. در سکته مغزی مکش همان جمع پیستون و سوپاپ مکش باز باعث مکش مایع به داخل

سیلندر. در سکته مغزی به جلو هل می دهد پیستون مایع از شیر تخلیه. بهره وری و مشکلات رایج: تنها با یک سیلندر در پمپ های پیستون، جریان سیال بین حداکثر جریان متفاوت زمانی که پیستون از

طریق موقعیت وسط حرکت می کند، و جریان صفر زمانی که پیستون است در موقعیت های نهایی. مقدار زیادی از انرژی به هدر می رود زمانی که مایع در سیستم لوله کشی شتاب. لرزش و چکش آب

ممکن است یک مشکل جدی است. به طور کلی مشکلات برای استفاده از دو یا چند سیلندر کار نمی کند در فاز با یکدیگر جبران می شود.  انواع پمپ آب و تعمیرات آنها



 انواع پمپ آب و تعمیرات آنها

پمپ آب سه لایه به سبک پیستون

پمپ های سه لایه پیستون استفاده از سه پیستون، که باعث کاهش ضربان پمپ های تک رفت و برگشتی پیستون. اضافه کردن یک dampener پمپ آب - قیمت پمپ آب - پمپ آب ایتالیایی ضربان در

خروجی پمپ بیشتر می تواند صاف و موج دار شدن پمپ، یا نمودار موج دار شدن از یک مبدل پمپ. رابطه دینامیک مایع فشار بالا و پیستون به طور کلی نیاز مهر و موم پیستون با کیفیت بالا. پمپ های

پیستون با تعداد زیادی از پیستون به نفع افزایش جریان یا جریان نرم و صاف بدون dampener ضربان. افزایش قطعات متحرک و میل لنگ و بار یک اشکال است.  انواع پمپ آب و تعمیرات آنها

برای وشس خودرو اغلب این پمپ پیستون سه تایی سبک (شاید بدون حمدفرس ضربان) استفاده کنید. در سال 1968، ویلیام Bruggeman به طور قابل توجهی کاهش می یابد اندازه پمپ سه تایی و

افزایش طول عمر به طوری که می تواند کارواش تجهیزات با رد پا کوچکتر استفاده کنید. طول عمر بالا مهر و موم فشار بالا، مهر و موم فشار کم و مهر و موم روغن، میل لنگ سخت، سخت شاتون، پیستون

سرامیکی ضخیم و سنگین تر توپ وظیفه و غلتک بهبود قابلیت اطمینان در پمپ های سه تایی. پمپ های سه لایه در حال حاضر در بی شمار از بازارهای سراسر جهان هستند.

پمپ های سه تایی با طول عمر کوتاه تر امری عادی به کاربر خانگی هستند. فردی که با استفاده از یک واشر فشار صفحه اصلی به مدت 10 ساعت در سال ممکن است با یک پمپ که 100 ساعت بین

بازسازی طول می کشد راضی است. صنعتی درجه و یا سه تایی وظیفه مستمر پمپ در انتهای دیگر طیف کیفیت را ممکن است برای به اندازه 2080 ساعت در سال اجرا شود.

صنعت حفاری نفت و گاز با استفاده از نیمه پمپ های عظیم تریلر حمل و نقل سه تایی به نام پمپ های لجن به پمپ گل حفاری، که سرد مته و حمل قلمه را به سطح. [4] حفاری استفاده سه تایی و یا

حتی پمپ quintuplex برای تزریق آب و حلال های عمیق به شیل در فرآیند استخراج به نام استخراج انواع پمپ آب و تعمیرات آنها

 انواع پمپ آب و تعمیرات آنها

پمپ هوای فشرده دو دیافراگم

 یک نرم افزار مدرن از جابجایی مثبت پمپ های فشرده هوا مجهز به پمپ دو دیافراگم. اجرا بر روی هوای فشرده این پمپ ها ذاتا با طراحی بی خطر هستند، اگر چه همه تولید کنندگان ارائه مدل ATEX

گواهی تطابق با مقررات صنعت. این پمپ نسبتا ارزان است و می تواند طیف گسترده ای از وظایف را انجام دهد، از پمپاژ آب از خاکریزهای، به پمپاژ اسید هیدروکلریک از ذخیره سازی امن (بستگی به پمپ

تولید شده است - ساخت و ساز الاستومرها / بدن). آسانسور به طور معمول به حدود 6M محدود هر چند سر می تواند تقریبا 200 PSI (1.4 مگاپاسکال) برسد  انواع پمپ آب و تعمیرات آنها

پمپ های طناب

 در چین به عنوان پمپ های زنجیره ای بیش از 1000 سال پیش، این پمپ می توان از مواد بسیار ساده ساخته شده ابداع: طناب، یک چرخ و یک لوله پی وی

سی را به یک پمپ طناب ساده کافی است. راندمان پمپ طناب شده است توسط سازمان ریشه های چمن مورد مطالعه و تکنیک برای ساخت و اجرای آنها را به طور مداوم بهبود یافته است  انواع پمپ

آب و تعمیرات آنها

انواع پمپ آب و تعمیرات آنها
انواع پمپ آب و تعمیرات آنها



پمپ آب ضربه ای

پمپ های ضربه استفاده از فشار ایجاد شده توسط گاز (معمولا هوا). در پمپ های چند ضربه گاز به دام افتاده در مایع (معمولا آب)، منتشر شده است و در جایی در پمپ انباشته، ایجاد یک فشار است که

می تواند بخشی از سمت بالا مایع فشار.

پمپ های ضربه متعارف عبارتند از:

پمپ های آسانسور و آبی - انرژی جنبشی یک منبع آب کم سر به طور موقت در یک حباب باتری هیدرولیک ذخیره می شود، پس از آن با استفاده از درایو آب به سر بالاتر است.پمپ آب - قیمت پمپ آب -

پمپ آب ایتالیایی

پمپ های پالس - اجرا با منابع طبیعی، توسط تنها انرژی جنبشی.  انواع پمپ آب و تعمیرات آنها

پمپ های پل هوایی -

اجرا بر روی هوا به داخل لوله، هل می دهد که آب تا زمانی که حباب به سمت بالا حرکت

به جای یک تجمع گاز و آزاد چرخه، فشار را می توان با سوزاندن هیدروکربن ایجاد شده است. چنین پمپ های احتراق رانده انتقال به طور مستقیم ضربه به صورت یک احتراق در طول غشاء تحریک به مایع

پمپ. به منظور اجازه می دهد این انتقال مستقیم، پمپ باید تقریبا به طور کامل ساخته شده از الاستومر (به عنوان مثال لاستیک سیلیکون). از این رو، احتراق باعث می شود که غشاء به گسترش و در

نتیجه پمپ های مایع را از محفظه خارج پمپاژ مجاور. اولین پمپ نرم احتراق رانده شده توسط ETH زوریخ توسعه داده شد. انواع پمپ آب و تعمیرات آنها

پمپ آب هیدرولیک

 آن را در آب طول می کشد در فشار نسبتا کم و جریان-سرعت بالا و خروجی آب در هیدرولیک سر بالاتر و پایین تر جریان نرخ. این دستگاه با استفاده از اثر چکش

آب به فشار که آسانسور بخشی از آب ورودی که قدرت پمپ به یک نقطه بالاتر از جایی که آب آغاز شده است.

 قوچ هیدرولیک است که گاهی اوقات در مناطق دور افتاده استفاده می شود، که در آن است که هر دو به یک منبع نیروی برق آبی کم سر، و نیاز برای پمپاژ آب

به یک مقصد عالی در ارتفاع از منبع وجود دارد. در این وضعیت، قوچ اغلب مفید است، چرا که نیاز به هیچ منبع خارجی از قدرت به غیر از انرژی جنبشی آب جاری

پمپ آب سرعت



انواع پمپ آب و تعمیرات آنها
انواع پمپ آب و تعمیرات آنها

پمپ های Rotodynamic (و یا پمپ های پویا) پمپ آب - قیمت پمپ آب - پمپ آب ایتالیایی یک نوع از پمپ سرعت که در آن انرژی جنبشی است به مایع با افزایش سرعت جریان اضافه شده است. این

افزایش در انرژی به افزایش در انرژی پتانسیل (فشار) زمانی که سرعت است قبل و یا به عنوان جریان خروجی پمپ به لوله تخلیه کاهش می یابد تبدیل شده است. این تبدیل انرژی جنبشی به فشار

توسط قانون اول ترمودینامیک، یا به طور خاص توسط معادله برنولی توضیح داد.  انواع پمپ آب و تعمیرات آنها

پمپ های پویا را می توان با توجه بیشتر به وسیله که در آن افزایش سرعت به دست می آید تقسیم می شوند

این نوع از پمپ های یک عدد از ویژگی های:

انرژی پیوسته

تبدیل انرژی اضافه شده به افزایش در انرژی جنبشی (افزایش سرعت)

تبدیل افزایش سرعت (انرژی جنبشی) به افزایش فشار

تفاوت های عملی بین پمپ های پویا و با جابجائی مثبت است که چگونه آنها در شرایط شیر بسته به کار گیرند. جابجایی مثبت پمپ های فیزیکی مایع جابجا، بنابراین بسته شدن دریچه پایین دست پمپ

جابجایی مثبت تولید فشار مداوم ساخت تا که می تواند شکست مکانیکی خط لوله یا پمپ شود. پمپ های پویا که در آنها می توان با خیال راحت در شرایط دریچه بسته عمل (برای

دوره کوتاه از زمان)

انواع پمپ آب و تعمیرات آنها

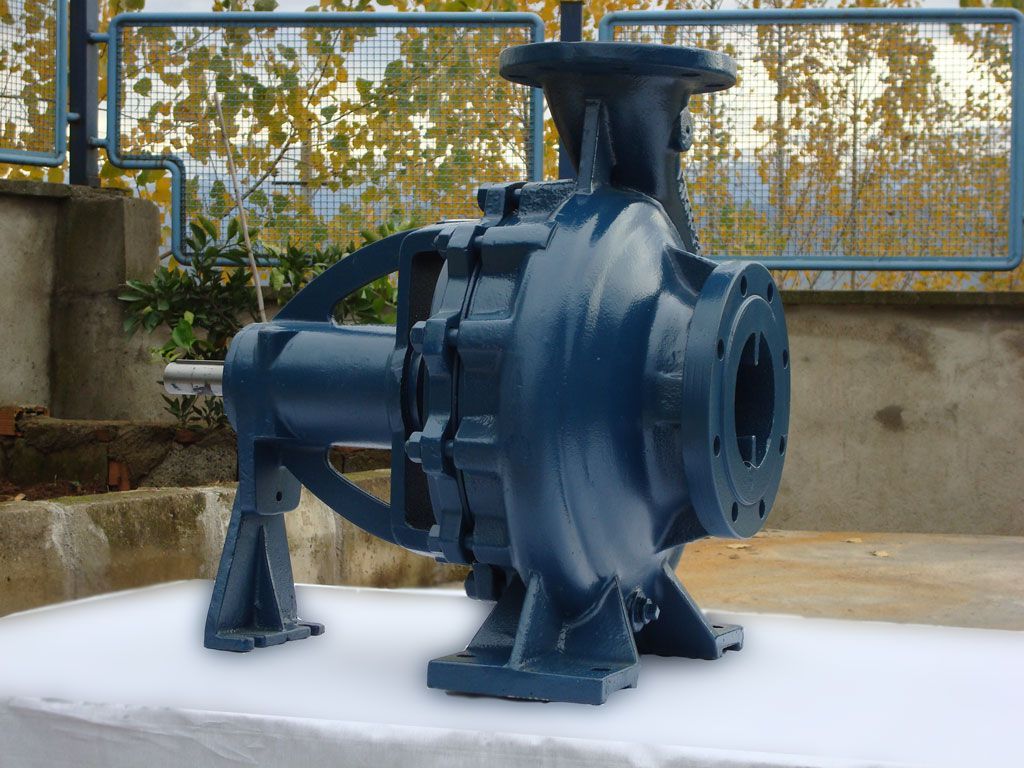

پمپ آب پروانه شعاعی

چنین پمپ نیز به عنوان یک پمپ گریز از مرکز نامیده می شود. مایع وارد امتداد محور یا مرکز است، توسط پروانه شتاب و خروجی در زاویه سمت راست به شفت (شعاعی). مثال فن گریز از مرکز، که

معمولا برای پیاده سازی یک جارو برقی استفاده می شود. به طور کلی، یک پمپ شعاعی جریان عمل در فشار بالاتر و نرخ های جریان کمتر از یک axial- یا یک پمپ ترکیبی جریان  انواع پمپ آب و

تعمیرات آنها

پمپ آب پروانه محوری

 پمپ آب پروانه محوری نیز به عنوان همه پمپ های مایع نامیده می شود. مایع ظاهری یا باطنی تحت فشار قرار دادند و حرکت مایع محوری. آنها در فشارهای

بسیار پایین تر و نرخ جریان بالاتر از شعاعی جریان کار (مرکز) به پمپ.  انواع پمپ آب و تعمیرات آنها

پمپ آب ترکیبی

 پمپ آب ترکیبی جریان تابع به عنوان یک مصالحه بین پمپ های شعاعی و محوری جریان. تجربیات مایع هر دو شتاب شعاعی و آسانسور و خروجی پروانه جایی بین 0 و 90 درجه از جهت محوری است. به

عنوان یک نتیجه پمپ های ترکیبی جریان در فشارهای بالاتر از پمپ های جریان محوری عمل در حالی که ارائه تخلیه بالاتر از پمپ های شعاعی جریان. زاویه خروج از جریان دیکته فشار مشخصه سر

تخلیه



انواع پمپ آب و تعمیرات آنها
انواع پمپ آب و تعمیرات آنها



در رابطه با شعاعی و ترکیبی جریان.

انواع پمپ آب و تعمیرات آنها

الکتروپمپ آب

این با استفاده از یک هواپیمای جت، اغلب از بخار، برای ایجاد یک کم فشار. این کم فشار بمکد در مایع و آن را راند و به یک منطقه فشار بالاتر است.پمپ آب - قیمت پمپ آب - پمپ آب ایتالیایی

پمپ آب گرانشی

پمپ آب گرانش شامل سیفون و فواره هرون. قوچ هیدرولیک همچنین گاهی اوقات به یک پمپ گرانش به نام. در یک پمپ گرانش آب با نیروی گرانشی برداشته شده است.

انواع پمپ آب و تعمیرات آنها

انواع پمپ آب و تعمیرات آنها

پمپ آب بخار

بخار و پمپ های اند برای مدت طولانی به طور عمده از منافع تاریخی بوده است. آنها عبارتند از هر نوع پمپ مجهز به موتور بخار و همچنین pistonless پمپ های مانند توماس-  Savery یا پمپ بخار نبض سنج.

 به تازگی یک تجدید حیات علاقه در کم قدرت بخار و پمپ های خورشیدی برای استفاده در آبیاری خرد در کشورهای در حال توسعه شده است. پیش از موتورهای بخار کوچک دلیل افزایش ناکارآمدی به

عنوان موتورهای بخار کاهش در اندازه مناسب نبوده است. با این حال استفاده از مواد مهندسی مدرن همراه با ساختار موتور های جایگزین بدان معنی است که این نوع از سیستم در حال حاضر یک

فرصت مقرون به صرفه  انواع پمپ آب و تعمیرات آنها

پمپ آب ایتالیایی

پمپاژ کمک در حمل و نقل مایع در سیستم های مختلف پزشکی و مهندسی است. در یک سیستم valveless پمپ آب - قیمت پمپ آب - پمپ آب ایتالیایی پمپاژ، هیچ شیر آلات (یا انسداد فیزیکی) در

حال حاضر به تنظیم جهت جریان می باشد. بهره وری پمپاژ مایع از یک سیستم valveless، با این حال، لزوما کمتر از داشتن سوپاپ. در واقع، سیستم های مایع-دینامیکی بسیاری در طبیعت و مهندسی

بیشتر یا کمتر بر valveless پمپاژ به حمل و نقل مایعات کار آن تکیه می کنند. به عنوان مثال، گردش خون در سیستم قلبی و عروقی است تا حدی حتی زمانی که دریچه قلب شکست داشت. در همین

حال، قلب مهره داران جنینی آغاز می شود پمپاژ خون طولانی قبل از توسعه اتاق و دریچه قابل تشخیص. در microfluidics با، پمپ های valveless امپدانس جعل شده اند و انتظار می رود به خصوص

برای دست زدن به biofluids حساس مناسب است. پرینتر جوهر افشان عامل در اصل ترانسفورماتور فیزوالکتریک همچنین پمپاژ valveless استفاده کنید. اتاق پمپ از طریق جت چاپ با توجه به امپدانس

کاهش جریان در این جهت تخلیه و پر شده توسط عمل مویرگی ..  انواع پمپ آب و تعمیرات آنها

انواع پمپ آب و تعمیرات آنها

تعمیرات پمپ

آسیاب بادی متروک با مخزن ذخیره آب متصل به پمپ آب در پیش زمینه

بررسی سوابق تعمیر پمپ و متوسط ​​زمان بین خرابی (MTBF) از اهمیت زیادی به کاربران پمپ مسئول و با وجدان. در نظر است که واقع، مقدمه کتاب در سال 2006 پمپ کاربر اشاره به "شکست پمپ"

آمار. به خاطر راحتی، این آمار شکست اغلب به MTBF ترجمه (در این مورد، زندگی قبل از شکست نصب).

در اوایل سال 2005، گوردون باک، مهندس ارشد جان جرثقیل شرکت برای عملیات درست در باتون روژ، LA، سوابق تعمیر برای تعدادی از گیاهان پالایشگاه و شیمیایی به دست آوردن اطلاعات قابلیت

اطمینان معنی دار برای پمپ های گریز مرکز بررسی قرار گرفت. در مجموع 15 گیاهان عامل داشتن نزدیک به 15،000 پمپ در مطالعه شدند. کوچکترین از این گیاهان حدود 100 پمپ بود. چندین گیاه به

حال بیش از 2000. همه امکانات در ایالات متحده آمریکا واقع شده است. علاوه بر این، به عنوان "جدید"، به دیگران به عنوان "تازه" و بعضی دیگر هم "تاسیس" در نظر گرفته. بسیاری از این گیاهان، اما

یک آرایش اتحاد با جان جرثقیل همه نداشته است. در برخی موارد، قرارداد اتحاد شامل داشتن یک تکنسین جان جرثقیل شرکت یا مهندس در محل برای هماهنگ جنبه های مختلف این برنامه است.

همه گیاهان پالایشگاه، با این حال، و نتایج مختلف در جاهای دیگر رخ می دهد. در کارخانه های شیمیایی، پمپ های به طور سنتی "ظروف" اقلام به عنوان زندگی محدودیت حمله شیمیایی بوده است.

چیزهایی که در سال های اخیر بهبود یافته است، اما فضای تا حدودی محدود موجود در "قدیمی" DIN و ASME استاندارد جعبه چاشنی مکان محدودیت در نوع مهر و موم است که متناسب با. مگر در

مواردی که کاربران پمپ ارتقاء محفظه مهر و موم، پمپ فقط با ظرفیت نسخه جمع و جور و ساده تر. بدون این ارتقاء، طول عمر در تاسیسات شیمیایی به طور کلی در حدود 50 تا 60 درصد از ارزش

پالایشگاه می باشد. انواع پمپ آب و تعمیرات آنها



انواع پمپ آب و تعمیرات آنها
انواع پمپ آب و تعمیرات آنها

تعمیر و نگهداری برنامه ریزی است که اغلب یکی از هزینه های قابل توجهی از مالکیت، و شکست از مهر و موم مکانیکی و یاطاقان از علل مهم هستند. به خاطر داشته باشید ارزش بالقوه انتخاب پمپ

که در ابتدا بیشتر هزینه، اما مدت زمان بیشتری باقی بین تعمیرات. MTBF یک پمپ بهتر ممکن است یک تا چهار سال طولانی تر از همتای غیر به روز رساند آن است. که مقادیر متوسط ​​منتشر شده از

شکست پمپ اجتناب در نظر بگیرید ایالات متحده از محدوده 2600 $ به آمریکا $ 12،000. این هزینه های فرصت از دست رفته را شامل نمی شود. یکی پمپ آ

تش در 1000 شکست رخ می دهد. داشتن شکست پمپ کمتر به معنای داشتن آتش سوزی پمپ مخرب کمتر.  انواع پمپ آب و تعمیرات آنها

عنوان شده است اشاره کرد، یک شکست پمپ نمونه بر اساس واقعی گزارش سال 2002، ایالات متحده هزینه 5000 $ به طور متوسط. این شامل هزینه های مواد، قطعات، کار و سربار. گسترش MTBF

یک پمپ از 12 تا 18 ماه به ما را نجات دهد 1667 $ در هر سال - که ممکن است بیشتر از هزینه برای ارتقاء قابلیت اطمینان پمپ گریز از مرکز است

انواع پمپ آب و تعمیرات آنها

برنامه های کاربردی برای پمپ آب

پمپ ها در سراسر جامعه برای انواع اهداف استفاده می شود. برنامه های اولیه شامل استفاده از آسیاب بادی یا Watermill برای به پمپ آب. امروز، پمپ آبیاری، تامین آب، تامین بنزین، سیستم های

تهویه مطبوع، تبرید (معمولا یک کمپرسور نامیده می شود)، جنبش شیمیایی، جنبش فاضلاب، کنترل سیلاب، خدمات دریایی، و غیره استفاده می شود

از آنجا که از طیف گسترده ای از برنامه های کاربردی، پمپ های یک مجموعهای از اشکال و اندازه: از بسیار بزرگ به بسیار کوچک، از دست زدن به گاز به دست زدن به مایع، از فشار بالا به فشار کم، و از

حجم بالا به حجم کم.  انواع پمپ آب و تعمیرات آنها

پمپ آب چدن

به طور معمول، پمپ مایع به سادگی نمی تواند هوا را جلب کند. اپراتور باید مایع به سیستم معرفی برای شروع پمپاژ: خط خوراک از پمپ و داخلی بدن اطراف مکانیسم پمپاژ اول باید با مایع است که نیاز

به پمپاژ پر شود. این پیشبرنده نامیده می شود. از دست دادن اول است که معمولا به دلیل مصرف هوا به داخل پمپ. پاکسازی و نسبت جابجایی در پمپ برای مایعات، چه نازک و یا چسبناک تر، معمولا

می توانید هوا با توجه به تراکم آن نخواهد شد. به عنوان مثال، پمپ های گریز از مرکز - این در مورد بسیاری سرعت (rotodynamic) پمپ های است.

پمپ های جابجایی مثبت، با این حال، تمایل دارند که به اندازه کافی آب بندی محکم بین قطعات متحرک و پوشش یا مسکن از پمپ که می توان آنها را به عنوان چیدن برگ رسیده تنباکو است. چنین پمپ

های پمپ همچنین می توانید به عنوان آغازگر خدمت می کنند، بنابراین به نام وقتی که آنها استفاده می شود به انجام برسانند که نیاز به پمپ های دیگر به جای عمل انجام شده توسط یک اپراتور

انسانی.   انواع پمپ آب و تعمیرات آنها

انواع پمپ آب و تعمیرات آنها

پمپ آب و پمپ گاز

یک نوع از پمپ معمولی در سراسر جهان یک پمپ آب دستی، و یا "پمپ پارچ بود. این معمولا چاه آب جامعه نصب شده بود بیش از در روزهای قبل از منابع آب لوله کشی است.

در بخش هایی از جزایر بریتانیا، آن را اغلب به نام پمپ اهل محله. اگر چنین پمپ های جامعه دیگر معمول نیست، مردم هنوز هم با استفاده از پمپ بیان اهل محله برای توصیف یک مکان یا انجمن که در

آن مسائل مربوط به منافع محلی پرداخته شده است.  انواع پمپ آب و تعمیرات آنها

از آنجا که آب از پمپ پارچ به طور مستقیم از خاک کشیده شده است، آن را بیشتر در معرض آلودگی است. اگر چنین آب فیلتر شده و خالص، مصرف آن ممکن است به بیماری های ناشی از آب های

وارشی یا دیگر منجر شود. مورد بدنام 1854 خیابان وسیع وبا شیوع است. در آن زمان بود مشخص نیست که چگونه وبا منتقل شد، اما پزشک جان اسنو مشکوک آب آلوده و دسته پمپ های عمومی او

انواع پمپ آب و تعمیرات آنها

مشکوک حذف بود. شیوع بیماری پس از آن فروکش کرد.

پمپ آب خانگی ابارا , پمپ آب خانگی جتی پنتاکس ایتالیا , پمپ خانگی جتی پدرولو ایتالیا , پمپ خانگی جتی سایر ایتالیا , پمپ خانگی جتی دیانا چین , پمپ خانگی جتی ایکار چین , پمپ خانگی جتی

ویکتوری چین , پمپ خانگی جتی وایکانت چینپمپ آب - قیمت پمپ آب - پمپ آب ایتالیایی پمپ آب خانگی جتی آیمکس چین , پمپ خانگی جتی مارکیوس چین , پمپ آب خانگی داتسون , پمپ آب

خانگی اسکواردی , پمپ خانگی ریچ چین , پمپ خانگی الکو چین   انواع پمپ آب و تعمیرات آنها

پمپ های جامعه در کنار مدرن در نظر گرفته گزینه کم هزینه پایدار برای تامین آب سالم در تنظیمات منابع فقیر، اغلب در مناطق روستایی در کشورهای در حال توسعه. یک پمپ دستی دسترسی به آب

های زیرزمینی عمیق تر است که اغلب آلوده نمی باز می شود و همچنین بهبود ایمنی به خوبی با حفاظت از منبع آب از سطل آلوده است. پمپ های مانند پمپ Afridev طراحی شده اند به ارزان قیمت

برای ساخت و نصب، و آسان برای حفظ با قطعات ساده است. با این حال، کمبود قطعات یدکی برای این نوع پمپ در برخی از مناطق آفریقا ابزار خود را برای این مناطق کاهش یافته است.  انواع پمپ آب و تعمیرات آنها

انواع پمپ آب و تعمیرات آنها



Wednesday, 30 August 2017 08:14

انواع پمپ های جتی

انواع پمپ های جتی


سانتریفوژ پمپ های جابجائی مثبت به سه نوع اصلی تقسیم می شوند:

پمپ های دنده ای - یک نوع ساده از پمپ های سانتریفوژ که در آن مایع بین دو چرخ دنده تحت فشار قرار دادندپمپ آب - قیمت پمپ آب - پمپ آب ایتالیایی

پمپ های اسکرو - به شکل داخلی از این پمپ معمولا دو پیچ تبدیل در برابر یکدیگر به پمپ مایع است

پمپ های روتاری - شبیه به حرکت کمپرسور، این را روتور استوانه ای در روکشی از مسکن به طور مشابه شکل گرفته است. به عنوان مدار روتور، مایع پره دام بین روتور و پوشش، طراحی سیال از طریق

پمپ.

رفت و برگشت پمپ آب

پمپ های رفت و برگشتی حرکت سیال با استفاده از یک یا نوسانی تر پیستون، پیستون یا غشای (دیافراگم)، در حالی که دریچه محدود حرکت سیال به جهت مورد نظر.

پمپ در این گروه وسیعی از Simplex، با یک سیلندر، در برخی موارد چهار (چهار) سیلندر، یا بیشتر. بسیاری از پمپ های رفت و برگشتی از نوع دوبلکس (دو) و یا سه تایی (سه) سیلندر. آنها می توانند به

صورت تک اثر با مکش در طول یک جهت حرکت پیستون و تخلیه از سوی دیگر، و یا دو اقدام با مکش و تخلیه در هر دو جهت. پمپ های می توان به صورت دستی طراحی شده، توسط هوا یا بخار، و یا با یک

کمربند رانده شده توسط موتور. این نوع پمپ به طور گسترده در قرن در روزهای اولیه از بخار نیروی محرکه به عنوان دیگ پمپ های 19 آب خوراک استفاده شد. پمپ های رفت و برگشتی در حال حاضر به

طور معمول پمپ مایعات چسبناک بسیار مانند بتن و روغن های سنگین، و خدمت در کاربردهای خاص که خواستار نرخ جریان کم در برابر مقاومت بالا در برابر. پمپ های دستی رفت و برگشتی به طور

گسترده ای مورد استفاده قرار گرفت به پمپ آب از چاه. پمپ های دوچرخه مشترک و پمپ های پا برای عمل استفاده تورم رفت و برگشتی.  انواع پمپ های جتی

این پمپ جابجائی مثبت یک حفره در حال گسترش در سمت مکش و یک حفره در سمت کاهش تخلیه. مایع جریان را به پمپ به عنوان حفره در سمت مکش گسترش می یابد و مایع جریان از تخلیه به

عنوان سقوط حفره. حجم داده شده در هر چرخه عملیات ثابت است.

پمپ های رفت و برگشتی معمول عبارتند از:

پمپ های پیستون - یک پیستون رفت و برگشتی هل مایع از طریق یک یا دو سوپاپ باز، بسته توسط مکش در راه بازگشت.

پمپ ها دیافراگم - شبیه به پمپ های پیستون، که در آن پیستون صلنتس روغن هیدرولیک استفاده شده است که به انعطاف پذیری دیافراگم در سیلندر پمپاژ. سوپاپ دیافراگم استفاده می شود به پمپ

مایعات خطرناک و سمی است.

پمپ های پیستونی پمپ جابجایی - معمولا دستگاه های ساده برای پمپاژ مقدار کمی از مایع یا ژل دستی. تلگراف صابون معمول مانند یک پمپ است.  انواع پمپ های جتی

پمپ های پیستونی شعاعی

جابجایی مختلف پمپ آب

انواع پمپ های جتی

اصل جابجایی مثبت اعمال می شود در این پمپ ها:

پمپ های سانتریفوژ لوب
پمپ حفره پیشرو
پمپ دنده های دوار
پیستون پمپ
پمپ دیافراگم
پیچ پمپ
پمپ دنده ای
پمپ هیدرولیک
پمپ روتاری
پمپ شامل
پمپ طناب
پمپ پروانه قابل انعطاف

انواع پمپ های جتی
انواع پمپ های جتی



پمپ آب دنده ای

 این ساده ترین و پمپ های جابجایی مثبت دوار است. این دو چرخ دنده جا افتاده که در یک پوشش از نزدیک نصب چرخش تشکیل شده است. مایع فضاهای دندان دام و نیروی آن را در اطراف حاشیه

بیرونی. مایع می کند سفر نیست تماس در بخشی مشهد، چون دندان مش نزدیک در مرکز. پمپ های دنده ای استفاده گسترده ای در پمپ های روغن موتور ماشین و در بسته های مختلف قدرت

هیدرولیکی را مشاهده کنید.  انواع پمپ های جتی

پمپ پیچی

 یک پمپ پیچ نوع پیچیده تر از پمپ های سانتریفوژ که با استفاده از دو یا سه پیچ با مخالفت موضوع است - به عنوان مثال، یک پیچ جهت عقربه های ساعت

می رسد و از سوی دیگر در خلاف جهت عقربه. پیچ در شفت موازی که چرخ دنده که مش بنابراین شفت هم به نوبه خود و همه چیز را در جای خود بماند نصب شده است. پیچ در شفت به نوبه خود و

رانندگی مایع از طریق پمپ. همانطور که با دیگر اشکال پمپ های سانتریفوژ، فاصله بین قطعات متحرک و پوشش پمپ حداقل است.  انواع پمپ های جتی

 انواع پمپ های جتی

پمپ آب حفره

 به طور گسترده ای برای پمپاژ مواد دشوار است، مانند لجن فاضلاب آلوده به ذرات بزرگ استفاده می شود، این پمپ شامل یک روتور مارپیچ، در حدود ده بار تا زمانی که عرض آن است. این را می توان به

عنوان یک هسته مرکزی قطر x با، به طور معمول، یک کهکشان مارپیچی منحنی زخم در اطراف ضخامت نیم X تجسم، هر چند در واقع آن است که در ریخته گری تک تولید شده است. این شفت متناسب

در داخل وظیفه آستین لاستیک سنگین، ضخامت دیواره نیز به طور معمول x است. با چرخش شفت، روتور به تدریج مایع تا آستین لاستیکی نیروهای. چنین پمپ های می تواند فشار بسیار بالا در حجم کم

را توسعه دهد.  انواع پمپ های جتی

نوع ریشه پمپ های آب

پس از برادران ریشه که آن را اختراع به نام، این پمپ لوب آواره مایع به دام افتاده بین دو روتور مارپیچ طولانی، هر یک را به دیگری نصب شده که عمود بر در 90 درجه، چرخش در داخل یک پیکربندی خط آب

بندی مثلثی شکل، هر دو در نقطه ای از مکش و در نقطه تخلیه. این طراحی تولید یک جریان پیوسته با حجم برابر و هیچ گرداب. این می تواند در نرخ ضربان پایین کار می کنند، ارائه می دهد و عملکرد

ملایم است که بعضی از برنامه نیاز.



انواع پمپ های جتی
انواع پمپ های جتی

نرم افزار عبارتند از:

ظرفیت بالا کمپرسور هوا صنعتی

سوپر شارژر های روتز در موتورهای احتراق داخلی.

یک نام تجاری از آژیر دفاع شهری، صاعقه فدرال سیگنال شرکت است.

پمپ آب شامل

یک پمپ شامل یک نوع از پمپ جابجایی مثبت است. این شامل سیال در داخل یک لوله انعطاف پذیر نصب شده در داخل یک محفظه پمپ دایره (هر چند پمپ های خطی شامل ساخته شده است).

تعدادی از غلطک، کفش، و یا برف پاک کن متصل به یک روتور فشرده لوله قابل انعطاف است. وقتی پروانه می چرخد، بخشی از لوله تحت فشار بسته (یا مسدود)، مجبور به مایع از طریق لوله. علاوه بر

این، زمانی که لوله به حالت طبیعی خود پس از عبور از طب مکمل و جایگزین آن را ترسیم (جبران) مایع به داخل پمپ باز می شود. این فرآیند به نام دودی است و در بسیاری از سیستم های بیولوژیکی

مانند دستگاه گوارش استفاده می شود.  انواع پمپ های جتی

پمپ های پیستون

این یک استوانه با یک پیستون رفت و برگشتی است. مکش و تخلیه دریچه ها در سر سیلندر نصب شده است. در سکته مغزی مکش همان جمع پیستون و سوپاپ مکش باز باعث مکش مایع به داخل

سیلندر. در سکته مغزی به جلو هل می دهد پیستون مایع از شیر تخلیه. بهره وری و مشکلات رایج: تنها با یک سیلندر در پمپ های پیستون، جریان سیال بین حداکثر جریان متفاوت زمانی که پیستون از

طریق موقعیت وسط حرکت می کند، و جریان صفر زمانی که پیستون است در موقعیت های نهایی. مقدار زیادی از انرژی به هدر می رود زمانی که مایع در سیستم لوله کشی شتاب. لرزش و چکش آب

ممکن است یک مشکل جدی است. به طور کلی مشکلات برای استفاده از دو یا چند سیلندر کار نمی کند در فاز با یکدیگر جبران می شود.  انواع پمپ های جتی



انواع پمپ های جتی
انواع پمپ های جتی

پمپ آب سه لایه به سبک پیستون

پمپ های سه لایه پیستون استفاده از سه پیستون، که باعث کاهش ضربان پمپ های تک رفت و برگشتی پیستون. اضافه کردن یک dampener پمپ آب - قیمت پمپ آب - پمپ آب ایتالیایی ضربان در

خروجی پمپ بیشتر می تواند صاف و موج دار شدن پمپ، یا نمودار موج دار شدن از یک مبدل پمپ. رابطه دینامیک مایع فشار بالا و پیستون به طور کلی نیاز مهر و موم پیستون با کیفیت بالا. پمپ های

پیستون با تعداد زیادی از پیستون به نفع افزایش جریان یا جریان نرم و صاف بدون dampener ضربان. افزایش قطعات متحرک و میل لنگ و بار یک اشکال است.  انواع پمپ های جتی

برای وشس خودرو اغلب این پمپ پیستون سه تایی سبک (شاید بدون حمدفرس ضربان) استفاده کنید. در سال 1968، ویلیام Bruggeman به طور قابل توجهی کاهش می یابد اندازه پمپ سه تایی و

افزایش طول عمر به طوری که می تواند کارواش تجهیزات با رد پا کوچکتر استفاده کنید. طول عمر بالا مهر و موم فشار بالا، مهر و موم فشار کم و مهر و موم روغن، میل لنگ سخت، سخت شاتون، پیستون

سرامیکی ضخیم و سنگین تر توپ وظیفه و غلتک بهبود قابلیت اطمینان در پمپ های سه تایی. پمپ های سه لایه در حال حاضر در بی شمار از بازارهای سراسر جهان هستند.

پمپ های سه تایی با طول عمر کوتاه تر امری عادی به کاربر خانگی هستند. فردی که با استفاده از یک واشر فشار صفحه اصلی به مدت 10 ساعت در سال ممکن است با یک پمپ که 100 ساعت بین

بازسازی طول می کشد راضی است. صنعتی درجه و یا سه تایی وظیفه مستمر پمپ در انتهای دیگر طیف کیفیت را ممکن است برای به اندازه 2080 ساعت در سال اجرا شود.

صنعت حفاری نفت و گاز با استفاده از نیمه پمپ های عظیم تریلر حمل و نقل سه تایی به نام پمپ های لجن به پمپ گل حفاری، که سرد مته و حمل قلمه را به سطح. [4] حفاری استفاده سه تایی و یا

حتی پمپ quintuplex برای تزریق آب و حلال های عمیق به شیل در فرآیند استخراج به نام استخراج

 انواع پمپ های جتی

پمپ هوای فشرده دو دیافراگم

 یک نرم افزار مدرن از جابجایی مثبت پمپ های فشرده هوا مجهز به پمپ دو دیافراگم. اجرا بر روی هوای فشرده این پمپ ها ذاتا با طراحی بی خطر هستند، اگر چه همه تولید کنندگان ارائه مدل ATEX

گواهی تطابق با مقررات صنعت. این پمپ نسبتا ارزان است و می تواند طیف گسترده ای از وظایف را انجام دهد، از پمپاژ آب از خاکریزهای، به پمپاژ اسید هیدروکلریک از ذخیره سازی امن (بستگی به پمپ

تولید شده است - ساخت و ساز الاستومرها / بدن). آسانسور به طور معمول به حدود 6M محدود هر چند سر می تواند تقریبا 200 PSI (1.4 مگاپاسکال) برسد.  انواع پمپ های جتی

پمپ های طناب

در چین به عنوان پمپ های زنجیره ای بیش از 1000 سال پیش، این پمپ می توان از مواد بسیار ساده ساخته شده ابداع: طناب، یک چرخ و یک لوله پی وی

سی را به یک پمپ طناب ساده کافی است. راندمان پمپ طناب شده است توسط سازمان ریشه های چمن مورد مطالعه و تکنیک برای ساخت و اجرای آنها را به طور مداوم بهبود یافته است انواع پمپ های جتی

انواع پمپ های جتی

پمپ آب ضربه ای

پمپ های ضربه استفاده از فشار ایجاد شده توسط گاز (معمولا هوا). در پمپ های چند ضربه گاز به دام افتاده در مایع (معمولا آب)، منتشر شده است و در جایی در پمپ انباشته، ایجاد یک فشار است که

می تواند بخشی از سمت بالا مایع فشار.

پمپ های ضربه متعارف عبارتند از:

پمپ های آسانسور و آبی - انرژی جنبشی یک منبع آب کم سر به طور موقت در یک حباب باتری هیدرولیک ذخیره می شود، پس از آن با استفاده از درایو آب به سر بالاتر است.

پمپ های پالس -

اجرا با منابع طبیعی، توسط تنها انرژی جنبشی.  انواع پمپ های جتی

پمپ های پل هوایی

- اجرا بر روی هوا به داخل لوله، هل می دهد که آب تا زمانی که حباب به سمت بالا حرکت

به جای یک تجمع گاز و آزاد چرخه، فشار را می توان با سوزاندن هیدروکربن ایجاد شده است. چنین پمپ های احتراق رانده انتقال به طور مستقیم ضربه به صورت یک احتراق در طول غشاء تحریک به مایع

پمپ. به منظور اجازه می دهد این انتقال مستقیم، پمپ باید تقریبا به طور کامل ساخته شده از الاستومر (به عنوان مثال لاستیک سیلیکون). از این رو، احتراق باعث می شود که غشاء به گسترش و در

نتیجه پمپ های مایع را از محفظه خارج پمپاژ مجاور. اولین پمپ نرم احتراق رانده شده توسط ETH زوریخ توسعه داده شد.  انواع پمپ های جتی

پمپ آب هیدرولیک

آن را در آب طول می کشد در فشار نسبتا کم و جریان-سرعت بالا و خروجی آب در هیدرولیک سر بالاتر و پایین تر جریان نرخ. این دستگاه با استفاده از اثر چکش آب به فشار که آسانسور بخشی از آب

ورودی که قدرت پمپ به یک نقطه بالاتر از جایی که آب آغاز شده است. انواع پمپ های جتی

 انواع پمپ های جتی

قوچ هیدرولیک است که گاهی اوقات در مناطق دور افتاده استفاده می شود، که در آن است که هر دو به یک منبع نیروی برق آبی کم سر، و نیاز برای پمپاژ آب به یک مقصد عالی در ارتفاع از منبع وجود

دارد. در این وضعیت، قوچ اغلب مفید است، چرا که نیاز به هیچ منبع خارجی از قدرت به غیر از انرژی جنبشی آب جاری

پمپ آب سرعت

پمپ های Rotodynamic (و یا پمپ های پویا) پمپ آب - قیمت پمپ آب - پمپ آب ایتالیایی یک نوع از پمپ سرعت که در آن انرژی جنبشی است به مایع با افزایش سرعت جریان اضافه شده است. این

افزایش در انرژی به افزایش در انرژی پتانسیل (فشار) زمانی که سرعت است قبل و یا به عنوان جریان خروجی پمپ به لوله تخلیه کاهش می یابد تبدیل شده است. این تبدیل انرژی جنبشی به فشار

توسط قانون اول ترمودینامیک، یا به طور خاص توسط معادله برنولی توضیح داد.  انواع پمپ های جتی

پمپ های پویا را می توان با توجه بیشتر به وسیله که در آن افزایش سرعت به دست می آید تقسیم می شوند. [8]پمپ آب - قیمت پمپ آب - پمپ آب ایتالیایی

این نوع از پمپ های یک عدد از ویژگی های:

انواع پمپ های جتی



انرژی پیوسته

تبدیل انرژی اضافه شده به افزایش در انرژی جنبشی (افزایش سرعت)

تبدیل افزایش سرعت (انرژی جنبشی) به افزایش فشار

تفاوت های عملی بین پمپ های پویا و با جابجائی مثبت است که چگونه آنها در شرایط شیر بسته به کار گیرند. جابجایی مثبت پمپ های فیزیکی مایع جابجا، بنابراین بسته شدن دریچه پایین دست پمپ

جابجایی مثبت تولید فشار مداوم ساخت تا که می تواند شکست مکانیکی خط لوله یا پمپ شود. پمپ های پویا که در آنها می توان با خیال راحت در شرایط دریچه بسته عمل (برای دوره کوتاه از زمان)

پمپ آب پروانه شعاعی

 چنین پمپ نیز به عنوان یک پمپ گریز از مرکز نامیده می شود. مایع وارد امتداد محور یا مرکز است، توسط پروانه شتاب و خروجی در زاویه سمت راست به شفت (شعاعی). مثال فن گریز از مرکز، که

معمولا برای پیاده سازی یک جارو برقی استفاده می شود. به طور کلی، یک پمپ شعاعی جریان عمل در فشار بالاتر و نرخ های جریان کمتر از یک axial- یا یک پمپ ترکیبی جریان  انواع پمپ های جتی

پمپ آب پروانه محوری

 پمپ آب پروانه محوری نیز به عنوان همه پمپ های مایع نامیده می شود. مایع ظاهری یا باطنی تحت فشار قرار دادند و حرکت مایع محوری. آنها در فشارهای

بسیار پایین تر و نرخ جریان بالاتر از شعاعی جریان کار (مرکز) به پمپ.  انواع پمپ های جتی

پمپ آب ترکیبی

 پمپ آب ترکیبی جریان تابع به عنوان یک مصالحه بین پمپ های شعاعی و محوری جریان. تجربیات مایع هر دو شتاب شعاعی و آسانسور و خروجی پروانه جایی بین 0 و 90 درجه از جهت محوری است. به

عنوان یک نتیجه پمپ های ترکیبی جریان در فشارهای بالاتر از پمپ های جریان محوری عمل در حالی که ارائه تخلیه بالاتر از پمپ های شعاعی جریان. زاویه خروج از جریان دیکته فشار مشخصه سر تخلیه

در رابطه با شعاعی و ترکیبی جریان.  انواع پمپ های جتی

الکتروپمپ آب

این با استفاده از یک هواپیمای جت، اغلب از بخار، برای ایجاد یک کم فشار. این کم فشار بمکد در مایع و آن را راند و به یک منطقه فشار بالاتر است. انواع پمپ های جتی

پمپ آب گرانش شامل سیفون و فواره هرون. قوچ هیدرولیک همچنین گاهی اوقات به یک پمپ گرانش به نام. در یک پمپ گرانش آب با نیروی گرانشی برداشته شده است  انواع پمپ های جتی

انواع پمپ های جتی

پمپ آب بخار

بخار و پمپ های اند برای مدت طولانی به طور عمده از منافع تاریخی بوده است. آنها عبارتند از هر نوع پمپ مجهز به موتور بخار و همچنین pistonless پمپ های مانند توماس   Savery یا پمپ بخار نبض

سنج.

 به تازگی یک تجدید حیات علاقه در کم قدرت بخار و پمپ های خورشیدی برای استفاده در آبیاری خرد در کشورهای در حال توسعه شده است. پیش از

موتورهای بخار کوچک دلیل افزایش ناکارآمدی به عنوان موتورهای بخار کاهش در اندازه مناسب نبوده است. با این حال استفاده از مواد مهندسی مدرن همراه با ساختار موتور های جایگزین بدان معنی

است که این نوع از سیستم در حال حاضر یک فرصت مقرون به صرفه  انواع پمپ های جتی

پمپ آب ایتالیایی

پمپاژ کمک در حمل و نقل مایع در سیستم های مختلف پزشکی و مهندسی است. در یک سیستم valveless پمپ آب - قیمت پمپ آب - پمپ آب ایتالیایی پمپاژ، هیچ شیر آلات (یا انسداد فیزیکی) در حال

حاضر به تنظیم جهت جریان می باشد. بهره وری پمپاژ مایع از یک سیستم valveless، با این حال، لزوما کمتر از داشتن سوپاپ. در واقع، سیستم های مایع-دینامیکی بسیاری در طبیعت و مهندسی بیشتر

یا کمتر بر valveless پمپاژ به حمل و نقل مایعات کار آن تکیه می کنند. به عنوان مثال، گردش خون در سیستم قلبی و عروقی است تا حدی حتی زمانی که دریچه قلب شکست داشت. در همین حال، قلب

مهره داران جنینی آغاز می شود پمپاژ خون طولانی قبل از توسعه اتاق و دریچه قابل تشخیص. در microfluidics با، پمپ های valveless امپدانس جعل شده اند و انتظار می رود به خصوص برای دست زدن

به biofluids حساس مناسب است. پرینتر جوهر افشان عامل در اصل ترانسفورماتور فیزوالکتریک همچنین پمپاژ valveless استفاده کنید. اتاق پمپ از طریق جت چاپ با توجه به امپدانس کاهش جریان در

این جهت تخلیه و پر شده توسط عمل مویرگی ..  انواع پمپ های جتی

انواع پمپ های جتی

Tuesday, 29 August 2017 08:06

پمپ

 پمپ

یک پمپ در عملیات پمپاژ چه کاری انجام میدهد؟

شکل زیر را ببینیدوبگوئید که چه چیزی پمپ می شود؟اگر پاسخ شما یک مایع است آنگاه جواب شما تا اندازه ای صحیح می باشد.همانگونه که تا به اینجا بیان شد،پمپهاباید یک سیال را که درحالت مایع می باشد پمپ کنند.علاوه بر این هر تجهیز دواری اعم از اینکه آن تجهیز یک پمپ یا یک کمپرسور باشدمی تواند باعث انتقال یک سیال گرددکه این انتقال باعث ایجاد بهره وری وکسب درامد خواهد شد.هرگونه اتلاف در عملیات پمپاژ می تواند به کاهش این درامدمنجر گردد.لذا می توان بیان کرد که قابلیت اطمینان ((Reliability وقابلیت در دسترس بودن تجهیز((Availability پمپها از درجه اهمیت بالایی بر خوردار می باشد.

PUMP4
قابلیت اطمینان یک پمپ عبارتست از مقدار زمانی که یک پمپ در طول یک سال در یک فرایند دارای عملکرد می باشد.مقدار آن نیز بر حسب درصد بیان می شود.

PUMP5
بیشتر کاربران ترجیح میدهند که از قابلیت در دسترس بودن پمپها به جای قابلیت اطمینان استفاده کنند.تعریف قابلیت دردسترس بودن پمپها را می توان بصورت زیر بیان نمود:
حاصل تقسیم مقدار کارکرد پمپ دریک سال بر میزان زمان در دسترس بودن ان درسال تحت عنوان دردسترس بودن پمپ بیان می شود.

PUMP6
میزان قابلیت دسترس پذیری در پمپها بطور معمول بیش از ۹۵درصد می باشد که البته این مقادیر با توجه به نوع پمپ وکاربرد آن تغییر خواهد کرد.


جهت تفهیم چگونگی تاثیر پذیری میزان قابلیت در دسترس بودن اجازه دهید با هم مثال زیر را مرور کنیم:
فرض کنید یک پمپ با سرعت ۳۵۸۰دور بر دقیقه درحال چرخش باشد.بررسی کنید که این پمپ درمدت یکسال چه مقدار چرخش خواهد داشت.(فرض کنید هرسال حدود ۸۷۰۰ ساعت باشد)عددی را که شما بدست اورده اید کاملا گیج کننده است.اینطور نیست؟میلیونها چرخش در طول یکسال.جهت درک بهتر این موضوع فرض کنید که قطر محور ۴ اینچ بوده ودرنتیجه محیطی که در اثر یک چرخش بوجود می اید تقریبا یک فوت میگردد.با این مفرضات بررسی کنید که چند مایل توسط محور پمپ در طول یکسال طی می شود؟(فرض کنید هرمایل به اندازه ۵۲۸۰فوت می باشد)بعنوان اخرین ازمایش بیان کنید که این محور درطول سال چند بار حول زمین خواهد گشت؟کاملا شگفت انگیز است.اینطور نیست؟اگر شما یک پرسنل تعمیرات باشید می توانید درحال حاضر از سرویس وتعمیری که بر روی پمپ انجام میدهید احساس غرور وافتخار کنید –اگر شما یک پرسنل در واحد فنی مهندسی وفرایند هستید باید الزامات مکانیکی تجهیزات را درنظر بگیرید.همچنین باید موارد مهمی را که باعث عدم افزایش قابلیت دسترس پذیری میگردد نیز در نظر گرفته باشید.


اجزاءتشکیل دهنده یک یونیت چه اجزایی می باشند؟
شکل زیر را در نظر بگیرید.ازخود بپرسید منظور از G2301 چه می باشد؟



پمپ
پمپ





PUMP7

اگر پاسخ شما هرچیزی به جز یک واحد پمپ باشد قطعا اشتباه کرده اید.منظور از واحد پمپ((Pump unitچیست؟جهت پاسخ به این سوال اجازه بدهید ازمایش زیر را انجام دهیم.
یک برگه سفید را برداشته وبر روی آن تمامی تجهیزات دواری را که به فکر شما خطور میکند را یادداشت کنید.پس از اینکه این لیست را تکمیل کردید سپس این لیست را بر اساس نوع وظیفه تجهیزات طبقه بندی کنید.پس از آن مشخص کنید که کدامیک از این تجهیزات نیازمند توان ((powerبوده وکدامیک تولید کننده توان می باشند.کدامیک از این تجهیزات انتقال دهنده توان هستند ودرنهایت کدامیک از این تجهیزات بعنوان سیستمهای کمکی((Auxiliaryنظیر (روان کنندگی،سیستمهای آب بندی،سیستمهای خنک کاری و…)می باشند.پس از اینکه این لیست را تکمیل کردید آنگاه شما ۴ گروه که هر گروه دارای وظیفه خاص خود می باشند را پیش رو خواهید داشت:

PUMP8

در شکل فوق طبقه بندی وشرح کار تجهیزات دوار نشان داده شده است.همانگونه که مشاهده می کنید ۴ گروه پایه ای ارائه شده است.حال به شکل صفحه قبل بر گشته وبگوئید که عنصر اصلی در یک سیستم پمپاژ چیست؟جواب این سوال پمپ می باشد.تجهیزات انتقال توان ،کوپلینگها بوده ومحرک نیز الکتروموتور می باشد.همچنین سیستمهای کمکی نیز شامل سیستمهای خنک کاری وروانکاری می باشند.منظور از طرح این پرسش آن بود که اهمیت ودرک اینکه پمپ تنها قسمت اصلی یک واحد پمپاژ بوده وهرگونه عیب یابی در این مقوله باید موارد دیگر مندرج درجدول فوق را که شامل تجهیزات گردنده ،تجهیزات انتقال توان،محرکها وسیستمهای کمکی را میگردد نیز دربربگیرد.
تعریف انواع پمپ :
یک پمپ اصطلاحا وسیله ای است که باعث انتقال یک مایع از طریق افزایش سطح انرژی آن می باشد.
این کار از چندین طریق امکان پذیر می باشد.درپایان این فصل قادر خواهید بود تا کلیه پمپهای موجود در سایت خود را شناسایی کرده ووظیفه آنها را بیان نمائید.شکل زیر را ببینید.در این شکل کلیه پمپهایی را که در این فصل بحث خواهد شد مشاهده می کنید.توجه داشته باشید که پمپها به دو گروه کاملا مجزا تقسیم بندی می شوند.یک گروه از پمپها مایع را بوسیله جابجایی مثبت منتقل کرده وگروه دیگر اینکار را بوسیله حرکت دینامیکی انجام میدهند.

PUMP9

درشکل زیر تعریف پمپهای جابجایی مثبت وپمپهای دینامیکی ومشخصات هرکدام نشان داده شده است:

PUMP10
هرپمپ (صرفنظر از اینکه جابجایی مثبت ویا دینامیکی باشد)به دو قسمت تقسیم می شود.یک بخش آن قسمت هیدرولیکی داخل پمپ بوده((Hydraulic end وبخش دیگر شامل قطعات مکانیکی داخل پمپ ((Mechanical end می باشد.

PUMP11

واقعیت مهمی که باید درنظر داشت آنستکه نوع انتقال مایع برای ان اهمیتی ندارد وانچه حائز اهمیت است عبارت است از:روابط عملکردی هد،توان وبازده که این روابط درکلیه پمپها اثرات یکسان خواهند داشت وبه نوع پمپ که جابجایی مثبت ویا دینامیکی باشد بستگی ندارد.این روابط در ادامه همین فصل مورد بحث وبررسی قرارخواهد گرفت.
ازجمله قطعاتی که دربخش قطعات مکانیکی پمپ قرار میگیردمی توان به محورها،یاتاقانها،اب بندها،کوپلینگها وپوسته ها اشاره نمود که این قطعات دارای وظایف یکسانی درتمامی پمپها می باشند.شکل زیر شباهتهایی را که بین قسمتهای مکانیکی وهیدرولیکی پمپها (صرفنظر از نوع پمپ) وجود دارد را نشان داده است.



پمپ

PUMP12

همانگونه که در جدول فوق مشاهده می شود روابط مربوط به عملکرد پمپها درتمامی پمپها (صرفنظر از نوع پمپ) یکسان می باشد.همچنین در تمامی پمپها در قسمت مکانیکال آنها که قطعاتی همچون یاتاقانها،اب بندهاوپوسته ها قرار گرفته است ،تمامی این قطعات در پمپها دارای وظایف مشترکی بوده وبه نوع پمپ بستگی ندارد.
پمپهای جابجای مثبت(positive displacement pumps):
همانگونه که قبلا عنوان گردید یک پمپ جابجایی مثبت پمپی است که در آن میزان جریان ثابت بوده ولی هد((headمتغیر می باشد.درشکل زیر یک نمونه پمپ پیستونی دوطرفه(Double acting)نشان داده شده است.

PUMP13

در این پمپها هنگامیکه پیستون از سمت چپ به راست حرکت می کند آنگاه این حرکت باعث افزایش فشار مایع خواهد شدواین حرکت پمپ(صرفنظر از گراویته ویژه وویسکوزیته مایع)بشرط تامین توان لازم، باعث انتقال وحرکت مایع خواهد شد.انواع مختلفی از پمپهای جابجایی مثبت درصنایع نفت،گاز وپتروشیمی وجود دارند.درجدول زیر محدوده های عملکرد این قبیل پمپها ارائه گردیده است.

PUMP14



پمپ
پمپ



پمپهای رفت وبرگشتی(Reciprocating Pumps):

پمپهای رفت وبرگشتی از جمله پمپهای جابجایی مثبت بوده که بوسیله حرکات ضربه ای ((pulsating actionباعث افزایش انرژی مایع میگردند.ازجمله این پمپهامی توان به پمپهای قدرت((power pump،پمپهای بخار یک طرفه(Direct (acting steam pumps ،پمپهای دیافراگمی((Diaphragm pumpsاشاره نمود.
کلیه پمپهای رفت وبرگشتی تولید حرکات ضربه ای می کنند واگر سیستمی که پمپها در آن کار می کنند به درستی طراحی وآنالیز نشده باشد،انگاه این ضربه ها می توانند باعث صدمات فراوانی به پمپ ویا سیستم فرایندی گردند.درچنین سیستمهایی معمولا از تجهیزات ضدضربان((Anti pulsation نظیر ظروف حجمی(Volume (Botles،اریفیس ها ویا ظروف ضربان گیر((Pulsation Bottles استفاده می شود.
پمپهای قدرت(Power pumps):
درشکل زیرنمونه ای از این پمپها نشان داده شده است.از پمپهای قدرت معمولا در مواردی که فشار بالا بوده وجریان کمی مورد نیاز میباشد استفاده میگردد.از جمله این موارد می توان به سرویسهای مربوط به آمین((Amin کربنات ویا سرویسهای آب یا روغن با فشاربالااشاره نمود.این پمپها را می توان هم بصورت افقی وهم عمودی نصب کرد.همانگونه که درشکل نشان داده شده اجزا این پمپها شامل استوانه مایع((liquid cylinder با پیستونها ومحورها،شیرها((valvesوقسمت قدرت((powerآنها می باشد.قسمت قدرت دراین پمپهاشامل میل لنگ((crankshaft به همراه یاتاقانها،شاطون یا دسته پیستون((connecting rod ومجموعه لوله انتهای میل لنگ یا پیستون((crosshead می باشد.علت اصلی نامیده شدن این پمپها به نام پمپهای قدرت آنستکه این پمپها بوسیله یک منبع قدرت خارجی نظیر الکتروموتور ویا یک موتور احتراق داخلی ،به جای استفاده از سیلندرهای بخار که درپمپهای با راه اندازی مستقیم مورد استفاده قرارمیگیرد به حرکت در می ایند.

PUMP15

پمپهای دیافراگمی:
درشکل زیر نمونه ای شماتیک از یک پمپ دیافراگمی نشان داده شده است.در این قبیل ازپمپها ناحیه مربوط به قدرت (توان)وقسمت مایع تقریبا یکی می باشد.از این پمپها بصورت محدود در صنایع پتروشیمی وپالایشگاهی استفاده گردیده وبیشتر درسرویسهای اندازه گیری استفاده می شوند.

PUMP16PUMP17

پمپهای اندازه گیری(Metering Pump):

درشکل زیر یک نمونه پمپ اندازه گیری از نوع دیافراگمی که اصطلاحا به انها پمپهای تناسبی ((Proportioning pumps نیز گفته میشودنشان داده شده است.



PUMP19

از این نوع پمپها عمدتا در مواردیکه درصنایع شیمیایی نیاز به تزریق مقدار کنترل شده دقیقی از یک ماده شیمیایی در یک فرایند باشد مورد استفاده قرار میگیرند.کنترل حجم در این پمپها بوسیله تغییر طول کورس موثر بدست می آید.
این پمپها دارای دو نوع اصلی می باشند:

۱-پمپهای پلانجری(Plunger Pumps):

سیال فرایندی در این پمپها بصورت مستقیم با پلانجر تماس پیدا کرده ودرسرویسهایی که جریان بیشتری مد نظر باشد مورد استفاده قرار میگیرند

پمپ

۲-پمپهای دیافراگمی

در این پمپها،سیال موجود درفرایند بواسطه دیافراگمی که بصورت تخت بوده وبوسیله یک نیروی هیدرولیکی عمل میکند از پلانجر جدا گردیده است.از این پمپها معمولا درمواردیکه جریان کمتری مورد نیاز بوده ویا درمواردیکه نشت سیال به بیرون از پمپ خطرآفرین باشد استفاده میگردد.

هنگامیکه مایع مورد استفاده در پمپاژ از نوع مایعات سمی ویا قابل اشتعال باشدانگاه می توان در پمپهای دیافراگمی از دودیافراگم به همراه یک نشت یاب واژیر خطر استفاده کرد.در چنین مواردی در صورت بروز نشتی از یک دیافراگم اژیر به صدا درخواهد امد.انجمن نفت آمریکا((APIاقدام به انتشار استاندارد API 675 نموده که این استانداردحداقل ملزومات مورد نیازجهت پمپاژ با حجم معین درصنایع پالایشگاهی را ارائه میکند.



پمپ

پمپهای دوار(Rotary Pumps):

مجموعه دیگری از پمپها که تعداد متنابهی از انها درصنعت وجود دارند را تحت عنوان پمپهای دوار طبقه بندی میکنند.این پمپها از جمله پمپهای جابجایی مثبتی هستند که درحین عملکرد خود هیچگونه ضربانی ((Pulsationدر جریان بوجود نمی اورند.ازجمله مشخصه های بارز این قبیل پمپها می توان به تنوع آنها(نوع پیچی ،دنده ای،گوشواره ای و…) وهمچنین بالا بودن بازدهی انها اشاره نمودکه این خاصیتها باعث گردیده که این پمپها همواره گزینه مناسبی درصنایعی که سیال آنها روغن وسایر سیالات ویسکوز میباشدمدنظر قراربگیرد.این پمپها قادرند از یک گالن دردقیقه تاظرفیتی بیش از ۵۰۰۰گالن دردقیقه را با نرخ فشار تا۵۰۰۰psi را درمورد مایعی با ویسکوزیته حداقل یک سانتی استوک تا بیش از ۱۰۰۰۰۰۰SSUجابجا نمایند.
پمپهای پیچی(Screw Pumps):

در شکل زیر نمونه ای از یک پمپ پیچی نشان داده شده است.

PUMP20

در این قبیل پمپها جریان سیال بصورت محوری دربین دندانه های دویاچندین روتور که باخلاصی نسبتا کمی نسبت به یکدیگر قرارگرفته اند وارد می شود.در این حالت به ازای هردور چرخش روتور،حجم ثابتی از سیال منتقل می شود.این پمپها معمولا برای روغنها وسیالات ویسکوز مورد استفاده قرار می گیرند.
پمپهای دنده ای(Gear Pumps):
درشکل زیر نمونه ای از این پمپها نشان داده شده است.دراین پمپها سیال به میان دندانه های دوچرخ دنده خارجی وارد شده واز درون شبکه موجود جابجا می شود.پمپهای دنده ای عمدتا درسرویسهای مربوط به روغن با حجم کم وهمچنین مایعات با ویسکوزیته بالا(مانند قیر ،پلی اتیلن و…)مورد استفاده قرار میگیرند.

PUMP21

پمپهای دینامیکی(Dynamic Pumps):

از پمپهای سانتریفوژ بعنوان پمپهای دینامیکی نامبرده می شود.این پمپها بااستفاده ازنیروی گریز از مرکز باعث پمپاژ مایع از یک فشار پائین به سطح فشار بالاتری میگردند.در این پمپها ابتدا مایع وارد مرکز پروانه دوارگردیده واین دقیقا همان نقطه ای است که مایع دارای انرژی میگردد.همانگونه که در شکل زیر نشان داده شده پس از آنکه مایع دارای انرژی گردید انگاه وارد یک مارپیچ((Voluteگردیده واز انجا به سمت خروجی هدایت شده که این نیز خود بوسیله نیروی گریز از مرکز بوجود می اید.

PUMP22

این پمپها درصنایع نفت،گازوپتروشیمی به وفور مورد استفاده قرارمیگیرند.هرکارخانه ای معمولا دارای یکی از انواع این قبیل پمپها می باشد.درجدول زیر مروری مختصر بر انواع طرحهای مختلف این قبیل پمپها ارائه گردیده است.

PUMP23

پمپهای معلق تک مرحله ای(Single Stage Overhung Pumps):

PUMP24

این پمپها نیزازجمله پمپهای پرمصرف در صنایع مختلف می باشند.همچنانکه در شکل مشاهده می شوداین پمپها نیز دارای یک پروانه بوده که به یک محور متصل گردیده است.مرکز جرم این محور دربیرون از سیستم نگهدارنده یاتاقانها قرارگرفته است.

PUMP25

از جمله مزایای این قبیل پمپها انستکه این پمپها می توانند بدون نیاز به صفحه اصلی قرارگیری((Baseplateدربین فلنجهای لوله ها بصورت عمودی نصب گردند.البته در این پمپها استفاده از یک صفحه نگهدارنده بتونی قویا پیشنهاد میگردد.ذکر این نکته حائز اهمیت استکه دراکثر این پمپها حفظ هم محوری بین پمپ والکتروموتور با استفاده از یک کوپلینگ صلب نگه داشته شده وبر عهده یاتاقانها نمی باشد.در این پمپها مقدار لنگی قابل پذیرش برای محور پمپ باید تا مقدار ۰٫۰۰۱ اینچ محدود گردد.
پمپهای گریز از مرکز با چرخ دنده یکپارچه(Integral gear centrifugal (pumps :

ازاین قبیل پمپها معمولا در مواردی که جریان پائین وهد بالایی مورد نیاز باشد استفاده میگردد.درشکل زیر نمونه ای از این پمپها نشان داده شده است.طراحی پوسته این قبیل پمپها مشابه پمپهای تک مرحله ای خطی بوده با این تفاوت که در این پمپها یاتاقانهای پمپ ویک چرخ دنده یکپارچه باعث افزایش سرعت پروانه تا۳۰۰۰۰دور میگردند.

PUMP26

پمپهای تک مرحله ای گریز ازمرکزباجریان دوبل از بین یاتاقانها (Single Stage Double Flow Between Bearing) :
همانگونه که از نام این پمپها پیداست دراین پمپهاپروانه های با مکش دوبل در بین یاتاقان محورها قرارمیگیرد.درشکل زیر نمونه ای از این پمپها نشان داده شده است.



پمپ
پمپ





PUMP27

این پمپها در مواردی که هد وجریان الزاما برای مقادیر کمتری از NPSH مورد نیاز لازم گردد مورد استفاده قرارمیگیرند.درهنگام طراحی سیستم پایپینگ برای این قبیل پمپها لازمست تا همواره این سیستمها طوری طراحی گردندکه توزیع یکسان جریان را هر دوطرف پمپ به همراه داشته تااز بروز هرگونه کاویتاسیون وارتعاشات جلوگیری گردد.

پمپهای چند مرحله ای افقی با پوسته چند تکه (Multistage horizontal split):

هنگامیکه محدوده های هیدرولیکی دریک پمپ تک مرحله ای افزایش پیدا کند آنگاه استفاده از پمپهای چند مرحله ای بجای پمپهای تک مرحله ای پیشنهاد میگردد.نمونه ای از این پمپها درشکل زیر نشان داده شده است.

PUMP28

شکل فوق همچنین نمونه ای از پوسته چند تکه افقی از این پمپها را نیز نشان میدهدکه در این طرحها درصورتیکه پیچهای نیمه بالایی پوسته باز شوند می توان روتور را بصورت عمودی از داخل پوسته بیرون اورد.دراین پمپها فشار کارکردی تا۲۰۰۰psi ،دما تا ۶۰۰درجه فارنهایت وگراویته ویژه از ۰٫۷ یا بیشتر محدود میگردد.دراین پمپها قرارگیری پروانه می تواندبصورت خطی((Inline ویا درمقابل یکدیگر((Opposed در نظر گرفته شود.مزیت نحوه قرارگیری پروانه بصورت مقابل یکدیگر نسبت به حالت خطی انستکه دراین مدل نیازی به تجهیز یا وسیله ای برای بالانس نیروهای محوری((Thrust نبوده درصورتیکه در مدل خطی به اینصورت نمی باشد.



پمپهای چند مرحله ای بشکه ای(Multistage Barrel):

PUMP29

از این پمپها عموما در مواردیکه شرایط سرویس فراتر ازشرایط نرمال برای پمپهای با طرح پوسته دوتکه افقی می باشد مورد استفاده قرارمیگیرند.دراین پمپها لازمست تا از یک تجهیز یا یک قطعه جهت بالانس نیروهای محوری استفاده شود.زیرا در این پمپهاقرارگیری پروانه همیشه بصورت خطی((Inline می باشد.

 پمپ

پمپهای عمودی کنسروی(Vertical Canned Pump):

طرحها وشکلهای متنوعی از این پمپها وجود دارد.معمولا زمانیکه NPSHدردسترس کم باشد از پمپ عمودی استفاده می شود.برای بهبودپارامترهای NPSH ،پروانه مرحله اول پمپ را پائین قرار می دهند.



درشکل زیرنمونه ای از پمپهای مدل عمودی با مدل کنسروی((Can-type نشان داده شدهاست.از این سری پمپها درصنایع مختلف از جمله صنایع پتروشیمی وبویژه در مواردی که مایع پمپاژ شده دارای گراویته ویژه پائینی باشد استفاده میگردد.

PUMP30

پمپهای چند مرحله ای کنسروی از تعدادی ظروف ومحفظه هایی تشکیل یافته که همگی آنها در داخل یک قوطی((Can قرارمی گیرند.اینکار باعث کاهش میزان نشتی هیدروکربنها به اتمسفر میگردد.روانکاری غلاف یاتاقانها که در سرتاسر طول پمپ قرارگرفته اندبوسیله سیال پمپاژ شده صورت می گیرد.لذا لازمست تا دراین پمپها جنس یاتاقانها با سیال پمپاژ شده همواره سازگاری داشته باشد.همچنین لازمست تا ازنشتی محلی که محور پمپ از درون قوطی بیرون امده وبه محرک متصل گردیده نیز جلوگیری شود.این نشتی را می توان با استفاده از یک اب بند مکانیکی(Mechanical Seal)مهارنمود.



پمپ لجن کش(Sump pump):

از پمپهای لجن کش عموما در انتقال ابهای زائدی نظیر اب باران ومایعات خورنده وغیر خورنده استفاده می شود.نمونه ای از این پمپها درشکل زیر نشان داده شده است.محدوده پمپاژاین پمپها در نوع Cantilever تقریبا ۱۰فوت می باشد.این طرح ویژه ای از این پمپها بوده که درآن یک محور با روانکاری بیرونی به یاتاقان پائینی آن ضمیمه شده است.محور پمپ وپروانه به یک موتور کوپل شده که این موتور نیز بوسیله یک براکت نگه دارنده که به یک صفحه پیچ ومهره شده است نگه داشته می شود.



PUMP31

پمپهای لجن کش(Submersible Pumps):

این پمپها مشتمل بر یک الکتروموتور بوده که بصورت مستقیم به پروانه یا مجموعه bowl کوپل می شود.شکل زیر را ببینید.



PUMP32

کلیه این متعلقات بگونه ای طراحی میشوندکه بتواننددرداخل سیال پمپ شده بصورت غوطه ور قراربگیرند.معمولا این پمپها دارای مکانیزمی می باشند که با پائین امدن سطح سیال عمل کرده وباعث خاموش شدن پمپ می شوند.درگذشته از این پمپها به ندرت درصنایع نفت،گاز وپتروشیمی استفاده می شد.البته امروزه با توجه به افزایش محدودیتهای زیست محیطی ،استفاده از این پمپها در این صنایع نیز رو به افزایش می باشد.



پمپهای با درایو مغناطیسی(Magnetic drive pumps):

در مواردیکه قوانین واضطرار زیست محیطی سخت گیرانه ای در محیط مد نظر باشد انگاه استفاده از تکنولوژی پمپهای فاقد اب بند(Sealless pumps)همواره بر سایر پمپها ارجحیت وبرتری خاصی را دارا می باشد.همانگونه که در شکل زیر نشان داده شده یکی از طرحهای این قبیل پمپها ،پمپهای با درایو مغناطیسی (Magnetic Drive Pumps:MDPمی باشد.در این پمپها،محورالکتروموتوربوسیله یک کوپلینگ انعطاف پذیر(flexible)یا صلب(Rigid)به فریم قدرت(power frame) بر روی پمپ با درایو مغناطیسی متصل میگردد.آهن ربای بیرونی ومجموعه محور بوسیله یاتاقانهایشان نگهداشته می شوند.الزامات مربوط به همراستایی برای این پمپها نیز مشابه انچه که برای پمپهای گریز از مرکز افقی که دارای آب بند مکانیکی یا پکینگ هستند می باشد.از پمپهای بدون آب بند معمولا در مواردیکه سیال مورد استفاده از نوع خطرناک یا سمی((Toxicباشد استفاده میگردد.



PUMP33 PUMP34

از پمپهای جابجایی مثبت وگریز از مرکز در چه مواردی استفاده می شود؟

از جمله مواردی که گاهی اوقات باعث سردرگمی مهندسین طراح میگرددانتخاب نوع پمپ برای یک کاربرد خاص می باشد.درهنگام انتخاب یک پمپ باید شرایط هیدرولیکی (مانند هد،ظرفیت وویسکوزیته)وهمچنین ویژگیهای سیالی که باید پمپ شود(مانند خورنده یا غیرخورنده بودن آن)لحاظ شده ودرنظر گرفته شوند.در نمودار زیر راهنمایی های لازم درخصوص محدوده کاربردپمپهای با کلاس های مختلف ارائه گردیده است.







PUMP35

همانگونه که در این نمودار نشان داده شده،چندین مناطق همپوشان((Overlappingدر این نمودار وجود دارد ولذا باید درهنگام انتخاب پمپ به مشخصات مکانیکی وهیدرولیکی هر پمپ که در این مناطق همپوشان قرارگرفته اند دقت کافی مبذول گردیده تابتوان از یک پمپ مناسب درسرویس خود بهره گرفت.همانگونه که در این نمودارمشخص گردیده ،پمپهای گریز از مرکز ودوار((Rotaryدارای یک ناحیه همپوشان درمحدوده ظرفیت ۵۰۰۰GPMومحدوده فشار ۵۰۰Psiمی باشند.پمپهای گریز از مرکز می توانند مایعات با ویسکوزیته تا ۳۰۰۰SSUرا انتقال دهنددرصورتیکه پمپهای دوار می توانند موادی با ویسکوزیته از ۶۰SSU تا میلیونها SSU را جابجا نمایند.
پمپهای جابجایی مثبت دربرابر پمپهای سانتریفوژ(مزایا ومعایب هرکدام) :
مزایا

پمپهای سانتریفوژ

۱-دارای قابلیت انتقال مایعات باذرات جامد،کاتالیستها
۲-می توانند مایعاتی را که چربی اندکی دارند پمپاژ کنند.
۳-درمقایسه با پمپهای جابجایی مثبت دارای وزن کم،سایز کوچکتر وهزینه نصب کمتری می باشند.(باهمان شرایط هیدرولیکی مشابه)
۴-دارای خلاصی های ازادتری می باشند،قطعات آنها به یکدیگر تماس ومالشی ندارند.سایش در قطعات انها حداقل بوده وقابلیت در دسترس بودن آنها بیشتر از پمپهای جابجایی مثبت می باشد.
۵-دریک سرعت ثابت وبطورهمزمان به یک محافظ درمقابل افزایش ناگهانی سرعت نیازی ندارند.
۶-دریک سرعت ثابت درفراتر از محدوده کارکرد می توانند ظرفیت متغیر راکنترل کنند.
معایب پمپهای سانتریفوژ
۱-نرخ جریان در این پمپها متاثر از گراویته ویژه می باشد.
۲-ویسکوزیته بر روی عملکرد پمپ تاثیر می گذارد.
۳-نیاز به هواگیری اولیه دارند.
۴-دریک سرعت ثابت،میزان افزایش هد درخارج از محدوده کارکرد محدود می شود.
۵-بازدهی آنها کمتر می باشد.
مزایای پمپهای جابجایی مثبت
۱-محدودیت تامین فشار برای یک دبی معین وجود ندارد.
۲-می توانند مایعات با ویسکوزیته بالا را انتقال دهند.
۳-بازدهی آنها نسبت به پمپهای گریز از مرکز بیشتر می باشد.
۴-نرخ جریان آنها متاثر از گراویته ویژه سیال نمی باشد.
معایب پمپهای جابجایی مثبت
۱-نیازمند محافظت درمقابل افزایش فشار ناگهانی می باشند.
۲-جریان بوسیله مسیر فرعی((by-passیا سرعت کنترل می شوند.
۳-درپمپهای جابجایی مثبت از نوع رفت وبرگشتی ،جریان همواره دارای ضربان((Pulsation می باشد.

ویژگیها ومشخصات پمپهای جابجایی مثبت در برابر پمپهای سانتریفوژ(جنبشی)



پمپ
پمپ



دراین بخش قصد داریم درخصوص ویژگیها ومشخصات پمپهای جابجایی مثبت وگریزاز مرکز بحث کنیم.همچنین در این فصل اثرات ویسکوزیته ،گراویته ویژه ومقاومت سیستم بر روی عملکرد پمپها را نیز بیان خواهیم کرد.
پمپهای جابجایی مثبت

چون در پمپهای جابجایی مثبت جریان ثابت وهد متغیر می باشد لذا مشخصات عملکردی آن می تواند دراختلاف فشارهای متغیر بصورت یک خط راست بیان شود(بدون در نظر گرفتن اتلافات وخطاها).
جریان در یک پمپ جابجایی مثبت یا بوسیله چرخش((Rotaryقطعات ایجاد میگرددویا بوسیله حرکت رفت وبرگشتی در داخل پمپ ((Reciprocatingبوجود می اید.درحرکت چرخشی همواره جریان بصورت ارام وبدون نوسان بوده درصورتیکه جریان حاصله از حرکت رفت وبرگشتی دارای ضربان((Pulsatingمی باشد.
با اضافه کردن چندین سیلندر وهمچنین افزایش زمان درکورس پمپاژ می توان تااندازه قابل ملاحظه ای ازمیزان ضربانها(نوسانات)کاست.شکل زیر را ببینید.  پمپ

pump45

بهبود عملکرد

با احتساب میزان اتلافات حاصله دریک پمپ جابجایی مثبت ،آنگاه جریان واقعی آن به مراتب کمتر از جریان تئوری خواهد شد.اتلافات بوجود آمده در یک پمپ جابجایی مثبت از نوع رفت وبرگشتی می تواند شامل نشتی درشیرهاواب بندها(درقسمت محور،پیستون یا پلانجر)باشد.مناطق بروز نشتی دریک پمپ جابجایی مثبت از نوع دوار به نوع طراحی پمپ بستگی دارد.دریک پمپ دوار از نوع چرخ دنده خارجی((External Gear Pumpمحل بروز نشتی درسه ناحیه بوجود می آید.بین صفحات چرخ دنده ها وصفحات جانبی آنها((Side plates،بین چرخ دنده ها وبدنه ودرناحیه بین خود چرخ دنده ها .شکل زیر را ببینید.  پمپ

pump 46

درپمپهای جابجایی مثبت از نوع پیچی((Rotary Screw Typeمیزان نشتی به خلاصی داخلی بین روتورهاوقسمت داخلی پوسته((Housingبستگی دارد.دراین پمپها هرچه ویسکوزیته کمتر وفشار بالاتر باشدآنگاه میزان اتلافات نیز افزایش پیدا کرده ودرنهایت از میزان دبی پمپ کاسته خواهد شد.شکل زیر را ببینید.  پمپ

pump-47

اثرات خواص مایع بر روی عملکرد پمپ

ویسکوزیته یک مایع تاثیر مهمی بر روی مشخصات عملکردی یک پمپ جابجایی مثبت دارد.این خاصیت تاثیر قابل توجهی برروی پمپهای سانتریفوژ ندارد.هنگامیکه ویسکوزیته یک سیال که بوسیله یک پمپ رفت وبرگشتی جابجا می شودافزایش یابد،آنگاه این افزایش ویسکوزیته بر روی حرکت شیر تاثیر خواهد گذاشت.نشتی بیشتردرشیرمکش درهنگامیکه سرعت پمپ ثابت می باشدبوجود آمده وهمین عامل باعث کاهش بازدهی حجمی پمپ خواهد شد.
برای اینکه بازده حجمی پمپ را دراین وضعیت حفظ کنیم باید از سرعت پمپ هنگامیکه ویسکوزیته سیال افزایش می یابد کاست.
از جمله اثرات دیگری که افزایش ویسکوزیته بر روی عملکردیک پمپ رفت وبرگشتی دارد آنستکه این افزایش باعث بالا رفتن میزان اتلاف هد در قسمت شیرهای مکش وپورت آنها میگردد که این نیز خودباعث افزایشNPSHمورد نیاز پمپ خواهد شد.  پمپ

تغییر ویسکوزیته سیال بر روی پمپهای دوار نیز اثرات قابل توجهی دارد.اگر از میزان ویسکوزیته سیال کاسته شودآنگاه از مقدار دبی پمپ نیز کاسته خواهد شد.کاهش ویسکوزیته باعث افزایش میزان نشتی از بین خلاصی داخلی که بین روتورها وجود دارد گردیده ودرنهایت از میزان دبی وعملکرد پمپ کاسته خواهد شد.هنگامیکه ویسکوزیته یک سیال افزایش می یابدآنگاه منحنی مربوط به دبی پمپ به منحنی تئوری آن نزدیکتر می شود.(در این حالت اتلاف پمپ در حداقل مقدار خود می باشد)  پمپ

تاثیر مقاومت سیستم بر روی عملکرد پمپ

تغییرات گراویته ویژه هیچگونه اثری بر روی عملکرد پمپ جابجایی مثبت (هم دوار وهم رفت وبرگشتی)ندارد.چون انرژی تولیدی توسط این پمپها نامحدود می باشدلذا همواره یک پمپ جابجایی مثبت به فشار مورد نیاز خواهد رسیدوربطی به گراویته ویژه سیال ندارد.البته این موارد هنگامی به وقوع می پیوندد که توان کافی جهت به حرکت دراوردن پمپ وجود داشته باشد.پمپهای جابجایی مثبت در یک سرعت ثابت همواره جریان ثابتی را به سیستم تحویل میدهند(باصرفنظر از اصطکاک درون سیستم).درهمین رابطه یک استثناءوجود دارد وان پمپ عملکردمستقیم بامحرک سیال است(مانند پمپ بخار دریک فشار ثابت)،دراین پمپ باافزایش مقاومت سیستم وتازمانیکه پمپ بهنقطه توقف برسد دبی کاهش می یابد.درشکل زیر تقابل سیستم با هر دو نوع پمپ نشان داده شده است.دومنحنی که حالت صعودی دارند مربوط به یک پمپ جابجایی مثبت می باشد.اختلاف بین دومنحنی به مقاومت سیستم بر میگردد.منحنی سوم که حالت نزولی دارد مربوط به یک پمپ مکانیکی بامحرک سیال می باشد.

pump-48

درشکل زیر نیز خلاصه ای از ویژگیهای مربوط به پمپهای جابجایی مثبت ارائه گردیده است.

pump-49

درشکل زیر پارامترهای عملکردی یک پمپ جابجایی مثبت ارائه گردیده است.

pump-50

درشکل زیر روش محاسبه فشار توقف پمپ نشان داده شده است.

pump-51

پمپهای گریز از مرکز

تعریف
مفهوم بعدی که در خصوص آن بحث خواهیم کرد پمپهای گریز از مرکز می باشد.در زیر تعریف این پمپها وهمچنین انواع آنها بیان گردیده است.

پمپهای دینامیکی

این پمپها از جمله پمپهایی هستند که در یک هد ثابت (اختلاف فشار ثابت)بوسیله چرخش پره ها ویا تیغه ها که افزایش سرعت مایع را به همراه خواهند داشت می توانند دبی متغیری از مایع را تحویل دهند.
انواع پمپهای دینامیکی
۱٫ پمپهای گریز از مرکز
 افقی(معلق((Overhung،دارای دو مکش،چندین مرحله ای
 عمودی(خطی( (Inline،یکپارچه((Integral،لجن کش،کنسروی،توربینی
 محوری((Axial
۲-احیاءکننده((Regenerative
۳-پوسته دوار((Rotating Casing(از نوع لوله پیتوت((Pitot Tube Type

توسعه وبسط ویژگیهای پمپ

یک پمپ گریز از مرکز با استفاده از پره های دوار با سرعت بالاباعث افزایش انرژی مایع وانتقال آن میگردد.این پمپها دریک هد ثابت(اختلاف فشار)می توانند مقدار دبی متغیری را ایجاد نمایند.در واقع بوسیله پره ها ،دوجزءازحرکت به مایع وارد میشودیک حرکت بصورت شعاعی((Radialبوده که در راستای خارج از مرکز پروانه وارد میشود.همچنین هنگامیکه مایع پروانه را ترک میکند،تمایل دارد که در راستای مماس بر قطر خارجی پروانه حرکت کند که این بعنوان جزءدومحرکت اعمالی از طرف تیغه های پروانه به مایع می باشد.مسیر وراستای اصلی که مایع درآن راستا حرکت خواهد کرد برایند دومسیرجریانی استکه ذکر گردید.درشکل زیر این مفاهیم بیان گردیده است.

میتوان گفت که مقدار انرژی که بوسیله چرخش پروانه به مایع افزوده می شودمتناسب با حرکت مایع می باشد.این انرژی که تحت عنوان انرژی فشاری از آن نامبرده میشودبا مجذور سرعت برایند خروجی متناسب بودهوبصورت زیر بیان میشود:

pump-53

ویژگیها

درهرپمپ گریز از مرکز به ازای هر سرعت وقطر مشخص پروانه وهمچنین نوع سیال و ویسکوزیته آن یک منحنی اسمی((Rating Curve تعریف میگرددکه این منحنی ارتباط بین هد(انرژی)تولید شده توسط پمپ وجریان عبوری از درون پمپ را بیان می کند.یک منحنی کامل مشخصات می تواند شامل منحنی های بازده،توان وNPSHr باشد.

pump-54pump-55

منحنی عملکرد را می توان به دوگروه پایدار((Stable وناپایدار((Unstableطبقه بندی کرد.دریک منحنی پایدار ،هدتولیدی پمپ بطورپیوسته از نقطه عملکرد به سمت نقطه قطع کامل جریان (بسته شدن شیرخروجی پمپ) افزایش می یابد.
منحنی در صورتی ناپایدار است که هد پمپ درحالت بسته بودن شیرخروجی کمتر ازهد ماکزیموم تولیدی پمپ است.این از ویژگی های مهمی است که لازمست مهندسین به آن توجهی ویژه داشته وتا آنجاکه ممکن است از بروز آن جلوگیری نمایند.عملکردن در ناحیه ناپایدار ممکن است که منتج به بروز نوسانات درظرفیت –هد گردیده ویا اشکالات بالقوه ای در عملکرد پمپ بوجود بیاورد.

pump-56

تاثیر خواص مایع بر روی عملکرد پمپ
تاثیر افزایش ویسکوزیته مایع بر روی پمپهای گریز از مرکز مهم وقابل تامل می باشد.ویسکوزیته های بالاتر میزان اتلافات را افزایش میدهد.علاوه بر این،افزایش میزان ویسکوزیته باعث افت درمنحنی هد-ظرفیت میگردد.
همچنین با افزایش ویسکوزیته بر میزان توان لازم جهت به حرکت درآوردن پمپ نیز افزوده شده وافت بازدهی پمپ خواهند داشت.درشکلهای زیر نمودار عملکرد تخمینی پمپ با مایعاتی که ویسکوزیته آنها بیشتر از آب می باشد ارائه گردیده است.

pump-57

همواره دو روش برای استفاده از نمودار محاسباتی تصحیح ویسکوزیته وجود دارد که عبارتند از:
 انتخاب یک پمپ جدید(در این روش میخواهیم بدانیم که یک پمپ فرضی بایک هد ودبی مشخص ،درصورت تغییر ویسکوزیته سیال چه هد ودبی جدیدی تولید می کند؟)
 تعیین مشخصات عملکردی ویسکوز برای پمپ موجود(در این روش منحنی یک پمپ بر اساس سیال اب موجود است ومی خواهیم منحنی جدید را بر اساس سیال موجود وبا ویسکوزیته مشخص بدست اوریم).
فرایندی که در انتخاب یک پمپ جدید مورد استفاده قرار میگیردبصورت زیر می باشد:
۱-دبی پمپ را تعیین کنید(درخط افقی نمودار)
۲-بصورت عمودی به طرف هد پمپ حرکت کنید.(ادامه دهید)
۳-حرکت افقی از نقطه تلاقی بدست امده ورسیدن به ویسکوزیته مشخص
۴-اگر دراین وضعیت یک خط عمودی ترسیم کنید آنگاه مقادیر فاکتورهای تصحیح بازده((CE:correction efficiency،فاکتور تصحیح دبی((Caوفاکتور تصحیح هد ((Ch:correction headبدست می اید.
۵-با استفاده از فاکتورهای تصحیح بدست آمده برای جریانها بین ۶۰%تا۱۲۰%از جریان،آنگاه می توان منحنی بازده وهد را درمقابل جریان برای آن ویسکوزیته مشخص ترسیم کرد.
بعنوان یک قاعده کلی ،درمایعاتی که ویسکوزیته آنها بیشتر از ۵۰۰SSUمی باشد نباید از پمپهای سانتریفوژ جهت انتقال آنها استفاده نمود.شکل زیر اثرات ویسکوزیته بر روی منحنی های توان وهد پمپهای سانتریفوژ را نشان میدهد.

pump-58

چون اکثر مشخصات عملکردی پمپها با استفاده از سیال آب که گراویته ویژه آن ۱٫۰ می باشدتعیین میگرددلذا دانستن گراویته ویژه سیالی که قرار است پمپاژشود بسیار مهم می باشد.درشکل زیر ارتباط بین گراویته ویژه وهد تولید شده بوسیله پمپ که برای غلبه بر هد مورد نیاز سیستم می باشد ارائه گردیده است.
هنگامیکه اثرات گراویته ویژه بر روی پمپ شناخته شد آنگاه فشارخروجی وتوان پمپ متاثر از تغییرات گراویته ویژه مایع پمپاژ خواهد شدوبا تغییر گراویته ویژه،مقدار آنها نیز تغییر خواهد کرد.

pump-59

در زیر خلاصه ای از مشخصات و ویژگیهای پمپ سانتریفوژ بیان گردیده است.
مشخصات پمپهای سانتریفوژ(جنبشی)
 دبی(جریان)متغیر
 هد(اختلاف فشار )ثابت
 میتوان شیرخروجی را بدون خاموش کردن پمپ مسدود کرد.
 باتغییر گراویته ویژه ،مقادیر عملکردی آن نیز تغییر می کند.
تاثیر مقاومت سیستم بر روی عملکرد پمپ
اکنون که مشخصات و ویژگیهای عملکرد پمپ سانتریفوژ مشخص گردیده است قصد داریم الزامات سیستمی را که پمپ درآن نصب می شود بررسی نمائیم.
یک سیستم مجموعه ای از اجزاءیا قطعات متصل شده به یکدیگر بوده که با هم کار میکنند.این اجزاءمی توانند شیرها،ظروف((Vessles،پمپها،لاینها،مبدلهاو…بوده که وجوداین اجزاءباعث افزایش میزان اتلاف اصطکاکی بین مخزن مکش ونقطه خروجی نهایی جریان میگردد.شکل زیر نمونه ای از یک سیستم ساده رانشان میدهد.

pump-60

همانگونه که میدانیم ،اتلاف اصطکاکی موجود در درون سیستم با مجذور ظرفیت(یا سرعت)متناسب می باشد.این اتلاف اصطکاکی را می توان بصورت یک منحنی بر روی منحنی عملکرد پمپ ترسیم نمود.تقاطع منحنی سیستم ومنحنی عملکرد ،نقطه ای است که به آن نقطه عملکرد((Operation Pointگفته می شود.چون پمپهای سانتریفوژ تجهیزاتی با دبی متغیر وهد ثابت می باشند لذا هرگونه تغییر درهدمورد نیاز باعث افزایش میزان اصطکاک درسیستم وبالارفتندلتا پی درظروف ((vesslesگردیده ولذا نقطه عملکرد جدیدی را بوجودخواهد آورد.درشکل زیر تاثیر افزایش مقاومت سیستم(هد مورد نیاز)ودرنهایت تغییر نقطه عملکرد نشان داده شده است.





پمپ
پمپ

pump-61

پمپهای سانتریفوژ Centrifugal pumps
تعریف پمپ

یک پمپ از جمله تجهیزات مکانیکی بوده که باعث انتقال مایعات از یک قسمت به قسمت دیگر میگردد.این انتقال با افزایش فشارمایع صورت گرفته واین افزایش فشار باید به اندازه ای باشد که بر اثرات حاصله از اصطکاک ،نیروی جاذبه وفشار های عملکردی سیستم غلبه نماید.علیرغم دامنه وسیع وتنوع پمپها درصنعت،لیکن بالغ بر ۸۰ درصد ازپمپهای مورد استفاده درصنعت ازجمله پمپهای سانتریفوژ تک مرحله ای می باشد.
پمپهای سانتریفوژ بوسیله چرخش یک یاچندین پروانه ((Impellerدرداخل یک پوسته مارپیچ باعث انتقال مایعات میگردند.مایع از طریق ورودی پوسته،به قسمت چشم پروانه((eye impellerکه دروسط پروانه قرار گرفته وارد میگردد.چرخش پروانه باسرعت بالا باعث بوجود آمدن نیروی گریزازمرکز گردیده واین نیرو باعث چرخش مایع در امتداد پره ها میگردد.همین عامل سبب میگرددتامایع باسرعتی بالاتر، از دهانه خروجی عبور نماید.این انرژی سرعتی بوسیله پوسته مارپیچ به انرژی فشاری تبدیل میگردد(درست قبل از اینکه مایع از پمپ خارج گردد).
همواره دو نوع پمپ نسبت به سایر انواع پمپها دارای کاربرد بیشتر می باشند.این دو نوع عبارتند از:
۱-پمپهایی که مطابق با استاندارد ANSI طراحی وساخته می شوند.
۲-پمپهایی که مطابق با استاندارد API طراحی وساخته می شوند.
ازطرف دیگر برخی از کشورها دارای استاندارد منحصر به خود می باشندکه از جمله این استانداردها می توان به استاندارد DIN برای کشور آلمان واستاندارد BS برای کشور انگلستان اشاره کرد.البته ساختار پمپهای موجود در این استانداردها شباهت های خیلی زیادی به پمپهای موجود دراستاندارد APIوANSI دارند.درطول سالیان متمادی ،طراحی پمپ بر اساس استاندارد ANSI، نه تنها برای پمپهای موجود در فرایندهای شیمیایی بلکه درپمپهای مربوط به انتقال آب وسایر سرویسهای دارای سیال خورندهنیز استفاده میشد.درشکل صفحه بعد نمونه ای از یک پمپ ازسری پمپهای ANSI نشان داده شده است.

پمپهای API نیز ازجمله پمپهای منحصر بفردی هستند که برای کاربردهایی درمرحله پالایش نفت وصنایع وابسته به آن که سیال انها دارای دما وفشارهای بالاتری بوده وهمچنین این سیالات از خورندگی بالایی نیز برخوردارند مورد استفاده قرار میگیرند.لازم به ذکر است که پمپهای API ازنوع محورافقی نسبت به پمپهای API بامدل محور عمودی از کاربرد بیشتری برخوردار می باشند.درشکل زیر نمونه ای از یک پمپ API نشان داده شده است.

اختلاف اصلی بین پمپهای API وANSI در نرخهای فشار تحملی توسط پوسته آنها می باشد که این نرخها بصورت زیر می باشد:
:

۳۰۰ Psig @ 300ºFنرخ فشار تحملی پوسته در پمپهای ANSI
۷۵۰ Psig @ 500ºF :نرخ فشار تحملی پوسته در پمپهای API
بابررسی اجمالی این نرخها به این نتیجه میرسیم که پمپهای API را باید برای سرویسهایی که دارای فشار ودمای بالاتری می باشند درنظر گرفت.همچنین پمپهای ANSI باید درسرویسهای با دما وفشار کم مورد استفاده قرار بگیرند.
کاربردها
بادرنظر گرفتن سیالات گوناگونی که توسط این دو نوع پمپ جابجا می شوند می توان عمده کاربرد این پمپها را در گروههای ذیل در نظر گرفت:  پمپ
هیدروکربنها
مواد شیمیایی
دوغابها
آب

هیدروکربنها محصولاتی هستند که دارای پایه نفتی بوده ومعمولا بصورت هیدروکربنهای سبک ،متوسط وسنگین طبقه بندی می شوند.دردما وفشار اتمسفر معمولا هیدروکربنهای سبک تمایل به تبخیر شدن داشته ،درصورتیکه دراین شرایط هیدروکربنهای متوسط بصورت مایع وهیدروکربنهای سنگین دارای ویسکوزیته بالا وبعضا بصورت جامد می باشند.
مواد شیمیایی شامل اسیدهای قوی الکالاینهاویا پاک کننده ها بوده که اغلب مخرب تجهیزات ومحیط زیست می باشند.اگر مقداری از این مواد درداخل سایت بصورت نشتی پدیدار گردد می تواند سلامتی وایمنی پرسنل را به خطر بیندازد.

دوغابها معمولا بصورت مخلوطی از ذرات جامد درداخل یک مایع که معمولا آب می باشد بوجود می ایند.این مخلوطها در محدوده وسیعی وجود داشته وبرای پمپاژ آنها نیز از پمپهای ویژه ای که در فصول بعدی به آنها خواهیم پرداخت استفاده میگردد.
آب وسایر مایعات از نوع آب(شامل برخی از مواد شیمیایی ابکی)را می توان به راحتی از نقطه ای به نقطه دیگر منتقل کرد.این سیالات هیچگونه آسیبی به تجهیزات ومحیط زیست وارد نکرده وزیانبار نمی باشند.  پمپ
سیالاتی که در بالا به انها اشاره شدعمدتا دارای خورندگی شدیدی بوده ودرصورتی که مقداری از آنها از پمپ به بیرون نشت نماید می توانند یک سیال ویا بخار سمی را تشکیل دهند.بعنوان مثال بخار متصاعد شده از هیدروکربنهایی که در شرایط اتمسفریک بخار می شوند ممکن است که در معرض دماهای خیلی بالاقراربگیرند.حال اگر یک بخار متصاعد شده درمجاورت یک جرقه قراربگیردآنگاه این جرقه می تواند باعث انفجار وحریق گردد.درنتیجه در انتقال این سیالات لازمست تا نسبت به زیانبار بودن آنها برای محیط وهمچنین میزان قابلیت بازدهی پمپاژانها نهایت دقت وایمنی صورت پذیرد.بنابراین درانتخاب بین پمپهای API وANSIباید علاوه بر شرایط عملکردی انها، نسبت به خواص ویژه سیال نیز توجه لازم بعمل آید.همانگونه که قبلا نیز بیان شد تفاوت اساسی بین این دو نوع پمپ در نوع طراحی پوسته انها نهفته است.

پوسته های پمپ((Pump cases

دونوع پمپ دارای یک پوسته دوتکه شعاعی((Radial splitمی باشند.البته در اکثر پمپهای کوچکتر از پوسته هایی که دارای یک مارپیچ تکی((single voluteدرمسیرهای داخلی می باشند استفاده میگردد.این موضوع مخصوصا درمواردیکه نرخ جریان پائین بوده وجریان دارای سرعتهای ویژه کمتری می باشد نیز مشهود می باشد.

آن نقطه ای از پوسته که کمترین فاصله را با پروانه دارد بنام نقطه برش یا قطع سیال((cut-waterنامیده می شود.در این نقطه درجهت خلاف عقربه های ساعت ، شکل مارپیچی دیواره بدنه بطور پیوسته ویکنواخت از محیط وپیرامون پروانه دور می شود.این حالت باعث گسترش ظرفیت پمپ درطول زمان چرخش آن گردیده وتازمانیکه سیال به قسمت خروجی((Dischargeپمپ که درخط المرکزپمپ قرارگرفته وارد میگردد ادامه پیدا می کند.شکل صفحه بعد را ببینید.

وقتیکه دیواره پوسته از کنار پروانه برمیگردد،آنگاه سطح مارپیچ پوسته درنرخی که متناسب با نرخ خروجی از پروانه می باشد افزایش می یابد.بنابراین دراین مرحله درمحیط پروانه یک سرعت ثابت تولید میگردد.این انرژی سرعتی سپس در هنگامیکه سیال به درون نازل خروجی وارد میگرددبه انرژی فشاری تبدیل میگردد.شکل ویژه وخاص پوسته باعث ایجاد توزیع فشار غیرهمگن در اطراف پروانه گردیده وهمین عامل باعث ایجاد عدم تعادل درنیروهای محوری وارده به پروانه ومحور آن میگردد.این نیروها باید بوسیله یاتاقانها وخود محور اصلاح گردند.
برایند این نیروهای غیرتعادلی(unbalanced)هنگامیکه پمپ از وضعیت توقف کامل((shut downبه حالت سرویس دهی وچرخش در می آید بیشترین مقدار را خواهد داشت.این نیروها هنگامیکه پمپ درسرویس دهی قرارگرفت ونرخ جریان ودبی پمپ به بهترین نقطه بازدهی((Best Efficiency Point :BEPنزدیک گردیدبه تدریج از مقدار آن کاسته میگردد.اگر پمپ در نقطه ای دورتر ازBEPکار کند آنگاه این نیروها درجهت خلاف حرکت ودرهمان صفحه مجددا افزایش می یابند.دراغلب پمپهای بزرگ API، برای کاهش این نیروها درهنگامیکه جریان وهد(Head)بالا باشد از پوسته های دارای مارپیچ دوبل((double voluteاستفاده می شود.شکل زیرنمونه ای از این پوسته ها را نشان داده است.
این کاهش بوسیله بالانس نیروهای غیرتعادلی درجهت مخالف در هرمارپیچ صورت می پذیرد.ازجمله سایر ویژگیهایی که دربیشتر پمپهای API یافت می شود می توان به قرارگیری مکش وخروجی در قسمت بالای پوسته آنها اشاره کرد.بگونه ای که نازل مکش درقسمت بالای پوسته ونزدیک نازل خروجی قرارمیگیرد.بعبارت دیگر مکش در انتها قرار نمی گیرد.
درپمپهایی که بصورت عمودی ومستقیم ((Inline designمورد استفاده قرار میگیرند(منظور از مستقیم انستکه ورودی وخروجی پمپ درراستای لاین باشد)نازل مکش مجددادرکنار پمپ و درجهت مقابل نازل خروجی قرار می گیرد.این نوع قرارگیری نازلهای ورودی وخروجی باعث می شود که حالت مستقیم((Inlineبوجود بیاید.اشکال عمده این نوع قرارگیری ها اینستکه دربیشتر این پمپها لازمست هد مکش خالص مورد نیازپمپ((NPSH(req)رابزرگتر ازحالتی که نازل مکش درپمپ درطرف دیگر آن قرارگرفته درنظر گرفته شود.لذا NPSH بیشتری به منظور برطرف کردن اتلافات اصطکاکی در مسیر پیچاپیچ از فلنج ورودی به طرف چشم پروانه ((eye of impellerمورد نیاز می باشد.

این پمپهای عمودی دارای مزیتهایی می باشند که از آنجمله می توان به حذف پایه پمپ وفونداسیون برای این پمپها اشاره کرد که این خود باعث کاهش هزینه های زیادی می گردد.علاوه بر این می توان به مساحت وفضای کمی که برای نصب آنها مورد استفاده قرار میگیرد نیز اشاره نمود.درمدلهای قدیمی پمپهای عمودی مستقیم، از هیچگونه یاتاقانی در محور پمپ استفاده نگردیده وفقط درالکتروموتورهای آنها از یاتاقان استفاده می شود.درطرحهای جدیدتربا استفاده از یاتاقانی که در پمپ وبین جعبه اب بندی (stuffing box)کوپلینگ قرارگرفته،تعادل وقابلیت اطمینان بیشتری برای پمپ مهیا میگردد.

پخش کننده پوسته((Diffuser casing

ازجمله طرحهای دیگر پوسته می توان به پوسته ای که حاصل ترکیب یک پوسته دایروی با یک پخش کننده می باشد اشاره کرد.درداخل این پوسته جهت تبدیل انرژی سرعتی به انرژی فشاری قبل از خروج سیال ازداخل پوسته ، گذرگاههای داخلی درنظر گرفته شده است.دراین طرح ،پروانه بصورت هم مرکز درداخل پخش کننده وپوسته می چرخد.از این طرح درپمپهای چند مرحله ای عمودی وافقی استفاده می شود.درپمپ با توربین عمودی،اندکی تفاوت درقرارگیری تیغه های پخش کننده(vane)وجود دارد.هنگامیکه پروانه پمپ دراثرحرکت خود ،سیال را به داخل مجموعه پوسته می بردآنگاه انرا از درون خود عبور داده وبه داخل پوسته تخلیه می کند.سپس تیغه های پخش کننده((diffuser vaneباعث هدایت این سیال به درون مرحله بعدی ویا به قسمت چشم پروانه بعدی میگردند.نمونه ای از این پخش کننده ها در شکلهای زیر نشان داده شده است.

موقعیت قرارگیری(کاور)پشتی بر روی پوسته((Back cover arrangement

از جمله تفاوتهای اصلی بین پمپهای API و ANSI در روش وطریقه قرارگیری کاور پشتی جهت محافظت پوسته می باشد.درپمپهای ANSI مجموعه کاور وواشر((Gasket بوسیله یک اداپتور ((adaptor در برابر پوسته پمپ نگه داشته می شود.این نوع قرارگیری معمولا باعث ایجاد یک فاصله بین صفحات جفت شونده اداپتور وپوسته پمپ گردیده وهنگامیکه پیچها تحت فشار قرار می گیرندباعث ایجاد گشتاورهای نامساوی درانها میگردد.بعبارت دیگر هنگامیکه پوسته پمپ بوسیله فرایند سیستم ،تحت فشارهای بالاترازحد نرمال قراربگیردانگاه همین عدم ایجاد گشتاورهای یکسان دراین پیچها باعث شکسته شدن اداپتور میگردد.شکل زیر را ببینید.
درپمپهای باطرحAPI (شکل زیر)کاور بصورت مستقیم به پوسته پمپ پیچ ومهره شده وبعبارت دیگر به اداپتور بسته نمی شود.این روش، بسته شدن باعث کنترل میزان فشردگی واشر میگردد.دراین وضعیت ،آداپتور بصورت مستقل وجداگانه به کاور بسته شده وبعنوان قطعه ای که درسیستم فشار وارده بر پوسته تحت تاثیر قراربگیرد نمی باشد.



پمپ

نصب پایه پمپ((Mounting feet

ازجمله تفاوتهای اساسی دیگری که بین پمپهای API وANSI وجود دارد شکل ونوع نصب آنها می باشد.نصب کلیه پمپهای ANSI ازطریق اتصال قسمت زیرین پوسته خودبوسیله پیچ ومهره به یک صفحه پایه((Baseplateصورت می پذیرد.حال اگر از این پمپها درکاربردهای با دمای بالا استفاده شود آنگاه پوسته این پمپها منبسط شده وتمایل به حرکت به سمت بالا در اثر انبساط در آنها بوجود می اید.این وضعیت باعث می شودکهتنشهای حرارتی شدیدی در پوسته بوجود آمده ونهایتا این تنشها بر روی قابلیت اطمینان وعملکرد پمپ تاثیرات نامطلوبی خواهد گذاشت.اگر از این پمپها دردماهای پائینی استفاده شودآنگاه این دماها تاثیرات نامطلوبی بر روی این پمپها نخواهند داشت.
ازطرف دیگرپمپهای API از هرطرف پوسته بر روی پایه ای که به فرم، بخشی از صفحه مبنا می باشد بوسیله پیچ ومهره نصب میگردند.این طریقه نصب باعث میگرددتا این پمپها هنگامیکه درحال پمپاژ مایعات با دمای افزاینده می باشند هیچگونه مشکلی نداشته وتنشهای حرارتی مخرب نیز بر روی آنها موثر نگردد.بعبارت دیگرهنگامیکه در معرض دمای بالایی قراربگیرندهرگونه انبساطی درآن به قسمت بالا وپائین خط المرکز پوسته وارد شده وباعث میگردد که کمترین میزان تنش به پوسته وارد گردد.این حالت باعث بهینه شدن قابلیت اطمینان پمپ میگردد.

پروانه((Impeller

پروانه بر روی محوری که چرخانده می شود نصب ومحکم میگردد.مایع از درون نازل مکش پمپ که در یک طرف پمپ قرارگرفته به قسمت چشم پروانه(eye (impeller وارد میگردد.پس از اینکه مایع به این قسمت وارد گردیدانگاه چرخش پروانه باعث ایجاد یک نیروی گریز از مرکزگردیده واین نیروی گریز از مرکز نیزباعث می شود تا مایع به قسمت بیرونی پره ها حرکت داده شود.هنگامیکه مایع به قسمت قطر بیرونی حرکت کند آنگاه میزان سرعت آن به حداکثر خود رسیده ودراین هنگام سیال قطر بیرونی پروانه را ترک میکند.به منظور ایجاد روابط مختلف بین نرخ جریان((flow rateوفشار،لازمست تا پروانه درطرحهای مختلفی طراحی وساخته شود.تنوع در طراحی پروانه ها این اجازه را به آنها میدهد که هر پروانه با توجه به نوع سرویس ویژه ای که وجود دارد انتخاب گردد.  پمپ
سرعت ویژه((specific speed


شکل وفرم پروانه ها بهشاخصی تحت عنوان سرعت ویژه بستگی داشته که این شاخص درطراحی پروانه ها بکار برده می شود.این شاخص بدون بعد(Non-(dimentional می باشد.همانگونه که بیان شد برای طبقه بندی پروانه های پمپ براساس مدلها ومشخصاتشان از این شاخص استفاده می شود.این شاخص در شرایطی که ابعاد پروانه به گونه ای باشدکه بتواند در ازای هد یک فوت به میزان یک گالن دردقیقه انتقال سیال داشته باشد تعریف میگردد.سرعت ویژه پروانه بصورت سرعت انتقال جریان بر دقیقه تعریف میگردد.سرعت ویژه یک شاخص برای پیش بینی خصوصیات پمپ مانند شکل کلی پروانه می باشد.باافزایش سرعت ویژه ، نسبت قطر بیرونی پروانه به قطر آن یاقطر چشم پروانه کاهش می یابد.این نسبت برای یک پروانه جریان محوری کامل به ۱٫۰ میرسد.پروانه های شعاعی باسرعت مخصوص پائین،هدجریان را عمدتا از طریق نیروی گریز از مرکز افزایش میدهند.پمپهای باسرعت ویژه بالاتر تا حدی از طریق نیروی گریز از مرکز وتاحدی ازطریق نیروی محوری،هد را افزایش میدهند.پمپهای دارای جریان محوری ویا پروانه محوری با سرعت ویژه۱۰۰۰۰ویا بیشتر،هد خود رامنحصرا از طریق نیروهای محوری افزایش میدهند.پروانه های شعاعی معمولا برای جریان کم با هد بالا وپروانه های محوری برای جریان بالا با هد پائین طراحی میشوند.


سرعت ویژه از جمله فاکتورهایی است که توسط طراحان پمپ هنگامیکه نسبتهای مورد نیاز باتوجه به پروانه های مختلف بررسی می شوند مورد استفاده قرار میگیرند.با استفاده از فرمول زیر می توان مقدار سرعت ویژه را بدست اورد.
در این فرمول داریم:
N_S:سرعت مخصوص
:Nسرعت دورانی پمپ
:Qدبی جریان(گالن بر دقیقه)
:Hهد مجموع(برحسب فوت)


لازمست تادر هنگام محاسبه این سرعت دقت شود که کلیه مقادیر باید درمحدوده بهترین نقطه عملکرد پمپ((BEPوهمچنین دربیشترین قطر پروانه ودرسرعت نامی پمپ صورت پذیرد.
اگر مقدارسرعت ویژه یک پروانه کم باشد(بین ۵۰۰تا۱۰۰۰)آنگاه نوع پره های آن باید بصورت شعاعی طراحی گرددکه درآن حالت سیال بایک چرخش ۹۰ درجه از قسمت ورودی خود از محور مواجه میگردد.این پروانه ها معمولا قادر به تحویل یک نرخ جریان نسبی کم درمقابل یک هد بزرگ می باشند.البته دراینحالت بازدهی نیز کم میباشد.از این پروانه ها درپمپهای تزریق اب به داخل بویلر درقسمتی که هدف اصلی ایجاد فشار بر روی آب قبل از ورود ان به بویلر باشد بطور وسیعی استفاده میگردد.


درمواردیکه سرعت ویژه زیاد باشد(۵۰۰۰وبالاتر)پروانه های باجریان محوری((Axial flowوجریان میکس شده((Mixed flow بایکدیگر یکی شده ودراینحالت مسیر جریان اندکی از حالت توازی بامحور شفت اختلاف خواهد داشت.این پروانه ها قادر هستند تانرخ جریان بالایی را درمقابل یک هد کم تحویل دهند.دراینحالت بازدهی نیز بیشترین مقدار را دارا می باشد.این پروانه ها غالبا درپمپهای با پره های عمودی بزرگ مورد استفاده قرارگرفته که وظیفه اصلی این پمپها انتقال حجم زیادی از آب درفشارهای نسبی پائین می باشد.درسرویسهای مربوط به آبیاری((Irrigation servicesودرپمپهای بخشهای تولید برق از این پروانه ها به وفور استفاده میگردد.


عمومی ترین طرح پروانه هامربوط به حالتی استکه سرعت ویژه درمحدوده بین۱۵۰۰تا۳۰۰۰ قرارگرفته باشد.به این پروانه هااصطلاحا پروانه با پره های فرانسیس((francis vane impellers گفته می شود.تیغه پره های فرانسیس بطور کلی بصورت سه بعدی بوده وجریان از ورودی تا خروجی پره،ترکیبی ازشعاعی ومحوری می باشد.این پره ها درمحدوده وسیعی از جریانها درهدهای متوسط بکاررفته ولذا درپمپهایی که درسرویسهای آب ویاپمپهای فرایندی می باشند به وفور مورد استفاده قرارمیگیرند.

پروانه های باز وپروانه های بسته((open and closed impellers

ازجمله اختلافات اساسی بین پروانه ها درپمپهای فرایندی آنستکه این پروانه ها بصورت باز هستند ویا بسته.البته هردونوع پروانه دارای کاربرد وسیعی می باشند.درپروانه های باز هیچگونه پوششی(shrouds)،حداقل دریک طرف پروانه وجود ندارد.بنابراین می توان گفت که در پروانه های باز به راحتی می توان یکطرف ویا هردوطرف پروانه را مشاهده نمود.نمونه ای از این پروانه ها درشکل زیر نشان داده شده است.

پدیده چرخش مجدد((Recirculation

قبل از ادامه بحث لازمست تا ابتدا به پدیده چرخش مجدد در پمپ اشاره ای داشته باشیم.برگشت سیال ازدهانه خروجی به دهانه مکش را پدیده چرخش مجدد می گویند.چون فشار خروجی از فشار قسمت مکش بیشتر است لذا سیال تمایل دارد که از فاصله مابین پروانه وپوسته عبور کرده وبه دهانه مکش وارد شود.ازاین پدیدهتحت عنوان کاویتاسیون بازگردشی نیز نام برده می شود.بطورکلی می توان گفت هنگامیکه جریان به دلایلی که به برخی از آنها درذیل اشاره گردیده،نتواند از قسمت تخلیه خارج گرددآنگاه این پدیده مخرب بوجود می اید.این دلایل عبارتند از:
۱-بسته بودن شیر تخلیه
۲-نصب وارونه شیر یکطرفه
۳-مسدود بودن فیلتر پائین دست
۴-فشار بیش از حد لوله اصلی یاکلکتور


این دلایل باعث میگردند که سیال از ناحیه پرفشاربه ناحیه کم فشاروارد شده ودرعرض پره گردش مجدد کند.این بازگردش باعث افزایش دمای مایع درداخل محفظه میگردد.  پمپ
مهمترین روش از بین بردن این پدیده آنستکه تلرانس بین تیغه ها وپوسته دقیقا تعیین ویا تصحیح گردد.
درپروانه های باز می توان این پدیده راباتنظیم فاصله قسمت جلوی پروانه که درنزدیکی پوسته می باشد محدود نمود.درپمپهای مدلANSI این مقدار فاصله(خلاصی)درهنگامیکه سیال مورد استفاده سرد باشد به مقدار ۰٫۰۱۵اینچ می باشد.اگر میزان سایش بیش از اندازه باشد آنگاه مقدار این خلاصی نیز بیشتر شده ودرنتیجه باعث افزایش پدیده چرخش مجدد شده که این نیز کاهش بازدهی پمپ را بهمراه خواهد داشت.درشکل زیر پدیده چرخش مجدد با یک پروانه باز نشان داده شده است.



درپروانه های بسته((Closed impellers،مسیرهای مایع بواسطه پوششهای موجود برروی تیغه های پروانه،مملو از سیال میگردند.این مسئله باعث گردیده که میزان بازدهی این پروانه ها نسبت به پروانه های باز بیشتر گرددچوندراین پروانه ها کلیه مسیرها از قسمت چشم پروانه تامسیرهای درونی آن از سیال پرمیگردد.درشکل زیر نمونه ای از این پروانه ها نشان داده شده است.



البته باید توجه داشت که میزان بازدهی یک پمپ دریک سرویس فرایندی متاثر از مقدار چرخش مجددی استکه از ناحیه پرفشار پروانه به طرف ناحیه بافشار پائین (درقسمت چشم پروانه) می باشد.هنگامیکه میزان سایش درپمپ درمناطق حساس افزایش یابد آنگاه این سایش باعث میگرددتا مقدار خلاصی دراین قسمتها بیشتر شده ویا بعبارت دیگر میزان خلاصی بازتر شود.افزایش میزان خلاصی باعث افزایش چرخش مجدد گردیده ونهایتا باعث کاهش میزان بازدهی پمپ خواهد شد.کاهش میزان بازدهی نیز سبب مصرف توان بیشتر میگردد. درشکل زیر پدیده چرخش مجدد دریک پروانه بسته نشان داده شده است.



درپروانه های بسته از رینگهای سایشی ((wear rings جهت کاهش میزان خلاصی وهمچنین کاهش مقدارچرخش مجدد استفاده می شود.هنگامیکه یک یا چندین رینگ دچار سایش گردند،آنگاه این سائیدگی باعث بازشدن میزان خلاصی گردیده که نهایتا افزایش چرخش مجدد وکاهش بازدهی رابدنبال خواهدداشت.هنگامیکه بازدهی پمپ به سطح غیرقابل پذیرش برسد لازمست تا نسبت به جایگزین نمودن رینگهای جدید به جای رینگهای مستهلک قبلی اقدام گردد.
همچنین رینگهای سایشی را می توان درپشت پروانه ها نیز مورد استفاده قرارداد.اینکار به بالانس هیدرولیکی محوری اجزای دوار کمک میکند.  پمپ
سوراخهای بالانس موجود بر روی پروانه می توانند درتعدیل فشارهای موجود درپشت پروانه ودرنقطه چشم پروانه موثر باشند.این موارد باعث کاهش فشار بر روی محفظه آب بندی((stuffing box خواهد شد.
پمپهای بادومکش ((Double suction pumps
در مواردیکه جریان با حجم بالایی مورد نیاز باشد معمولا از پمپهای تک مرحله ای افقی با دو مکش استفاده میگردد.همچنین هنگامیکه قابلیت اطمینان بالایی مد نظر باشد(مانند مواردی که لاینها درفاصله دوری قرارگرفته باشند)معمولا از این طرح استفاده میشود.دراین قبیل پمپها،سیال از هردو طرف بطور همزمان به داخل پروانه وارد گردیده وبنابراین در قطعات گردنده ،تعادل محوری بالایی ایجادمیگردد.پوسته این پمپها بصورت دوتکه افقی بوده که در راستای محور شفت قرارمیگیرند.این پوسته ها دارای این مزیت می باشند که هنگامیکه بخواهیم مجموعه دوار را ازدرون پمپ خارج کنیم هیچگونه مزاحمتی برای لاینهای قسمت مکش وتخلیه بوجود نخواهد آمد.نیمه پائینی پوسته مشتمل برقسمت اصلی نصب پمپ می باشد.درشکل زیر نمونه ای از این پمپها نشان داده شده است.


جنس پمپها((materials of construction
اغلب سازندگان می توانند پمپهای خود را از جنسهای متنوعی تهیه نمایند که انتخاب این جنسها به تنشهای کارکردی واثرات آن وهمچنین نوع سایشی که سیال پمپ شده بر روی پمپ خواهد داشت بستگی دارد.مهمترین جنسهایی که در پمپهای گریز از مرکز مورد استفاده قرارمیگیرند به شرح ذیل می باشد:
چدن داکتیل وچدن ریختگی
برنز
کربن وفولادها با آلیاژ پائین نظیر۴۱۴۰
فولادهای کرم دارنظیر ۱۱%و۱۲%و۱۳%
فولادهای ضدزنگ مارتنزیتی درسریهای۴۰۰
فولادهای ضدزنگ سخت کاری شده مانند۱۷-۴ PH
فولادهای ضدزنگ اوستنیتی مانند سریهای ۳۰۰ویا آلیاژ ۲۰((alloy 20


فولادهای ضدزنگ دوپلکس(( Duplex stainless steelsمانند CD4MCU(این فولادها دارای مقاومت به خوردگی بالایی میباشند).
سایر آلیاژها نظیرHastelloy ،تیتانیوم وغیره


ازپمپهایی که جنس آنها از اهن وبرنز است عموما در سرویسهای معمولی نظیر تصفیه آب،آسیابهای فولادی وکاربردهای مربوط به امور دریایی استفاده می شود.ازپمپهایی که جنس آنها عموما از فولادهای ضدزنگ است درمواردیکه سیال دارای ترکیبات خورنده باشد استفاده میگردد.همچنین این پمپها دربسیاری از اسیدهای معدنی دردما و ویسکوزیته متوسط نیز مناسب می باشند.درفصلهای بعدی درارتباط با جنس پمپها وهمچنین جنس قطعات تشکیل دهنده انها توضیحات بیشتری ارائه خواهد شد.
پمپهای غیرفلزی((Nonmetallic pumps

پمپ
پمپ



پمپهای غیر فلزی نیز نقش اساسی در انتقال مواد شیمیایی دارند وتعداد زیادی از انواع پلاستیکها دربدنه داخلی این پمپها مورد استفاده قرارمیگیرد.هدف از بکار بردن این پلاستیکها آنستکه مقاومت در مقابل خوردگی این قطعات درمجاورت با سیالات خورنده بسیار زیاد بوده واگر بجای آنهااز فلزات مقاوم درمقابل خوردگی استفاده شود ، هزینه بسیار زیادی را باید تقبل نمود.البته استفاده از پلاستیکها نیز دارای محدودیتهایی می باشد که از جمله این محدودیتها میتوان به مقاومت آنها اشاره نمود که این عامل ممکن است استفاده از آنها را در نواحی حساس محدود نماید.رزینهای فلوئورکربن نظیر PTFE از جمله موادی هستند که دارای مقاومت بسیار خوبی در برابر مواد شیمیایی می باشند.درمواردیکه استحکام ومقاومت شیمیایی بیشتری مورد نیاز باشد می توان از پلاستیکهایی که با فیبر تقویت گردیده اند (FRP:Fibre Reinforced Plastics) استفاده نمود.فیبر مورد استفاده در انها معمولا از جنس شیشه، کربن ویا ارامید می باشد.البته در بعضی موارد از برخی فیبرهای دیگر نظیر کاغذ،چوب ویا آزبست نیز استفاده میگردد.

 پمپ

بوستر پمپ دور متغیر چیست؟

وظیفه بوستر پمپ های دور متغیر نگهداشتن فشار آب سیستم در یک مقدار ثابت و مشخص در دبی آب متغیر سیستم است.

همیشه تأمين فشار كاملاً ثابت آب با تغييرات دبی مصرف آن يكي از مهمترين اهداف طراحان و توليد كنندگان بوستر پمپ ها بوده است. براي رسيدن به اين هدف، اولين گام ساخت دستگاهي است كه بتوانــد دور الكتروپمپ های جریان متناوب معمول كه با برق شهر كار مي كنند را تغيير دهد. در چند دهه اخير صنعت برق و الكترونيک به پيشرفت هاي چشمگيري نائل شده است. یکی از موفقيتهاي اين صنعت ساخت اينورتر یا همان درایو است. اينورتر دستگاهي است كه بوسيله آن ميتوان فركانس برق را تغيير داد. در صورتيكه اين برق به عنوان قدرت محرك الكتروپمپ ها مورد استفاده قرار گيرد، ميتوان سرعت گردش آنها را متناسب با فركانــس برق خروجي از اينورتر تغيير داد. در صورتيكه از ايـن خاصيت اينورتر براي كنترل سرعت گردش الكتروپمپ هــاي بوستر پمپ استفــــاده شود ميتوان بوستر پمپ هاي دور متغير توليد نمود. از چند دهه اخير استفاده از بوستر پمپ هاي دور متغير در کشورهای پيشرفته رايج بـوده است. در اين بوستر پمپ ها از الكتروپمپ هايي استفاده مي شود كه به اينورتر مجهز هستند. چند سالی است که در ايران نيز طراحي و ساخت بوستر پمپ هــاي دور متغير با استفاده از الكتروپمپ هاي معمول موجود در بازار با قيمت قابل رقابت با بوستر پمپ هاي دور ثابت آغاز گرديده است.

بوستر پمپ دور متغیر چیست ؟

در یک بوستر پمپ دور متغیر، الکتروپمپ ها دارای سرعت گردش متغیر هستند که از صفر تا سرعت نامی آنها تغییر میکند. در این قبیل سیستمها با تغییر فرکانس برق ورودی به الکتروپمپ از طریق اینورتر، سرعت گردش الکتروپمپ تغییر می کند. با تغییر سرعت گردش الکتروپمپ، منحنی فشار و دبی پمپ نیز به تبع آن دچار تغییر می گردد بطوریکه با سرعت های گردش مختلف در یک فشار ثابت، می توان دبی های مختلفی را در خروجی پمپ داشته باشیم. در یک بوستر پمپ دور متغير برخلاف بوستر پمـپ هاي دور ثابت كه الكتروپمپ هاي آن بیکباره روشن و خاموش ميشونـد، روشن و خامــوش شدن الكتروپمـپ ها كاملا نرم و تغييرات سرعت گردش آنها به تدريج و با تغييرات دبی مصرف آب صورت مي گيرد. تغيير تدريجي سرعت گردش الكتروپمپ ها موجب ثابت بودن كامل فشار آب سيستم مي گردد كه مشخصه اصلي بوستر پمپ هاي دور متغيــر است. امروزه بوستر پمپ های دور متغیر هوشمند دبی آب مورد نیاز را با فشار کاملا ثابت در اختیار قرار میدهند.

تابلوی برق این نوع از بوستر پمپ ها داراي قابليت برنامه ريزي هستند تا بتوان شرايط كاري بوستر پمپ را متناسب با الگوي مصرف آب برنامه ريزي و تنظيم نمود.در بخش كنترل و فرمان تابلوي برق بوستر پمپ دور متغیر از يك عدد کنترلر یا PLC استفاده میشود كه بر اسـاس میزان فشار مورد نياز سیستم تنظيم ميگردد. در صورتيكه فشار خروجی بوستر پمپ كمتر از فشار لازم باشد، پرشر ترانسمیتر در خروجي بوستر پمپ اين کاهش فشار را حس کرده و به مدار کنترل و فرمان انتقال می دهد سپس فرماني صادر مي شود كه موجب افزايش فركانس اينورتر مي گردد. افزايش فركانس برق خروجي از اينورتر موجب افزايش سرعت گردش الكتروپمپ تا یک مقدار مشخص مي گردد كه فشار خروجی بوستر پمپ را به فشار تنظيم شـده برساند و در صورتيكه فشار خروجی بوستر پمپ بالاتر از فشار مورد نظر باشد عكـس اين عمل اتفاق مي افتد تا هميشه فشار خروجی بوستر پمپ ثابت بماند.

بوستر پمپ دور متغیر چیست ؟

شروع کار بوستـر پمپ دور متغیر با شروع گردش اولین الكتروپمپ اصلی از حالت سکون و افزايش تدريجي سرعت گردش آن براي تأمين دبی آب مورد نیاز شبكه مصرف صورت مي گيرد. با افزايش تدريجي مصـــرف آب سرعت گردش الكتروپمپ مذكور به همان نسبت همزمان با افزايش فركانس برق خروجي از اينورتر و برق ورودی به الكتروپمپ افزايش مي يابد تا آنجا كه فركانس برق خروجي از اينورتر به فركانس برق شهر برسد. در اين زمان سرعت گردش الكتروپمپ و آبدهي آن در فشار مورد نظر به حداكثر رسيده است. از اين لحظه به بعد الكتروپمپ مذكور با همان سرعت گردش حداکثر با برق شهر كار خواهد نمود و اينورتر در مدار دومین الكتروپمپ اصلی قرار مي گيرد و فركانس آن به آرامی از صفر به حدي افزايش مي يابد كه اضافه مصرف آب را نسبت به حداكثـر آبدهي يك الکتروپمپ تأمين نمايد. با افزايش مصرف آب روشن شدن الكتروپمپ هاي بوستر پمپ بــه همين ترتيب تا آخرين الکتروپمپ ادامه مي يابد. در صورت كاهش مصرف آب، فركانس برق خروجي از اينورتر و دور الكتروپمپي كه در مدار آن قرار دارد به تدريج كاهش مي يابد تا فركانس اينورتر و در نتیجه سرعت گردش الكتروپمـپ به صفر برسد. در اين لحظه اولین الكتروپمپي كه در مدار اينورتر قرار گرفته بود از مدار برق شهر جدا و در مدار برق اينورتر قرار مي گيرد تا سرعت گردش آن توسط اينورتر تنظيـم شود. به مرور با كاهش دبی آب مصرفی به صفر اين الكتروپمپ نيز متوقف و از مدار خـارج مي شود. اگر مصرف آب کاملا قطع شود سیستم بوستر پمپ کاملا خاموش شده و به حالت آماده بکار میرود و با شروع مصرف دوبــاره روشن می گردد.

كليه تجهيزات بوستر پمپ دور متغیر بجز تابلوي برق و پرشر ترانسمیتر آن مشابه بوستر پمپ دور ثابت است. تشابه قطعات مكانيکي و هیدرولیکی موجب ميگردد تا به سهولت بتوان با استفاده از تابلوي برق دور متغير و پرشر ترانسمیتر مربوطه، بوستر پمپ هاي دور ثابت موجود را به بوستر پمپ دور متغير تبديل نمود. پرشر ترانسميتر یا سنسور فشار وسيله اي است كه در هر لحظه فشار آب خروجی از بوستر پمپ را حس نموده و مقدار آن را بصورت تغییرات شدت جريــان از 4 تا 20 ميلـي آمپر به مدار كنترل در تابلوی برق بوستر پمپ ارسال مينمايد. پرشر ترانسميترها با دامنه فشارهاي ختلف ساخته مي شوند. براي حساسيت بيشتر مدار فرمان و کنترل بوستر پمپ نسبت به تغييرات فشار، پرشر ترانسميتر بايد دامنه فشار مورد نياز بوستر پمپ را داشته باشد.



بوستر پمپ دور متغیر چیست ؟
بوستر پمپ دور متغیر چیست ؟



از مزایای بوستر پمپ دور متغيــر میتوان به موارد زیر اشاره کرد:

- ثابت بودن کامل فشار آب سیستم که مشخصه اصلی بوستر پمپ های دور متغیر است
- حذف ضربه قوچ در شبكه مصرف به دليل روشن و خاموش شدن تدریجی الكتروپمپ ها
- حذف منبع تحت فشار به دلیل هماهنگ بودن مقدار آب تامین شده به وسیله بوستر پمپ با میزان آب مصرفی و حذف ضربه قوچ
- كاهش فضاي اشغال شده با حذف منبع تحت فشار
- كاهش استهلاک الكتروپمپ ها و در نتیجه افزایش عمر بوستر پمپ
- كاهش هزينه هاي سرويس و نگهداري
- كاهش هزينه هاي برق مصرفي
- حذف جريان اضافه راه اندازي در مقايسه با بوستر پمپ دور ثابت

واضح است که برتری در استفاده از بوستر پمپ های دور متغیر و هوشمند هست. این گونه از بوستر پمپ ها برق کمتری مصرف کرده و دارای استهلاک بسیار کمتری می باشند. همچنین آنها بسیار نرمتر کار

کرده و صدای ایجاد شده کمتر است. مورد مصرف این گونه از بوستر پمپ ها بیشتر در آبرسانی ساختمانها و مراکز صنعتی میباشد.  بوستر پمپ دور متغیر چیست ؟

بوستر پمپ چیست؟

بوستر پمپ آبرسانی دور متغیر با تغییر فرکانس و ولتاژ ورودی به الکترو پمپ ، تعداد دور الکتروموتور را بر طبق فشار آب خروجی از مجموعه بوستر پمپ آبرسانی تنظیم می کنند.
در این سیستم کنترل ، با استفاده از اینورتر یا درایو ، با تغییر فرکانس و ولتاژ به صورت تدریجی و آرام پمپ راه اندازی وو شروع به کار می نماید و با کاهش فشار آب در مسیر لوله کشی که در نتیجه مصرف توسط ساکنین ساختمان می باشد، پمپ آب با حرکت آرام و نرم شروع به کار کردن و با استفاده از سنسور فشار آنالوگ (ترانسمیتر فشار آنالوگ) میزان فشار واقعی را به دقت بررسی و میزان فرکانس ، ولتاژ و دور موتوررا تنظیم می نماید. این عملیات توسط درایو یا اینورتر VFD انجام می شود.
پمپ هایی که توسط این سیستم در بوستر پمپ آبرسانی کار می کند پمپ های معمولی 3 فاز هستند که با اتصال به درایو یا همان اینورتر فرکانس و ولتاژ خاصی را دریافت می کنند.

وستر پمپ آبرسانی دور متغیر با تغییر فرکانس و ولتاژ ورودی به الکترو پمپ ، تعداد دور الکتروموتور را بر طبق فشار آب خروجی از مجموعه بوستر پمپ آبرسانی تنظیم می کنند.
در این سیستم کنترل ، با استفاده از اینورتر یا درایو ، با تغییر فرکانس و ولتاژ به صورت تدریجی و آرام پمپ راه اندازی وو شروع به کار می نماید و با کاهش فشار آب در مسیر لوله کشی که در نتیجه مصرف توسط ساکنین ساختمان می باشد، پمپ آب با حرکت آرام و نرم شروع به کار کردن و با استفاده از سنسور فشار آنالوگ (ترانسمیتر فشار آنالوگ) میزان فشار واقعی را به دقت بررسی و میزان فرکانس ، ولتاژ و دور موتوررا تنظیم می نماید. این عملیات توسط درایو یا اینورتر VFD انجام می شود.
پمپ هایی که توسط این سیستم در بوستر پمپ آبرسانی کار می کند پمپ های معمولی 3 فاز هستند که با اتصال به درایو یا همان اینورتر فرکانس و ولتاژ خاصی را دریافت می کنند.

وستر پمپ های دور متغیر چیست؟

از دیر باز تأمین فشار كاملاً ثابت آب با تغییرات مقدار مصرف آن یكی از آرزو های طراحان و تولید كنندگان بوستر پمپ بوده است. برای رسیدن به این هدف اولین گام ساخت دستگاهی است كه بتواند دور الكتروموتورهای معمول را كه با برق شهر(A.C.) كار می كنند، تغییردهد.  بوستر پمپ دور متغیر پیست ؟
در چند دهه اخیر همسو با پیشرفت صنایع مختلف در جهان، صنعت برق و الكترونیك نیز از جایگاه والایی برخوردار گشته و به پیشرفت های چشمگیری نائل آمده است. گوشه ای از موفقیتهای این صنعت ساخت اینورتر است. اینورتر دستگاهی است كه بوسیله آن می توان فركانس برق شهر را تغییر داد. در صورتیكه این برق به عنوان قدرت محرك الكتروموتورها مورد استفاده قرار گیرد، می توان دور آنها را متناسب با فركانس برق خروجی از اینورتر تغییر داد. یكی از رایج ترین موارد استفاده اینورترها كه برای اغلب مهندسین تأسیسات شناخته استشده است، استفاده از اینورتر در ساخت آسانسورهای دور متغیر. (VVVF) در صورتی كه از این خاصیت اینورتر برای كنترل دور الكترو پمپ های بوستر پمپ ها استفاده شود می توان بوستر پمپ های دور متغیر تولید نمود.
از چند دهه اخیر استفاده از بوستر پمپ های دور متغیر در ممالك پیشرفته صنعتی رایج بوده است .در این بوستر پمپ ها از الكترو پمپ هایی استفاده می شود كه هر یك از آنها به اینورتر مجهز است. در كشور ایران به لحاظ قیمت بسیار بالای بوستر پمپ های دور متغیر مذكور در مقایسه با قیمت بوستر پمپ های دور ثابت معمول، استفاده از بوستر پمپ های پیشرفته دور متغیر علیرغم مزایای غیر قابل انكار آن با استقبال مواجه نگردید و تبلیغات منفی معدود سازندگان ایرانی بوستر پمپ نیز كه دانش ساخت آنرا نداشتند، سهم عمده ای در عدم استقبال خریداران از این محصول بی نظیر داشت.
در چند سال اخیر برای اولین بار در ایران طراحی و تولید بوستر پمپ های دور متغیر با استفاده از الكترو پمپ های معمول موجود در بازار با قیمت قابل رقابت با بوستر پمپ های دور ثابت آغاز گردیده است. كلیه تجهیزات این بوستر پمپ ها مشابه بوستر پمپ های دور ثابت است، بجز تابلوی كنترل و فرمان و سنسور فشار آن. تشابه قسمتهای مكانیكی موجب می گردد تا به سهولت بتوان با استفاده از تابلوی كنترل و فرمان دور متغیر و سنسور فشار مربوطه، بوستر پمپ های دور ثابت موجود را به بوستر پمپ های دور متغیر تبدیل نمود. به عبارتی بجز قسمتهای مكانیكی و شیرآلات، سایر تجهیزات و اجزا تشكیل دهنده بوستر پمپ های دور متغیر را تابلوی كنترل و فرمان دور متغیر و پرشر ترانسمیتر تشكیل می دهد.
بخش اصلی تابلوی كنترل و فرمان تابلوی برق را برد كنترل میكرو پروسسوری هوشمند آن تشكیل می دهد. این برد كنترل بر اساس برنامه خاص تعریف شده كار بوستر پمپ را كنترل می نماید. در تابلوی برق بوستر پمپ برای كار دستی هریك از الكترو پمپ ها بمنظور راه اندازی بوستر پمپ و استفاده موقت دستی از الكترو پمپ های بوستر پمپ به هنگام خرابی احتمالی سیستم اتوماتیك، هم چنین راه اندازی اتوماتیك بوستر پمپ، كلیدهای لازم پیشبینی شده است.
در بوستر پمپ های دور متغیر بر خلاف بوستر پمپ های دور ثابت كه الكترو پمپ های آن بصورت آنی روشن و خاموش می شوند، روشن و خاموش شدن الكترو پمپ ها كاملا نرم و تغییرات دور آنها بتدریج و با تغییرات مصرف آب صورت می گیرد. تغییر تدریجی دور الكترو پمپ ها موجب میگردد تا بوستر پمپ های دور متغیر با مزایای زیر از بوستر پمپ های دور ثابت متمایز گردد:  بوستر پمپ دور متغیر چیست ؟
ثابت بودن كامل فشار سیستم كه شاخص اصلی بوستر پمپ های دور متغیر است
بوستر پمپ های دور متغیر بنا به دلایل زیر به منبع دیافراگمی نیاز ندارند:
1- حذف ضربه قوچ در شبكه مصرف به دلیل روشن و خاموش نشدن آنی الكتر و پمپ ها
2- معادل بودن مقدار آب پمپاژ شده بوسیله بوستر پمپ ها با میزان آب مصرفی
3- ثابت بودن كامل فشار سیستم و عدم نیاز به ذخیره سازی آب در حد فاصل دو فشار در مقایسه با بوستر پمپ های دور ثابت
كاهش فضای اشغال موتور خانه با حذف منبع دیا فراگمی.
كاهش استهلاك كوپلینگها و قطعات متحرك الكترو پمپ ها
افزایش عمر مفید بوستر پمپ و اجزا تشكیل دهنده آن
كاهش هزینه های سرویس و نگهداری
كاهش هزینه های مستمر برق مصرفی تا 30 % بدلیل متناسب بودن شدت جریان برق مصرفی با دور الكترو موتور و حذف شدن جریان راه اندازی در مقایسه با بوستر پمپ های دور ثابت به هنگام روشن شدن آنی الكترو پمپ ها.
برده ای كنترل پیشرفته دارای قابلیت برنامه ریزی هستند تا بتوان شرایط كاری بوستر پمپ را متناسب با الگوی مصرف آب برنامه ریزی و تنظیم نمود. از مهمترین برنامه های برد كنترل می توان به موارد زیر اشاره نمود:
تعویض نوبتی پمپ ها (CHANGE OVER) كه موجب می گردد تا كلیه الكترو پمپ ها به یك اندازه كار كنند و استهلاك سیستم كاهش یابد.
حداقل فاصله زمانی روشن شدن متوالی الكترو پمپ ها از یكدیگر كه از روشن شدن همزمان الكترو پمپ ها به هنگام نیاز جلوگیری می نماید.
حداقل فاصله زمانی خاموش شدن متوالی الكترو پمپ ها از یكدیگر موجب می گردد تا در زمان افزایش فشار، همه الكترو پمپ ها با یكدیگر خاموش نگردند.  بوستر پمپ دور متغیر پیست ؟
تعویض نوبتی پمپ ها در حالت كار یك الكترو پمپ از بوستر پمپ باعث می شود تا در مصارف كم آب، برای ساعت ها یك الكترو پمپ بطور مداوم كار نكند و بترتیب با سایر الكترو پمپ ها تعویض شود.
در بوستر پمپ های دور متغیر كه تابلوی آن فقط مجهز به یك اینورتر برای كار نوبتی الكترو پمپ ها است، برد كنترل و فرمان باید طبق برنامه قادر به تعویض مدار برق شهر و مدار برق اینورتر به هر یك از الكترو پمپ ها براساس تعویض كار نوبتی الكترو پمپ ها باشد. بوستر پمپ دور متغیر چیست ؟



بوستر پمپ دور متغیر چیست ؟
بوستر پمپ دور متغیر چیست ؟



بوستر پمپ دور متغیر چیست ؟

در مدار قدرت این گونه بوستر پمپ ها برای هر الكترو پمپ دو مدار قدرت پیشبینی شده است .(مدار قدرت با برق شهر و مدار قدرت با برق خروجی ازاینورتر)جهت جلو گیری از بسته شدن همزمان دو مدار قدرت مذكور به یك الكترو پمپ میتوان علاوه بر پیش بینی های لازم در برد كنترل و فرمان، جهت امنیت بیشتر از دستگاه های مكانیكی از قبیل قفل كن، بین دو كنتاكتور دو مدار قدرت هر الكترو پمپ استفاده نمود.
در بوستر پمپ های دور متغیر بجای پرشر سوئیچ های مورد استفاده در بوستر پمپ های دور ثابت از یك دستگاه پرشر ترانسمیتر استفاده می شود. پرشر ترانسمیتر وسیله ای است كه در هر لحظه فشار بوستر پمپ را حس نموده و مقدار آن را بصورت شدت جریان از 4 تا 20 میلی آمپر به برد كنترل میكرو پروسسوری منتقل می نماید. ترانسمیتر ها با دامنه فشارهای مختلف ساخته می شوند. برای حساسیت بیشتر سیستم نسبت به تغییرات فشار بهترین ترانسمیتر باید دامنه فشار مورد نیاز بوستر پمپ را داشته باشد.
در بخش كنترل و فرمان تابلوی برق بوستر پمپ معمولاً از یكعدد پتانسیومتر استفاده می شود كه بر اساس مقدار فشار مورد نیاز بوستر پمپ تنظیم می گردد. در صورتی كه فشار سیستم كمتر از فشار پنانسیومتر باشد شدت جریان انتقالی از پرشر ترانسمیتر به برد كنترل كمتر از شدت جریان متناظر با فشار مورد نیاز خواهد بود كه موجب افزایش فركانس اینورتر می گردد.  بوستر پمپ دور متغیر چیست ؟
افزایش فركانس برق خروجی از اینورتر موجب افزایش دور الكترو پمپ تا حدی می گردد كه فشار سیستم را به فشار تنظیم شده برساند و در صورت یكه فشار سیستم بالاتر از فشار پنانسیومتر باشد عكس این عمل اتفاق می افتد تا همیشه فشار سیستم ثابت بماند. تغییرات فشار مذكور نامحسوس و در حد دهم متر فشار ستون آب است لذا فشار سیستم دائماً ثابت است. شروع راه اندازی بوستر پمپ با چرخش نرم الكترو پمپ شماره 1 و افزایش تدریجی دور آن برای تأمین مصرف آب لحظه ای شبكه مصرف صورت می گیرد. با افزایش تدریجی مصرف آب دور الكترو پمپ مذكور به همان نسبت همزمان با افزایش فركانس برق خروجی از اینورتر افزایش می یابد تا بدان جا كه فركانس برق خروجی از اینورتر به فركانس برق شهر برسد. در این زمان دور الكترو موتور و آبدهی آن در فشار مورد نظر به حداكثر رسیده است. از این لحظه الكترو موتور مذكور با همان دور با برق شهر كار خواهد نمود و اینورتر در مدار الكترو پمپ شماره 2 قرار می گیرد و فركانس آن به نرمی از صفر به حدی افزایش می یابد كه اضافه مصرف آب را نسبت به حداكثر آبدهی یك پمپ تأمین نماید. با افزایش مصرف آب روشن شدن الكترو پمپ های بوستر پمپ به همین ترتیب تا آخرین پمپ ادامه می یابد.
در صورت كاهش مصرف آب، فركانس برق خروجی از اینورتر و دورالكترو پمپ كه در مدار آن قرار دارد به تدریج كاهش می یابد تا فركانس اینورتر و دور الكترو پمپ به صفر برسد. در این لحظه الكترو پمپ كه ابتدا در مدار اینورتر قراگرفته بود مجدداً از مدار برق شهر جدا و در مدار برق اینورتر قرار می گیرد تا دور آن » برای مصرف لحظه ای توسط اینورتر تنظیم شود. به مرور با كاهش مصرف آب این الكترو پمپ نیز متوقف و از مدار خارج می شود و الكترو پمپ بعدی با برنامه CHANGE OVER مشابه این پمپ در مدار اینورتر قرار می گیرد.  بوستر پمپ دور متغیر چیست ؟
در صورتی كه كاهش مصرف به همین منوال ادامه یابد و مصرف آب به صفر برسد، كلیه الكترو پمپ ها متوقف خواهند شد. در بوستر پمپ های پیشرفته اعم از دور ثابت و یا دور متغیر به لحاظ هوشمند بودن برد كنترل آن از سیستم خبر دهنده نیز استفاده می شود. سیستم خبر دهنده با نشان دادن كدهای خاص عددی یا حروفی و یا هر دو قادر است وجود عیب را در هر یك از تجهیزات تابلویی، سنسور فشار، وحتی شبكه مصرف نشان دهد و همزمان با آن با تحریك یك آژیر یا چراغ چشمكزن در محل مناسب از قبیل اطاق نگهبانی یا اطاق تأسیسات وجود عیب را خبر دهد.
وجود سیستم عیب یاب و خبر دهنده، شخص تعمیر كار را بدون فوت و قت به محل عیب هدایت می نماید و از بهم ریختن تابلوی برق برای عیب یابی جلوگیری می كند. وجود سیستم عیب یاب موجب می گردد تا برای تعمیر و نگهداری بوستر پمپ بتوان از افراد با تخصص پائین تر استفاده نمود. برای رفع عیب تابلویی كافی است كه با خاموش كردن كلید برق مدار معیوب جریان برق آن را قطع و تعمیرات لازم را انجام داد و درصورتیكه خرابی مربوط به الكترو پمپ باشد، با اقدامی مشابه پس از قطع جریان برق نسبت به تعمیر آن اقدام نمود بدون اینكه اختلالی در كار نرمال بوستر پمپ در حال تعمیر پیش بیاید. به عبارتی بوستر پمپ بر اساس برنامه بدون در نظر گرفتن بخش معیوب به كار خود ادامه می دهد.  بوستر پمپ دور متغیر چیست ؟

بوستر پمپ دور متغیر چیست ؟

Page 1 of 4
تعمیرکاران
